HC32L13X系列ADC功能学习笔记

发表于 2020-8-7 11:07

MCU在接收外部模拟信号的时候需要转变成数字信号才能进行处理，这时候就需要ADC工作了。
本系列芯片内部集成了一个12位高精度高转换速率的逐次逼近型模数准换器（SAR ADC）模块。具有以下特性：
1.12位转换精度；
2.1Msps转换速度；
3.30个输入通道；
4.4种参考源：AVCC电压、ExRef引脚、内置1.5V参考电压、内置2.5V参考电压；
5.电压输入范围：0~Vref；
6.四种转换模式：单次转换、顺序扫描连续转换、插队扫描连续转换、连续转换累加；
7.输入通道电压阈值监测；
8.内置信号放大器；
9.软件可配置ADC转换速率；
10.支持片内外设自动触发ADC转换，有效降低芯片功耗并提高转换的实时性。
一次完整的ADC转换由转换过程及逐次比较过程组成。其中转换工程需要4~12个ADCCLK，由ADC_CR0.SAM配置；逐次比较工程需要16个ADCCLK。

ADC转换时序图
启动ADC准换的操作流程：
1.将待转化的ADC通道配置为模拟端口；
2.ADC外部参考电压引脚配置为模拟端口（使用内部参考电压可省略）；
3.使能BGR与ADC模块并延时等待模块使能；
4.选择转换模式、参考电压（内部参考电压需要使能）；
5.设置转换速度，选择转换通道；
6.启动准换并读取数据；
7.关闭ADC与BGR模块。
需要通过仿真器调试观察ADC转换例程的结果，PA00引脚输入一个2.5V的参考电压。获取相应寄存器的值来获得ADC转换值。

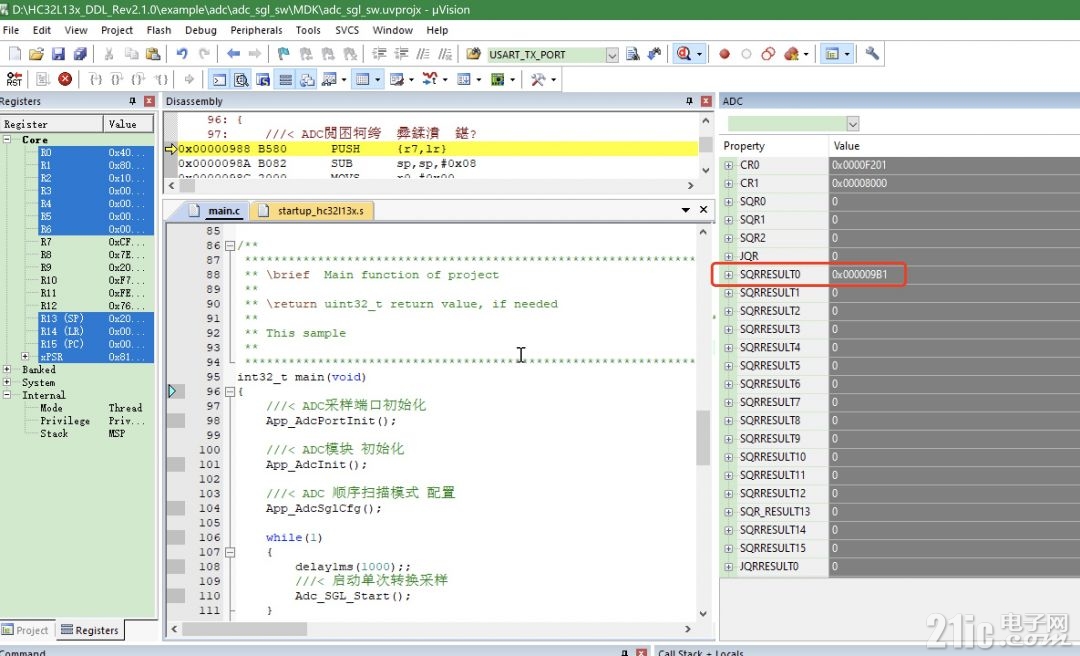

通道0转换结果寄存器中的值

ADC转换结果寄存器中的值
由于是单次扫描转换两个寄存器的值应该是相同的。

发表于 2024-3-11 17:16

为什么官方例程的AD采集，在debug调试时AD值都是oxAAAAAAAA

发表于 2024-3-12 15:54

单片机123258 发表于 2024-3-11 17:16
为什么官方例程的AD采集，在debug调试时AD值都是oxAAAAAAAA

官网例程，没有你说的debug状态下的都是0xAAAAAAA的现象

发表于 2024-3-13 15:35

换个调试器好了，用JLINK调试都是0xAAAA,用DAP调试可以，难道不能用JLINK调试？还是需要怎么设置下

发表于 2024-3-27 08:00

有时候调试器的问题确实不太容易发现问题

发表于 2024-8-27 00:22

配置ADC外部参考电压引脚为模拟端口，或者使用内部参考电压。
