一、STM32F4存储器映射
1、Cortex-M4存储器映射
存储器本身没有地址，给存储器分配地址的过程叫存储器映射

注：被控单元的FLASH，RAM和各类片上外设，这些功能部件共同排列在一个 4GB 的地址空间内，每个外设都有自己独有地址。我们在编程的时候，可以通过他们的地址找到他们，然后来操作他们

发表于 2023-8-27 01:15

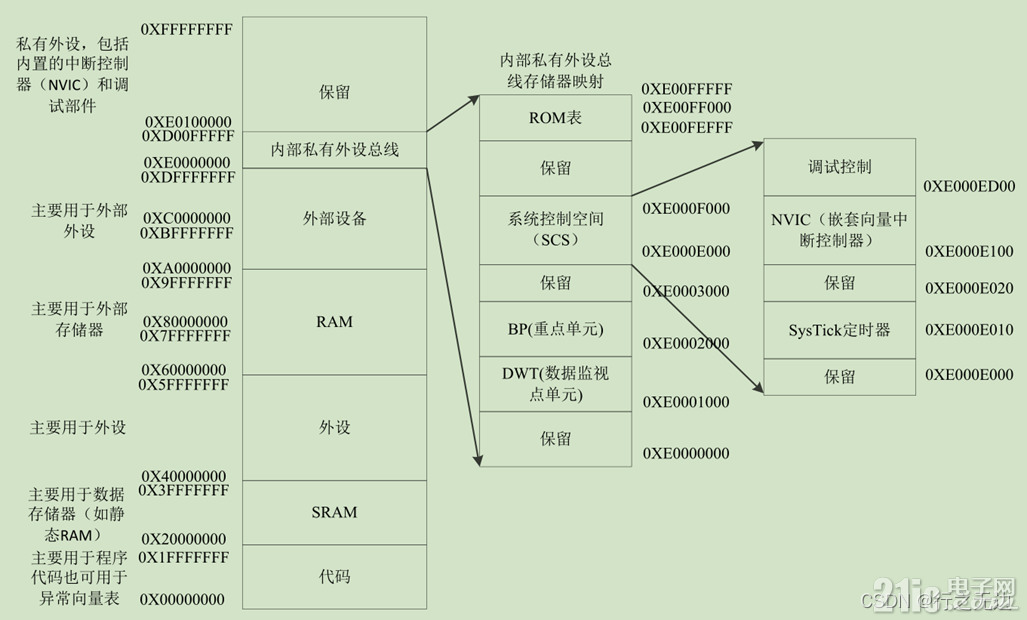

Cortex-m4处理器的4GB存储空间从架构上被分为多个区域，每个区域对应一种推荐用途

发表于 2023-8-27 01:15

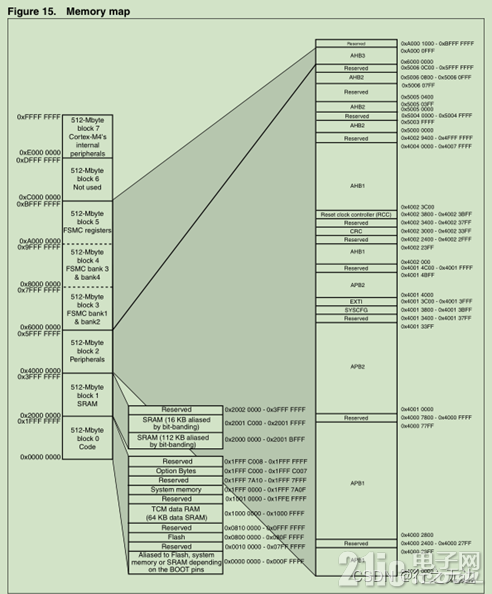

2、STM32F407存储器映射

发表于 2023-8-27 01:15

注意：外设起始地址：0x4000 0000

发表于 2023-8-27 01:16

3、STM32F4 存储器映像和外设寄存器编址

参看STM32F4XX中文参考手册2.3节

发表于 2023-8-27 01:16

4、如何访问寄存器
以GPIOA寄存器组为例、如何读写ODR寄存器？

已知GPIOA的起始地址为0x40020000
各寄存器的偏移地址如下：

MODER; /*Address offset: 0x00 */
OTYPER; /*Address offset: 0x04 */
OSPEEDR; /*Address offset: 0x08 */
PUPDR; /*Address offset: 0x0C */
IDR; /*Address offset: 0x10 */
ODR; /*Address offset: 0x14 */
BSRR; /*Address offset: 0x18 */
LCKR; /*Address offset: 0x1C */

发表于 2023-8-27 01:16

4.1、第一种方式
对地址进行宏定义

复制

#define     GPIOA_BASE        ( (unsigned int ) 0x40020000 )

#define     GPIOA_ODR         ( GPIOA_BASE  +  0x14 )

发表于 2023-8-27 01:17

读操作

复制

val  = *(unsigned int *) GPIOA_ODR  ;

发表于 2023-8-27 01:17

写操作

复制

*(unsigned int *)  GPIOA_ODR = val  ;

发表于 2023-8-27 01:17

改进

复制

#define     GPIOA_ODR    （ *(unsigned int *) ( GPIOA_BASE  +  0x14 )）

val  = GPIOA_ODR  ;    //读

GPIOA_ODR = val  ;     //写

发表于 2023-8-27 01:17

4.2、第二种方式
用结构体封装寄存器
用上面的方法去定义地址，还是稍显繁琐、根据我们每一类外设对应的寄存器组地址都是连续增长的特点，我们引入 C 语言中的结构体语法对寄存器进行封装。

发表于 2023-8-27 01:17

复制

typedef struct {

        uint32_t                MODER;                 /*Address offset: 0x00 */

        uint32_t                OTYPER;         /*Address offset: 0x04 */

        uint32_t                OSPEEDR;         /*Address offset: 0x08 */

        uint32_t                PUPDR;                 /*Address offset: 0x0C */

        uint32_t                IDR;                 /*Address offset: 0x10 */

        uint32_t                ODR;                 /*Address offset: 0x14 */

        uint32_t                BSRR;                 /*Address offset: 0x18 */

        uint32_t                LCKR;                 /*Address offset: 0x1C */

} GPIO_TypeDef;



#define     GPIOA_BASE        ( (unsigned int ) 0x40020000 )

#define     GPIOA         ((GPIO_TypeDef *) GPIOA_BASE)

发表于 2023-8-27 01:18

注：我们访问GPIOA的控制寄存器组时、直接使用宏定义好 GPIO_TypeDef 类型的指针，而且指针指向 GPIOA端口的首地址，这样我们直接用宏GPIOA访问改外设的任意一个寄存器
“stm32f407xx.h”已经封装了所有的外设
GPIOA->MODER = 0x20 ;
GPIOA->OSPEEDR = 0x16 ;

发表于 2023-8-27 01:18

STM32F4启动流程详解
1、STM32F4启动流程

发表于 2023-8-27 01:18

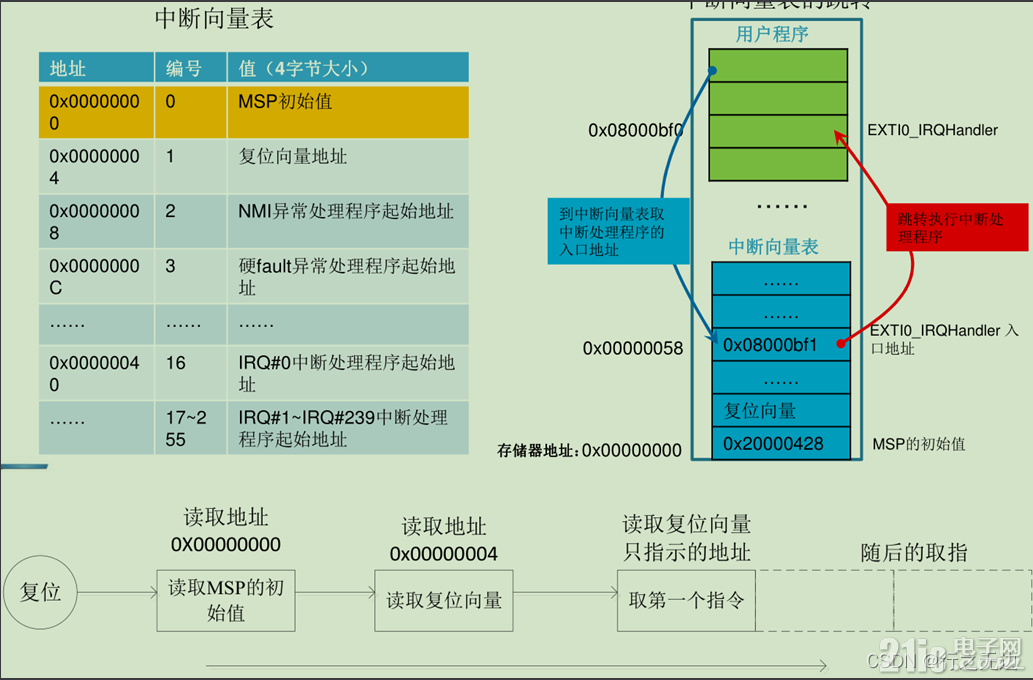

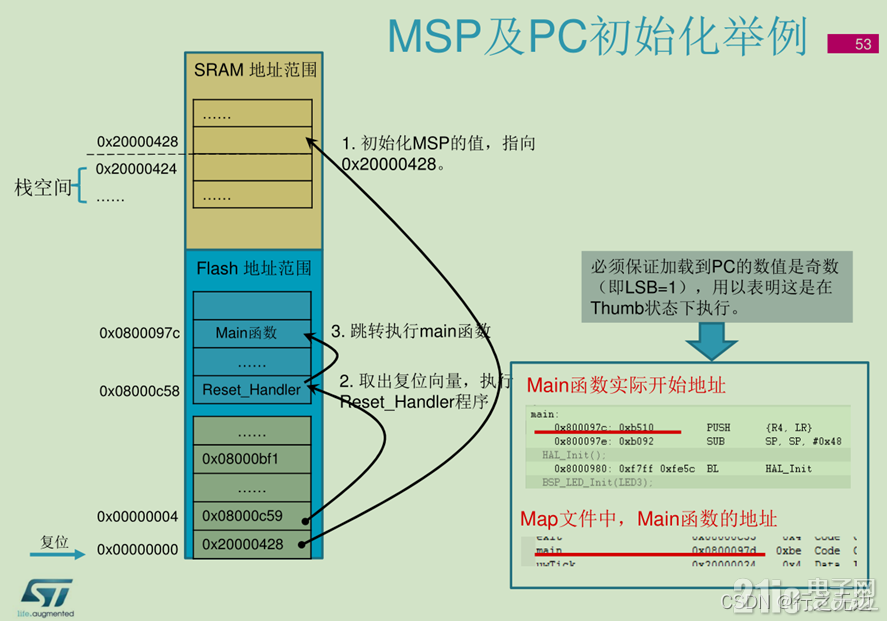

注：Cortex-M4 的程序映像通常是从地址 0x00000000 开始的、系统复位后，处理器首先读取向量表中的前两个字（8 个字节），第一个字存入 MSP（主栈指针），第二个字为复位向量，它表示程序执行的起始地址（复位处理）

发表于 2023-8-27 01:18

发表于 2023-8-27 01:18

注：存放地址要为奇数（0x08000c59）

发表于 2023-8-27 01:19

1.1、STM32F4的启动模式
STM32的flash起始地址为0x08000000。CPU怎么从0x00000000处运行的？

发表于 2023-8-27 01:19

发表于 2023-8-27 01:19
