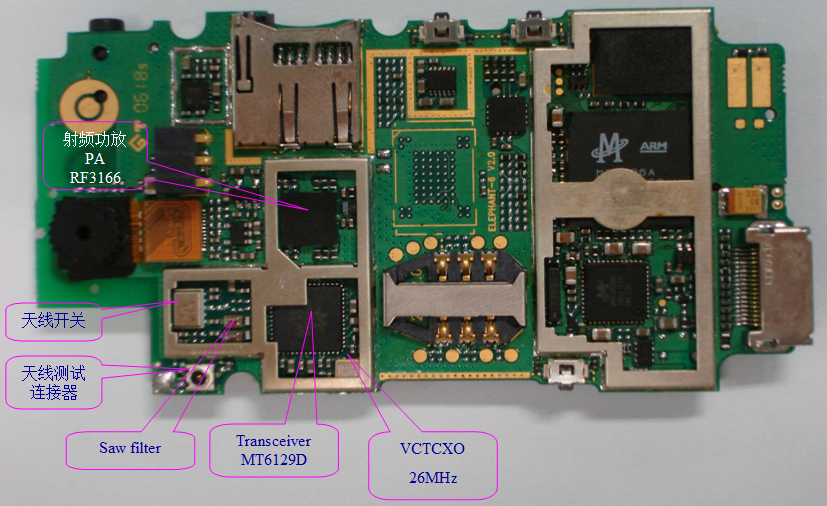

硬件电路原理－射频－前端开关，触摸屏等等的讲解

包含了手机的原理图讲解等
利用ATE对手机进行射频和ADC校准需要用到如下一些文件：
NVRAM Database；Flash的Nvram区用于存储手机的一些基带和射频参数，Nvram database相当于定义了这些参数存储的数据结构
Setup.ini 例如：CROCODILE_8960_Setup _060914.ini
Cal.ini 例如：Crocodile_Cal_ 060914.ini
Cfg.cfg 例如：CROCODILE_CFG _060914.cfg

Setup.ini文件是系统设置文件，用于校准终测时对系统测试仪器设置和初始化，包括终测仪，电源的GPIP地址，串行通信口，其它相关校准文件的路径，终测时呼叫建立的信道设置，cell power功率设置，测试项目设置，校准设置，cable loss设置等。
Cal.ini文件为手机校准之前的缺省参数，包括射频接收Path loss参数，AFC参数，发射power level DAC值和ramp profile参数，ADC参数，这些缺省参数在手机校准之前校准程序会先把它写到手机的NVRAM里面，然后在这些缺省参数的基础上进行校准。其中ramp profile参数是手机发射突发脉冲的PvT参数，只是在校准的时候写到手机里面，程序不会对这些参数进行校准，这些参数在研发的时候会根据PA的类型预先调好。只要PA是一样的ramp profile参数就是一样的，不同类型的PA这些参数不一样。
Cfg.cfg文件为校准的配置文件，内容包括综测仪GPIB地址和cable loss设置（只有用META校准的时候才用这些参数，用ATE校准的时候cable loss是在setup.ini文件读取），校准的频段和每个频段用来校准的信道设置，RX path loss的limit范围设置，AFC limit范围设置，发射各个功率等级的目标功率以及limit 范围设置，ADC的limit 范围设置等。校准结果是Pass还是fail程序就是靠检测校准结果有没有落在cfg文件的limit设置范围内来判断的。
