[STM32F1] 【HAL库每天一例】第008例：USART-调试串口

[复制链接]
 楼主| 亼亽 发表于 2016-5-13 08:40 | 显示全部楼层 |阅读模式
USART, 调试, 串口, pi, BUG
【HAL库每天一例】系列例程从今天开始持续更新。。。。。
我们将**每天至少发布一个基于YS-F1Pro开发板的HAL库例程，
该系列例程将带领大家从零开始使用HAL库，后面会持续添加模块应用例程。
同样的，我们还程序发布基于HAL库的指导文档和视频教程，欢迎持续关注，并提出改进意见。
例程下载：
资料包括程序、相关说明资料以及软件使用截图
等级不够，不给发连接（去掉下面链接空格）
百度云：pan. baidu. com/s/1jIvrqlC
（硬石YS-F1Pro开发板HAL库例程持续更新\1. 软件设计之基本裸机例程(HAL库版本)\YSF1_HAL-008. USART-调试串口）

/**
  ******************************************************************************
  *                           硬石YS-F1Pro开发板例程功能说明
  *
  *  例程名称: 1. USART1接发
  *
  ******************************************************************************
  * 说明：
  * 本例程配套硬石stm32开发板YS-F1Pro使用。
  *
  * 淘宝：
  * 论坛：ing10bbs
  * 版权归硬石嵌入式开发团队所有，请勿商用。
  ******************************************************************************
  */

【1】例程简介
  RS232是一个国际通用标准的串行数据通信接口，用于两个设备直接数据交换。本例程使用USART
外设功能，实现stm32向PC端发送数据。
  本例程增加对printf格式化输出函数支持，用于格式化打印信息，方便程序调试。

【2】跳线帽情况
******* 为保证例程正常运行，必须插入以下跳线帽 **********
丝印编号     IO端口      目标功能引脚        出厂默认设置
  JP1        PA10        TXD(CH340G)          已接入
  JP2        PA9         RXD(CH340G)          已接入

【3】操作及现象

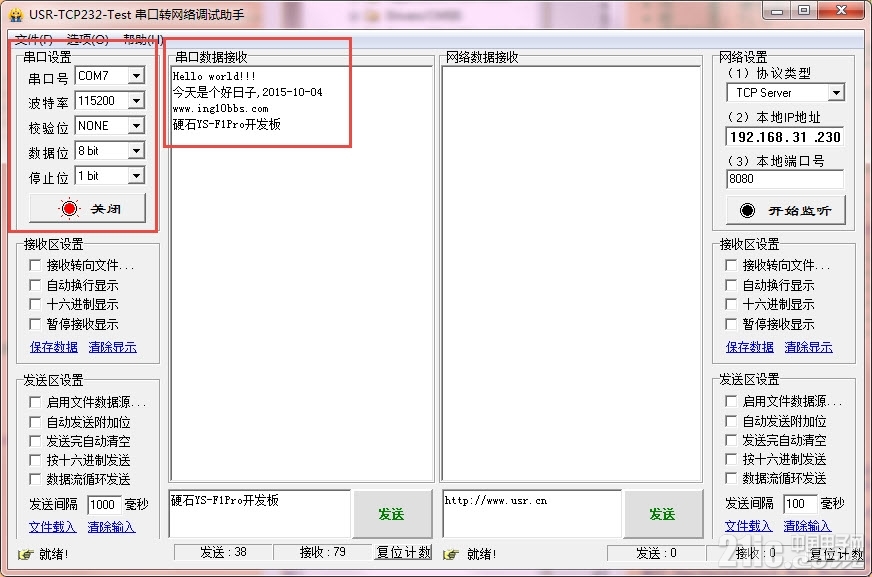

    使用开发板配套的MINI USB线连接到开发板标示“调试串口”字样的MIMI USB接口（需要安
装驱动），在电脑端打开串口调试助手工具，设置参数为115200 8-N-1。下载完程序之后，在串
口调试助手窗口可接收到信息。

/******************* (C) COPYRIGHT 2015-2020 硬石嵌入式开发团队 *****END OF FILE****/


bsp_debug_usart.h文件内容：
复制
  1. #ifndef __BSP_DEBUG_USART_H__


  2. #define __BSP_DEBUG_USART_H__



  3.

  4. /* 包含头文件 ----------------------------------------------------------------*/


  5. #include "stm32f1xx_hal.h"


  6. #include <stdio.h>



  7.

  8. /* 类型定义 ------------------------------------------------------------------*/


  9. /* 宏定义 --------------------------------------------------------------------*/


  10. #define DEBUG_USARTx                                 USART1


  11. #define DEBUG_USARTx_BAUDRATE                        115200


  12. #define DEBUG_USART_RCC_CLK_ENABLE()                 __HAL_RCC_USART1_CLK_ENABLE()


  13. #define DEBUG_USART_RCC_CLK_DISABLE()                __HAL_RCC_USART1_CLK_DISABLE()



  14.

  15. #define DEBUG_USARTx_GPIO_ClK_ENABLE()               __HAL_RCC_GPIOA_CLK_ENABLE()


  16. #define DEBUG_USARTx_Tx_GPIO_PIN                     GPIO_PIN_9


  17. #define DEBUG_USARTx_Tx_GPIO                         GPIOA


  18. #define DEBUG_USARTx_Rx_GPIO_PIN                     GPIO_PIN_10


  19. #define DEBUG_USARTx_Rx_GPIO                         GPIOA



  20.

  21. #define DEBUG_USART_IRQn                             USART1_IRQn


  22. /* 扩展变量 ------------------------------------------------------------------*/


  23. extern UART_HandleTypeDef husart_debug;



  24.

  25. /* 函数声明 ------------------------------------------------------------------*/


  26. void MX_DEBUG_USART_Init(void);



  27.


  28.

  29. #endif  /* __BSP_DEBUG_USART_H__ */



  30.

  31. /******************* (C) COPYRIGHT 2015-2020 硬石嵌入式开发团队 *****END OF FILE****/

bsp_debug_usart.c 文件内容：
复制
  1. /**


  2.   ******************************************************************************


  3.   * 文件名程: bsp_debug_usart.c


  4.   * 作    者: 硬石嵌入式开发团队


  5.   * 版    本: V1.0


  6.   * 编写日期: 2015-10-04


  7.   * 功    能: 板载调试串口底层驱动程序：默认使用USART1


  8.   ******************************************************************************


  9.   * 说明：


  10.   * 本例程配套硬石stm32开发板YS-F1Pro使用。


  11.   *


  12.   * 淘宝：


  13.   * 论坛：ing10bbs


  14.   * 版权归硬石嵌入式开发团队所有，请勿商用。


  15.   ******************************************************************************


  16.   */



  17.

  18. /* 包含头文件 ----------------------------------------------------------------*/


  19. #include "usart/bsp_debug_usart.h"



  20.

  21. /* 私有类型定义 --------------------------------------------------------------*/


  22. /* 私有宏定义 ----------------------------------------------------------------*/


  23. /* 私有变量 ------------------------------------------------------------------*/


  24. UART_HandleTypeDef husart_debug;



  25.

  26. /* 扩展变量 ------------------------------------------------------------------*/


  27. /* 私有函数原形 --------------------------------------------------------------*/


  28. /* 函数体 --------------------------------------------------------------------*/



  29.

  30. /**


  31.   * 函数功能: 串口硬件初始化配置


  32.   * 输入参数: huart：串口句柄类型指针


  33.   * 返 回 值: 无


  34.   * 说    明: 该函数被HAL库内部调用


  35.   */


  36. void HAL_UART_MspInit(UART_HandleTypeDef* huart)


  37. {



  38.

  39.   GPIO_InitTypeDef GPIO_InitStruct;


  40.   if(huart->Instance==DEBUG_USARTx)


  41.   {


  42.     /* 串口外设时钟使能 */


  43.     DEBUG_USART_RCC_CLK_ENABLE();


  44.


  45.     /* 串口外设功能GPIO配置 */


  46.     GPIO_InitStruct.Pin = DEBUG_USARTx_Tx_GPIO_PIN;


  47.     GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;


  48.     GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;


  49.     HAL_GPIO_Init(DEBUG_USARTx_Tx_GPIO, &GPIO_InitStruct);



  50.

  51.     GPIO_InitStruct.Pin = DEBUG_USARTx_Rx_GPIO_PIN;


  52.     GPIO_InitStruct.Mode = GPIO_MODE_INPUT;


  53.     GPIO_InitStruct.Pull = GPIO_NOPULL;


  54.     HAL_GPIO_Init(DEBUG_USARTx_Rx_GPIO, &GPIO_InitStruct);


  55.   }


  56. }



  57.

  58. /**


  59.   * 函数功能: 串口硬件反初始化配置


  60.   * 输入参数: huart：串口句柄类型指针


  61.   * 返 回 值: 无


  62.   * 说    明: 该函数被HAL库内部调用


  63.   */


  64. void HAL_UART_MspDeInit(UART_HandleTypeDef* huart)


  65. {



  66.

  67.   if(huart->Instance==DEBUG_USARTx)


  68.   {


  69.     /* 串口外设时钟禁用 */


  70.     DEBUG_USART_RCC_CLK_DISABLE();


  71.


  72.     /* 串口外设功能GPIO配置 */


  73.     HAL_GPIO_DeInit(DEBUG_USARTx_Tx_GPIO, DEBUG_USARTx_Tx_GPIO_PIN);


  74.     HAL_GPIO_DeInit(DEBUG_USARTx_Rx_GPIO, DEBUG_USARTx_Rx_GPIO_PIN);


  75.


  76.     /* 串口中断禁用 */


  77.     HAL_NVIC_DisableIRQ(DEBUG_USART_IRQn);


  78.   }


  79. }



  80.

  81. /**


  82.   * 函数功能: 串口参数配置.


  83.   * 输入参数: 无


  84.   * 返 回 值: 无


  85.   * 说    明：无


  86.   */


  87. void MX_DEBUG_USART_Init(void)


  88. {


  89.   /* 使能串口功能引脚GPIO时钟 */


  90.   DEBUG_USARTx_GPIO_ClK_ENABLE();


  91.


  92.   husart_debug.Instance = DEBUG_USARTx;


  93.   husart_debug.Init.BaudRate = DEBUG_USARTx_BAUDRATE;


  94.   husart_debug.Init.WordLength = UART_WORDLENGTH_8B;


  95.   husart_debug.Init.StopBits = UART_STOPBITS_1;


  96.   husart_debug.Init.Parity = UART_PARITY_NONE;


  97.   husart_debug.Init.Mode = UART_MODE_TX_RX;


  98.   husart_debug.Init.HwFlowCtl = UART_HWCONTROL_NONE;


  99.   husart_debug.Init.OverSampling = UART_OVERSAMPLING_16;


  100.   HAL_UART_Init(&husart_debug);


  101.


  102. }



  103.

  104. /**


  105.   * 函数功能: 重定向c库函数printf到DEBUG_USARTx


  106.   * 输入参数: 无


  107.   * 返 回 值: 无


  108.   * 说    明：无


  109.   */


  110. int fputc(int ch, FILE *f)


  111. {


  112.   HAL_UART_Transmit(&husart_debug, (uint8_t *)&ch, 1, 0xffff);


  113.   return ch;


  114. }



  115.

  116. /**


  117.   * 函数功能: 重定向c库函数getchar,scanf到DEBUG_USARTx


  118.   * 输入参数: 无


  119.   * 返 回 值: 无


  120.   * 说    明：无


  121.   */


  122. int fgetc(FILE * f)


  123. {


  124.   uint8_t ch = 0;


  125.   HAL_UART_Receive(&husart_debug,&ch, 1, 0xffff);


  126.   return ch;


  127. }



  128.

  129. /******************* (C) COPYRIGHT 2015-2020 硬石嵌入式开发团队 *****END OF FILE****/
