【HAL库每天一例】第050例：I2C-EEPROM

发表于 2016-6-24 08:26

【HAL库每天一例】系列例程从今天开始持续更新。。。。。
我们将**每天至少发布一个基于YS-F1Pro开发板的HAL库例程，
该系列例程将带领大家从零开始使用HAL库，后面会持续添加模块应用例程。
同样的，我们还程序发布基于HAL库的指导文档和视频教程，欢迎持续关注，并提出改进意见。
例程下载：
资料包括程序、相关说明资料以及软件使用截图
链接：http://pan.baidu.com/s/1i574oPv
密码：r3s3
（硬石YS-F1Pro开发板HAL库例程持续更新\1. 软件设计之基本裸机例程(HAL库版本)\YSF1_HAL-050. I2C-EEPROM）

/**
  ******************************************************************************
  *                         硬石YS-F1Pro开发板例程功能说明
  *
  *  例程名称: 1. EEPROM(AT24C02)-硬件I2C
  *
  ******************************************************************************
  * 说明：
  * 本例程配套硬石stm32开发板YS-F1Pro使用。
  *
  * 淘宝：
  * 论坛：http://www.ing10bbs.com
  * 版权归硬石嵌入式开发团队所有，请勿商用。
  ******************************************************************************
  */

【1】例程简介
  I2C总线是飞利浦公司开发的两线式串行总线。用于连接微控制器和外围设备。它是同步通信的一
种特殊形式，具有接口线少，控制方式简单，器件封装形式小，通信速率较高等优点。通过串行数据
（SDA）线和串行时钟（SCL）线在连接到总线的器件间传递信息。每个器件都有一个唯一的地址识
别，而且都可以作为一个发送器或接收器。
  EEPROM（Electrically Erasable Programmable Read-Only Memory)，电可擦可编程只读存储
器--一种掉电后数据不丢失的存储芯片。EEPROM可以擦除已有信息，重新编程。一般用在即插即用。
YS-F1Pro开发板上集成一个型号为AT24C02的EEPROM，本例程实现对它的读写操作。

【2】跳线帽情况
******* 为保证例程正常运行，必须插入以下跳线帽 **********
丝印编号    IO端口    目标功能引脚       出厂默认设置
  JP1       PA10       TXD(CH340G)       已接入
  JP2       PA9       RXD(CH340G)       已接入

【3】操作及现象
使用开发板配套的MINI USB线连接到开发板标示“调试串口”字样的MIMI USB接口（需要安装驱动），
在电脑端打开串口调试助手工具，设置参数为115200 8-N-1。下载完程序之后，在串口调试助手窗口
可接收到信息。

/******************* (C) COPYRIGHT 2015-2020 硬石嵌入式开发团队 *****END OF FILE****/

bsp_EEPROM.h文件内容

复制

#ifndef __I2C_EEPROM_H__

#define        __I2C_EEPROM_H__

/* 包含头文件 ----------------------------------------------------------------*/

#include "stm32f1xx_hal.h"



/* 类型定义 ------------------------------------------------------------------*/

/* 宏定义 --------------------------------------------------------------------*/

#define I2C_OWN_ADDRESS                            0x0A              // stm32本机I2C地址

#define I2C_SPEEDCLOCK                             400000            // I2C通信速率(最大为400K)

#define I2C_DUTYCYCLE                              I2C_DUTYCYCLE_2   // I2C占空比模式：1/2



#define EEPROM_I2Cx                                I2C1

#define EEPROM_I2C_RCC_CLK_ENABLE()                __HAL_RCC_I2C1_CLK_ENABLE()

#define EEPROM_I2C_RCC_CLK_DISABLE()               __HAL_RCC_I2C1_CLK_DISABLE()



#define EEPROM_I2C_GPIO_CLK_ENABLE()               __HAL_RCC_GPIOB_CLK_ENABLE()

#define EEPROM_I2C_GPIO_CLK_DISABLE()              __HAL_RCC_GPIOB_CLK_DISABLE()

#define EEPROM_I2C_GPIO_PORT                       GPIOB

#define EEPROM_I2C_SCL_PIN                         GPIO_PIN_6

#define EEPROM_I2C_SDA_PIN                         GPIO_PIN_7



/*

 * EEPROM 2kb = 2048bit = 2048/8 B = 256 B

 * 32 pages of 8 bytes each

 *

 * Device Address

 * 1 0 1 0 A2 A1 A0 R/W

 * 1 0 1 0 0  0  0  0 = 0XA0

 * 1 0 1 0 0  0  0  1 = 0XA1

 */

/* EEPROM Addresses defines */

#define EEPROM_I2C_ADDRESS                         0xA0



/* 扩展变量 ------------------------------------------------------------------*/

extern I2C_HandleTypeDef hi2c_eeprom;



/* 函数声明 ------------------------------------------------------------------*/

void               MX_I2C_EEPROM_Init(void);

void               I2C_EEPROM_WriteData(uint16_t Addr, uint8_t Reg, uint8_t Value);

HAL_StatusTypeDef  I2C_EEPROM_WriteBuffer(uint16_t Addr, uint8_t Reg, uint16_t RegSize, uint8_t *pBuffer, uint16_t Length);

uint8_t            I2C_EEPROM_ReadData(uint16_t Addr, uint8_t Reg);

HAL_StatusTypeDef  I2C_EEPROM_ReadBuffer(uint16_t Addr, uint8_t Reg, uint16_t RegSize, uint8_t *pBuffer, uint16_t Length);

HAL_StatusTypeDef  I2C_EEPROM_IsDeviceReady(uint16_t DevAddress, uint32_t Trials);



#endif /* __I2C_EEPROM_H__ */



/******************* (C) COPYRIGHT 2015-2020 硬石嵌入式开发团队 *****END OF FILE****/

bsp_EEPROM.c文件内容

复制

/**

  ******************************************************************************

  * 文件名程: bsp_EEPROM.c

  * 作    者: 硬石嵌入式开发团队

  * 版    本: V1.0

  * 编写日期: 2015-10-04

  * 功    能: 板载EEPROM（AT24C02）底层驱动程序

  ******************************************************************************

  * 说明：

  * 本例程配套硬石stm32开发板YS-F1Pro使用。

  *

  * 淘宝：

  * 论坛：http://www.ing10bbs.com

  * 版权归硬石嵌入式开发团队所有，请勿商用。

  ******************************************************************************

  */

/* 包含头文件 ----------------------------------------------------------------*/

#include "i2c/bsp_EEPROM.h"



/* 私有类型定义 --------------------------------------------------------------*/

/* 私有宏定义 ----------------------------------------------------------------*/

#define EVAL_I2Cx_TIMEOUT_MAX                   3000



/* 私有变量 ------------------------------------------------------------------*/

I2C_HandleTypeDef hi2c_eeprom;

uint32_t I2cxTimeout = EVAL_I2Cx_TIMEOUT_MAX;



/* 扩展变量 ------------------------------------------------------------------*/

/* 私有函数原形 --------------------------------------------------------------*/

/* 函数体 --------------------------------------------------------------------*/

/**

  * 函数功能: I2C外设初始化

  * 输入参数: 无

  * 返 回 值: 无

  * 说    明：无

  */

void MX_I2C_EEPROM_Init(void)

{

  hi2c_eeprom.Instance             = EEPROM_I2Cx;

  hi2c_eeprom.Init.ClockSpeed      = I2C_SPEEDCLOCK;

  hi2c_eeprom.Init.DutyCycle       = I2C_DUTYCYCLE;

  hi2c_eeprom.Init.OwnAddress1     = 0;

  hi2c_eeprom.Init.AddressingMode  = I2C_ADDRESSINGMODE_7BIT;

  hi2c_eeprom.Init.DualAddressMode = I2C_DUALADDRESS_DISABLE;

  hi2c_eeprom.Init.OwnAddress2     = 0;

  hi2c_eeprom.Init.GeneralCallMode = I2C_GENERALCALL_DISABLE;

  hi2c_eeprom.Init.NoStretchMode   = I2C_NOSTRETCH_DISABLE;

  HAL_I2C_Init(&hi2c_eeprom);

}



/**

  * 函数功能: I2C外设硬件初始化配置

  * 输入参数: hi2c：I2C句柄类型指针

  * 返 回 值: 无

  * 说    明: 该函数被HAL库内部调用

  */

void HAL_I2C_MspInit(I2C_HandleTypeDef* hi2c)

{

  GPIO_InitTypeDef GPIO_InitStruct;

  if(hi2c->Instance==EEPROM_I2Cx)

  {

    /* 使能外设时钟 */

    EEPROM_I2C_RCC_CLK_ENABLE();

    EEPROM_I2C_GPIO_CLK_ENABLE();

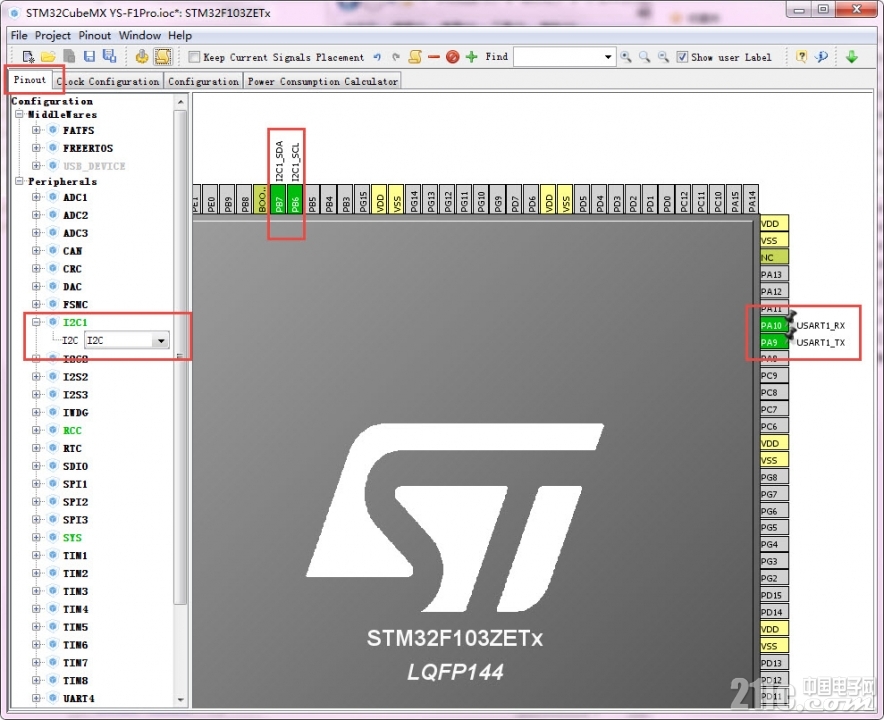

    /**I2C1 GPIO Configuration

    PB6     ------> I2C1_SCL

    PB7     ------> I2C1_SDA

    */

    GPIO_InitStruct.Pin = EEPROM_I2C_SCL_PIN|EEPROM_I2C_SDA_PIN;

    GPIO_InitStruct.Mode = GPIO_MODE_AF_OD;

    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;

    HAL_GPIO_Init(EEPROM_I2C_GPIO_PORT, &GPIO_InitStruct);

  }

}



/**

  * 函数功能: I2C外设硬件反初始化配置

  * 输入参数: hi2c：I2C句柄类型指针

  * 返 回 值: 无

  * 说    明: 该函数被HAL库内部调用

  */

void HAL_I2C_MspDeInit(I2C_HandleTypeDef* hi2c)

{

  if(hi2c->Instance==EEPROM_I2Cx)

  {

    /* 禁用外设时钟 */

    EEPROM_I2C_GPIO_CLK_DISABLE();



    /**I2C1 GPIO Configuration

    PB6     ------> I2C1_SCL

    PB7     ------> I2C1_SDA

    */

    HAL_GPIO_DeInit(EEPROM_I2C_GPIO_PORT, EEPROM_I2C_SCL_PIN|EEPROM_I2C_SDA_PIN);

  }

}





/**

  * 函数功能: I2C通信错误处理函数

  * 输入参数: 无

  * 返 回 值: 无

  * 说    明: 一般在I2C通信超时时调用该函数

  */

static void I2C_EEPROM_Error (void)

{

  /* 反初始化I2C通信总线 */

  HAL_I2C_DeInit(&hi2c_eeprom);



  /* 重新初始化I2C通信总线*/

  MX_I2C_EEPROM_Init();

  printf("EEPROM I2C通信超时！！！ 重新启动I2C...\n");

}



/**

  * 函数功能: 通过I2C写入一个值到指定寄存器内

  * 输入参数: Addr：I2C设备地址

  *           Reg：目标寄存器

  *           Value：值

  * 返 回 值: 无

  * 说    明: 无

  */

void I2C_EEPROM_WriteData(uint16_t Addr, uint8_t Reg, uint8_t Value)

{

  HAL_StatusTypeDef status = HAL_OK;



  status = HAL_I2C_Mem_Write(&hi2c_eeprom, Addr, (uint16_t)Reg, I2C_MEMADD_SIZE_8BIT, &Value, 1, I2cxTimeout);



  /* 检测I2C通信状态 */

  if(status != HAL_OK)

  {

    /* 调用I2C通信错误处理函数 */

    I2C_EEPROM_Error();

  }

}



/**

  * 函数功能: 通过I2C写入一段数据到指定寄存器内

  * 输入参数: Addr：I2C设备地址

  *           Reg：目标寄存器

  *           RegSize：寄存器尺寸(8位或者16位)

  *           pBuffer：缓冲区指针

  *           Length：缓冲区长度

  * 返 回 值: HAL_StatusTypeDef：操作结果

  * 说    明: 在循环调用是需加一定延时时间

  */

HAL_StatusTypeDef I2C_EEPROM_WriteBuffer(uint16_t Addr, uint8_t Reg, uint16_t RegSize, uint8_t *pBuffer, uint16_t Length)

{

  HAL_StatusTypeDef status = HAL_OK;



  status = HAL_I2C_Mem_Write(&hi2c_eeprom, Addr, (uint16_t)Reg, RegSize, pBuffer, Length, I2cxTimeout);



  /* 检测I2C通信状态 */

  if(status != HAL_OK)

  {

    /* 调用I2C通信错误处理函数 */

    I2C_EEPROM_Error();

  }

  return status;

}





/**

  * 函数功能: 通过I2C读取一个指定寄存器内容

  * 输入参数: Addr：I2C设备地址

  *           Reg：目标寄存器

  * 返 回 值: uint8_t：寄存器内容

  * 说    明: 无

  */

uint8_t I2C_EEPROM_ReadData(uint16_t Addr, uint8_t Reg)

{

  HAL_StatusTypeDef status = HAL_OK;

  uint8_t value = 0;



  status = HAL_I2C_Mem_Read(&hi2c_eeprom, Addr, Reg, I2C_MEMADD_SIZE_8BIT, &value, 1, I2cxTimeout);



  /* 检测I2C通信状态 */

  if(status != HAL_OK)

  {

    /* 调用I2C通信错误处理函数 */

    I2C_EEPROM_Error();



  }

  return value;

}



/**

  * 函数功能: 通过I2C读取一段寄存器内容存放到指定的缓冲区内

  * 输入参数: Addr：I2C设备地址

  *           Reg：目标寄存器

  *           RegSize：寄存器尺寸(8位或者16位)

  *           pBuffer：缓冲区指针

  *           Length：缓冲区长度

  * 返 回 值: HAL_StatusTypeDef：操作结果

  * 说    明: 无

  */

HAL_StatusTypeDef I2C_EEPROM_ReadBuffer(uint16_t Addr, uint8_t Reg, uint16_t RegSize, uint8_t *pBuffer, uint16_t Length)

{

  HAL_StatusTypeDef status = HAL_OK;



  status = HAL_I2C_Mem_Read(&hi2c_eeprom, Addr, (uint16_t)Reg, RegSize, pBuffer, Length, I2cxTimeout);



  /* 检测I2C通信状态 */

  if(status != HAL_OK)

  {

    /* 调用I2C通信错误处理函数 */

    I2C_EEPROM_Error();

  }

  return status;

}



/**

  * 函数功能: 检测I2C设备是否处于准备好可以通信状态

  * 输入参数: DevAddress：I2C设备地址

  *           Trials：尝试测试次数

  * 返 回 值: HAL_StatusTypeDef：操作结果

  * 说    明: 无

  */

HAL_StatusTypeDef I2C_EEPROM_IsDeviceReady(uint16_t DevAddress, uint32_t Trials)

{

  return (HAL_I2C_IsDeviceReady(&hi2c_eeprom, DevAddress, Trials, I2cxTimeout));

}



/******************* (C) COPYRIGHT 2015-2020 硬石嵌入式开发团队 *****END OF FILE****/

发表于 2016-6-24 08:28

2. EEPROM(AT24C02)-软件模拟I2C(建议使用)
bsp_EEPROM.h文件内容

复制

#ifndef __I2C_EEPROM_H__

#define        __I2C_EEPROM_H__

/* 包含头文件 ----------------------------------------------------------------*/

#include "stm32f1xx_hal.h"



/* 类型定义 ------------------------------------------------------------------*/

/* 宏定义 --------------------------------------------------------------------*/

#define I2C_OWN_ADDRESS                            0x0A



#define I2C_WR                0                /* 写控制bit */

#define I2C_RD                1                /* 读控制bit */



#define I2C_GPIO_CLK_ENABLE()               __HAL_RCC_GPIOB_CLK_ENABLE()

#define I2C_GPIO_PORT                       GPIOB

#define I2C_SCL_PIN                         GPIO_PIN_6

#define I2C_SDA_PIN                         GPIO_PIN_7



#define I2C_SCL_HIGH()                      HAL_GPIO_WritePin(I2C_GPIO_PORT,I2C_SCL_PIN,GPIO_PIN_SET)    // 输出高电平

#define I2C_SCL_LOW()                       HAL_GPIO_WritePin(I2C_GPIO_PORT,I2C_SCL_PIN,GPIO_PIN_RESET)  // 输出低电平

#define I2C_SDA_HIGH()                      HAL_GPIO_WritePin(I2C_GPIO_PORT,I2C_SDA_PIN,GPIO_PIN_SET)    // 输出高电平

#define I2C_SDA_LOW()                       HAL_GPIO_WritePin(I2C_GPIO_PORT,I2C_SDA_PIN,GPIO_PIN_RESET)  // 输出低电平

#define I2C_SDA_READ()                      HAL_GPIO_ReadPin(I2C_GPIO_PORT,I2C_SDA_PIN)



/*

 * AT24C02 2kb = 2048bit = 2048/8 B = 256 B

 * 32 pages of 8 bytes each

 *

 * Device Address

 * 1 0 1 0 A2 A1 A0 R/W

 * 1 0 1 0 0  0  0  0 = 0XA0

 * 1 0 1 0 0  0  0  1 = 0XA1

 */



/* AT24C01/02每页有8个字节

 * AT24C04/08A/16A每页有16个字节

 */

#define EEPROM_DEV_ADDR                           0xA0                    /* 24xx02的设备地址 */

#define EEPROM_PAGE_SIZE                      8                          /* 24xx02的页面大小 */

#define EEPROM_SIZE                                      256                          /* 24xx02总容量 */



/* 扩展变量 ------------------------------------------------------------------*/

/* 函数声明 ------------------------------------------------------------------*/

void    I2C_Start(void);

void    I2C_Stop(void);

void    I2C_SendByte(uint8_t _ucByte);

uint8_t I2C_ReadByte(void);

uint8_t I2C_WaitAck(void);

void    I2C_Ack(void);

void    I2C_NAck(void);

uint8_t I2C_CheckDevice(uint8_t _Address);



uint8_t EEPROM_CheckOk(void);

uint8_t EEPROM_ReadBytes(uint8_t *_pReadBuf, uint16_t _usAddress, uint16_t _usSize);

uint8_t EEPROM_WriteBytes(uint8_t *_pWriteBuf, uint16_t _usAddress, uint16_t _usSize);







#endif /* __I2C_EEPROM_H__ */



/******************* (C) COPYRIGHT 2015-2020 硬石嵌入式开发团队 *****END OF FILE****/

bsp_EEPROM.c文件内容

复制

/**

  ******************************************************************************

  * 文件名程: bsp_eeprom.c

  * 作    者: 硬石嵌入式开发团队

  * 版    本: V1.0

  * 编写日期: 2015-10-04

  * 功    能: 板载EEPROM（AT24C02）底层驱动程序

  ******************************************************************************

  * 说明：

  * 本例程配套硬石stm32开发板YS-F1Pro使用。

  *

  * 淘宝：

  * 论坛：http://www.ing10bbs.com

  * 版权归硬石嵌入式开发团队所有，请勿商用。

  ******************************************************************************

  */

/* 包含头文件 ----------------------------------------------------------------*/

#include "i2c/bsp_EEPROM.h"



/* 私有类型定义 --------------------------------------------------------------*/

/* 私有宏定义 ----------------------------------------------------------------*/

/* 私有变量 ------------------------------------------------------------------*/

/* 扩展变量 ------------------------------------------------------------------*/

/* 私有函数原形 --------------------------------------------------------------*/

/* 函数体 --------------------------------------------------------------------*/

/**

  * 函数功能: I2C总线位延迟，最快400KHz

  * 输入参数: 无

  * 返 回 值: 无

  * 说    明：无

  */

static void I2C_Delay(void)

{

        uint8_t i;



        /*　

                 下面的时间是通过逻辑分析仪测试得到的。

                CPU主频72MHz时，在内部Flash运行, MDK工程不优化

                循环次数为10时，SCL频率 = 205KHz

                循环次数为7时，SCL频率 = 347KHz， SCL高电平时间1.5us，SCL低电平时间2.87us

                 循环次数为5时，SCL频率 = 421KHz， SCL高电平时间1.25us，SCL低电平时间2.375us



    IAR工程编译效率高，不能设置为7

        */

        for (i = 0; i < 10; i++);

}



/**

  * 函数功能: CPU发起I2C总线启动信号

  * 输入参数: 无

  * 返 回 值: 无

  * 说    明：无

  */

void I2C_Start(void)

{

        /* 当SCL高电平时，SDA出现一个下跳沿表示I2C总线启动信号 */

        I2C_SDA_HIGH();

        I2C_SCL_HIGH();

        I2C_Delay();

        I2C_SDA_LOW();

        I2C_Delay();

        I2C_SCL_LOW();

        I2C_Delay();

}



/**

  * 函数功能: CPU发起I2C总线停止信号

  * 输入参数: 无

  * 返 回 值: 无

  * 说    明：无

  */

void I2C_Stop(void)

{

        /* 当SCL高电平时，SDA出现一个上跳沿表示I2C总线停止信号 */

        I2C_SDA_LOW();

        I2C_SCL_HIGH();

        I2C_Delay();

        I2C_SDA_HIGH();

}



/**

  * 函数功能: CPU向I2C总线设备发送8bit数据

  * 输入参数: Byte ： 等待发送的字节

  * 返 回 值: 无

  * 说    明：无

  */

void I2C_SendByte(uint8_t Byte)

{

        uint8_t i;



        /* 先发送字节的高位bit7 */

        for (i = 0; i < 8; i++)

        {

                if (Byte & 0x80)

                {

                        I2C_SDA_HIGH();

                }

                else

                {

                        I2C_SDA_LOW();

                }

                I2C_Delay();

                I2C_SCL_HIGH();

                I2C_Delay();

                I2C_SCL_LOW();

                if (i == 7)

                {

                        I2C_SDA_HIGH(); // 释放总线

                }

                Byte <<= 1;        /* 左移一个bit */

                I2C_Delay();

        }

}





/**

  * 函数功能: CPU从I2C总线设备读取8bit数据

  * 输入参数: 无

  * 返 回 值: 读到的数据

  * 说    明：无

  */

uint8_t I2C_ReadByte(void)

{

        uint8_t i;

        uint8_t value;



        /* 读到第1个bit为数据的bit7 */

        value = 0;

        for (i = 0; i < 8; i++)

        {

                value <<= 1;

                I2C_SCL_HIGH();

                I2C_Delay();

                if (I2C_SDA_READ())

                {

                        value++;

                }

                I2C_SCL_LOW();

                I2C_Delay();

        }

        return value;

}



/**

  * 函数功能: CPU产生一个时钟，并读取器件的ACK应答信号

  * 输入参数: 无

  * 返 回 值: 返回0表示正确应答，1表示无器件响应

  * 说    明：无

  */

uint8_t I2C_WaitAck(void)

{

        uint8_t re;



        I2C_SDA_HIGH();        /* CPU释放SDA总线 */

        I2C_Delay();

        I2C_SCL_HIGH();        /* CPU驱动SCL = 1, 此时器件会返回ACK应答 */

        I2C_Delay();

        if (I2C_SDA_READ())        /* CPU读取SDA口线状态 */

        {

                re = 1;

        }

        else

        {

                re = 0;

        }

        I2C_SCL_LOW();

        I2C_Delay();

        return re;

}



/**

  * 函数功能: CPU产生一个ACK信号

  * 输入参数: 无

  * 返 回 值: 无

  * 说    明：无

  */

void I2C_Ack(void)

{

        I2C_SDA_LOW();        /* CPU驱动SDA = 0 */

        I2C_Delay();

        I2C_SCL_HIGH();        /* CPU产生1个时钟 */

        I2C_Delay();

        I2C_SCL_LOW();

        I2C_Delay();

        I2C_SDA_HIGH();        /* CPU释放SDA总线 */

}



/**

  * 函数功能: CPU产生1个NACK信号

  * 输入参数: 无

  * 返 回 值: 无

  * 说    明：无

  */

void I2C_NAck(void)

{

        I2C_SDA_HIGH();        /* CPU驱动SDA = 1 */

        I2C_Delay();

        I2C_SCL_HIGH();        /* CPU产生1个时钟 */

        I2C_Delay();

        I2C_SCL_LOW();

        I2C_Delay();

}



/**

  * 函数功能: 配置I2C总线的GPIO，采用模拟IO的方式实现

  * 输入参数: 无

  * 返 回 值: 无

  * 说    明：无

  */

static void I2C_InitGPIO(void)

{

  GPIO_InitTypeDef GPIO_InitStruct;



  /* 打开GPIO时钟 */

        I2C_GPIO_CLK_ENABLE();



  GPIO_InitStruct.Pin = I2C_SCL_PIN|I2C_SDA_PIN;

  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD;

  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_MEDIUM;

  HAL_GPIO_Init(I2C_GPIO_PORT, &GPIO_InitStruct);



  /* 给一个停止信号, 复位I2C总线上的所有设备到待机模式 */

  I2C_Stop();

}



/**

  * 函数功能: 检测I2C总线设备，CPU向发送设备地址，然后读取设备应答来判断该设备是否存在

  * 输入参数: _Address：设备的I2C总线地址

  * 返 回 值: 返回值 0 表示正确， 返回1表示未探测到

  * 说    明：在访问I2C设备前，请先调用 I2C_CheckDevice() 检测I2C设备是否正常，该函数会配置GPIO

  */

uint8_t I2C_CheckDevice(uint8_t _Address)

{

        uint8_t ucAck;



        I2C_InitGPIO();                /* 配置GPIO */

        I2C_Start();                /* 发送启动信号 */

        /* 发送设备地址+读写控制bit（0 = w， 1 = r) bit7 先传 */

        I2C_SendByte(_Address | I2C_WR);

        ucAck = I2C_WaitAck();        /* 检测设备的ACK应答 */

        I2C_Stop();                        /* 发送停止信号 */

        return ucAck;

}



/**

  * 函数功能: 判断串行EERPOM是否正常

  * 输入参数: 无

  * 返 回 值: 1 表示正常， 0 表示不正常

  * 说    明：无

  */

uint8_t EEPROM_CheckOk(void)

{

        if(I2C_CheckDevice(EEPROM_DEV_ADDR) == 0)

        {

                return 1;

        }

        else

        {

                /* 失败后，切记发送I2C总线停止信号 */

                I2C_Stop();

                return 0;

        }

}



/**

  * 函数功能: 从串行EEPROM指定地址处开始读取若干数据

  * 输入参数: ReadBuf : 存放读到的数据的缓冲区指针

  *           Address : 起始地址

  *           Size : 数据长度，单位为字节

  * 返 回 值:  0 表示失败，1表示成功

  * 说    明：无

  */

uint8_t EEPROM_ReadBytes(uint8_t *ReadBuf, uint16_t Address, uint16_t Size)

{

        uint16_t i;



        /* 采用串行EEPROM随即读取指令序列，连续读取若干字节 */



        /* 第1步：发起I2C总线启动信号 */

        I2C_Start();



        /* 第2步：发起控制字节，高7bit是地址，bit0是读写控制位，0表示写，1表示读 */

        I2C_SendByte(EEPROM_DEV_ADDR | I2C_WR);        /* 此处是写指令 */



        /* 第3步：等待ACK */

        if (I2C_WaitAck() != 0)

        {

                goto cmd_fail;        /* EEPROM器件无应答 */

        }



        /* 第4步：发送字节地址，24C02只有256字节，因此1个字节就够了，如果是24C04以上，那么此处需要连发多个地址 */

        I2C_SendByte((uint8_t)Address);



        /* 第5步：等待ACK */

        if (I2C_WaitAck() != 0)

        {

                goto cmd_fail;        /* EEPROM器件无应答 */

        }

        /* 第6步：重新启动I2C总线。前面的代码的目的向EEPROM传送地址，下面开始读取数据 */

        I2C_Start();



        /* 第7步：发起控制字节，高7bit是地址，bit0是读写控制位，0表示写，1表示读 */

        I2C_SendByte(EEPROM_DEV_ADDR | I2C_RD);        /* 此处是读指令 */



        /* 第8步：发送ACK */

        if (I2C_WaitAck() != 0)

        {

                goto cmd_fail;        /* EEPROM器件无应答 */

        }



        /* 第9步：循环读取数据 */

        for (i = 0; i < Size; i++)

        {

                ReadBuf[i] = I2C_ReadByte();        /* 读1个字节 */



                /* 每读完1个字节后，需要发送Ack， 最后一个字节不需要Ack，发Nack */

                if (i != Size - 1)

                {

                        I2C_Ack();        /* 中间字节读完后，CPU产生ACK信号(驱动SDA = 0) */

                }

                else

                {

                        I2C_NAck();        /* 最后1个字节读完后，CPU产生NACK信号(驱动SDA = 1) */

                }

        }

        /* 发送I2C总线停止信号 */

        I2C_Stop();

        return 1;        /* 执行成功 */



cmd_fail: /* 命令执行失败后，切记发送停止信号，避免影响I2C总线上其他设备 */

        /* 发送I2C总线停止信号 */

        I2C_Stop();

        return 0;

}



/**

  * 函数功能: 向串行EEPROM指定地址写入若干数据，采用页写操作提高写入效率

  * 输入参数: WriteBuf : 存放带写入的数据的缓冲区指针

  *           Address : 起始地址

  *           Size : 数据长度，单位为字节

  * 返 回 值:  0 表示失败，1表示成功

  * 说    明：无

  */

uint8_t EEPROM_WriteBytes(uint8_t *WriteBuf, uint16_t Address, uint16_t Size)

{

        uint16_t i,m;

        uint16_t usAddr;



        /*

         * 写串行EEPROM不像读操作可以连续读取很多字节，每次写操作只能在同一个page。

         * 对于24xx02，page size = 8

         * 简单的处理方法为：按字节写操作模式，没写1个字节，都发送地址

         * 为了提高连续写的效率: 本函数采用page wirte操作。

         */



        usAddr = Address;

        for (i = 0; i < Size; i++)

        {

                /* 当发送第1个字节或是页面首地址时，需要重新发起启动信号和地址 */

                if ((i == 0) || (usAddr & (EEPROM_PAGE_SIZE - 1)) == 0)

                {

                        /*　第０步：发停止信号，启动内部写操作　*/

                        I2C_Stop();



                        /* 通过检查器件应答的方式，判断内部写操作是否完成, 一般小于 10ms

                                CLK频率为200KHz时，查询次数为30次左右

                        */

                        for (m = 0; m < 1000; m++)

                        {

                                /* 第1步：发起I2C总线启动信号 */

                                I2C_Start();



                                /* 第2步：发起控制字节，高7bit是地址，bit0是读写控制位，0表示写，1表示读 */

                                I2C_SendByte(EEPROM_DEV_ADDR | I2C_WR);        /* 此处是写指令 */



                                /* 第3步：发送一个时钟，判断器件是否正确应答 */

                                if (I2C_WaitAck() == 0)

                                {

                                        break;

                                }

                        }

                        if (m  == 1000)

                        {

                                goto cmd_fail;        /* EEPROM器件写超时 */

                        }



                        /* 第4步：发送字节地址，24C02只有256字节，因此1个字节就够了，如果是24C04以上，那么此处需要连发多个地址 */

                        I2C_SendByte((uint8_t)usAddr);



                        /* 第5步：等待ACK */

                        if (I2C_WaitAck() != 0)

                        {

                                goto cmd_fail;        /* EEPROM器件无应答 */

                        }

                }



                /* 第6步：开始写入数据 */

                I2C_SendByte(WriteBuf[i]);



                /* 第7步：发送ACK */

                if (I2C_WaitAck() != 0)

                {

                        goto cmd_fail;        /* EEPROM器件无应答 */

                }



                usAddr++;        /* 地址增1 */

        }



        /* 命令执行成功，发送I2C总线停止信号 */

        I2C_Stop();

        return 1;



cmd_fail: /* 命令执行失败后，切记发送停止信号，避免影响I2C总线上其他设备 */

        /* 发送I2C总线停止信号 */

        I2C_Stop();

        return 0;

}



/******************* (C) COPYRIGHT 2015-2020 硬石嵌入式开发团队 *****END OF FILE****/
