CS83702(单节锂电池3.7V供电内置升压18W单声道D类音频功放IC)

已有 2167 次阅读2020-7-24 22:34 |个人分类:功放IC|系统分类:视频音频| 单节锂电, 18W

CS83702E是一款适用于单节锂电池供电应用,固定增益,带三种防破音模式,AB/D切换,静音功能,内置BOOST升压模块的R类单声道音频功率放大器。在单节锂电池供电的情况下,CS83702E可以驱动低至2Ω的扬声器,最大输出18W的恒定功率;CS83702E AB类D类可切换模式的设计,最大限度的减少音频子系统中功放对FM的干扰,为终端产品提供了极致的功率输出.

CS83702E的全差分架构和极高的PSRR有效地提高对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块 ,以及CS83702E采用专有的AERC((Adaptive Edge Rate Control)技术,在音频全带宽范围内极大地降低了EMI的干扰,对60cm的音频线 ,在FCC的标准下具有超过20dB的裕量,另外CS83702E内置了过流保护,短路保护和过热 保护,有效的保护芯片在异常的工作条件下不被损坏,YFK

CS83702E提供了纤小的的EQA16封装形式供客户选择 ,封装尺寸和 ESOP8一致 ,其额定的工作温度范围为 -40℃至85℃。

描述

内置BOOST模块R类结构,集成AB类D类两种模式

输出功率

PO   at  10% THD+N, VIN = 3.7V

RL = 4 Ω   10.1W(D MODE NCN OFF)

PO   at  10% THD+N, VIN = 3.7V

RL = 2Ω+22µH Ω    18W(D MODE NCN OFF)

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围:2.7V到5.5V

扩频功能

固定64倍增益,集成10K输入电阻,640K反馈电阻

内置三种防破音模式

无需滤波的Class-D结构

最高84%的效率(Vbat=4.2V)

高电源抑制比(PSRR):在217Hz下为70dB

启动时间 (200ms)

静态电流   (22mA)

低关断电流 (1µA)

过流保护,短路保护和过热保护

应用

便携式蓝牙音箱

拉杆音箱

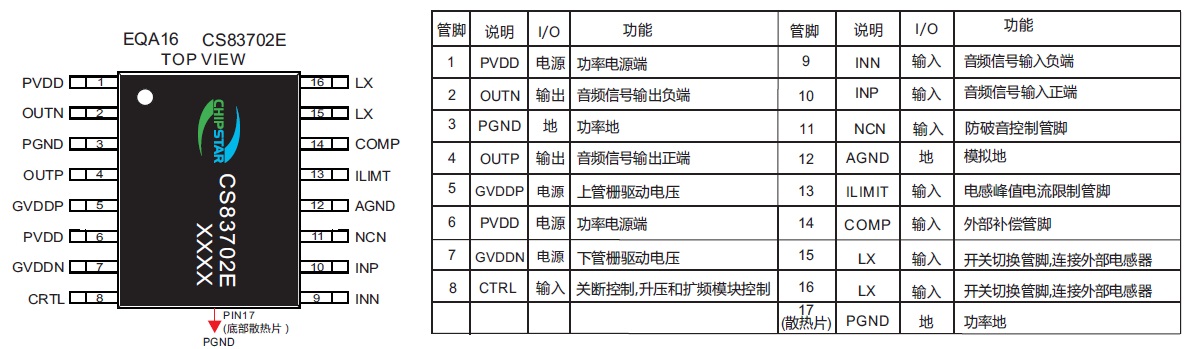

引脚排列及定义

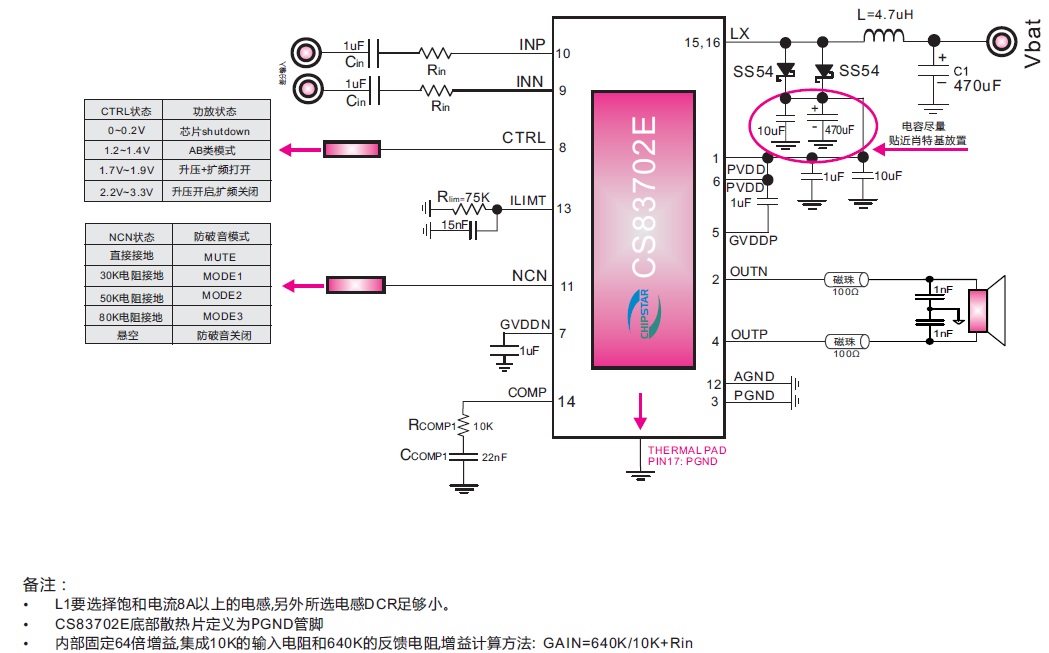

典型应用原理图
