dB

发表于 2019-9-9 11:39

本帖最后由 xukun977 于 2019-9-9 11:43 编辑

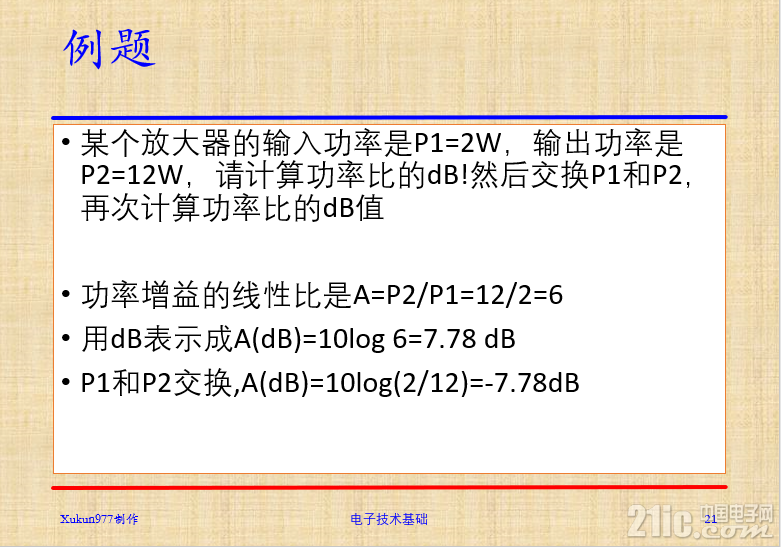

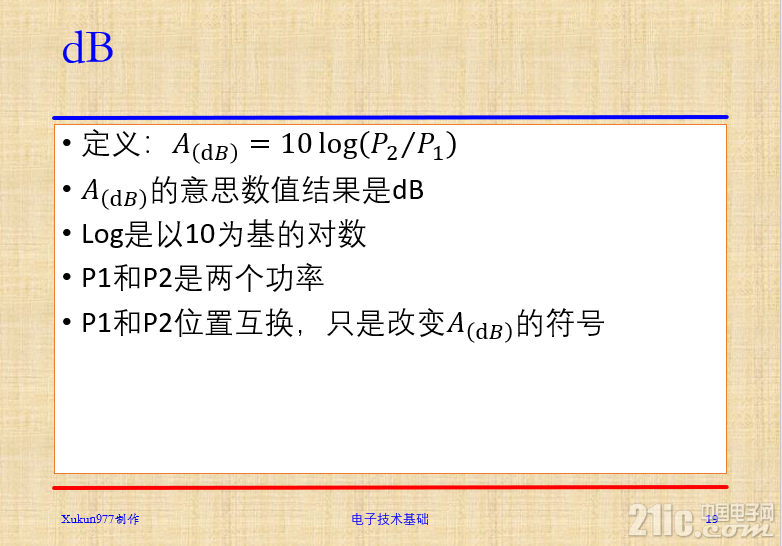

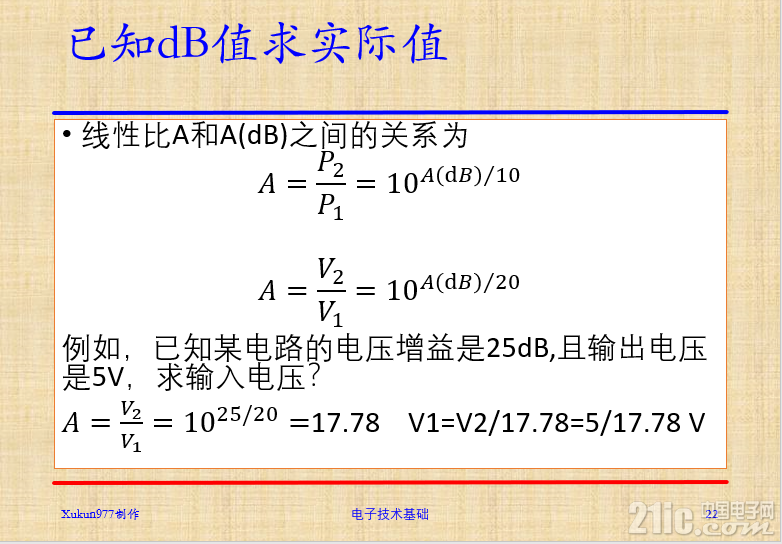

发表于 2019-9-9 11:51

本帖最后由 xukun977 于 2019-9-9 12:02 编辑

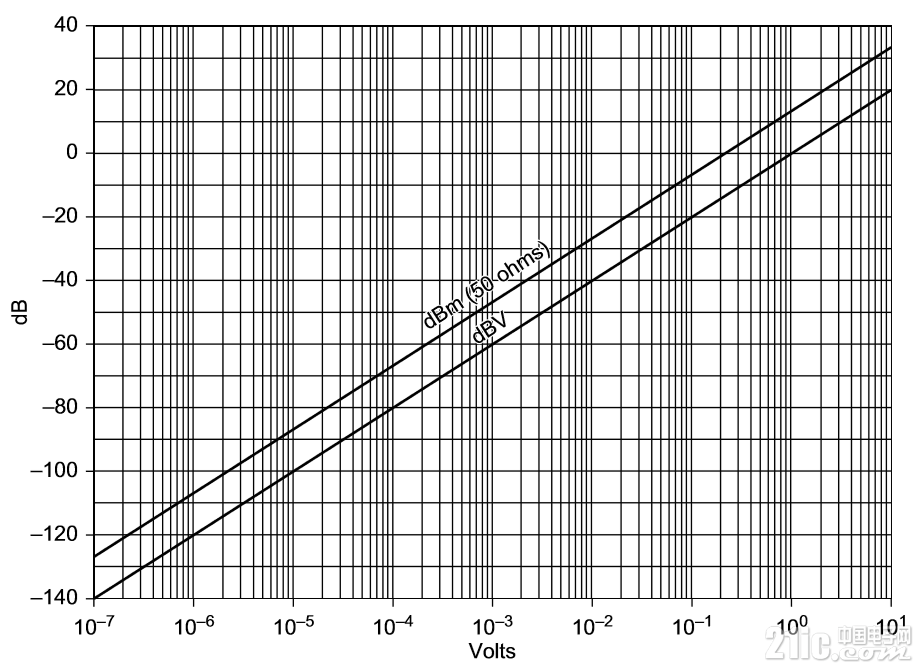

dBm dBv和RMS电压的转换图

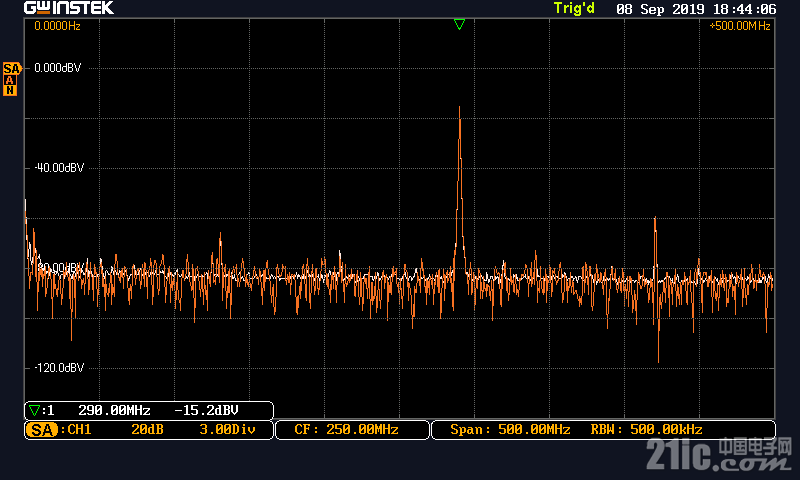

如上图所示，把扫频仪的跟踪源当作信号发生器用，输出某个频率时的频谱图。这个测量的频谱仪使用的单位是dBV，图中-80dBV查图可知是0.1mV（rms值）
RS&等仪器用的是dBm，对于50欧系统，dBm比dBv高13dB，而对于75欧系统，高11.25dB

发表于 2019-9-9 18:40

本帖最后由 xukun977 于 2019-9-9 18:52 编辑

下面给几个练习：

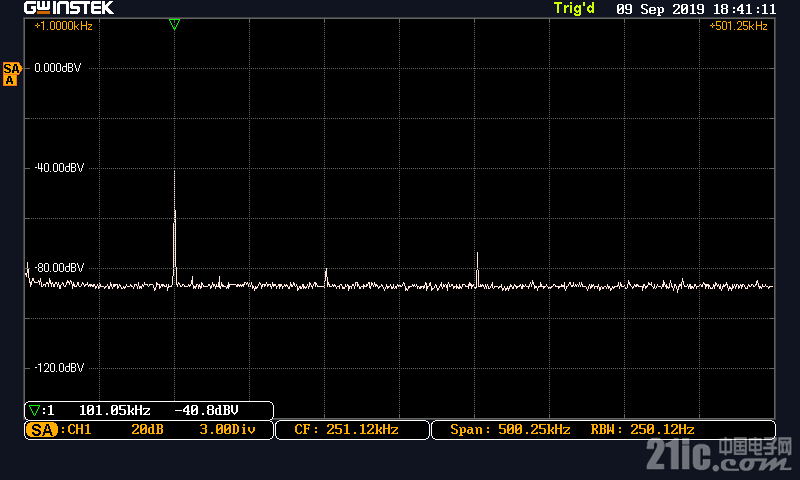

信号发生器输出正弦波，频率为101k，幅度（峰峰）是0.0283V，根据上面的转换图，计算出是多少dBV.

注：转换图中电压是RMS值，而正弦波幅度是有效值的2.83倍。

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------

幅度设置成0.01V，对应多少dBV?

dB
