AT32 WorkBench常用功能39--AT32F435ADC电压监测器配置

AT32 WorkBench常用功能39--AT32F435ADC电压监测器配置

本文主要介绍如何基于AT32 WorkBench配置ADC的电压监测器，通过电压监测器，可以实时监测通道电压有没有超出设定的阈值范围，当AD值超过阈值电压时，VMOR标志会被硬件置1，如果使能了VMORIEN，同时会产生中断

本次例程使用电压监测器监测普通通道

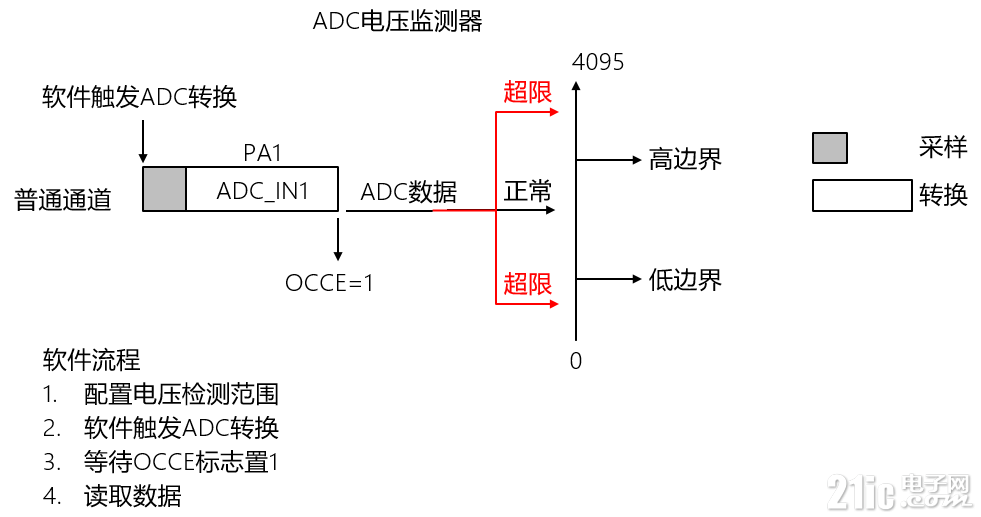

转换时序

硬件环境

• AT-START-F435


软件环境

• AT32 Workbench
• MDK5
• 串口助手


配置步骤
1打开AT32 WorkBench新建AT32F435工程


2配置系统时钟（如果使用默认内部HICK，跳过此步骤2）

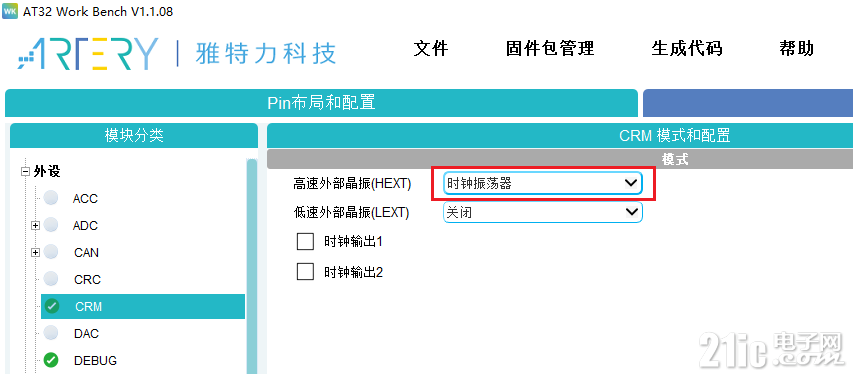

2.1 打开外设CRM配置HEXT为时钟振荡器，如下图


2.2 打开时钟配置


3 配置ADC模式和分频


4配置普通组转换ADC CH1（PA1引脚），开启电压监测，监测所有普通组通道，低边界为1000，高边界为3000，只要ADC值超过这个范围，就会触发电压监测中断


5 配置ADC中断


6配置串口打印
6.1配置USART1

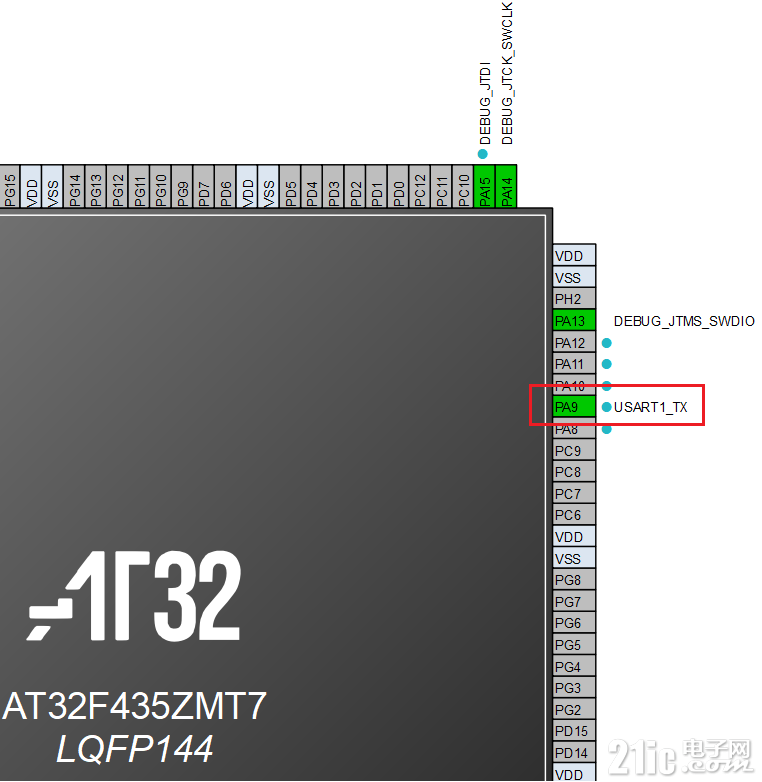

6.2 USART1引脚配置成PA9

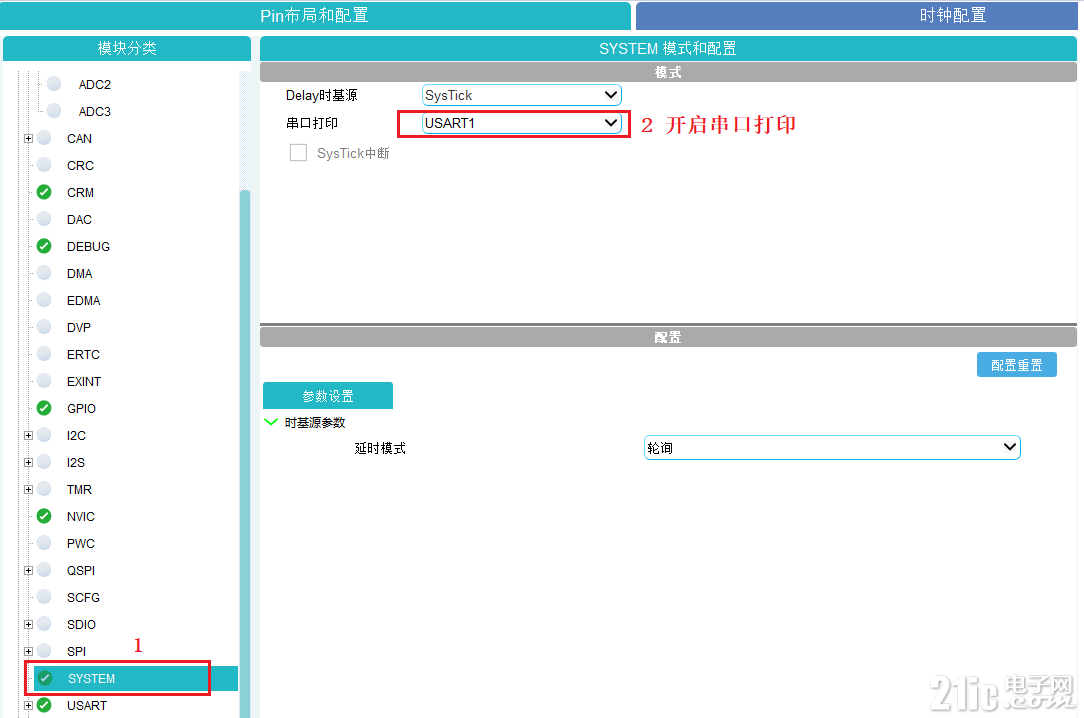

6.3 开启串口打印


7点击“生成代码”生成MDK5代码工程

8配置ADC普通通道转换相关应用代码
8.1 main.c的mian函数写法如下， 可以直接替换这部分代码

复制

int main(void)

{

  /* add user code begin 1 */



  /* add user code end 1 */



  /* system clock config. */

  wk_system_clock_config();



  /* config periph clock. */

  wk_periph_clock_config();



  /* nvic config. */

  wk_nvic_config();



  /* timebase config. */

  wk_timebase_init();



  /* usart1 already supports printf. */

  /* init usart1 function. */

  wk_usart1_init();



  /* init adc-common function. */

  wk_adc_common_init();



  /* init adc1 function. */

  wk_adc1_init();



  /* add user code begin 2 */

  adc_interrupt_enable(ADC1, ADC_VMOR_INT, TRUE);

  /* add user code end 2 */



  while(1)

  {

    /* add user code begin 3 */

    adc_ordinary_software_trigger_enable(ADC1, TRUE);



    while(adc_flag_get(ADC1, ADC_OCCE_FLAG) == RESET);



    printf("adc data:%d\r\n", adc_ordinary_conversion_data_get(ADC1));



    wk_delay_ms(1000);



    /* add user code end 3 */

  }

}

8.2 at32f435_437_int.c的ADC1_2_3_IRQHandler函数写法如下， 可以直接替换这部分代码

复制

void ADC1_2_3_IRQHandler(void)

{

  /* add user code begin ADC1_2_3_IRQ 0 */

  if(adc_flag_get(ADC1, ADC_VMOR_FLAG) != RESET)

  {

    adc_flag_clear(ADC1, ADC_VMOR_FLAG);



    printf("VMOR FLAG = 1\r\n");

  }

  /* add user code end ADC1_2_3_IRQ 0 */

  /* add user code begin ADC1_2_3_IRQ 1 */



  /* add user code end ADC1_2_3_IRQ 1 */

}

9在MDK5上编译，并下载代码到AT32F435 MCU 上

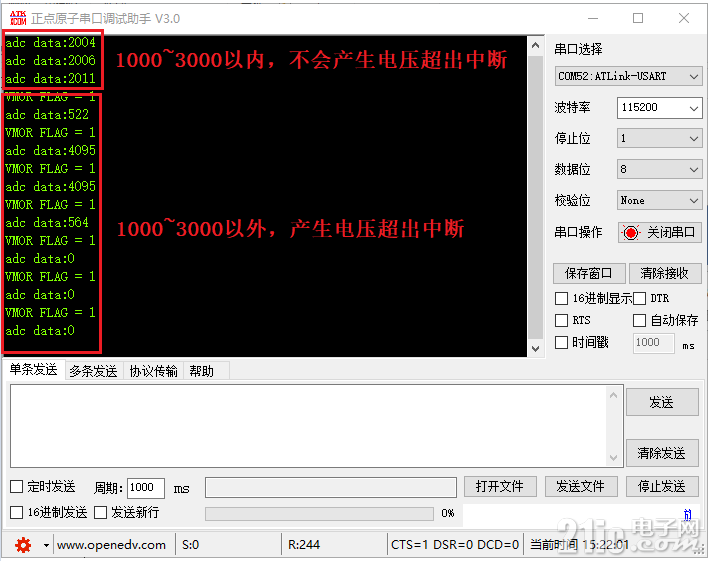

10复位运行AT32F435MCU，用串口助手观看打印信息，ADC数据每1秒钟转换一次，修改 PA1引脚电压为3.3V、1.6V、0V，即可看到在3.3V和0V下会产生电压监测中断，在1.6V不会产生电压监测中断
