KDS的K60F系列工程该如何建呢？

我的芯片是MK60FN1M0VLQ15，外围是50Mhz的晶振，工作在PEE模式。想要一个基于KDS开发环境的工程设置过程。另外，我还想知道F系列和D系列，除了浮点运算以外还有什么区别。

首先，感谢楼主的发帖。
其实，关于这点，你可以查看我们的K60PB， 链接：http://cache.freescale.com/zh-Ha ... amp;WT_TYPE=Product Briefs&WT_VENDOR=FREESCALE&WT_FILE_FORMAT=pdf&WT_ASSET=Documentation
带F的都是120M以上的，而D的基本都是100M在内以下的，你可以对比下这两款的模块，在PB中有讲。
另外，关于MK60FN1M0VLQ15的KDS工程，我待会配置一个供你参考，还请耐心等待下。

楼主，你外围的50Mhz是接在System oscillator 0 还是1？
另外是reference clock还是晶振？

外接晶振，还有我想知道，D系列和F系列的串口，DMA，FTM，DA,AD
等配置有没有区别呢。

我想知道，就是D的代码能不能直接移植到F系列使用。也就是说寄存器有没有变化。

fyzhuhui 发表于 2014-7-28 10:47
外接晶振，还有我想知道，D系列和F系列的串口，DMA，FTM，DA,AD
等配置有没有区别呢。 ...

关于这点，我们官方有一个应用笔记详细讲了100M和120M的区别，你可以参考下：Kinetis 100 MHz Rev 1.x to 120 MHz Migration Guide
主要是在100m的基础上增加寄存器，增加功能。

fyzhuhui 发表于 2014-7-28 10:47
外接晶振，还有我想知道，D系列和F系列的串口，DMA，FTM，DA,AD
等配置有没有区别呢。 ...

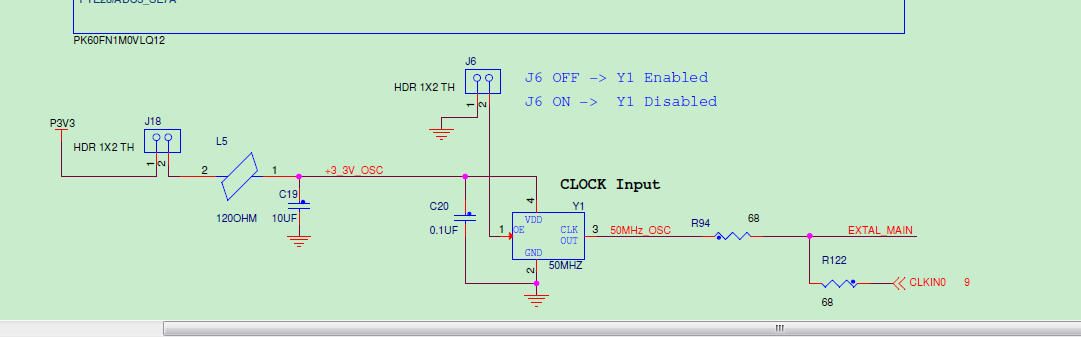

外接晶振是有限制的，最大就32M哦，所以你应该是reference clock，和我们的tower一样。

EXTAL引脚接50M的时钟。

k60f150_test.rar (1.33 MB, 下载次数: 70)

2014-7-28 11:05 上传

点击文件名下载附件

这个配置的是PEE的，你测试下。
主频150M，bus 75M，
具体看程序配置。

我下一下看看。

KDS有没有近乎严苛的中文，空格要求。

是因为你没有导工程进来，楼主你把工程导进来啊。
在project explorer窗口，右击，选择import，然后点击general下的existing project into workspace，然后把路径选到我给你的工程那里，就会导进来了。

有点复杂呀

fyzhuhui 发表于 2014-7-28 12:20
有点复杂呀

还没弄好吗？很简单的啊，或者你直接把工程里的.project拖进到project explorer窗口。

拖不动，
现在可以了，现在在配置下载器。这个页面，你看该怎么选呢？

fyzhuhui 发表于 2014-7-28 13:22
拖不动，
现在可以了，现在在配置下载器。这个页面，你看该怎么选呢？

你要用什么下载器?
在 debug configurations中配置.

jlink的jtag

你能不能录一个视频，就是从开始建工程，到配置JLINK/JTAG的下载器介绍一下。

fyzhuhui 发表于 2014-7-28 13:35
你能不能录一个视频，就是从开始建工程，到配置JLINK/JTAG的下载器介绍一下。 ...

你的建议很好，以后我会考虑弄 一个这样的视频。
我先教你如何去建这个。

恩，盼望着。因为这些设置，看手册很难的，一个过不去，就不知道怎么回事了。

fyzhuhui 发表于 2014-7-28 13:34
jlink的jtag

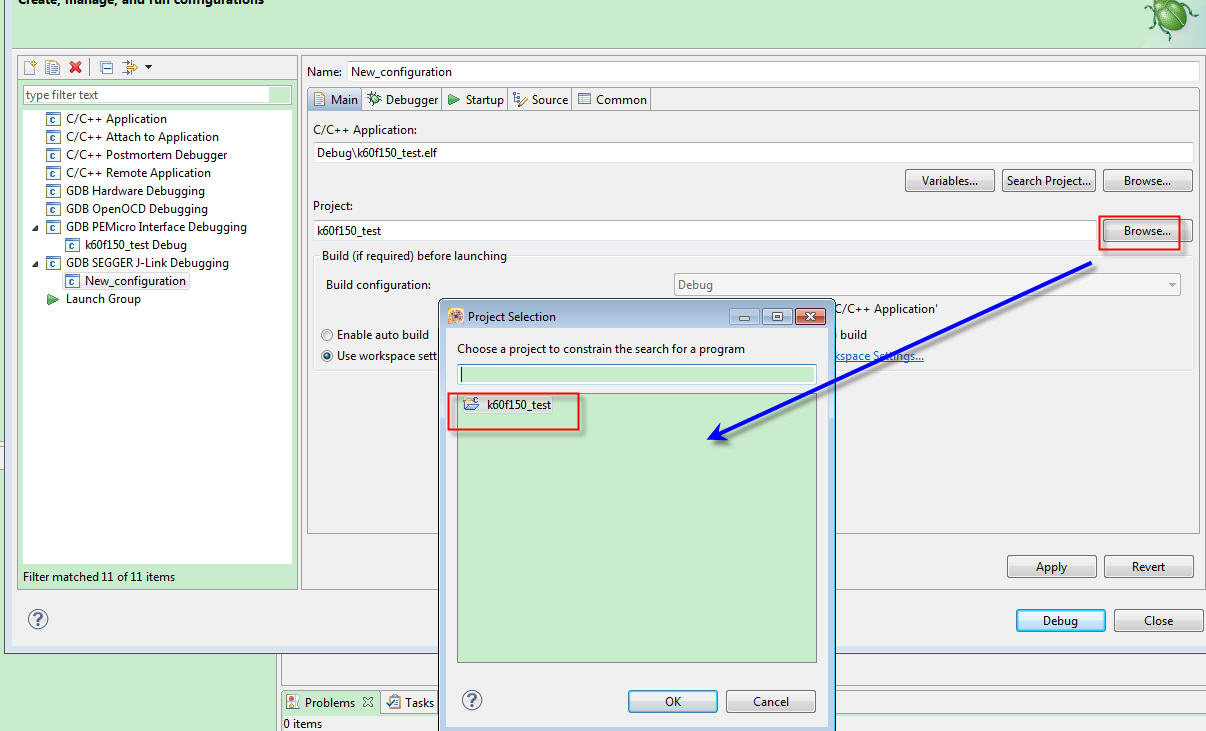

1： run->debug configurations. 或者直接点击小爬虫后面的下拉选择。
2：选择JLINK DEBUGGING,右击选择new


3，配置main
选择project后面的browse选择到你的工程

4，选择接口为JTAG。


5，点击Apply， debug就可以了 。
