Microchip Technology MPLAB® PICkit™5内电路调试器/编程器

Microchip Technology MPLAB® PICkit™ 5内电路调试器/编程器支持对所有Microchip元件（包括PIC® 、dsPIC® 、AVR® 和SAM (ARM®) 器件）进行快速原型设计和便携式生产就绪编程。该套件与MPLAB X集成开发环境 (IDE) 结合使用，为调试和编程提供功能强大、简单易用的图形用户界面 (GUI)。MPLAB PICkit 5还可通过蓝牙® 连接用作MPLAB Programmer-To-Go (PTG) 移动应用的独立调试器/编程器。这款多功能编程配套产品可针对用户的解决方案进行原型设计和调试。拔下插头，然后将解决方案部署到现场。

MPLAB PICkit 5支持具有流式UART虚拟通信端口（VCP）的四线JTAG或串行线调试（SWD）等各种接口，借助调试器适配器板（AC102015），可以将标准连接器用于JTAG、SWD、ICSP和AVR协议。借助独特的programmer-to-go功能，PICkit 5还可由目标板供电，只需按下徽标下隐藏的按钮即可对默认图像进行编程。用户还可以使用MPLAB PTG移动应用程序通过蓝牙连接，浏览工具中安装的micro SDTM卡以获得不同的图像，并从应用程序开始对目标板进行编程。

特性

• 通过USB Type-C™电缆连接到计算机
• 通过USB或目标器件供电，可以选择为目标供电（高达150mA）
• 8引脚SIL编程连接器，可选择使用各种接口
• 使用MPLAB X IDE或MPLAB IPE对器件进行编程
• 支持

  • Programmer-To-Go (PTG)，现场对设备进行编程
  • MPLAB PTG iOS/Android应用，用于通过蓝牙选择和管理PTG程序图像
  • 虚拟通信端口 (VCOM)
  • 多个硬件/软件断点、秒表和源代码文件调试
  • 通过MPLAB X IDE或MPLAB IPE中的全新/更新包实现新器件/特性

• 调试

  • 实时调试用户自己硬件上的应用程序
  • 以器件全速运行

• 根据内部事件设置断点
• 监控内部文件寄存器
• 配置引脚驱动器
• 通过指示灯条指示调试器状态
• 工作温度范围：0°C至+70°C


• 性能/速度

  • 实时操作系统（RTOS）
  • 开关设备时不会发生固件下载延迟
  • 32位MCU，运行频率为300MHz

• 安全性

  • 当目标需要外部电源时，从调试器接收反馈
  • 支持目标电源电压

    • 低压程序模式进入：1.2V至5.0V
    • 高压程序模式进入：1.8V至5.0V

  • 在探头驱动器中添加了保护电路，以防止来自目标的电涌
  • VDD 和VPP 电压监测器可提供过压保护/所有线路均具有过流保护功能
  • 具有可编程范围的电阻值及方向（上拉、下拉或不存在）的编程/调试引脚
  • 可控编程速度提供灵活性，解决目标板设计问题

• 符合CE标准和RoHS指令


套件内容

• 矩形MPLAB PICkit5单元，采用耐用的黑色塑料外壳，带有带指示灯条的有刷金属顶部

  • USB Type-C连接器
  • 8引脚单列直插 (SIL) 连接器
  • Micro Sd卡插槽
  • 紧急恢复按钮
  • 系索连接器




• USB Type-C电缆，可提供：

  • 调试器和计算机之间的通信
  • 调试器供电

• 蓝牙5.0认证模块，用于MPLAB PTG应用和MPLAB PICkit 5之间通信
• 2个MPLAB PICkit 5内电路调试器/编程器贴纸


必要设备

• 可用USB 2.0端口
• Microsoft Windows® 7或更高版本、macOS®或Linux®
• MPLAB X IDE 6.10或更高版本

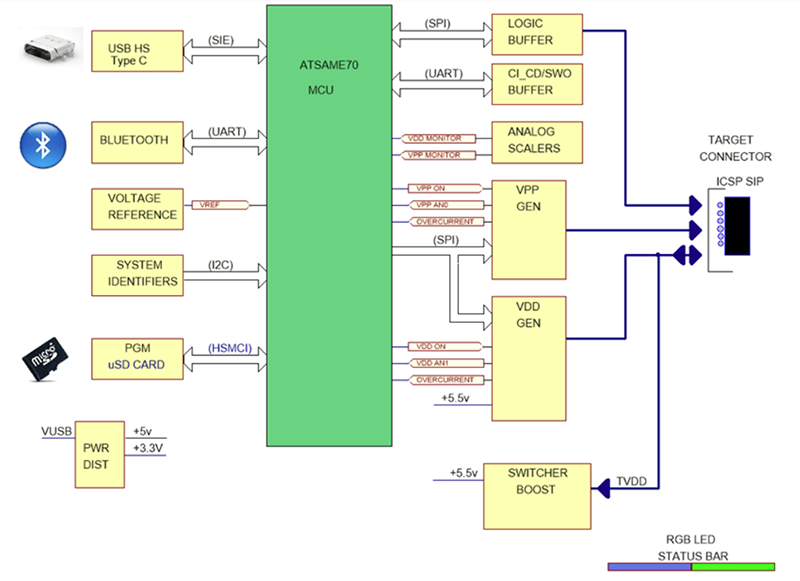

方框图
