GD32学习笔记5 一GD32的供电系统的学习

[复制链接]
 楼主| sunmeat 发表于 2014-8-7 15:51 | 显示全部楼层 |阅读模式
供电系统, 学习笔记, 引脚, 芯片, LDO
本帖最后由 sunmeat 于 2014-8-7 15:57 编辑

所研究的芯片为GD32F150的芯片，48引脚的那款
1.GD32有一个BAT的引脚，可以用电池来供电
2.VDD引脚就不用说了吧，注意不可以用5V供电，最大供电电压为3.6V
3.手册上说有个1.2V的LDO，注意这个1.2V是给内核供电的，不是像别的芯片一样有个LDO引脚，可以输出1.2V电压的


回复 赏

举报

相关帖子
 楼主| sunmeat 发表于 2014-8-7 15:54 | 显示全部楼层
图像 215.png
1.2V给内核供电的内核图
回复 赏

举报

 楼主| sunmeat 发表于 2014-8-7 15:58 | 显示全部楼层
GD32供电电压表
图像 217.png
回复 赏

举报

 楼主| sunmeat 发表于 2014-8-7 17:44 | 显示全部楼层
再来一张电源域概览，改图可统一看出VDD，VDDA，VBAT，LDO分别给哪些模块供电
图像 222.png
回复 赏

举报

 楼主| sunmeat 发表于 2014-8-7 17:56 | 显示全部楼层
下面解释一下上图中出现的简称的意思
VBAT  电池供电引脚，不用VBAT引脚时，通过100nf的陶瓷滤波电容接到VDD引脚上面
回复 赏

举报

 楼主| sunmeat 发表于 2014-8-7 17:57 | 显示全部楼层
VDD  芯片的数字供电引脚，最大不超过3.6V，不可以小于2.6V
回复 赏

举报

 楼主| sunmeat 发表于 2014-8-7 17:58 | 显示全部楼层
VDDA  芯片的模拟电源供电引脚，
图像 223.png
回复 赏

举报

 楼主| sunmeat 发表于 2014-8-9 10:31 | 显示全部楼层
PA0，PC13是WKUP引脚，，NRST是外部复位引脚
回复 赏

举报

 楼主| sunmeat 发表于 2014-8-9 10:32 | 显示全部楼层
本帖最后由 sunmeat 于 2014-8-9 10:36 编辑

下面介绍Vbat供电支持的领域
图像 231.png

回复 赏

举报

 楼主| sunmeat 发表于 2014-8-9 10:35 | 显示全部楼层
BPOR 备份域上电复位
回复 赏

举报

 楼主| sunmeat 发表于 2014-8-9 10:35 | 显示全部楼层
BREG 备份寄存器
回复 赏

举报

 楼主| sunmeat 发表于 2014-8-9 10:36 | 显示全部楼层
RTC 实时时钟
回复 赏

举报

 楼主| sunmeat 发表于 2014-8-9 10:36 | 显示全部楼层
LSE  低速外部晶体振荡器
回复 赏

举报

 楼主| sunmeat 发表于 2014-8-9 10:37 | 显示全部楼层

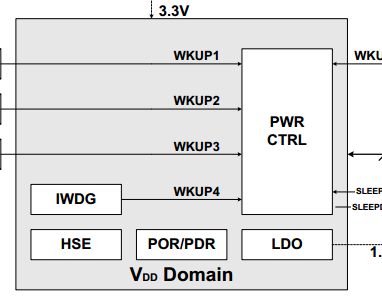

然后是VDD支持的域
图像 232.png
回复 赏

举报

 楼主| sunmeat 发表于 2014-8-9 10:38 | 显示全部楼层
HSE 高速外部晶体振荡器
回复 赏

举报

 楼主| sunmeat 发表于 2014-8-9 10:39 | 显示全部楼层
IWDG 独立的看门狗
回复 赏

举报

 楼主| sunmeat 发表于 2014-8-9 10:49 | 显示全部楼层
POR/PDR 上电掉电复位
回复 赏

举报

 楼主| sunmeat 发表于 2014-8-9 10:50 | 显示全部楼层
PWR_CTRL 电源控制寄存器
回复 赏

举报

 楼主| sunmeat 发表于 2014-8-9 10:51 | 显示全部楼层
LDO 1.2V电压调整器
回复 赏

举报

 楼主| sunmeat 发表于 2014-8-9 10:54 | 显示全部楼层
本帖最后由 sunmeat 于 2014-8-9 10:57 编辑

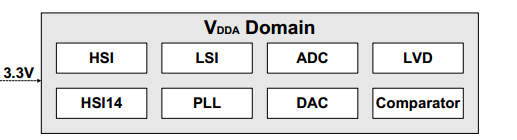

最后是VDDA支持的域
图像 233.png
回复 赏

举报
