从零开始设计RISC-V处理器——单周期处理器的设计

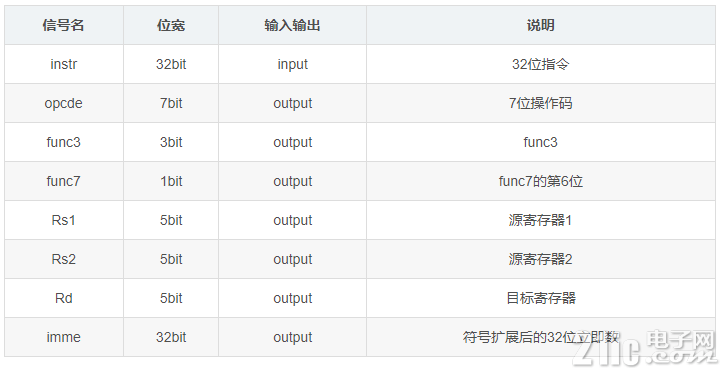

模块的输入输出端口定义如下：

代码如下：

复制

`include "define.v"

module instr_decode(

        input [31:0]instr,

        output [6:0]opcode,

        output [2:0]func3,

        output func7,

        output [4:0]Rs1,

        output [4:0]Rs2,

        output [4:0]Rd,

        output [31:0]imme

         );



        wire I_type;

        wire U_type;

        wire J_type;

        wire B_type;

        wire S_type;



        wire [31:0]I_imme;

        wire [31:0]U_imme;

        wire [31:0]J_imme;

        wire [31:0]B_imme;

        wire [31:0]S_imme;





        assign opcode=instr[6:0];

        assign func3=instr[14:12];

        assign func7=instr[30];

        assign Rs1=instr[19:15];

        assign Rs2=instr[24:20];

        assign Rd =instr[11:7];



        assign I_type=(instr[6:0]==`jalr) | (instr[6:0]==`load) | (instr[6:0]==`I_type);

        assign U_type=(instr[6:0]==`lui) | (instr[6:0]==`auipc);

        assign J_type=(instr[6:0]==`jal);

        assign B_type=(instr[6:0]==`B_type);

        assign S_type=(instr[6:0]==`store);





        assign I_imme={{20{instr[31]}},instr[31:20]};

        assign U_imme={instr[31:12],{12{1'b0}}};

        assign J_imme={{12{instr[31]}},instr[19:12],instr[20],instr[30:21],1'b0};

        assign B_imme={{20{instr[31]}},instr[7],instr[30:25],instr[11:8],1'b0};

        assign S_imme={{20{instr[31]}},instr[31:25],instr[11:7]};



        assign imme= I_type?I_imme :

                                 U_type?U_imme :

                                 J_type?J_imme :

                                 B_type?B_imme :

                                 S_type?S_imme : 32'd0;





endmodule

3.ALU模块
ALU模块主要进行数据的运算，根据ALU的控制模块产生的控制信ALU_CTL决定ALU进行的运算类型。

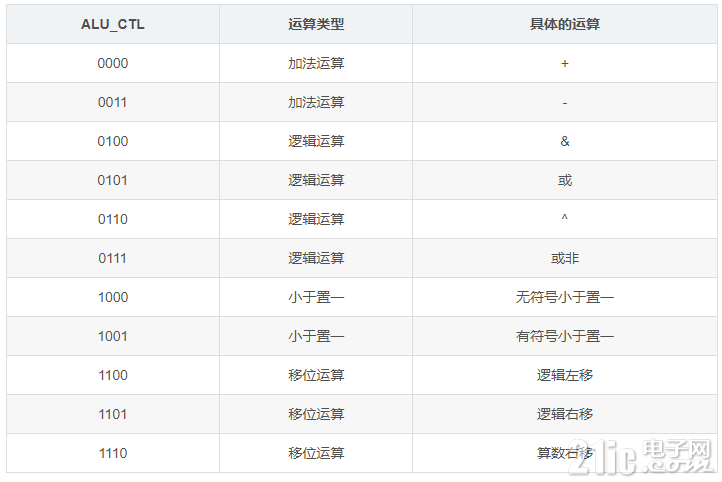

ALU_CTL对应的运算关系如下：

由以上表格可以看出，ALU的运算类型分为加法运算，逻辑运算，小于置一，移位运算，根据ALU_CTL的高两位便可以判断出要执行的运算类型。

（1）加法运算：由加法器实现，减法实质上也是加法。
对于A-B，可以看作A+(-B)。
对于补码表示的二进制数，天然地有如下关系：
A+(~A)=32’b1111_1111_1111_1111_1111_1111_1111_1111=-1;
因此，-A=(~A)+1，这便是我们常说的补码等于反码加1，其实更严谨的说法应该是，一个数的相反数，等于这个数按位取反再加一。
于是，对于减法运算，可以做如下转换：
A-B=A+(-B)=A+（B的补码）+1；

另外，加法运算还应检测是否溢出，检测依据就是：当数为负数时，最左侧的位为0，或者数为正数时，最左侧的位为1。
具体细分位以下四种情况：
a.正数+正数=负数，则溢出
b.负数+负数=正数，则溢出
c.正数-负数=负数，则溢出
d.负数-正数=正数，则溢出

（2）逻辑运算，用逻辑门阵列实现即可。

（3）小于置一，实质上是减法运算。根据加法器的运算结果，进一步判断是否小于。

（4）移位运算，这里直接使用移位运算符（>>,<<）。

以上就是ALU的主要运算部件的设计，可以看到，加法器和移位运算比较复杂，但这里直接用Verilog的运算符实现的，后续会尝试设计超前进位加法器代替“+”以及用位拼接运算代替“>>,<<”,以提升CPU的性能。

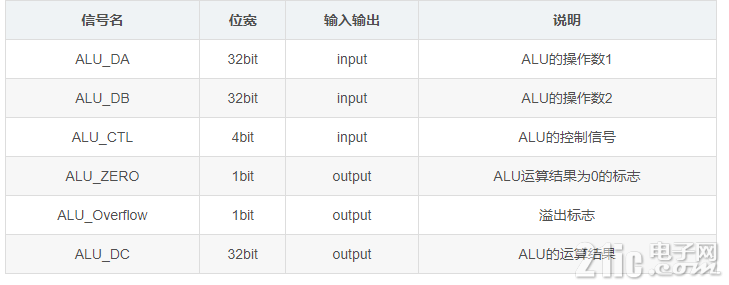

模块的输入输出端口定义如下：

代码如下：

复制

module alu(

           ALU_DA,

       ALU_DB,

       ALU_CTL,

       ALU_ZERO,

       ALU_OverFlow,

       ALU_DC

        );

        input [31:0]    ALU_DA;

    input [31:0]    ALU_DB;

    input [3:0]     ALU_CTL;

    output          ALU_ZERO;

    output          ALU_OverFlow;

    output reg [31:0]   ALU_DC;



//********************generate ctr***********************

wire SUBctr;

wire SIGctr;

wire Ovctr;

wire [1:0] Opctr;

wire [1:0] Logicctr;

wire [1:0] Shiftctr;



assign SUBctr = (~ ALU_CTL[3]  & ~ALU_CTL[2]  & ALU_CTL[1]) | ( ALU_CTL[3]  & ~ALU_CTL[2]);

assign Opctr = ALU_CTL[3:2];

assign Ovctr = ALU_CTL[0] & ~ ALU_CTL[3]  & ~ALU_CTL[2] ;

assign SIGctr = ALU_CTL[0];

assign Logicctr = ALU_CTL[1:0];

assign Shiftctr = ALU_CTL[1:0];



//********************************************************



//*********************logic op***************************

reg [31:0] logic_result;



always@(*) begin

    case(Logicctr)

        2'b00:logic_result = ALU_DA & ALU_DB;

        2'b01:logic_result = ALU_DA | ALU_DB;

        2'b10:logic_result = ALU_DA ^ ALU_DB;

        2'b11:logic_result = ~(ALU_DA | ALU_DB);

        endcase

end



//********************************************************

//************************shift op************************

wire [4:0]     ALU_SHIFT;

wire [31:0] shift_result;

assign ALU_SHIFT=ALU_DB[4:0];



Shifter Shifter(.ALU_DA(ALU_DA),

                .ALU_SHIFT(ALU_SHIFT),

                                .Shiftctr(Shiftctr),

                                .shift_result(shift_result));



//********************************************************

//************************add sub op**********************

wire [31:0] BIT_M,XOR_M;

wire ADD_carry,ADD_OverFlow;

wire [31:0] ADD_result;



assign BIT_M={32{SUBctr}};

assign XOR_M=BIT_M^ALU_DB;



Adder Adder(.A(ALU_DA),

            .B(XOR_M),

                        .Cin(SUBctr),

                        .ALU_CTL(ALU_CTL),

                        .ADD_carry(ADD_carry),

                        .ADD_OverFlow(ADD_OverFlow),

                        .ADD_zero(ALU_ZERO),

                        .ADD_result(ADD_result));



assign ALU_OverFlow = ADD_OverFlow & Ovctr;



//********************************************************

//**************************slt op************************

wire [31:0] SLT_result;

wire LESS_M1,LESS_M2,LESS_S,SLT_M;



assign LESS_M1 = ADD_carry ^ SUBctr;

assign LESS_M2 = ADD_OverFlow ^ ADD_result[31];

assign LESS_S = (SIGctr==1'b0)?LESS_M1:LESS_M2;

assign SLT_result = (LESS_S)?32'h00000001:32'h00000000;



//********************************************************

//**************************ALU result********************

always @(*)

begin

  case(Opctr)

     2'b00:ALU_DC<=ADD_result;

     2'b01:ALU_DC<=logic_result;

     2'b10:ALU_DC<=SLT_result;

     2'b11:ALU_DC<=shift_result;

  endcase

end



//********************************************************

endmodule





//********************************************************

//*************************shifter************************

module Shifter(input [31:0] ALU_DA,

               input [4:0] ALU_SHIFT,

                           input [1:0] Shiftctr,

                           output reg [31:0] shift_result);





     wire [5:0] shift_n;

         assign shift_n = 6'd32 - Shiftctr;

     always@(*) begin

           case(Shiftctr)

           2'b00:shift_result = ALU_DA << ALU_SHIFT;

           2'b01:shift_result = ALU_DA >> ALU_SHIFT;

           2'b10:shift_result = ({32{ALU_DA[31]}} << shift_n) | (ALU_DA >> ALU_SHIFT);

           default:shift_result = ALU_DA;

           endcase

         end





endmodule



//*************************************************************

//***********************************adder*********************

module Adder(input [31:0] A,

             input [31:0] B,

                         input Cin,

                         input [3:0] ALU_CTL,

                         output ADD_carry,

                         output ADD_OverFlow,

                         output ADD_zero,

                         output [31:0] ADD_result);





    assign {ADD_carry,ADD_result}=A+B+Cin;

   assign ADD_zero = ~(|ADD_result);

   assign ADD_OverFlow=((ALU_CTL==4'b0001) & ~A[31] & ~B[31] & ADD_result[31])

                      | ((ALU_CTL==4'b0001) & A[31] & B[31] & ~ADD_result[31])

                      | ((ALU_CTL==4'b0011) & A[31] & ~B[31] & ~ADD_result[31])

                                          | ((ALU_CTL==4'b0011) & ~A[31] & B[31] & ADD_result[31]);

endmodule

4.PC寄存器
PC寄存器用以更新pc的值。
顺序执行时，pc_new=pc+4,条件跳转时，pc_new=pc+imme。
jalr时，pc_new=data(Rs1)+imme。

模块的输入输出端口定义如下：

代码如下：

复制

`include "define.v"

module pc_reg(

        clk,

        rst_n,

        pc_new,

        pc_out

    );

        input clk;

        input rst_n;

        input [31:0]pc_new;



        output reg [31:0]pc_out;



        always@(posedge clk or negedge rst_n)

        begin

                if(!rst_n)

                        pc_out<=`zero_word;

                else

                        pc_out<=pc_new;

        end



endmodule

5.数据通路
数据通路就是将以上的几个关键的部件进行连接，为了形成完整的数据通路，还必须添加一些多路选择器，作用是对不同信号的来源进行选择，并输出到相应的模块。
比如：写入寄存器的数据来源有5个，分别是：ALU的运算结果，数据存储器读出的数据，pc+4,lui的立即数 ，auipc的pc+imme。

pc的来源有3个：pc+4,pc+imme,Read_data1+imme。
另外，还需要加入两个加法器，分别计算pc+4和pc+imme。

模块的输入输出端口定义如下：
