5、代码示例
1、读写数据

复制
  1. /**


  2.   *  功能：IIC写一个字节


  3.   *  入口参数：reg，寄存器地址；data，数据


  4.   *  返回值：0，正常；1，错误


  5.   */


  6. u8 MPU_Write_Byte(u8 reg,u8 data)


  7. {


  8.         MPU_IIC_Start();


  9.         MPU_IIC_Send_Byte((MPU_ADDR<<1)|0);//ADDR左移一位+写操作


  10.         if(MPU_IIC_Wait_Ack())//等待应答


  11.         {


  12.                 MPU_IIC_Stop();


  13.                 return 1;


  14.         }


  15.         MPU_IIC_Send_Byte(reg);


  16.         MPU_IIC_Wait_Ack();


  17.         MPU_IIC_Send_Byte(data);


  18.         if(MPU_IIC_Wait_Ack())


  19.         {


  20.                 MPU_IIC_Stop();


  21.                 return 1;


  22.         }


  23.         MPU_IIC_Stop();


  24.         return 0;


  25. }


  26.


  27. /**


  28.   *  功能：IIC读一个字节


  29.   *  入口参数：reg，寄存器地址


  30.   *  返回值：数据


  31.   */


  32. u8 MPU_Read_Byte(u8 reg)


  33. {


  34.         u8 res;


  35.         MPU_IIC_Start();


  36.         MPU_IIC_Send_Byte((MPU_ADDR<<1)|0);//外设地址+写命令


  37.         MPU_IIC_Wait_Ack();


  38.         MPU_IIC_Send_Byte(reg);//寄存器地址


  39.         MPU_IIC_Wait_Ack();


  40.         MPU_IIC_Start();


  41.         MPU_IIC_Send_Byte((MPU_ADDR<<1)|1);


  42.         MPU_IIC_Wait_Ack();


  43.         res = MPU_IIC_Read_Byte(0);


  44.         MPU_IIC_Stop();


  45.         return res;


  46. }


  47. /**


  48.   *  功能：IIC连续写


  49.   *  入口参数：addr，外设地址；reg，寄存器地址；len，写入长度；buf，数据


  50.   *  返回值：0，正常；1，错误


  51.   */


  52. u8 MPU_Write_Len(u8 addr,u8 reg,u8 len,u8 *buf)


  53. {


  54.         u8 i;


  55.         MPU_IIC_Start();


  56.         MPU_IIC_Send_Byte((addr<<1)|0);


  57.         if(MPU_IIC_Wait_Ack())


  58.         {


  59.                 MPU_IIC_Stop();


  60.                 return 1;


  61.         }


  62.         MPU_IIC_Send_Byte(reg);


  63.         MPU_IIC_Wait_Ack();


  64.         for(i=0;i<len;i++)


  65.         {


  66.                 MPU_IIC_Send_Byte(buf[i]);


  67.                 if(MPU_IIC_Wait_Ack())


  68.                 {


  69.                         MPU_IIC_Stop();


  70.                         return 1;


  71.                 }


  72.         }


  73.         MPU_IIC_Stop();


  74.         return 0;


  75. }


  76. /**


  77.   *  功能：IIC连续读


  78.   *  入口参数：addr，外设地址；reg，寄存器地址；len，读取长度；buf，储存数据


  79.   *  返回值：0,正常；1，错误


  80.   */


  81. u8 MPU_Read_Len(u8 addr,u8 reg,u8 len,u8 *buf)


  82. {


  83.         MPU_IIC_Start();


  84.         MPU_IIC_Send_Byte((addr<<1)|0);


  85.         if(MPU_IIC_Wait_Ack())


  86.         {


  87.                 MPU_IIC_Stop();


  88.                 return 1;


  89.         }


  90.         MPU_IIC_Send_Byte(reg);


  91.         MPU_IIC_Wait_Ack();


  92.         MPU_IIC_Start();


  93.         MPU_IIC_Send_Byte((addr<<1)|1);


  94.         MPU_IIC_Wait_Ack();


  95.         while(len)


  96.         {


  97.                 if(len==1)


  98.                         *buf=MPU_IIC_Read_Byte(0);


  99.                 else


  100.                         *buf=MPU_IIC_Read_Byte(1);


  101.                 len--;


  102.                 buf++;


  103.         }


  104.         MPU_IIC_Stop();


  105.         return 0;


  106. }
回复 赏

收藏 举报

 楼主| 和下土 发表于 2022-5-28 20:07 | 显示全部楼层
2、陀螺仪初始化代码
复制
  1. /**


  2.   *  功能：初始化MPU6050


  3.   *  入口参数：无


  4.   *  返回值：0，成功；其他，错误


  5.   */


  6. u8 MPU_Init(void)


  7. {


  8.         u8 res;


  9.         GPIO_InitTypeDef GPIO_InitStructure;


  10.


  11.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO | RCC_APB2Periph_GPIOA,ENABLE);


  12.


  13.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_15;


  14.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;


  15.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;


  16.         GPIO_Init(GPIOA,&GPIO_InitStructure);


  17.


  18.         GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);//禁止JTAG，使PA15变为普通IO


  19.


  20.         MPU_AD0_CTRL = 0;//控制MPU6050的AD0为低电平，从机地址=0x68；


  21.                                          //                                         高电平，                  0x69；


  22.         MPU_IIC_Init();


  23.         MPU_Write_Byte(MPU_PWR_MGMT1_REG,0x80);//复位从机


  24.         delay_ms(100);


  25.         MPU_Write_Byte(MPU_PWR_MGMT1_REG,0x00);//唤醒从机


  26.         MPU_Set_Gyro_Fsr(3);//陀螺仪传感器 +-2000dps


  27.         MPU_Set_Accel_Fsr(0);//加速度传感器 +-2g


  28.         MPU_Set_Rate(50);


  29.         MPU_Write_Byte(MPU_INT_EN_REG,0x00);//关闭所有中断


  30.         MPU_Write_Byte(MPU_USER_CTRL_REG,0x00);//IIC主模式关闭


  31.         MPU_Write_Byte(MPU_FIFO_EN_REG,0x00);//关闭FIFO


  32.         MPU_Write_Byte(MPU_INTBP_CFG_REG,0x80);//INT低电平有效


  33.         res = MPU_Read_Byte(MPU_DEVICE_ID_REG);


  34.         if(res == MPU_ADDR)


  35.         {


  36.                 MPU_Write_Byte(MPU_PWR_MGMT1_REG,0x01);//设置CLKSEL PLL X轴为参考


  37.                 MPU_Write_Byte(MPU_PWR_MGMT2_REG,0x00);//加速度计和陀螺仪使能


  38.                 MPU_Set_Rate(50);


  39.         }


  40.         else


  41.                 return 1;


  42.         return 0;


  43. }


  44. /**


  45.   *  功能：设置陀螺仪传感器满量程范围


  46.   *  入口参数：fsr,0,+-250dps


  47.   *                                   1,+-500dps


  48.   *                                   2,+-1000dps


  49.   *                                   3,+-2000dps


  50.   *  返回值：0,成功；1，失败


  51.   */


  52. u8 MPU_Set_Gyro_Fsr(u8 fsr)


  53. {


  54.         return MPU_Write_Byte(MPU_GYRO_CFG_REG,fsr<<3);


  55. }


  56. /**


  57.   *  功能：设置加速度传感器满量程范围


  58.   *  入口参数：fsr，0,+-2g


  59.   *                                    1,+-4g


  60.   *                                    2,+-8g


  61.   *                                    3,+-16g


  62.   *  返回值：0,成功；1，失败


  63.   */


  64. u8 MPU_Set_Accel_Fsr(u8 fsr)


  65. {


  66.         return MPU_Write_Byte(MPU_ACCEL_CFG_REG,fsr<<3);


  67. }


  68. /**


  69.   *  功能：设置数字低通滤波器


  70.   *  入口参数：lpf，低通滤波器频率（Hz）


  71.   *  返回值：0,成功；1，失败


  72.   */


  73. u8 MPU_Set_LPF(u16 lpf)


  74. {


  75.         u8 data=0;


  76.         if(lpf>=188)data=1;


  77.         else if(lpf>=98)data=2;


  78.         else if(lpf>=42)data=3;


  79.         else if(lpf>=20)data=4;


  80.         else if(lpf>=10)data=5;


  81.         else data=6;


  82.         return MPU_Write_Byte(MPU_CFG_REG,data);


  83. }


  84. /**


  85.   *  功能：设置采样率（Fs=1KHz）


  86.   *  入口参数：rate=[4,1000]Hz


  87.   *  返回值：0,设置成功；1，设置失败


  88.   */


  89. u8 MPU_Set_Rate(u16 rate)


  90. {


  91.         u8 data;


  92.         if(rate>1000)rate=1000;


  93.         if(rate<4)rate=4;


  94.         data=1000/rate-1;


  95.         data=MPU_Write_Byte(MPU_SAMPLE_RATE_REG,data);


  96.         return MPU_Set_LPF(rate/2);


  97. }
回复 赏

收藏 举报

 楼主| 和下土 发表于 2022-5-28 20:07 | 显示全部楼层
3、获取原始数据代码
复制
  1. /**


  2.   *  功能：获取MPU内部温度


  3.   *  入口参数：无


  4.   *  返回值：温度*100


  5.   */


  6. short MPU_Get_Temperature(void)


  7. {


  8.         u8 buf[2];


  9.         short raw;


  10.         float temp;


  11.         MPU_Read_Len(MPU_ADDR,MPU_TEMP_OUTH_REG,2,buf);


  12.         raw=((u16)buf[0]<<8)|buf[1];


  13.         temp = 36.53+((double)raw)/340;


  14.         return temp*100;


  15. }


  16. /**


  17.   *  功能：获得陀螺仪原始值


  18.   *  入口参数：gx,gy,gz,陀螺仪XYZ轴原始数据（带符号）


  19.   *  返回值：0，成功；1，失败


  20.   */


  21. u8 MPU_Get_Gyroscope(short *gx,short *gy,short *gz)


  22. {


  23.         u8 buf[6],res;


  24.         res=MPU_Read_Len(MPU_ADDR,MPU_GYRO_XOUTH_REG,6,buf);


  25.         if(res == 0)


  26.         {


  27.                 *gx=((u16)buf[0]<<8)|buf[1];


  28.                 *gy=((u16)buf[2]<<8)|buf[3];


  29.                 *gz=((u16)buf[4]<<8)|buf[5];


  30.         }


  31.         return res;


  32. }


  33. /**


  34.   *  功能：获得加速度原始值


  35.   *  入口参数：ax,ay,az,加速度计XYZ的原始数据（）


  36.   *  返回值：0，正常；1，错误


  37.   */


  38. u8 MPU_Get_Accelerometer(short *ax,short *ay,short *az)


  39. {


  40.         u8 buf[6],res;


  41.         res=MPU_Read_Len(MPU_ADDR,MPU_ACCEL_XOUTH_REG,6,buf);


  42.         if(res ==0)


  43.         {


  44.                 *ax=((u16)buf[0]<<8)|buf[1];


  45.                 *ay=((u16)buf[2]<<8)|buf[3];


  46.                 *az=((u16)buf[4]<<8)|buf[5];


  47.         }


  48.         return res;


  49. }
回复 赏

收藏 举报

 楼主| 和下土 发表于 2022-5-28 20:08 | 显示全部楼层
4、DMP库函数调用
复制
  1. //mpu6050,dmp初始化


  2. //返回值:0,正常


  3. //    其他,失败


  4. u8 mpu_dmp_init(void)


  5. {


  6.         u8 res=0;


  7.         MPU_IIC_Init();         //初始化IIC总线


  8.         if(mpu_init()==0)        //初始化MPU6050


  9.         {


  10.                 res=mpu_set_sensors(INV_XYZ_GYRO|INV_XYZ_ACCEL);//设置所需要的传感器


  11.                 if(res)return 1;


  12.                 res=mpu_configure_fifo(INV_XYZ_GYRO|INV_XYZ_ACCEL);//设置FIFO


  13.                 if(res)return 2;


  14.                 res=mpu_set_sample_rate(DEFAULT_MPU_HZ);        //设置采样率


  15.                 if(res)return 3;


  16.                 res=dmp_load_motion_driver_firmware();                //加载dmp固件


  17.                 if(res)return 4;


  18.                 res=dmp_set_orientation(inv_orientation_matrix_to_scalar(gyro_orientation));//设置陀螺仪方向


  19.                 if(res)return 5;


  20.                 res=dmp_enable_feature(DMP_FEATURE_6X_LP_QUAT|DMP_FEATURE_TAP|        //设置dmp功能


  21.                     DMP_FEATURE_ANDROID_ORIENT|DMP_FEATURE_SEND_RAW_ACCEL|DMP_FEATURE_SEND_CAL_GYRO|


  22.                     DMP_FEATURE_GYRO_CAL);


  23.                 if(res)return 6;


  24.                 res=dmp_set_fifo_rate(DEFAULT_MPU_HZ);        //设置DMP输出速率(最大不超过200Hz)


  25.                 if(res)return 7;


  26.                 res=run_self_test();                //自检


  27.                 if(res)return 8;


  28.                 res=mpu_set_dmp_state(1);        //使能DMP


  29.                 if(res)return 9;


  30.         }else return 10;


  31.         return 0;


  32. }


  33. //得到dmp处理后的数据(注意,本函数需要比较多堆栈,局部变量有点多)


  34. //pitch:俯仰角 精度:0.1°   范围:-90.0° <---> +90.0°


  35. //roll:横滚角  精度:0.1°   范围:-180.0°<---> +180.0°


  36. //yaw:航向角   精度:0.1°   范围:-180.0°<---> +180.0°


  37. //返回值:0,正常


  38. //    其他,失败


  39. u8 mpu_dmp_get_data(float *pitch,float *roll,float *yaw)


  40. {


  41.         float q0=1.0f,q1=0.0f,q2=0.0f,q3=0.0f;


  42.         unsigned long sensor_timestamp;


  43.         short gyro[3], accel[3], sensors;


  44.         unsigned char more;


  45.         long quat[4];


  46.         if(dmp_read_fifo(gyro, accel, quat, &sensor_timestamp, &sensors,&more))return 1;


  47.         /* Gyro and accel data are written to the FIFO by the DMP in chip frame and hardware units.


  48.          * This behavior is convenient because it keeps the gyro and accel outputs of dmp_read_fifo and mpu_read_fifo consistent.


  49.         **/


  50.         /*if (sensors & INV_XYZ_GYRO )


  51.         send_packet(PACKET_TYPE_GYRO, gyro);


  52.         if (sensors & INV_XYZ_ACCEL)


  53.         send_packet(PACKET_TYPE_ACCEL, accel); */


  54.         /* Unlike gyro and accel, quaternions are written to the FIFO in the body frame, q30.


  55.          * The orientation is set by the scalar passed to dmp_set_orientation during initialization.


  56.         **/


  57.         if(sensors&INV_WXYZ_QUAT)


  58.         {


  59.                 q0 = quat[0] / q30;        //q30格式转换为浮点数


  60.                 q1 = quat[1] / q30;


  61.                 q2 = quat[2] / q30;


  62.                 q3 = quat[3] / q30;


  63.                 //计算得到俯仰角/横滚角/航向角


  64.                 *pitch = asin(-2 * q1 * q3 + 2 * q0* q2)* 57.3;        // pitch


  65.                 *roll  = atan2(2 * q2 * q3 + 2 * q0 * q1, -2 * q1 * q1 - 2 * q2* q2 + 1)* 57.3;        // roll


  66.                 *yaw   = atan2(2*(q1*q2 + q0*q3),q0*q0+q1*q1-q2*q2-q3*q3) * 57.3;        //yaw


  67.         }else return 2;


  68.         return 0;


  69. }
回复 赏

收藏 举报

 楼主| 和下土 发表于 2022-5-28 20:10 | 显示全部楼层

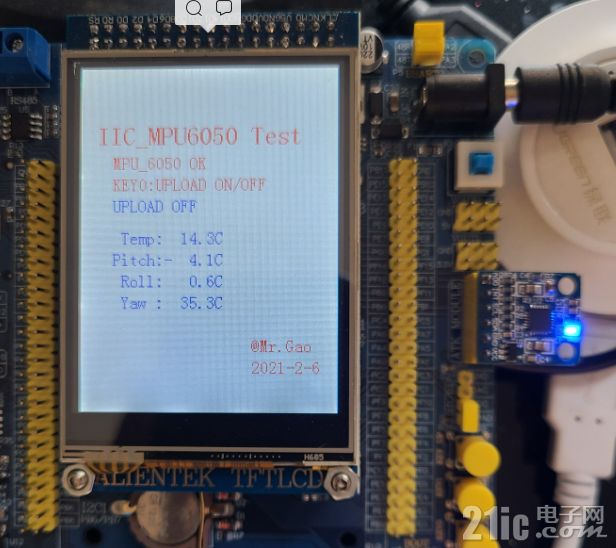

6、实验现象
回复 赏

收藏 举报

 楼主| 和下土 发表于 2022-5-28 20:11 | 显示全部楼层
回复 赏

收藏 举报

 楼主| 和下土 发表于 2022-5-28 20:12 | 显示全部楼层
7、总结
对于MPU6050数据的处理，使用DMP库是一种比较简单的办法，如果理论扎实，可以自行读取原始数据，通过四元数解算获取欧拉角。下一次我们将会把陀螺仪得到的数据发送到上位机，下次主要分析上位机的通讯协议。
回复 赏

收藏 举报

elsaflower 发表于 2022-7-8 10:29 | 显示全部楼层
有计步的功能吗
回复 赏

收藏 举报

beacherblack 发表于 2022-7-8 16:23 | 显示全部楼层
MPU6050的功能还是比较强大的。
回复 赏

收藏 举报

mickit 发表于 2022-7-9 12:55 | 显示全部楼层
可以拓展hmc5883吗
回复 赏

收藏 举报

mattlincoln 发表于 2022-7-9 13:27 | 显示全部楼层
DMP库处理MPU6050速度还可以。
回复 赏

收藏 举报

fengm 发表于 2022-7-9 14:20 | 显示全部楼层
可以使用ahrs吗
回复 赏

收藏 举报

phoenixwhite 发表于 2022-7-9 15:20 | 显示全部楼层
硬件iic吗
回复 赏

收藏 举报

janewood 发表于 2022-7-9 18:16 | 显示全部楼层
为什么不使用四元数计算呢
回复 赏

收藏 举报

youtome 发表于 2022-7-9 20:13 | 显示全部楼层
这个iic函数呢？
回复 赏

收藏 举报

happy_10 发表于 2022-7-10 14:00 | 显示全部楼层
有计步的功能吗
回复 赏

收藏 举报

xxrs 发表于 2022-7-10 14:02 | 显示全部楼层
MPU6050的功能还是比较强大的。
回复 赏

收藏 举报

stly 发表于 2022-7-10 14:04 | 显示全部楼层
可以拓展hmc5883吗
回复 赏

收藏 举报

llljh 发表于 2022-7-10 14:06 | 显示全部楼层
DMP库处理MPU6050速度还可以。
回复 赏

收藏 举报

llljh 发表于 2022-7-10 14:50 | 显示全部楼层
可以使用ahrs吗
回复 赏

收藏 举报

下一页 »
1234下一页
返回列表 发新帖
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 注册

本版积分规则

快速回复 在线客服 返回列表 返回顶部
