从零开始设计RISC-V处理器——单周期处理器的设计

代码如下：

复制

module datapath(

        input         clk,

        input   rst_n,

        input   [31:0]instr,





        input   MemtoReg,

        input   ALUSrc,

        input   RegWrite,

        input   lui,

        input   U_type,

        input   jal,

        input   jalr,

        input   beq,

        input   bne,

        input   blt,

        input   bge,

        input   bltu,

        input   bgeu,

        input   [3:0]ALUctl,



        input [31:0]Rd_mem_data,

        output  [7:0]rom_addr,

        output [31:0]Wr_mem_data,

        output [31:0]ALU_result,

        output [6:0]opcode,

        output [2:0]func3,

        output func7





    );













        wire [4:0]Rs1;

        wire [4:0]Rs2;

        wire [4:0]Rd;

        wire [31:0]imme;



        wire [31:0] Wr_reg_data;

        wire [31:0] Rd_data1;

        wire [31:0] Rd_data2;



        wire zero;



        wire [31:0]pc_order;

        wire [31:0]pc_jump;



        wire   [31:0]pc_new;

        wire [31:0]pc_out;



        wire jump_flag;



        wire [31:0]ALU_DB;

        wire [31:0]WB_data;



        wire reg_sel;

        wire [31:0]Wr_reg_data1;

        wire [31:0]Wr_reg_data2;

        wire [31:0]pc_jump_order;

        wire [31:0]pc_jalr;





        assign reg_sel=jal | jalr ;

        assign Wr_mem_data=Rd_data2;

        assign rom_addr=pc_out[9:2];

        assign pc_jalr={ALU_result[31:1],1'b0};



        pc_reg pc_reg_inst (

    .clk(clk),

    .rst_n(rst_n),

    .pc_new(pc_new),

    .pc_out(pc_out)

    );





        instr_decode instr_decode_inst (

    .instr(instr),

    .opcode(opcode),

    .func3(func3),

    .func7(func7),

    .Rs1(Rs1),

    .Rs2(Rs2),

    .Rd(Rd),

    .imme(imme)

    );



    registers registers_inst (

    .clk(clk),

    .W_en(RegWrite),

    .Rs1(Rs1),

    .Rs2(Rs2),

    .Rd(Rd),

    .Wr_data(Wr_reg_data),

    .Rd_data1(Rd_data1),

    .Rd_data2(Rd_data2)

    );





        alu alu_inst (

    .ALU_DA(Rd_data1),

    .ALU_DB(ALU_DB),

    .ALU_CTL(ALUctl),

    .ALU_ZERO(zero),

    .ALU_OverFlow(),

    .ALU_DC(ALU_result)

    );



        branch_judge branch_judge_inst (

    .beq(beq),

    .bne(bne),

    .blt(blt),

    .bge(bge),

    .bltu(bltu),

    .bgeu(bgeu),

    .jal(jal),

    .jalr(jalr),

    .zero(zero),

    .ALU_result(ALU_result),

    .jump_flag(jump_flag)

    );









//pc+4

        cla_adder32 pc_adder_4 (

    .A(pc_out),

    .B(32'd4),

    .cin(1'd0),

    .result(pc_order),

    .cout()

    );



/pc+imme

        cla_adder32 pc_adder_imme (

    .A(pc_out),

    .B(imme),

    .cin(1'd0),

    .result(pc_jump),

    .cout()

    );





/pc_sel

        mux pc_mux (

    .data1(pc_jump),

    .data2(pc_order),

    .sel(jump_flag),

    .dout(pc_jump_order)

    );

///pc_jalr

        mux pc_jalr_mux (

    .data1(pc_jalr),

    .data2(pc_jump_order),

    .sel(jalr),

    .dout(pc_new)

    );







ALUdata_sel

        mux ALU_data_mux (

    .data1(imme),

    .data2(Rd_data2),

    .sel(ALUSrc),

    .dout(ALU_DB)

    );





/ALU_result or datamem

        mux WB_data_mux (

    .data1(Rd_mem_data),

    .data2(ALU_result),

    .sel(MemtoReg),

    .dout(WB_data)

    );





Wr_data_sel

        mux jalr_mux (

    .data1(pc_order),

    .data2(WB_data),

    .sel(reg_sel),

    .dout(Wr_reg_data2)

    );



        mux lui_mux (

    .data1(imme),

    .data2(pc_jump),

    .sel(lui),

    .dout(Wr_reg_data1)

    );



        mux Wr_reg_mux (

    .data1(Wr_reg_data1),

    .data2(Wr_reg_data2),

    .sel(U_type),

    .dout(Wr_reg_data)

    );



endmodule

四.控制器
1.主控制器
由于不同类型的指令所经过的数据通路不同，所以需要有控制信号控制数据通路，使得数据经过正确的通路，得到正确的运算结果。

本设计将控制器分为两级控制，主控制器产生大部分的控制信号，子控制器是ALU控制器，产生控制ALU进行正确运算的信号。

模块的输入输出端口定义如下：

代码如下：

复制

module main_control(

        opcode,

        func3,

        MemRead,

        MemtoReg,

        ALUop,

        MemWrite,

        ALUSrc,

        RegWrite,

        lui,

        U_type,

        jal,

        jalr,

        beq,

        bne,

        blt,

        bge,

        bltu,

        bgeu,

        RW_type

    );

        input [6:0]opcode;

        input [2:0]func3;



        output   MemRead;

        output   MemtoReg;

        output   [1:0]ALUop;

        output   MemWrite;

        output   ALUSrc;

        output   RegWrite;

        output   lui;

        output   U_type;

        output   jal;

        output   jalr;

        output   beq;

        output   bne;

        output   blt;

        output   bge;

        output   bltu;

        output   bgeu;

        output   [2:0]RW_type;



        wire branch;

        wire R_type;

        wire I_type;

        wire load;

        wire store;

        wire lui;

        wire auipc;





        assign branch=(opcode==`B_type)?1'b1:1'b0;

        assign R_type=(opcode==`R_type)?1'b1:1'b0;

        assign I_type=(opcode==`I_type)?1'b1:1'b0;

        assign U_type=(lui | auipc)? 1'b1:1'b0;

        assign load=(opcode==`load)?1'b1:1'b0;

        assign store=(opcode==`store)?1'b1:1'b0;



        assign jal=(opcode==`jal)?1'b1:1'b0;

        assign jalr=(opcode==`jalr)?1'b1:1'b0;

        assign lui=(opcode==`lui)?1'b1:1'b0;

        assign auipc=(opcode==`auipc)?1'b1:1'b0;

        assign beq= branch & (func3==3'b000);

        assign bne= branch & (func3==3'b001);

        assign blt= branch & (func3==3'b100);

        assign bge= branch & (func3==3'b101);

        assign bltu= branch & (func3==3'b110);

        assign bgeu= branch & (func3==3'b111);

        assign RW_type=func3;





        enable

        assign MemRead= load;

        assign MemWrite= store;

        assign RegWrite= jal| jalr | load | I_type |R_type | U_type;



        MUX

        assign ALUSrc=load | store |I_type | jalr;  //select imme

        assign MemtoReg= load;  //select datamemory data



        ALUop

        assign ALUop[1]= R_type|branch; //R 10 I 01 B 11 add 00

        assign ALUop[0]= I_type|branch;





endmodule

2.子控制器
子控制器根据主控制器产生的ALUop信号，结合func3和func7信号来产生ALUctl信号。

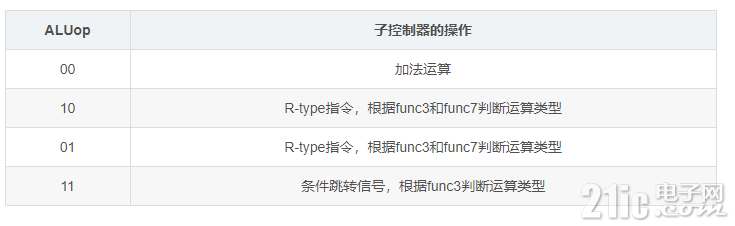

ALUop信号的设置如下：

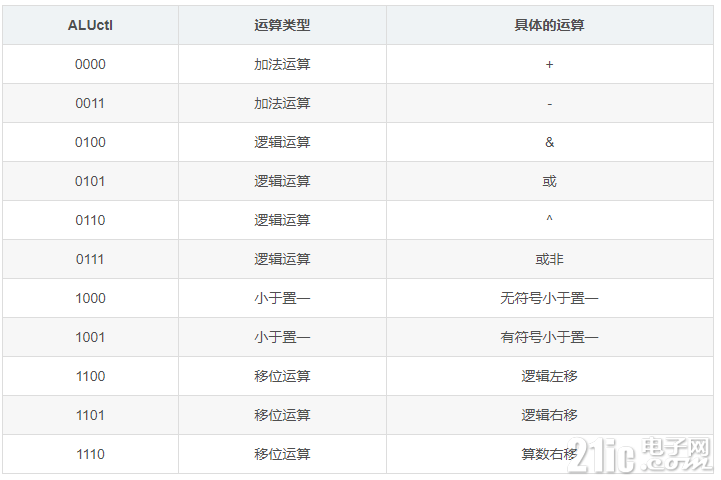

ALUctl信号设置如下：

模块的输入输出端口定义如下：

代码如下：

复制

module alu_control(

        ALUop,

        func3,

        func7,

        ALUctl

    );

        input [1:0]ALUop;

        input [2:0]func3;

        input func7;

        output [3:0]ALUctl;



        wire [3:0]branchop;

        reg  [3:0]RIop;







        assign branchop=(func3[2] & func3[1])? `SLTU : (func3[2] ^ func3[1])? `SLT : `SUB;



        always@(*)

        begin

                case(func3)

                        3'b000: if(ALUop[1] & func7) //R

                                        RIop=`SUB;

                                        else                 //I

                                        RIop=`ADD;

                        3'b001: RIop=`SLL;

                        3'b010: RIop=`SLT;

                        3'b011: RIop=`SLTU;

                        3'b100: RIop=`XOR;

                        3'b101: if(func7)

                                        RIop=`SRA;

                                        else

                                        RIop=`SRL;

                        3'b110: RIop=`OR;

                        3'b111: RIop=`AND;

                        default:RIop=`ADD;

                endcase

        end



        assign ALUctl=(ALUop[1]^ALUop[0])? RIop:(ALUop[1]&ALUop[0])?branchop:`ADD;



endmodule

3.控制器
将主控制模块和子控制模块进行实例化，得到控制模块。
代码如下：

复制

`include "define.v"

module control(

        opcode,

        func3,

        func7,

        MemRead,

        MemtoReg,

        MemWrite,

        ALUSrc,

        RegWrite,

        lui,

        U_type,

        jal,

        jalr,

        beq,

        bne,

        blt,

        bge,

        bltu,

        bgeu,

        RW_type,

        ALUctl



    );

        input          [6:0]opcode;

        input          [2:0]func3;

        input          func7;

        output   MemRead;

        output   MemtoReg;

        output   MemWrite;

        output   ALUSrc;

        output   RegWrite;

        output   lui;

        output   U_type;

        output   jal;

        output   jalr;

        output   beq;

        output   bne;

        output   blt;

        output   bge;

        output   bltu;

        output   bgeu;

        output   [2:0]RW_type;

        output   [3:0]ALUctl;



        wire [1:0]ALUop;



        main_control main_control_inst(

        .opcode(opcode),

        .func3(func3),

        .MemRead(MemRead),

        .MemtoReg(MemtoReg),

        .ALUop(ALUop),

        .MemWrite(MemWrite),

        .ALUSrc(ALUSrc),

        .RegWrite(RegWrite),

        .lui(lui),

        .U_type(U_type),

        .jal(jal),

        .jalr(jalr),

        .beq(beq),

        .bne(bne),

        .blt(blt),

        .bge(bge),

        .bltu(bltu),

        .bgeu(bgeu),

        .RW_type(RW_type)

    );



        alu_control alu_control_inst(

        .ALUop(ALUop),

        .func3(func3),

        .func7(func7),

        .ALUctl(ALUctl)

    );



endmodule

五.CPU的实现
1. RISC-V核心
将数据通路和及控制信号连接。

模块的输入输出端口定义如下：

代码如下：

复制

module riscv(

        input clk,

        input rst_n,

        input [31:0]instr,

        input [31:0]Rd_mem_data,



        output [7:0]rom_addr,



        output [31:0]Wr_mem_data,

        output W_en,

        output R_en,

        output [31:0]ram_addr,

        output [2:0]RW_type

    );



        wire [6:0]opcode;

        wire [2:0]func3;

        wire func7;

        wire MemtoReg;

        wire ALUSrc;

        wire RegWrite;

        wire lui;

        wire U_type;

        wire jal;

        wire jalr;

        wire beq;

        wire bne;

        wire blt;

        wire bge;

        wire bltu;

        wire bgeu;

        wire [3:0]ALUctl;







        control control_inst (

    .opcode(opcode),

    .func3(func3),

    .func7(func7),

    .MemRead(R_en),

    .MemtoReg(MemtoReg),

    .MemWrite(W_en),

    .ALUSrc(ALUSrc),

    .RegWrite(RegWrite),

        .lui(lui),

        .U_type(U_type),

    .jal(jal),

    .jalr(jalr),

    .beq(beq),

    .bne(bne),

    .blt(blt),

    .bge(bge),

    .bltu(bltu),

    .bgeu(bgeu),

    .RW_type(RW_type),

    .ALUctl(ALUctl)

    );



        datapath datapath_inst (

    .clk(clk),

    .rst_n(rst_n),

    .instr(instr),

    .MemtoReg(MemtoReg),

    .ALUSrc(ALUSrc),

    .RegWrite(RegWrite),

        .lui(lui),

        .U_type(U_type),

    .jal(jal),

    .jalr(jalr),

    .beq(beq),

    .bne(bne),

    .blt(blt),

    .bge(bge),

    .bltu(bltu),

    .bgeu(bgeu),

    .ALUctl(ALUctl),

    .Rd_mem_data(Rd_mem_data),

    .rom_addr(rom_addr),

    .Wr_mem_data(Wr_mem_data),

        .ALU_result(ram_addr),

        .opcode(opcode),

        .func3(func3),

        .func7(func7)

    );



endmodule

2.完整CPU
接入指令存储器和数据存储器。
代码如下：

复制

module riscv_top(

        input clk,

        input rst_n,

        output [7:0]rom_addr

    );



//        wire [7:0]rom_addr;

        wire [31:0]ram_addr;

        wire [31:0]instr;

        wire [31:0]Rd_mem_data;

        wire [31:0]Wr_mem_data;

        wire W_en;

        wire R_en;

        wire [2:0]RW_type;



        instr_memory instr_memory_inst (

    .addr(rom_addr),

    .instr(instr)

    );



        riscv riscv_inst (

    .clk(clk),

    .rst_n(rst_n),

    .instr(instr),

    .Rd_mem_data(Rd_mem_data),

    .rom_addr(rom_addr),

    .Wr_mem_data(Wr_mem_data),

    .W_en(W_en),

    .R_en(R_en),

    .ram_addr(ram_addr),

    .RW_type(RW_type)

    );









        data_memory data_memory_inst (

    .clk(clk),

    .rst_n(rst_n),

    .W_en(W_en),

    .R_en(R_en),

    .addr(ram_addr),

    .RW_type(RW_type),

    .din(Wr_mem_data),

    .dout(Rd_mem_data)

    );



endmodule

3.整体预览

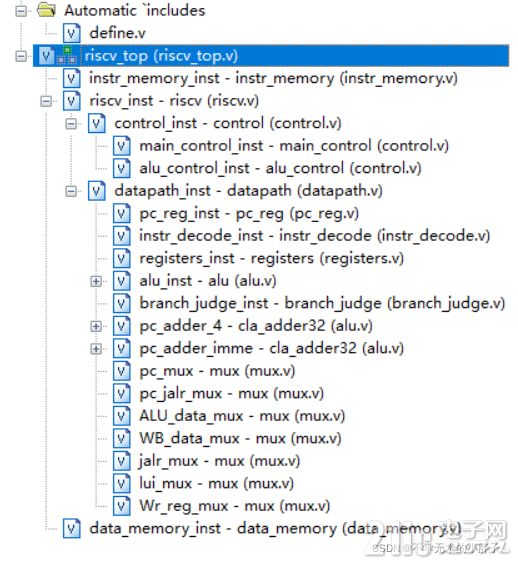

最终的代码结构如下：

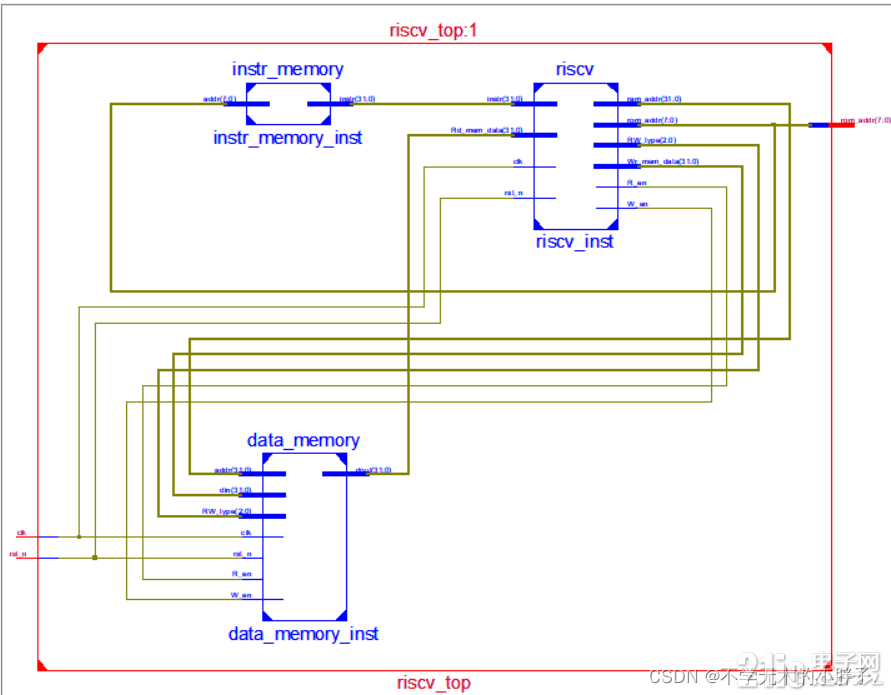

FPGA工具生成的RTL图如下：
