有用过TSC2046或STM8 SPI的兄弟帮忙解答

发表于 2010-8-6 17:24

大家好，我现在用STM8与TSC2046 进行SPI通信，读触摸屏的坐标。

现在我要端口模拟SPI已与TSC2046进行正常通信，但现在想用自有的SPI模块与其通信，但是老是不行。请教一下各位大虾。最好能提供代码供学习，谢谢！！！

我的SPI初始化：MCU为主模式，MISO，MOSI。两路全双工。

CLK_PCKENR1 |= 0x02;

SPI_CR1 = 0x10;
SPI_CR2 = 0x03;
SPI_ICR = 0x00;

SPI_CR1 |= 0x40;

发表于 2010-8-6 17:54

MCU发命令给TSC2046，2046就采样数据，这时BUSY置高，MCU提供时钟给2046。等BUSY为低后才能读数据。现在问题是在BUSY时期，我的SPI应该做什么？

发表于 2010-8-6 18:08

SPI->DR = numeric[i];
while(SPI_GetFlagStatus(SPI_FLAG_TXE) == RESET);

发表于 2010-8-6 18:23

上楼这个兄弟只是告诉我发数据。。这个我明白。

SPI_CS 是定义了端口输出。控制2046，自身作主模式用软件控制。
unsigned char temp;
void Read_2046(void)
{
   SPI_CS = 0; //MCU主模式是软件控制，这只脚控制2046的CS。
   SPI_DR = 0X90；
   while(!(SPI_SR & 0x20));

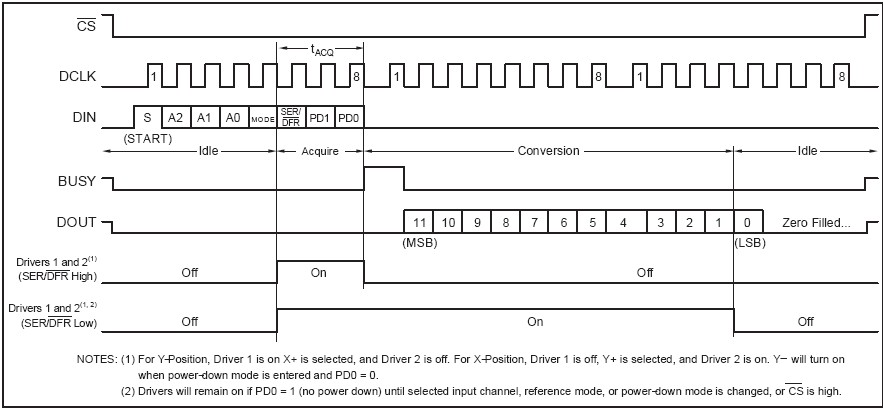

      接下来就是BUSY等待了，这个时候时钟不能停的，看上图。这个地方我不知道写

   ？？？？
然后读数据
SPI_DR = 0x00;
   while(!(SPI_SR & 0x20));
   temp = SPI_DR;

}

发表于 2010-8-6 19:36

while(!(SPI_SR & 0x20));

这个写错了。应该是 while(!(SPI_SR & 0x02));

各位大虾帮帮忙。

发表于 2010-8-7 09:42

香水城大虾，请教一下。

发表于 2010-8-7 09:58

猜想BUSY信号是从设备控制的。

如果是这样的话，这不是常用的SPI协议，无法直接用STM8的SPI模块实现。一种可行的方法是，在BUSY为高时，用程序语句翻转时钟信号，并监视BUSY信号，然后在BUSY变低后再用SPI模块操作。

发表于 2010-8-7 10:12

BUSY位一般带SPI的芯片都会带这个位，表示从设备忙，不交换数据。

而2046这个芯片，我发指令给它，2046芯片ADC采样，转换。这个时间采样，转换时间它会使从设备BUSY。
同时主设备这个时候不能断了时钟。直到BUSY为低电平，MCU才可读从设备的数据。

按香水城大虾的说法，我是不是要这样做：
1。起动SPI，发指令给从机，关闭SPI；
2。将SPI_CLK端口模拟输出时间，等待BUSY位为低电平；
3。再起动SPI，读从机ADC数据。

发表于 2010-8-7 10:25

BUSY位一般带SPI的芯片都会带这个位，表示从设备忙，不交换数据。

而2046这个芯片，我发指令给它，2046芯片ADC采样，转换。这个时间采样，转换时间它会使从设备BUSY。
同时主设备这个时候不能断了时钟。直到BUSY为低电平，MCU才可读从设备的数据。

按香水城大虾的说法，我是不是要这样做：
1。起动SPI，发指令给从机，关闭SPI；
2。将SPI_CLK端口模拟输出时间，等待BUSY位为低电平；
3。再起动SPI，读从机ADC数据。
jgphu 发表于 2010-8-7 10:12

基本就是这样。

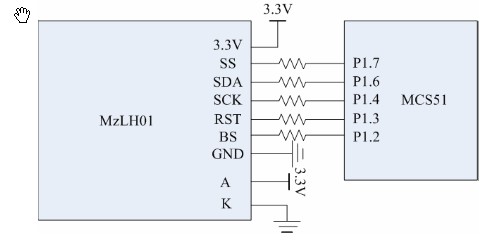

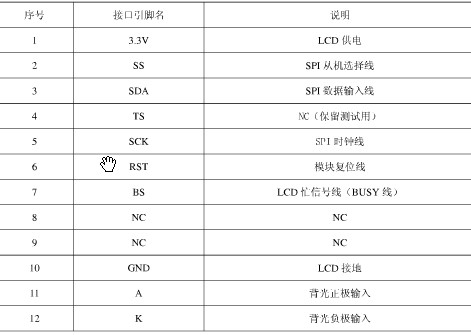

你说“BUSY位一般带SPI的芯片都会带这个位”，能再多举几个例子吗？不要只说一个厂家的，最好能不同厂家的不同功能的产品，谢谢。
