nucleo STM32F413ZH自学进程

大神勿喷，自己正在摸索进行......................................（方便大家浏览和相互学习交流，以多个帖子链接的形式来学习）
欢迎大家加群（21ic nucleo ST板卡学习交流群 216794170）大家一块学习，一起进步。
01.  开箱、装驱动、焊接排针、上电  （本帖）
02.  寻找原理图 ，板载情况介绍  （本帖）
03.搭建开发环境  https://bbs.21ic.com/icview-2408654-1-1.html
04.真枪实刀  点亮三颗RGB LED  https://bbs.21ic.com/icview-2409078-1-1.html
05.蓝色用户按钮实现 RGB LED 翻转 https://bbs.21ic.com/icview-2409314-1-1.html
06.仿造51 指针大仙神通 来个位操作点亮RGB LED

开箱 炫酷的开发板开箱中........正面 板子已经取出来（哈哈）



反面 ST以及板卡的一些信息，很是高大尚，深爱这只蝴蝶。

看下庐山真面目，自己动手丰衣足食，这块板卡的排针出厂时未焊接，自己买了点黄色的双排针已经搞定了，看上去还是挺美的。正面图  请忽视背景

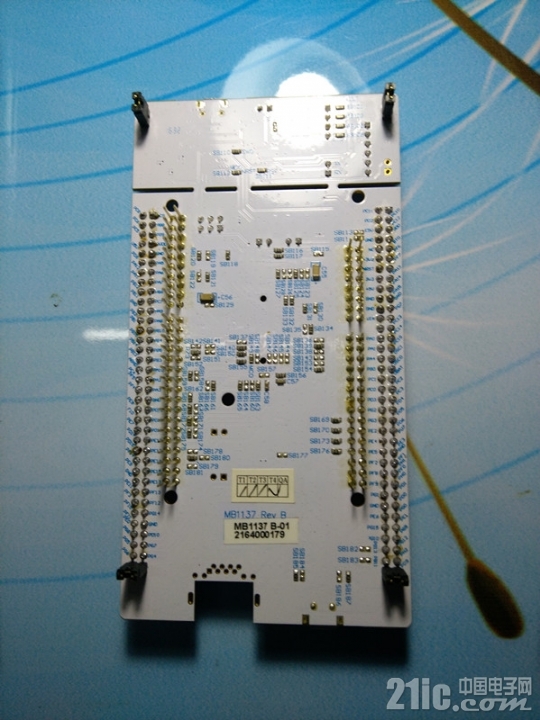

反面图  焊点请勿喷

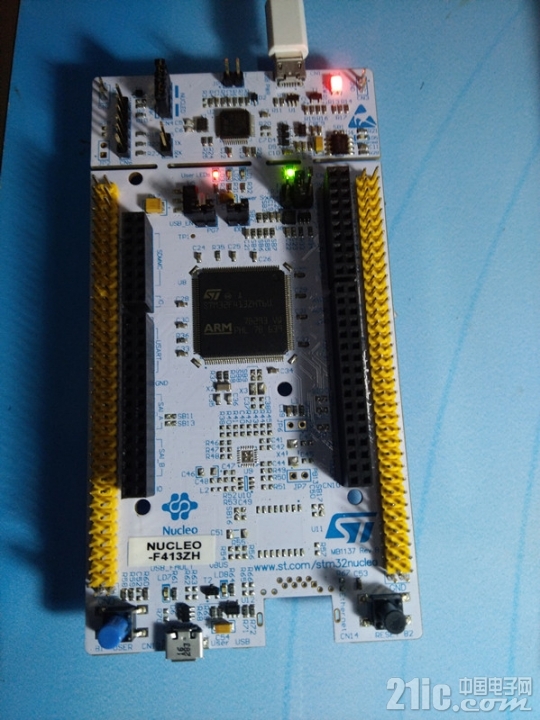

开始上电 大家请勿担心 boom三颗led  RGB用于STLink 通讯指示  绿色为电源指示灯  红色为用户指示灯。

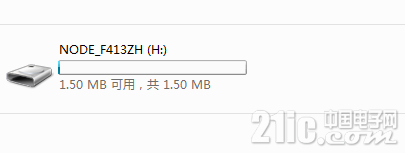

如果我们电脑事先安装好驱动，可以看到一个虚拟的磁盘，这个板卡大小为1.5M已经很牛了。

开发板原理图以及3D图形在ST官网可以下载 连接http://www.st.com/content/st_com/zh/search.html#q=MB1137-t=resources-page=1

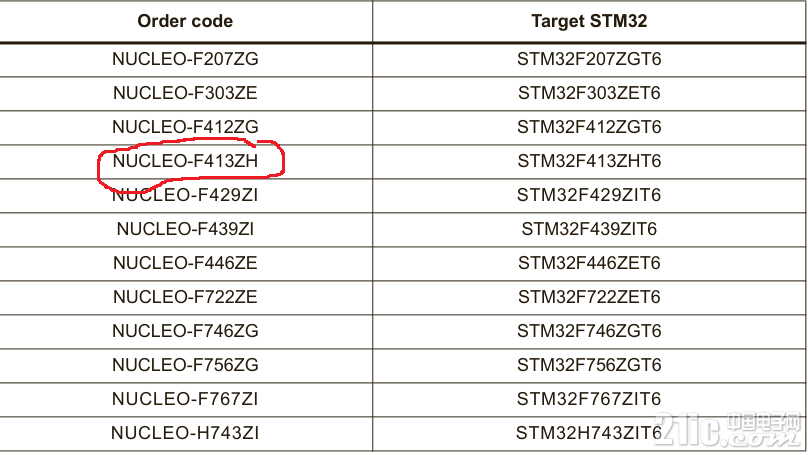

支持这么多型号板卡 我的这个板卡型号为NUCLEO STM32F413ZH

硬件框图如下 独立的STLink 可以用剪刀剪下作为单独使用。

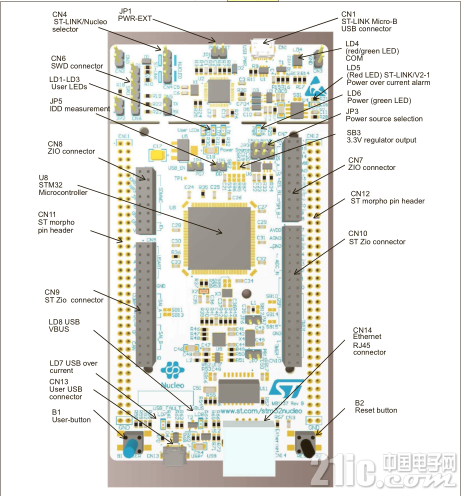

3D顶面布置图（已经标注外设和各种接口）

楼主焊工不错~

感谢分享；

nyszx 发表于 2018-1-23 16:32
楼主焊工不错~

我都不好意思了。

mmuuss586 发表于 2018-1-23 17:34
感谢分享；

感谢支持。

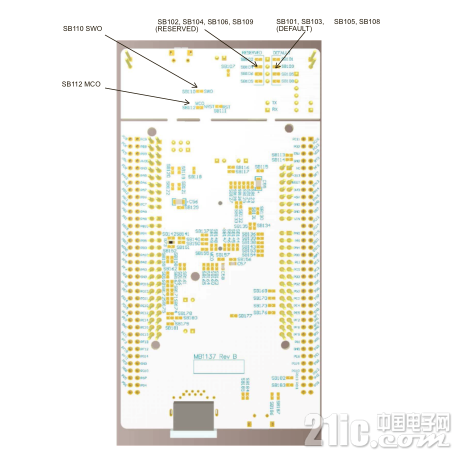

底部布局 背面设置很多短接点 大家在开发的时候可以根据自己的情况来适当的开发。

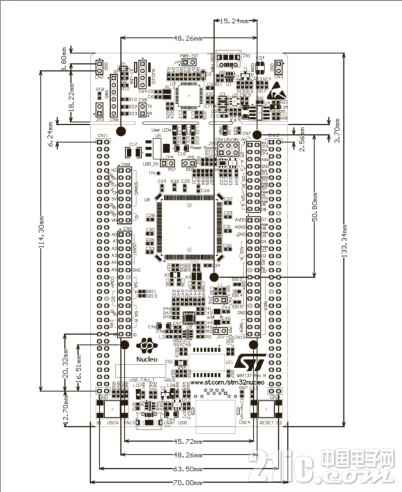

在机械制图里面 给了具体的尺寸 我们在安装时可以来参考。

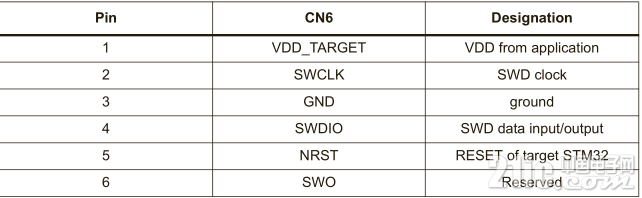

开发板的CN6为SWD接口，下图为详细描述


pin1 ：电源 +
pin2： SWD时钟
pin3：GND
pin4: SWD的数据输入与输出端
pin5：复位端
pin6：不太清楚 （保留端口）

外部电源端口的选择，这里一一都被罗列出来，在开发具体的产品时大家可以根据不同的情况来做不同外部电源的选择。

有关电源跳线的说明  U5V 作为ST——LINK总线动力来源（默认设置）

E5V和VIN5V作为电源时，应该如图设置所示

板卡所有LED介绍

LD1：绿色指示灯 连接在STM32GPIO端口上 ，PB0  （SB120 短接 SB119断开） PA5（SB120 断开 SB119短接）
LD2：蓝色指示灯 连接到PB7
LD3：红色指示灯 连接到PB14
LD4：三基色LED指示灯 ST——LINK通讯状态指示灯
LD5：USB故障指示灯 超过500MA会被点亮
LD6：电源指示灯
LD7 LD8： USB OTG驱动指示灯

按钮：
B1 :蓝色 用户按钮 连接到STM32    PC13 （SB173短接   SB180断开） PA0 （SB173断开  SB180短接）
B2: 黑色 复位按钮 连接到STM32 RESET端
