单片机 I2C操作笔记——以 AT24C04为例

1.前言
    对于大多数工程师而言，I2C永远是一个头疼的问题。相比UART和SPI而言，I2C的时序要复杂一些，I2C组合变化也丰富一些。在这里以AT24C04为例说明I2C使用过程中的一些注意点。

2.AT24C04操作示意图

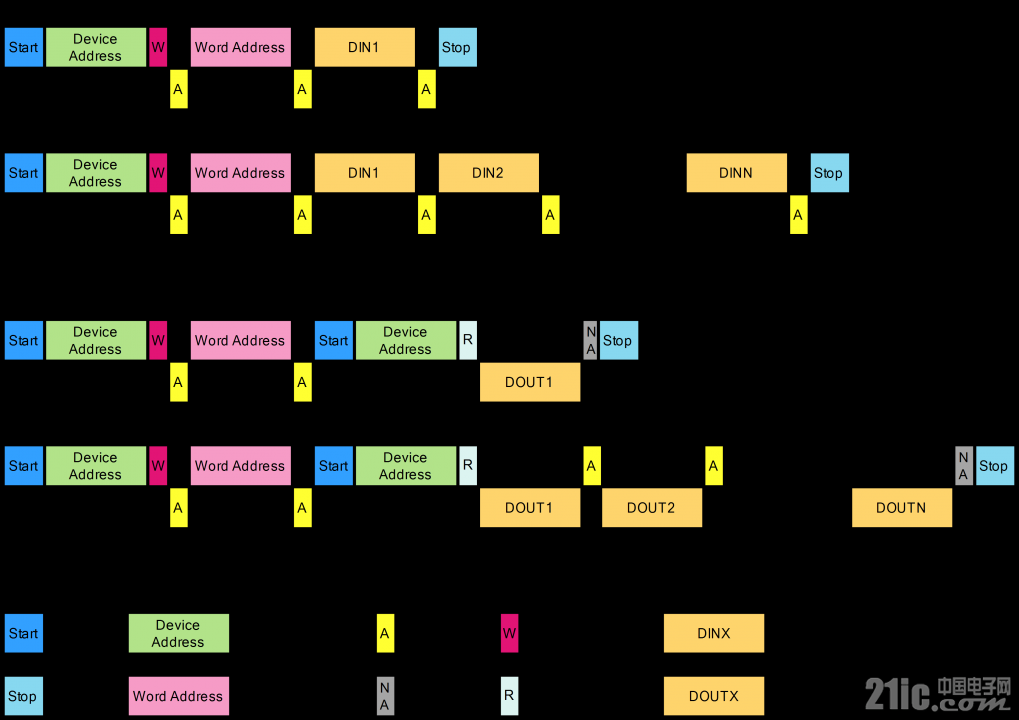

图 AT24C04操作示意图
示意图说明：示意图分阐述了4种不同的操作方式，例如写单个存储单元，写多个存储单元，读单个存储单元和写单个存储单元。对于单个操作而言，上部为MCU通过I2C输出的相关指令，下部为I2C设备的响应。例如写单个存储单元操作时，MCU发出I2C启动，设备地址，写标志位等，而I2C设备输出多个ACK。

3.若干说明
3.1 基本操作方式
I2C设备的操作可分为写单个存储字节，写多个存储字节，读单个存储字节和读多个存储字节。相对于AT24C04而言，这些读写动作相对于内部的存储单元而言，对于其他的具备I2C接口的AD或传感器而言，存储单元变成了寄存器单元。虽然存在概念上的差别，但是其操作原理确实一样的。

3.2 无应答
在以上4种情况中，无应答为MCU发出，无应答意为MCU不需要从机输出数据，MCU将会停止本次I2C操作。需要说明的是，无应答并不是一种异常情况。
3.3 I2C设备并不只有一个设备地址
这一点往往被忽略，一般情况下认为在I2C启动信号之后的字节为I2C从机地址（7位）。对于AT24C04而言，内部具有4Kb存储位，合计512字节。若需要访问512字节内容，总共需要9根地址线(8位宽度)，那么上图中的存储地址(8位长度)显然还差了一位，那么就需要从设备地址中“借”1位，这就使得AT24C04具有两个I2C地址，例如0x50和0x51。

3.4 存储地址
相对于AT24C04而言，存储地址占1个字节。若换成其他I2C设备，例如ADXL345，存储地址被寄存器地址替代即可，其他操作方式相似。但是像AT24C32或AT24C64这样的大容量EEPROM，则存储地址需要2字节描述，也就意味着需要连续发送两个字节地址信息且高字节在前。其他像BH1750这样的光照芯片，存储地址被具体的操作命令替代，使用I2C设备时需要因地制宜，切不可照搬教条。

3.5 连续读和连续写限制
