STM32CubeMX_20 | 使用DAC输出任意指定电压值

本篇详细的记录了如何使用STM32CubeMX配置STM32L431RCT6的DAC外设，输出任意指定电压值。

1. 准备工作
硬件准备
· 开发板
    首先需要准备一个开发板，这里我准备的是STM32L4的开发板（BearPi）：


· 万用表

软件准备
    需要安装好Keil - MDK及芯片对应的包，以便编译和下载生成的代码；
    准备一个串口调试助手，这里我使用的是Serial Port Utility；

Keil MDK和串口助手Serial Port Utility 的安装包都可以在文末关注公众号获取，回复关键字获取相应的安装包：

2.生成MDK工程
选择芯片型号

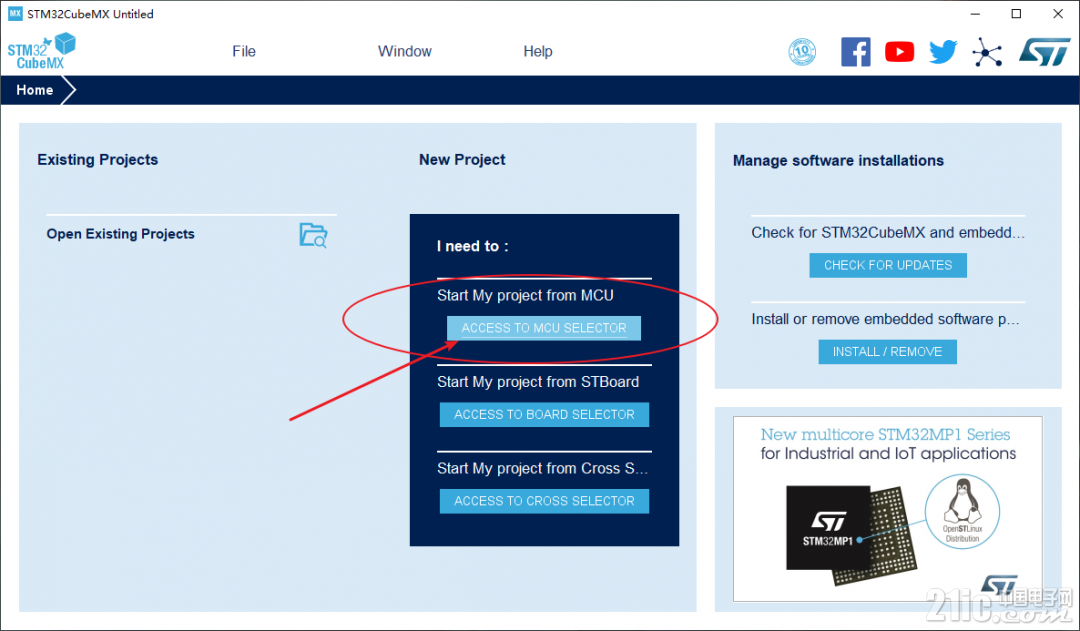

打开STM32CubeMX，打开MCU选择器：

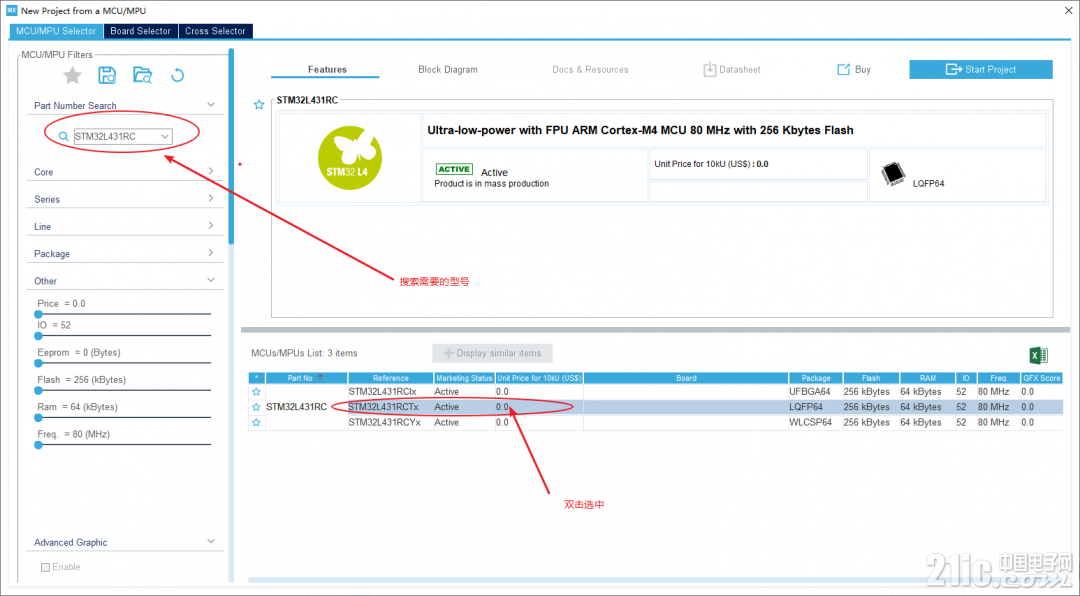

搜索并选中芯片STM32L431RCT6:

配置时钟源
    如果选择使用外部高速时钟（HSE），则需要在System Core中配置RCC；
    如果使用默认内部时钟（HSI），这一步可以略过；

这里我都使用外部时钟：

配置串口

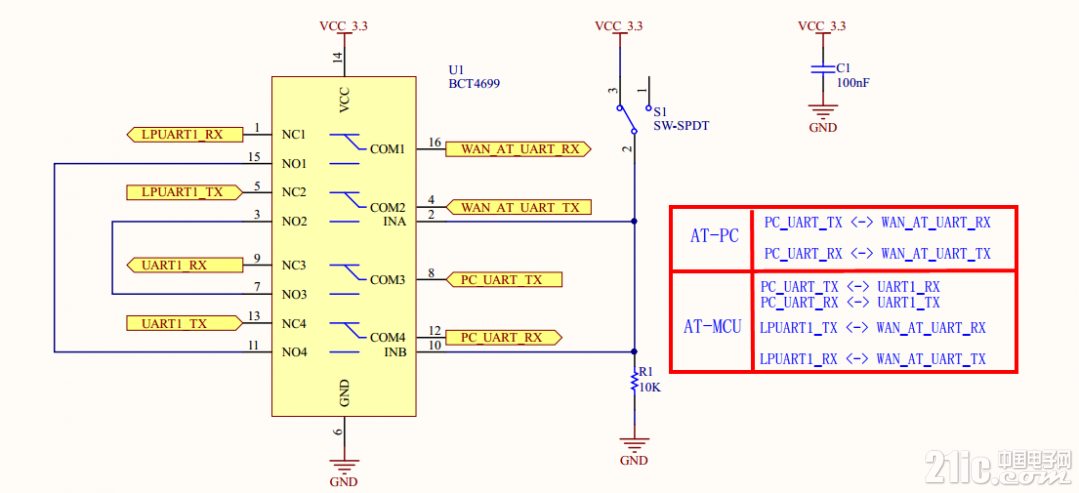

小熊派开发板板载ST-Link并且虚拟了一个串口，原理图如下：


这里我将开关拨到AT-MCU模式，使PC的串口与USART1之间连接。

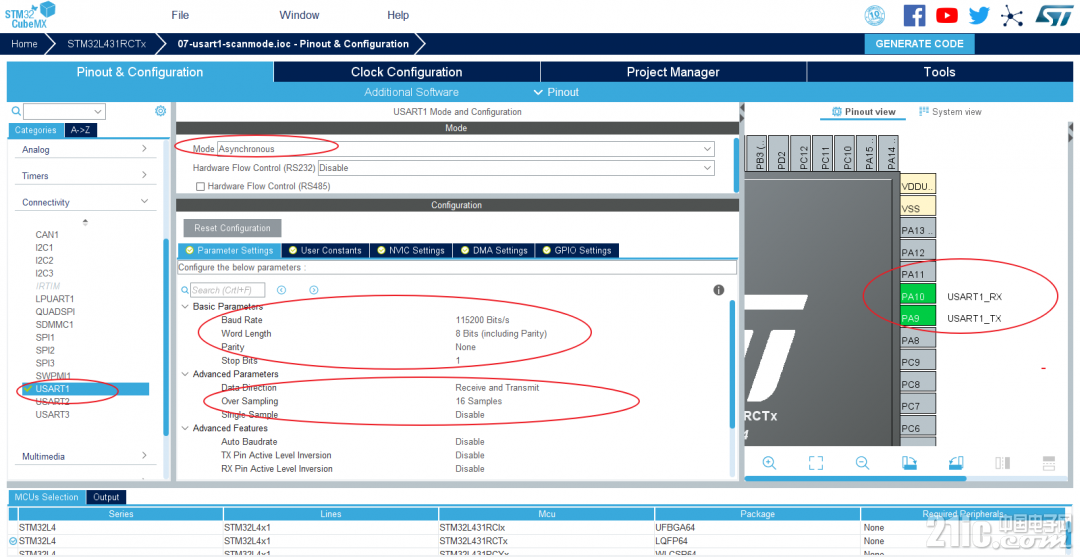

接下来开始配置USART1：

配置DAC
确定DAC输出通道

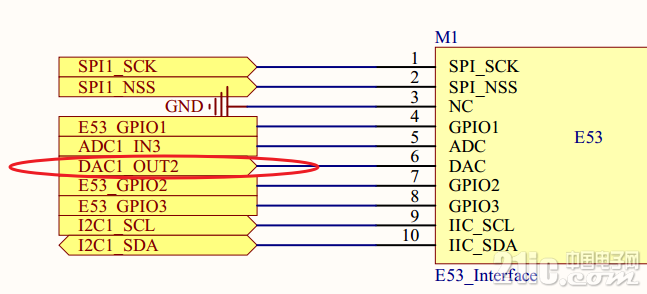

查看小熊派E53接口的原理图：

配置DAC

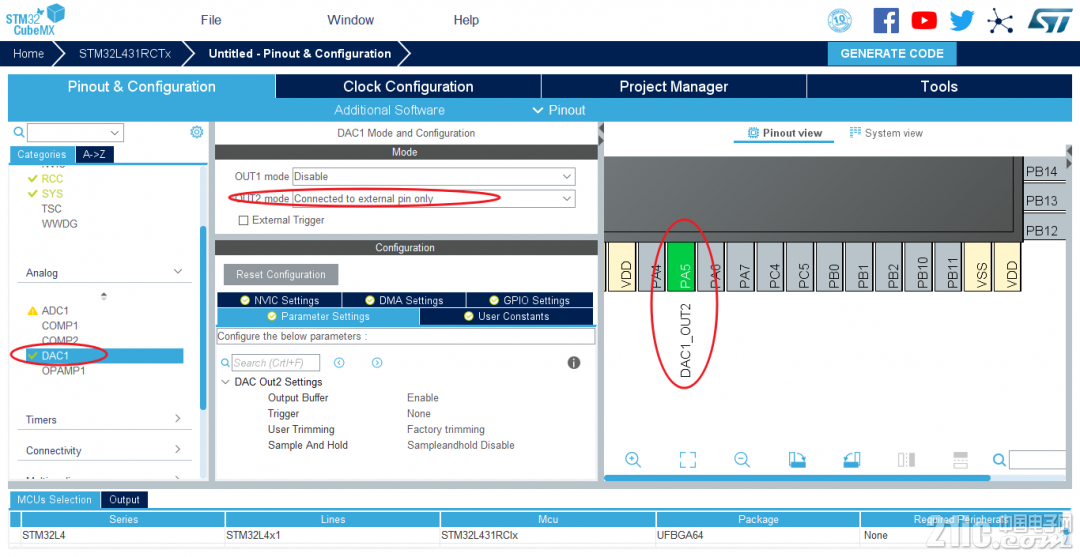

选择DAC1，开启输出通道2，配置保持默认即可：

配置时钟树
STM32L4的最高主频到80M，所以配置PLL，最后使HCLK = 80Mhz即可：

生成工程设置

代码生成设置
最后设置生成独立的初始化文件：

生成代码

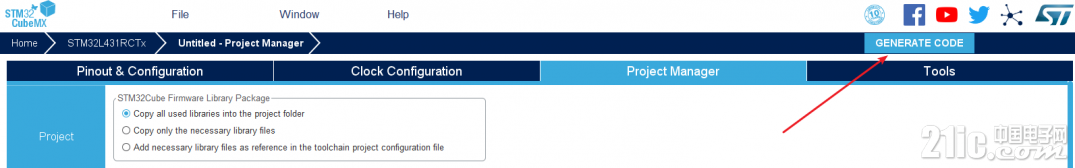

点击GENERATE CODE即可生成MDK-V5工程：

3. 在MDK中编写、编译、下载用户代码
重定向printf( )函数
    参考：【STM32Cube】（八）基于串口发送函数实现printf()。
        https://bbs.21ic.com/icview-2938342-1-1.html

编写测试代码
首先设置DAC输出的数据为12位右对齐，然后指定输出的值0-4096，实际输出的电压为
value/4096x3.3V，最后使能DAC转换，代码如下：

复制

int main(void)

{

    /* USER CODE BEGIN 1 */

    uint16_t i = 0;

    /* USER CODE END 1 */



    HAL_Init();

    SystemClock_Config();

    MX_GPIO_Init();

    MX_DAC1_Init();

    MX_USART1_UART_Init();



    /* USER CODE BEGIN 2 */

    printf("DAC Test...\r\n");

    HAL_DAC_Start(&hdac1, DAC_CHANNEL_2);



    /* USER CODE END 2 */



    /* Infinite loop */

    /* USER CODE BEGIN WHILE */

    while (1)

    {

    /* USER CODE END WHILE */

        for(i = 0; i < 4096; i++)

        {

            HAL_DAC_SetValue(&hdac1, DAC_CHANNEL_2, DAC_ALIGN_12B_R, i);

            HAL_Delay(2);

        }

        printf("DAC test finish, test again!\r\n");



    /* USER CODE BEGIN 3 */

    }

    /* USER CODE END 3 */

}

至此，我们已经学会如何使用DAC输出任意指定电压值。
