【芯圣SDK-HC89F0541测评】+ OLED

今天搞了一下OLED。
SDA:P2.6
SCL:P2.7.
模拟时序。
代码：

复制

#define        ALLOCATE_EXTERN

#include "HC89F0541.h"

#include "i2c_software.h"

#include "oled.h"









#define uchar unsigned char

#define uint unsigned int









/***************************************************************************************

  * @实现效果        对P00端口的消抖时间进行设置，251.9375us<消抖时间<255.9375us。

***************************************************************************************/

void main()

{

/************************************系统初始化****************************************/

        CLKSWR = 0x51;                                                //选择内部高频RC为系统时钟，内部高频RC 2分频，Fosc=16MHz

        CLKDIV = 0x01;                                                //Fosc 1分频得到Fcpu，Fcpu=16MHz

/**********************************端口消抖初始化**************************************/

  P2M7 = 0xC0;                        //P27设置为推挽输出

        P2M6 = 0xC0;                        //P26设置为推挽输出





        OLED_Init();

        OLED_Clear();



        OLED_ShowString(10,1,"I Love You!");// OLED TEST



        while(1)

        {



        }

}

复制

#include "i2c_software.h"





/*

        [url=home.php?mod=space&uid=247401]@brief[/url]                        延迟1us

        @param                        无

        @retval                        无

 */

static void delay(unsigned char num)

{



        uchar i;

        for(i=0;i<num;i++);



}





/*

        @brief                        ms延迟函数

        @param                        无

        @retval                        无

*/

static void delay_ms(unsigned int ms)//延迟函数，MS级别

{

        unsigned int x,y;

        for(x = ms;x>0;x--)

 {

                for(y = 12000;y>0;y--);

 }

}





/*

        @brief                        初始化OLED与单片机的IO接口

        @param                        无

        @retval                        无

 */

void OLED_GPIO_Init(void)

{



        OLED_SCLK_Set();        //设PB6（SCL）为高电平

        OLED_SDIN_Set();        //设PB7（SDA）为高电平

}





/*

        @brief                        模拟IIC起始信号

        @param                        无

        @retval                        无

 */

void OLED_IIC_Start(void)

{



        OLED_SCLK_Set();        //时钟线置高

        OLED_SDIN_Set();        //信号线置高

        delay(1);        //延迟1us

        OLED_SDIN_Clr();        //信号线置低

        delay(1);        //延迟1us

        OLED_SCLK_Clr();        //时钟线置低

        delay(1);        //延迟1us

}





/*

        @brief                        模拟IIC停止信号

        @param                        无

        @retval                        无

 */

void OLED_IIC_Stop(void)

{

        OLED_SDIN_Clr();        //信号线置低

        delay(1);        //延迟1us

        OLED_SCLK_Set();        //时钟线置高

        delay(1);        //延迟1us

        OLED_SDIN_Set();        //信号线置高

        delay(1);        //延迟1us

}





/*

        @brief                        模拟IIC读取从机应答信号

        @param                        无

        @retval                        无

 */

static unsigned char IIC_Wait_Ack(void)

{

        unsigned char ack;



        OLED_SCLK_Clr();        //时钟线置低

        delay(1);        //延迟1us

        OLED_SDIN_Set();        //信号线置高

        delay(1);        //延迟1us

        OLED_SCLK_Set();        //时钟线置高

        delay(1);        //延迟1us

        P2M6 = 0x62;                        //P26设置为上拉输入

        delay(1);        //延迟1us

        if(OLED_READ_SDIN())        //读取SDA的电平

                ack = IIC_NO_ACK;        //如果为1，则从机没有应答

        else

                ack = IIC_ACK;                //如果为0，则从机应答



        OLED_SCLK_Clr();//时钟线置低

        delay(1);        //延迟1us

        P2M6 = 0xC0;                        //P27设置为推挽输出

        delay(1);        //延迟1us

        return ack;        //返回读取到的应答信息

}









/*

        @brief                        IIC写入一个字节

        @param                        IIC_Byte：写入的字节

        @retval                        无

 */

void Write_IIC_Byte(unsigned char IIC_Byte)

{

        unsigned char i;  //定义变量

        for(i=0;i<8;i++) //for循环8次

        {

                OLED_SCLK_Clr();        //时钟线置低，为传输数据做准备

                delay(1);        //延迟1us



                if(IIC_Byte & 0x80)        //读取最高位

                          OLED_SDIN_Set();//最高位为1

                else

                        OLED_SDIN_Clr();        //最高位为0



                IIC_Byte <<= 1;  //数据左移1位

                delay(1);        //延迟1us

                OLED_SCLK_Set(); //时钟线置高，产生上升沿，把数据发送出去

                delay(1);        //延迟1us

        }

        OLED_SCLK_Clr();        //时钟线置低

        delay(1);        //延迟1us



        while(IIC_Wait_Ack());        //从机应答

}

复制

#include "oled.h"

#include "oledfont.h"

/*definition--------------------------------------------*/



/*

        @brief                        延迟1us

        @param                        无

        @retval                        无

 */

static void delay(unsigned char num)

{



        uchar i;

        for(i=0;i<num;i++);



}





/*

        @brief                        ms延迟函数

        @param                        无

        @retval                        无

*/

static void delay_ms(unsigned int ms)//延迟函数，MS级别

{

        unsigned int x,y;

        for(x = ms;x>0;x--)

 {

                for(y = 12000;y>0;y--);

 }

}



/****************************以下为OLED应用层*******************************************/

/*

        @brief                        IIC写入命令

        @param                        IIC_Command：写入的命令

        @retval                        无

 */

static void Write_IIC_Command(unsigned char IIC_Command)

{

        #if Software_IIC_EN



   OLED_IIC_Start();

   Write_IIC_Byte(0x78);//写入从机地址，SD0 = 0

   Write_IIC_Byte(0x00);//写入命令

   Write_IIC_Byte(IIC_Command);//数据

   OLED_IIC_Stop();  //发送停止信号

        #else

        I2C_GenerateSTART(I2C1,ENABLE);

        I2C_Send_Byte(I2C1,0x78);

        I2C_Send_Byte(I2C1,0x00);

        I2C_Send_Byte(I2C1,IIC_Command);

        I2C_GenerateSTOP(I2C1,ENABLE);

        #endif

}





/*

        @brief                        IIC写入数据

        @param                        IIC_Data：数据

        @retval                        无

 */

static void Write_IIC_Data(unsigned char IIC_Data)

{

        #if Software_IIC_EN

   OLED_IIC_Start();

   Write_IIC_Byte(0x78);        //写入从机地址，SD0 = 0

   Write_IIC_Byte(0x40);        //写入数据

   Write_IIC_Byte(IIC_Data);//数据

   OLED_IIC_Stop();                //发送停止信号

        #else

        I2C_GenerateSTART(I2C1,ENABLE);

        I2C_Send_Byte(I2C1,0x78);

        I2C_Send_Byte(I2C1,0x40);

        I2C_Send_Byte(I2C1,IIC_Data);

        I2C_GenerateSTOP(I2C1,ENABLE);

        #endif

}





/*

        @brief                        对OLED写入一个字节

        @param                        dat：数据

                                        cmd：1，写诶数据；0，写入命令

        @retval                        无

 */

void OLED_WR_Byte(unsigned char dat,unsigned char cmd)

{

        if(cmd)

          {

       Write_IIC_Data(dat); //写入数据

          }

        else {

       Write_IIC_Command(dat); //写入命令

        }

}





/*

        @brief                        设置数据写入的起始行、列

        @param                        x： 列的起始低地址与起始高地址；0x00~0x0f：设置起始列低地址（在页寻址模式）；

                                                0x10~0x1f：设置起始列高地址（在页寻址模式）

                                        y：起始页地址 0~7

        @retval                        无

 */

void OLED_Set_Pos(unsigned char x, unsigned char y)

{

        OLED_WR_Byte(0xb0+y,OLED_CMD);//写入页地址

        OLED_WR_Byte((x&0x0f),OLED_CMD);  //写入列的地址  低半字节

        OLED_WR_Byte(((x&0xf0)>>4)|0x10,OLED_CMD);//写入列的地址 高半字节

}





/*

        @brief                        开显示

        @param                        无

        @retval                        无

 */

void OLED_Display_On(void)

{

        OLED_WR_Byte(0X8D,OLED_CMD);  //设置OLED电荷泵

        OLED_WR_Byte(0X14,OLED_CMD);  //使能，开

        OLED_WR_Byte(0XAF,OLED_CMD);  //开显示

}





/*

        @brief                        关显示

        @param                        无

        @retval                        无

 */

void OLED_Display_Off(void)

{

        OLED_WR_Byte(0XAE,OLED_CMD);  //关显示

        OLED_WR_Byte(0X8D,OLED_CMD);  //设置OLED电荷泵

        OLED_WR_Byte(0X10,OLED_CMD);  //失能，关

}





/*

        @brief                        清屏

        @param                        无

        @retval                        无

 */

void OLED_Clear(void)

{

        unsigned char i,n;                    //定义变量

        for(i=0;i<8;i++)

        {

                OLED_WR_Byte (0xb0+i,OLED_CMD);    //从0~7页依次写入

                OLED_WR_Byte (0x00,OLED_CMD);      //列低地址

                OLED_WR_Byte (0x10,OLED_CMD);      //列高地址

                for(n=0;n<128;n++)OLED_WR_Byte(0,OLED_DATA); //写入 0 清屏

        }

}





/*

        @brief                        显示一个字符

        @param                        x：起始列

                                        y：起始页，SIZE = 16占两页；SIZE = 12占1页

                                        chr：字符

        @retval                        无

 */

void OLED_ShowChar(unsigned char x,unsigned char y,unsigned char chr)

{

        unsigned char c=0,i=0;

                c=chr-' '; //获取字符的偏移量

                if(x>Max_Column-1){x=0;y=y+2;} //如果列数超出了范围，就从下2页的第0列开始





                OLED_Set_Pos(x,y);        //从x y 开始画点

                for(i=0;i<8;i++)  //循环8次 占8列

                OLED_WR_Byte(F8X16[c*16+i],OLED_DATA); //找出字符 c 的数组位置，先在第一页把列画完

                OLED_Set_Pos(x,y+1); //页数加1

                for(i=0;i<8;i++)  //循环8次

                OLED_WR_Byte(F8X16[c*16+i+8],OLED_DATA); //把第二页的列数画完





}





/*

        @brief                        计算m^n

        @param                        m：输入的一个数

                                        n：输入数的次方

        @retval                        result：一个数的n次方

 */

unsigned int oled_pow(unsigned char m,unsigned char n)

{

        unsigned int result=1;

        while(n--)result*=m;

        return result;

}





/*

        @brief                        在指定的位置，显示一个指定长度大小的数

        @param                        x：起始列

                                        y：起始页

                                        num：数字

                                        len：数字的长度

                                        size：显示数字的大小

        @retval                        无

 */

void OLED_ShowNum(unsigned char x,unsigned char y,unsigned int num,unsigned char len,unsigned char size)

{

        unsigned char t,temp;  //定义变量

        unsigned char enshow=0;                //定义变量



        for(t=0;t<len;t++)

        {

                temp=(num/oled_pow(10,len-t-1))%10;//取出输入数的每个位，由高到低

                if(enshow==0&&t<(len-1)) //enshow：是否为第一个数；t<(len-1)：判断是否为最后一个数

                {

                        if(temp==0) //如果该数为0

                        {

                                OLED_ShowChar(x+(size/2)*t,y,' ');//显示 0 ；x+(size2/2)*t根据字体大小偏移的列数（8）

                                continue; //跳过剩下语句，继续重复循环（避免重复显示）

                        }else enshow=1;

                }

                 OLED_ShowChar(x+(size/2)*t,y,temp+'0'); //显示一个位；x+(size2/2)*t根据字体大小偏移的列数（8）

        }

}





/*

        @brief                        显示字符串

        @param                        x：起始列

                                        y：起始页

                                        *chr：第一个字符首地址

        @retval                        无

 */

void OLED_ShowString(unsigned char x,unsigned char y,unsigned char *chr)

{

        unsigned char j=0; //定义变量



        while (chr[j]!='\0') //如果不是最后一个字符

        {

                OLED_ShowChar(x,y,chr[j]); //显示字符

                x+=8; //列数加8 ，一个字符的列数占8

                if(x>=128){x=0;y+=2;} //如果x大于等于128，切换页，从该页的第一列显示

                j++; //下一个字符

        }

}













/*

        @brief                        OLED初始化函数

        @param                        无

        @retval                        无

 */

void OLED_Init(void)

{

        #if Software_IIC_EN

        OLED_GPIO_Init();        //GPIO口初始化,软件i2c

        #else

        I2CInitMasterMode();

        #endif

        delay_ms(200);        //延迟，由于单片机上电初始化比OLED快，所以必须加上延迟，等待OLED上复位完成



        OLED_WR_Byte(0xAE,OLED_CMD);        //关闭显示



        OLED_WR_Byte(0x00,OLED_CMD);        //设置低列地址

        OLED_WR_Byte(0x10,OLED_CMD);        //设置高列地址

        OLED_WR_Byte(0x40,OLED_CMD);        //设置起始行地址

        OLED_WR_Byte(0xB0,OLED_CMD);        //设置页地址



        OLED_WR_Byte(0x81,OLED_CMD);         // 对比度设置，可设置亮度

        OLED_WR_Byte(0xFF,OLED_CMD);        //  265



        OLED_WR_Byte(0xA1,OLED_CMD);        //设置段（SEG）的起始映射地址；column的127地址是SEG0的地址

        OLED_WR_Byte(0xA6,OLED_CMD);        //正常显示；0xa7逆显示



        OLED_WR_Byte(0xA8,OLED_CMD);        //设置驱动路数（16~64）

        OLED_WR_Byte(0x3F,OLED_CMD);        //64duty



        OLED_WR_Byte(0xC8,OLED_CMD);        //重映射模式，COM[N-1]~COM0扫描



        OLED_WR_Byte(0xD3,OLED_CMD);        //设置显示偏移

        OLED_WR_Byte(0x00,OLED_CMD);        //无偏移



        OLED_WR_Byte(0xD5,OLED_CMD);        //设置震荡器分频

        OLED_WR_Byte(0x80,OLED_CMD);        //使用默认值



        OLED_WR_Byte(0xD9,OLED_CMD);        //设置 Pre-Charge Period

        OLED_WR_Byte(0xF1,OLED_CMD);        //使用官方推荐值



        OLED_WR_Byte(0xDA,OLED_CMD);        //设置 com pin configuartion

        OLED_WR_Byte(0x12,OLED_CMD);        //使用默认值



        OLED_WR_Byte(0xDB,OLED_CMD);        //设置 Vcomh，可调节亮度（默认）

        OLED_WR_Byte(0x40,OLED_CMD);        ////使用官方推荐值



        OLED_WR_Byte(0x8D,OLED_CMD);        //设置OLED电荷泵

        OLED_WR_Byte(0x14,OLED_CMD);        //开显示



        OLED_WR_Byte(0xAF,OLED_CMD);        //开启OLED面板显示

        OLED_Clear();        //清屏

        OLED_Set_Pos(0,0);          //设置数据写入的起始行、列

}





/*

        @brief                        OLED滚屏函数，范围0~1页，水平向左

        @param                        无

        @retval                        无

 */

void OLED_Scroll(void)

{

        OLED_WR_Byte(0x2E,OLED_CMD);        //关闭滚动

        OLED_WR_Byte(0x27,OLED_CMD);        //水平向左滚动

        OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节

        OLED_WR_Byte(0x00,OLED_CMD);        //起始页 0

        OLED_WR_Byte(0x00,OLED_CMD);        //滚动时间间隔

        OLED_WR_Byte(0x01,OLED_CMD);        //终止页 1

        OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节

        OLED_WR_Byte(0xFF,OLED_CMD);        //虚拟字节

        OLED_WR_Byte(0x2F,OLED_CMD);        //开启滚动

}

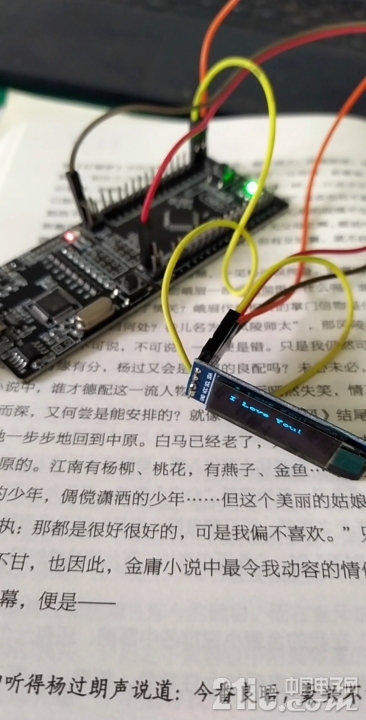

效果图：

工程：
