AutoChip AC7811 之GPIO中断

1 中断流向图
图 1

GPIO

外部中断

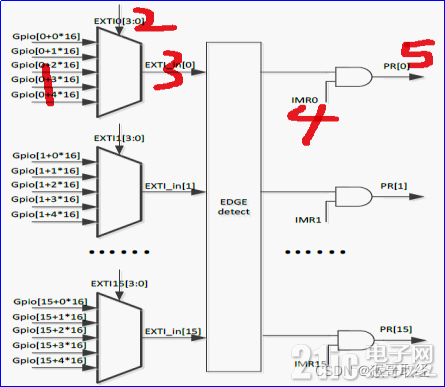

如上图所示，【1】代表的是外部的GPIO引脚，可以看出，GPIO_PORTx_PINy,中PIN号相同的引脚共用一组中断线（如图中所示的【3】）。【2】代表选择该组的那个引脚作为中断引脚，因此，GPIO_PORTx_PINy 中同个PIN号种只能有一个PORT能够产生中断。例如，PA0和PB0,PCO,PD0等只能有一个能配置成中断，如果程序中配置了PA0,然后又配置PB0那么只有PB0能够产生中断。【4】为中断屏蔽寄存器，如果屏蔽了该中断，也不能使得【5】PR中断挂起寄存器置1，也就不能触发中断函数了。

2 中断的配置
◎ 将相应的GPIO引脚设置成输入；

◎ 将设置中断触发的边沿方式，有上升沿触发，下降沿触发和上下边沿触发三种方式；

◎ 使能NVIC 中断号的中断；

◎ 使能中断屏蔽寄存器；

◎ 编写中断服务函数；

中断服务函数的编写
中断服务函数采用的是回调的形式，也就是上层按照底层的接口形式，编写服务函数，然后以函数指针的方式传递到底层，从而实现上层向底层的传递（依赖倒置）。

GPIO_SetEventCallback(GPIO_PD4,GPIO_PIN4_EventCallback);

void GPIO_PIN4_EventCallback(uint32_t gpioNum)//PD4:LIN;lin,PC4:IGN2

{

gLINWakeSignal = 1;//record interrupt Reason

if(GPIO_PD4 == gpioNum)

{

gLINWakeSignal = 1; /*【疑问1】这里是有疑问的，后面讲*/

}

else

{

;

}

GPIO_ClearPendingExtInt(GPIO_PC4);//clear interrupt flag

}

这个函数中，首先将将标志置1（因为这是一个将LIN的引脚转换为普通IO口的程序，所以变量名字可能不太理解，这个跟实际项目有关，请忽略），然后清除中断挂起标志。

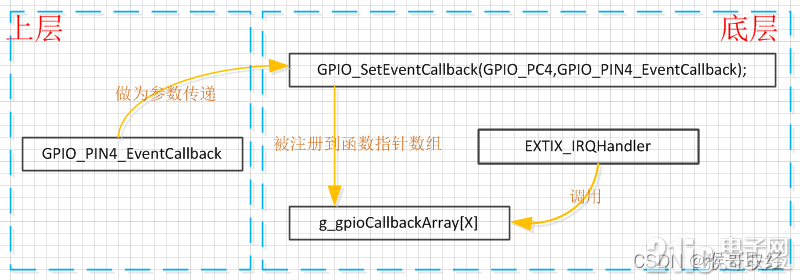

这里着重介绍下，这种回调机制，因为这可以很好的实现底层与上层隔离。首先我们可以从数据手册上可以看到虽然外部GPIO中断线有16个，但是，中断入口只有7个，如下图所示。

因此可以设置一个函数7个大小的函数指针数组。

如：

typedef void (*GPIO_EventCallback)(uint32_t gpioNum);

#define GPIO_INT_NUM    7

GPIO_EventCallback g_gpioCallbackArray[GPIO_INT_NUM] = {(GPIO_EventCallback)NULL};

在每个真正的中断入口函数中，来执行这个回调函数（gpioCallbackArray[X]）。以EXTI0_IRQHandler为例。

如下，其他中断入口类同。

复制

void EXTI0_IRQHandler(void)



{



    uint32_t tmpGPIONum = GPIO_GetPendingExtIntGPIONum(0);



    if (g_gpioCallbackArray[0])



    {



        g_gpioCallbackArray[0](tmpGPIONum);



    }



    GPIO_ClearPendingExtInt(tmpGPIONum);



}



而gpioCallbackArray[X]中的内容，便是由配置注册而来。如下的注册函数。



int32_t GPIO_SetEventCallback(uint32_t gpioNum, const GPIO_EventCallback callback)



{



    uint8_t callbackIndex = 0;



    uint32_t tmpGPIOGroupInternalNum = gpioNum % GPIO_ONE_GROUP_NUM;



    if (gpioNum > MAX_PIN_NUM)



    {



        return -1;



    }



    /* set gpio callback function pointer */



    if (tmpGPIOGroupInternalNum > 9u)



    {



        callbackIndex = 6;



    }



    else if (tmpGPIOGroupInternalNum > 4u)



    {



        callbackIndex = 5;



    }



    else



    {



        callbackIndex = tmpGPIOGroupInternalNum;



    }



    g_gpioCallbackArray[callbackIndex] = callback;



    return 0;



}

总结下这种程序的调用方式：

GPIO唤醒与中断的差别之处
在调试程序的时候发现，在MCU没有睡眠时，如果开启GPIO中断，中断挂起标志位是会置1的，但是如果在MCU睡眠之后，通过配置的中断IO口来唤醒，发现中断标志位不会置1，但是此时还是可以唤醒的。因此如果是唤醒判断的话，需要额外的添加一个条件，才能清除的知道中断进去的原因是什么。

另外本程序因为LIN的引脚与另外一个唤醒引脚共用同个中断入口，因此后面不得将LIN总线的普通IO口唤醒更改了LIN的模块唤醒。其中LIN模块自带模块的唤醒状态机。在MCU没有睡眠时，唤醒LIN会让LIN模块的唤醒标志位置1，但是当MCU睡眠后，LIN总线的唤醒，能够让MCU唤醒但是不会置为LIN模块的唤醒标志的。

输出时IO口上下拉电阻配置
常规的理解端口的配置大概分为，浮空输入，上拉输入，下拉输入，推挽输出，开楼输出。但是在输出的时候配置成上下拉回是什么状态呢？可以明确的是，配置成输出，端口的上下拉电阻还是可以配置的（该单片机）。

可以看手册中的描述如下：

所有GPIO 引脚都具有弱内部上拉和下拉电阻，可以激活或不激活，具体取决于GPIOx_PU 和GPIOx_PD 寄存器中的值。因此与输入输出无关，都可以配置上下拉电阻，因此在功耗调试的时候需要留意。不要认为无影响，随便配置上下拉。

可以判定到具体引脚号吗

中断还可以再详细划分等级吗

上下拉电阻跟其本身模式无关

可以自行更改中断向量号吗

仅适用于当前型号单片机

其实对其他型号单片机来说也极具参考性

最常规的使用方法

void EXTI10_15_IRQnCallBack(uint32_t gpioNum)
{
           if ((gpioNum == K6_PIN) && (K6_IN == 0))//中断进入后,判断K6引脚电平,如果为0,说明K6按下
        {
                        //t++;
                LED3 =!LED3 ;
        }

}
void EXIT_Init(void)
{
  /* init gpio as output mode */
  GPIO_SetDir(K6_PIN, 1);
        GPIO_SetDir(K7_PIN, 1);
  //KEY_Init();


GPIO_EnableGPIOExtInt(K6_PIN,EXTI_Trigger_Falling);
GPIO_EnableGPIOExtInt(K7_PIN,EXTI_Trigger_Falling);

GPIO_SetEventCallback(K6_PIN, EXTI10_15_IRQnCallBack);//设置中断回调函数
GPIO_SetEventCallback(K7_PIN, EXTI10_15_IRQnCallBack);//设置中断回调函数
                 LED2 = 1;
          LED3 = 1;
}





各位大佬，为什么进不了中断呢
