IAP（In applicating Programing）
- IAP就是通过软件实现在线电擦除和编程的方法。IAP技术是从结构上将Flash存储器映射为两个存储体，当运行一个存储体上的用户程序时，可对另一个存储体重新编程，之后将程序从一个存储体转向另一个。
- IAP是用户自己的程序在运行过程中对User Flash的部分区域进行烧写。简单来说，就是开发者代码出bug了或者添加新功能了，能够利用预留的通讯接口，对代码进行升级
- UART、SPI、IIC、USB等等，当然还有wifi、4G、蓝牙等无线通讯手段，都可以作为IAP升级的方式，今天主要介绍如何使用串口对CW32L052固件进行升级。
- 要想设计IAP，首先需要对MCU的代码启动过程有个了解，先来看看CW32L的代码启动过程是怎样的吧。

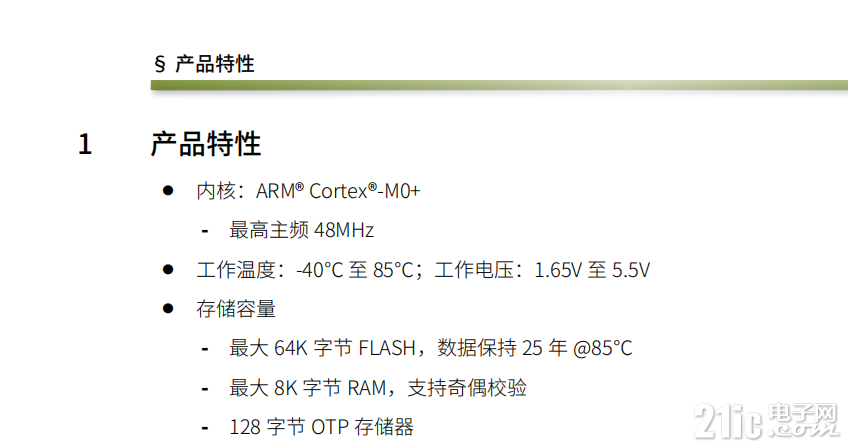

- 首先，我们的CW32L系列的内核为ARMCortex-M0+，在数据手册《CW32L052_DataSheet_CN_V1.1.pdf》表明：

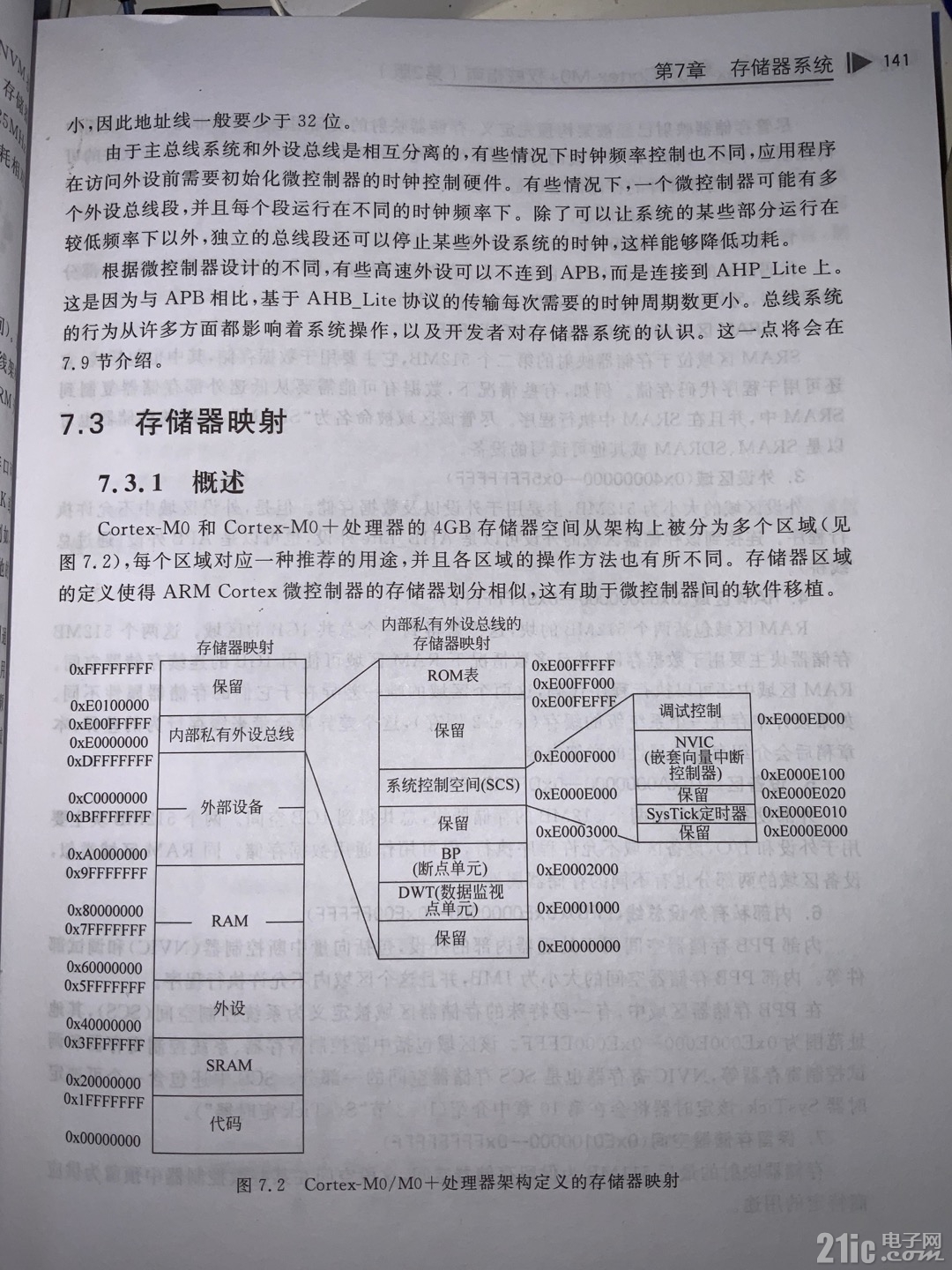

在《ARM Cortex-M0 Cortex-M0+权威指南》（第2版）第7章存储系统一章中描述了Cortex-M0/Mo+处理器架构定义的存储器映射：
从上图中看到，Cortex-M0+的代码是从地址0x00000000开始，到0x1FFFFFFF的512M存储空间。在CW32L052的数据手册中，他的FLASH有64K的空间，也就是从0x0000-0xFFFF。如下图所示。
在《ARM Cortex-M0 Cortex-M0+权威指南》（第2版）第7章第4节中描述程序存储器、Bootloader和存储器重映射中，描述，当Cortex-M0+处理器从复位中启动时，会首先访问0地址的向量表，从而读取MSP的初始值和复位向量，然后从复位和向量开始执行程序。
CW32L052的代码启动过程
1、上电复位后，从 0x0000 0000 地址取出栈顶地址赋给MSP寄存器(主堆栈寄存器)，即MSP = __initial_sp。这一步是由硬件自动完成的
2、从0x0000 0004 地址取出复位程序的地址给PC寄存器(程序计数器)，即PC = Reset_Handler。这一步也是由硬件自动完成调用SystemInit函数初始化系统时钟
3、跳到C库的__main函数初始化堆栈(初始化时是根据前面的分配的堆空间和栈空间来初始化的)和代码重定位(初始RW 和ZI段)，然后跳到main函数执行应用程序
IAP设计思路
大体分为两部分设计，bootloader、APP代码设计，bootloader用于检查APP区代码是否需要更新，以及跳转到APP区执行APP程序

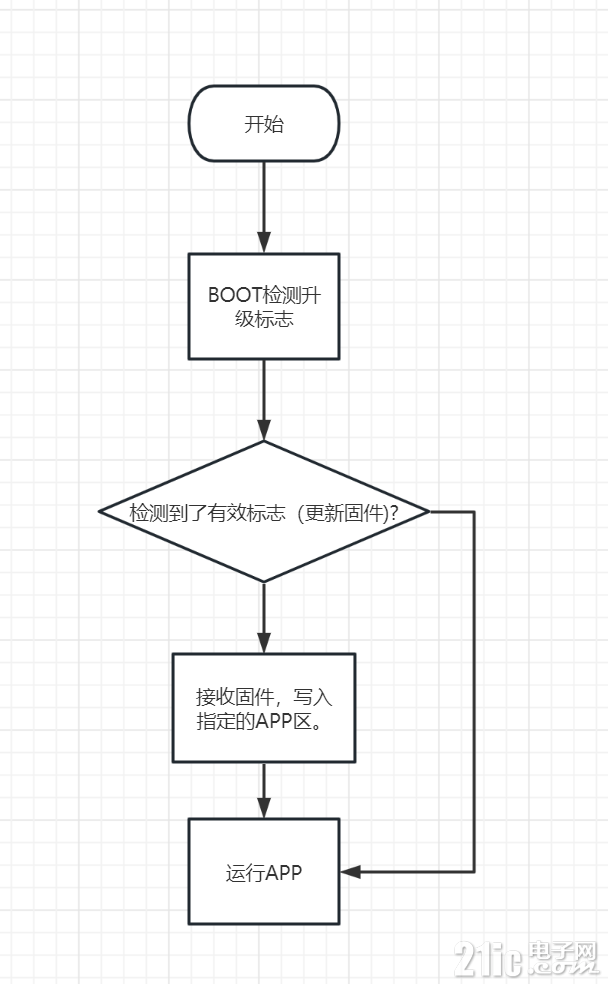

我设计的如下图所示升级流程：
Flash分区

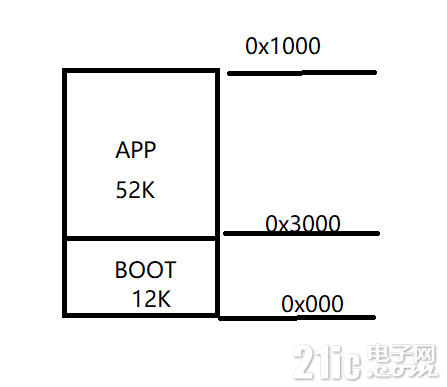

CW32L052的flash分区，我们编写好bootloader后，代码的长度为8k，为此我们分把前面的12k分配给bootloader,后面的52k留给APP。分区如下图所示：

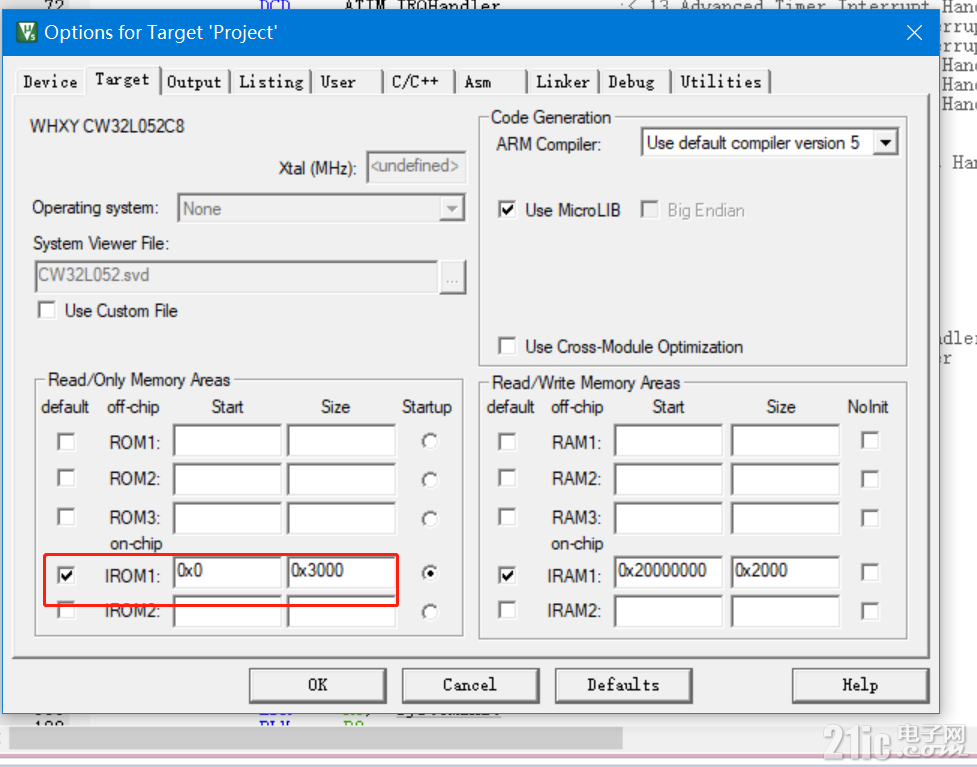

Bootloader区为0x000-0x2FFF,在工程里设置ROM如下图：

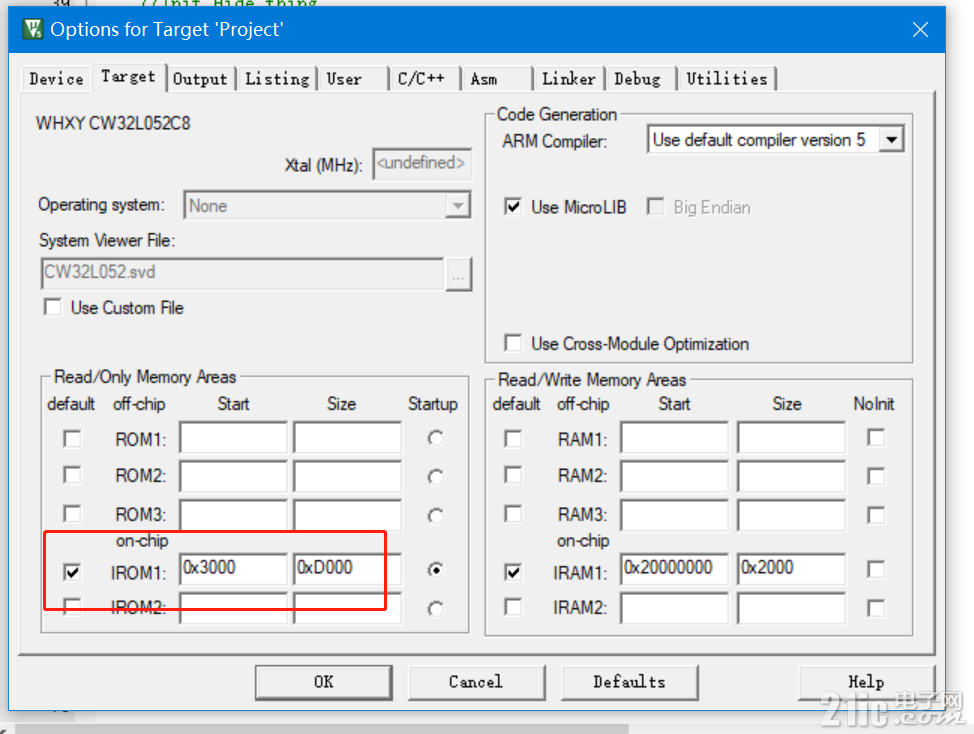

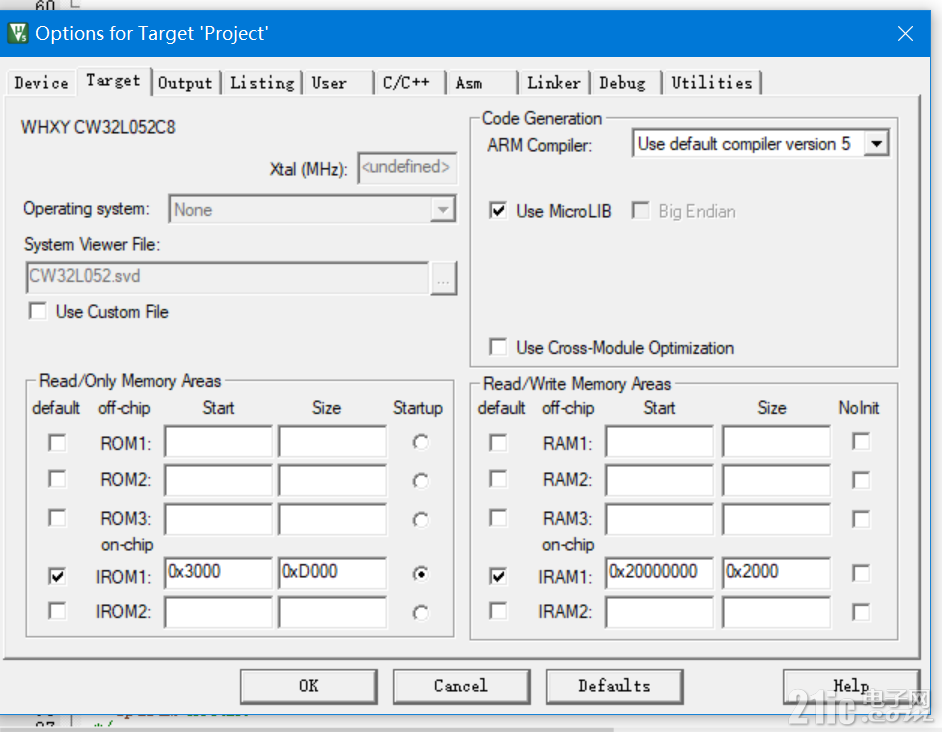

APP大小为52K，ROM起始地址为0x3000,长度为0xD000。MDK设置如下：
Bootloader，我们这次采用的是用串口升级，使用Ymodem协议进行数据传输。在武汉芯源的官方有应用文档（ HYPERLINK "https://www.whxy.com/files/doc/CW32F030_IAP_Fuction_CN_V1.0.pdf" ）
Ymodem协议
Ymodem协议用于计算机间传输文件，同样适用于嵌入式领域，如MCU升级固件时，可以使用Ymodem协议传输固件文件，传输总线不限于USB、UART、CAN等。
Ymodem 帧格式
Ymodem 有两种帧格式，主要区别是信息块长度不一样。

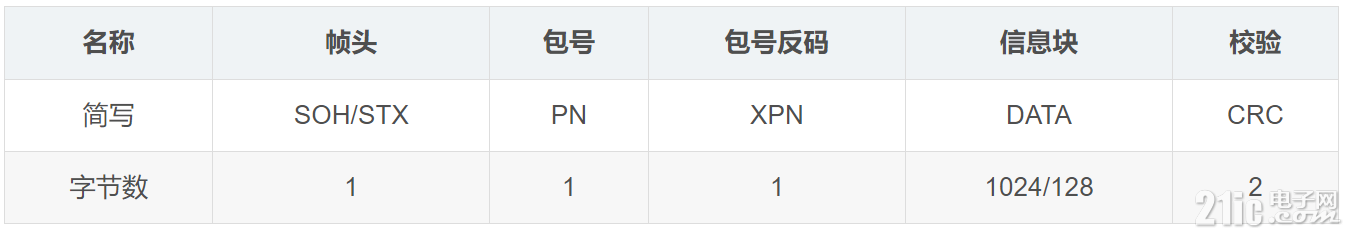

帧头：

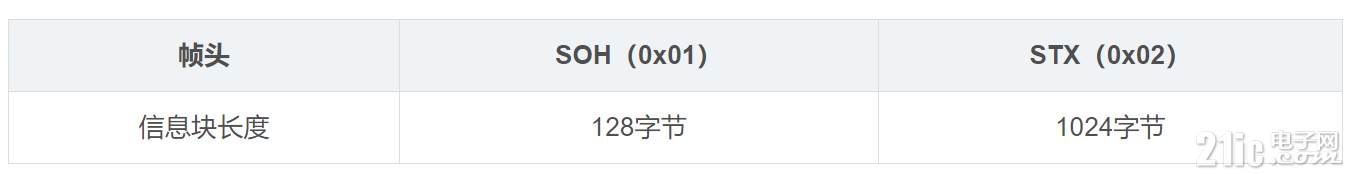

帧头表示两种数据帧长度，主要是信息块长度不同。
包序号
数据包序号只有1字节，因此计算范围是0~255；对于数据包大于255的，序号归零重复计算。
帧长度
【1】以SOH(0x01)开始的数据包，信息块是128字节，该类型帧总长度为133字节。
【2】以STX(0x02)开始的数据包，信息块是1024字节，该类型帧总长度为1029字节。
校验
Ymodem采用的是CRC16校验算法，校验值为2字节，传输时CRC高八位在前，低八位在后；CRC计算数据为信息块数据，不包含帧头、包号、包号反码。
Ymodem握手信号
握手信号由接收方发起，在发送方开始传输文件前，接收方需发送YMODEM_C （字符C，ASII码为0x43）命令，发送方收到后，开始传输起始帧。
Ymodem起始帧
Ymodem起始帧并不直接传输文件内容，而是先将文件名和文件大小置于数据帧中传输；起始帧是以SOH 133字节长度帧传输，格式如下。
其中包号为固定为0；Filename为文件名称，文件名称后必须加0x00作为结束；Filesize为文件大小值，文件大小值后必须加0x00作为结束；余下未满128字节数据区域，则以0x00填充。
Ymodem数据帧
Ymodem数据帧传输，在信息块填充有效数据。
传输有效数据时主要考虑的是最后一包数据的是处理，SOH帧和STR帧有不同的处理。
【1】对于SOH帧，若余下数据小于128字节，则以0x1A填充，该帧长度仍为133字节。
【2】对于STX帧需考虑几种情况：
●余下数据等于1024字节，以1029长度帧发送；
●余下数据小于1024字节，但大于128字节，以1029字节帧长度发送，无效数据以0x1A填充。
●余下数据等于128字节，以133字节帧长度发送。
●余下数据小于128字节，以133字节帧长度发送，无效数据以0x1A填充。
Ymodem结束帧
Ymodem的结束帧采用SOH 133字节长度帧传输，该帧不携带数据（空包），即数据区、校验都以0x00填充。

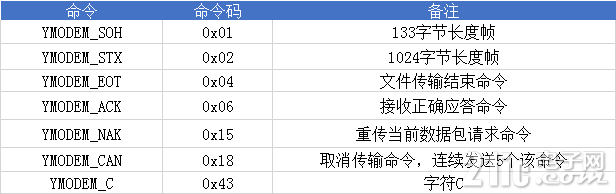

Ymodem命令
代码实现：
Ymodem开源的资料非常多。主要实现有4个文件一个是common.c/common.h,ymodem.c/ymodem.h。
Common.c中主要的功能是实现串口接收字符、发送字符的通用接口
- /**
- * [url=home.php?mod=space&uid=247401]@brief[/url] Test to see if a key has been pressed on the HyperTerminal
- * @param key: The key pressed
- * @retval 1: Correct
- * 0: Error
- */
- uint32_t SerialKeyPressed(uint8_t *key)
- {
- if (UART_GetFlagStatus(IAP_UARTx, UART_FLAG_RC) != RESET)
- {
- *key = (uint8_t)IAP_UARTx->RDR;
- UART_ClearFlag(IAP_UARTx, UART_FLAG_RC);
- return 1;
- }
- else
- {
- return 0;
- }
- }
- /**
- * @brief Print a character on the HyperTerminal
- * @param c: The character to be printed
- * @retval None
- */
- void SerialPutChar(uint8_t c)
- {
- UART_SendData_8bit(IAP_UARTx, c);
- while (UART_GetFlagStatus(IAP_UARTx, UART_FLAG_TXE) == RESET);
- }
串口下载函数SerialDownload:
- void SerialDownload(void)
- {
- uint8_t Number[10] = " ";
- int32_t Size = 0;
- SerialPutString("\n\n\rWaiting for the file to be sent ... (press 'a' to abort)\n\r");
- Size = Ymodem_Receive(&tab_1024[0]);
- if (Size > 0)
- {
- SerialPutString("\n\n\r Programming Completed Successfully!\n\r--------------------------------\r\n Name: ");
- SerialPutString(file_name);
- Int2Str(Number, Size);
- SerialPutString("\n\r Size: ");
- SerialPutString(Number);
- SerialPutString(" Bytes\r\n");
- SerialPutString("-------------------\n");
- SerialPutString("\n\n\r MCU is going to reset...\n");
- NVIC_SystemReset();
- }
- else if (Size == -1)
- {
- SerialPutString("\n\n\rThe image size is higher than the allowed space memory!\n\r");
- }
- else if (Size == -2)
- {
- SerialPutString("\n\n\rVerification failed!\n\r");
- }
- else if (Size == -3)
- {
- SerialPutString("\r\n\nAborted by user.\n\r");
- }
- else
- {
- SerialPutString("\n\rFailed to receive the file!\n\r");
- }
- }
具的代码见附件
Ymodem.c主要是实现数据包的接收与解析、FLASH的刷写，主要的函数有如下两个，一个是接收一个包并做解析的Receive_Packet:
- /**
- * @brief Receive a packet from sender
- * @param data
- * @param length
- * @param timeout
- * 0: end of transmission
- * -1: abort by sender
- * >0: packet length
- * @retval 0: normally return
- * -1: timeout or packet error
- * 1: abort by user
- */
- static int32_t Receive_Packet (uint8_t *data, int32_t *length, uint32_t timeout)
- {
- uint16_t i, packet_size;
- uint8_t c;
- *length = 0;
- if (Receive_Byte(&c, timeout) != 0)
- {
- return -1;
- }
- switch (c)
- {
- case SOH:
- packet_size = PACKET_SIZE;
- break;
- case STX:
- packet_size = PACKET_1K_SIZE;
- break;
- case EOT:
- return 0;
- case CA:
- if ((Receive_Byte(&c, timeout) == 0) && (c == CA))
- {
- *length = -1;
- return 0;
- }
- else
- {
- return -1;
- }
- case ABORT1:
- case ABORT2:
- return 1;
- default:
- return -1;
- }
- *data = c;
- for (i = 1; i < (packet_size + PACKET_OVERHEAD); i ++)
- {
- if (Receive_Byte(data + i, timeout) != 0)
- {
- return -1;
- }
- }
- if (data[PACKET_SEQNO_INDEX] != ((data[PACKET_SEQNO_COMP_INDEX] ^ 0xff) & 0xff))
- {
- return -1;
- }
- *length = packet_size;
- return 0;
- }
另一个是接收一个文件并刷写到flash里面：
- /**
- * @brief Receive a file using the ymodem protocol
- * @param buf: Address of the first byte
- * @retval The size of the file
- */
- int32_t Ymodem_Receive (uint8_t *buf)
- {
- uint8_t packet_data[PACKET_1K_SIZE + PACKET_OVERHEAD], file_size[FILE_SIZE_LENGTH], *file_ptr, *buf_ptr;
- int32_t i, j, packet_length, session_done, file_done, packets_received, errors, session_begin;
- static int32_t size = 0;
- int32_t state_receive_p;
- /* Initialize FlashDestination variable */
- FlashDestination = ApplicationAddress;
- for (session_done = 0, errors = 0, session_begin = 0; ;)
- {
- for (packets_received = 0, file_done = 0, buf_ptr = buf; ;)
- {
- state_receive_p = Receive_Packet(packet_data, &packet_length, NAK_TIMEOUT);
- switch (state_receive_p)
- {
- case 0:
- errors = 0;
- switch (packet_length)
- {
- /* Abort by sender */
- case - 1:
- Send_Byte(ACK);
- return 0;
- /* End of transmission */
- case 0:
- if (file_done == 0)
- {
- Send_Byte(NAK);
- file_done = 1;
- }
- else if (file_done == 1)
- {
- Send_Byte(ACK);
- Send_Byte(CRC16);
- file_done = 2;
- }
- break;
- /* Normal packet */
- default:
- if ((packet_data[PACKET_SEQNO_INDEX] & 0xff) != (packets_received & 0xff))
- {
- if (file_done == 0)
- {
- Send_Byte(NAK);
- }
- else
- {
- Send_Byte(ACK);
- file_done = 3;
- }
- }
- else
- {
- if (packets_received == 0)
- {
- /* Filename packet */
- if (packet_data[PACKET_HEADER] != 0)
- {
- /* Filename packet has valid data */
- for (i = 0, file_ptr = packet_data + PACKET_HEADER; (*file_ptr != 0) && (i < FILE_NAME_LENGTH);)
- {
- file_name[i++] = *file_ptr++;
- }
- file_name[i++] = '\0';
- for (i = 0, file_ptr ++; (*file_ptr != ' ') && (i < FILE_SIZE_LENGTH);)
- {
- file_size[i++] = *file_ptr++;
- }
- file_size[i++] = '\0';
- Str2Int(file_size, &size);
- /* Test the size of the image to be sent */
- /* Image size is greater than Flash size */
- if (size > (FLASH_SIZE - 1))
- {
- /* End session */
- Send_Byte(CA);
- Send_Byte(CA);
- return -1;
- }
- /* Erase the needed pages where the user application will be loaded */
- /* Define the number of page to be erased */
- NbrOfPage = FLASH_PagesMask(size);
- /* Erase the FLASH pages */
- FLASH_UnlockPages(FlashDestination, FlashDestination+ (PageSize * NbrOfPage));
- FLASH_ErasePages(FlashDestination, FlashDestination+ (PageSize * NbrOfPage));
- Send_Byte(ACK);
- Send_Byte(CRC16);
- }
- /* Filename packet is empty, end session */
- else
- {
- Send_Byte(ACK);
- file_done = 1;
- session_done = 1;
- break;
- }
- }
- /* Data packet */
- else
- {
- memcpy(buf_ptr, packet_data + PACKET_HEADER, packet_length);
- RamSource = (uint32_t)buf;
- for (j = 0; (j < packet_length) && (FlashDestination < ApplicationAddress + size); j += 4)
- {
- /* 把接收到的数据编写到Flash中 */
- FLASH_WriteWords(FlashDestination, (uint32_t*)RamSource, 1);
- if (*(uint32_t*)FlashDestination != *(uint32_t*)RamSource)
- {
- /* End session */
- Send_Byte(CA);
- Send_Byte(CA);
- return -2;
- }
- FlashDestination += 4;
- RamSource += 4;
- }
- Send_Byte(ACK);
- }
- packets_received ++;
- session_begin = 1;
- }
- }
- break;
- case 1:
- Send_Byte(CA);
- Send_Byte(CA);
- return -3;
- default:
- if (session_begin > 0)
- {
- errors ++;
- }
- if (errors > MAX_ERRORS)
- {
- Send_Byte(CA);
- Send_Byte(CA);
- return 0;
- }
- Send_Byte(CRC16);
- break;
- }
- if (file_done == 3)
- {
- session_done = 1;
- break;
- }
- }
- if (session_done != 0)
- {
- break;
- }
- }
- return (int32_t)size;
- }
【工程实现步骤】

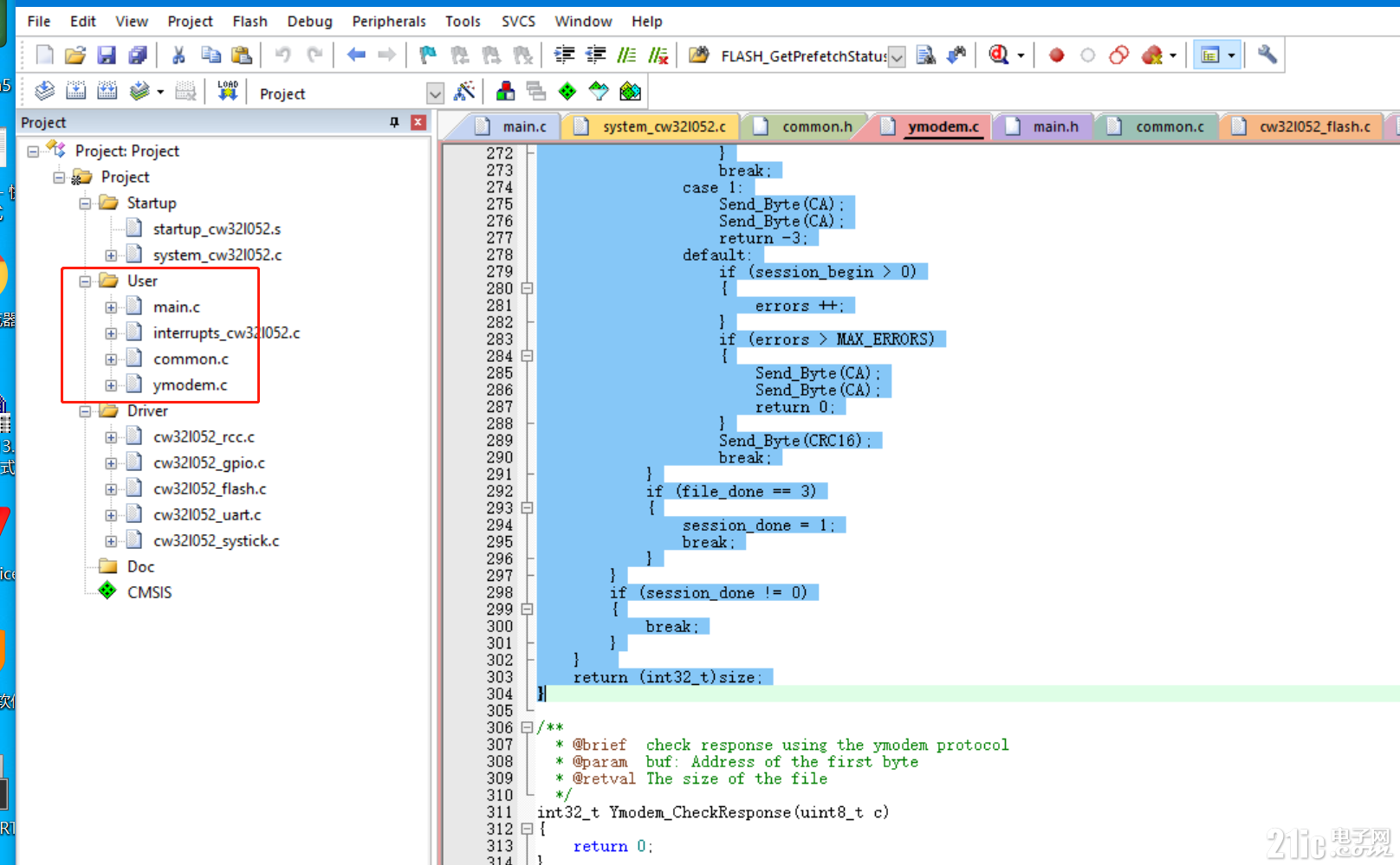

打开一个初始化串口工程示例，在工程里面添加commom.c/h,以及ymodem.c/h。
初始化板载的KEY来做升级检测标志，在复位的1秒之内按下按键，来当做升级标志。如果在1秒之内没有检测到标志，则直接跳转到APP。如果检测到标志，则进入SerialDownload函数，等待上位机发送固件。
- int32_t main(void)
- {
- volatile uint32_t u32Ticks, u32ElapsedTicks;
- RCC_Configuration();
- InitTick(SystemCoreClock); // 配置SYSTICK频率为1ms
- GPIO_Configuration();
- UART_Configuration();
- UART_SendString(IAP_UARTx, "start...\r\n");
- u32Ticks = GetTick();
- do
- {
- u32ElapsedTicks = GetTick() - u32Ticks;
- if (!KEY_GETVALUE()) // 检测按键
- {
- // 按下按键
- break;
- }
- }
- while(u32ElapsedTicks < 1000); // 等待1s
- if (u32ElapsedTicks < 1000)
- {
- // 1s内有按键按下，进入串口升级流程
- // 配置串口，波特率115200
- UART_SendString(IAP_UARTx, "serialDownload...\r\n");
- SerialDownload(); // 通过YMODEM协议下载升级程序
- }
- else
- {
- // 超时，从boolloader程序向用户APP程序跳转
- UART_SendString(IAP_UARTx, "goto app...\r\n");
- Boot2APP();
- }
- while (1);
- }
- 跳转到APP的函数为：
- void Boot2APP(void)
- {
- __disable_irq(); // 关中断
- if (((*(__IO uint32_t*)ApplicationAddress) & 0x2FFE0000 ) == 0x20000000) //判断跳转的地址是否有合法程序存在
- {
- // 向用户的APP程序进行跳转
- JumpAddress = *(__IO uint32_t*) (ApplicationAddress + 4); // ResetHandle函数的地址
- Jump_To_Application = (func_ptr_t) JumpAddress; // 将地址强制转换为函数指针
- __set_MSP(*(__IO uint32_t*) ApplicationAddress); // 设置用户APP程序的栈地址
- Jump_To_Application(); // 跳入用户APP程序的ResetHandle处
- }
- }
APP程序：
我们在ROM中指定固件的起始地址为0x3000
代码如下，初始IO与串口，进入APP时LED1闪烁，并在串口中打印出字符串。
- int32_t main(void)
- {
- GPIO_InitTypeDef GPIO_InitStruct = {0};
- LogInit();
- RCC_HSI_Enable(RCC_HSIOSC_DIV6);
- __RCC_GPIOC_CLK_ENABLE();
- GPIO_InitStruct.IT = GPIO_IT_NONE;
- GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
- GPIO_InitStruct.Pins = LED_GPIO_PINS;
- GPIO_Init(LED_GPIO_PORT, &GPIO_InitStruct);
- while (1)
- {
- GPIO_TogglePin(LED_GPIO_PORT, LED_GPIO_PINS);
- Delay(0xFFFF);
- printf("hello cw32l052!\r\n");
- printf("这是一个IAP升级的DEMO\r\n");
- }
- }
同时为了生成.bin文件，我在user下面添加生成.bin的命令：$K\ARM\ARMCC\bin\fromelf.exe --bin --output=..\@L.bin !L

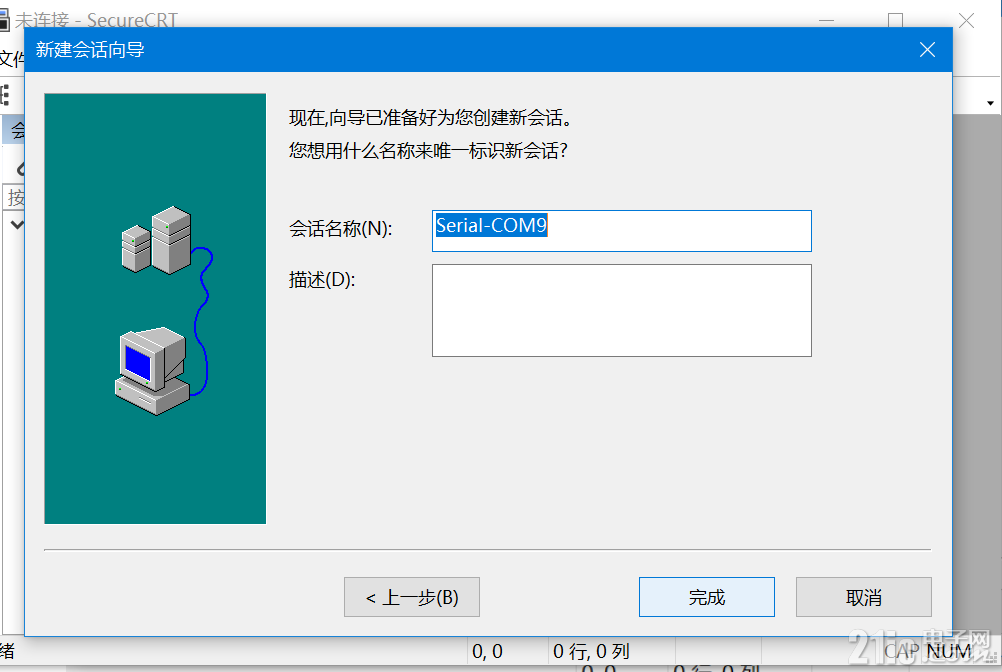

升级的操作示例我们先把IAP的固件用wch_link烧到开发板，然后打印超级终端，我这里使用SerureCRT的Ymodem发送工具。

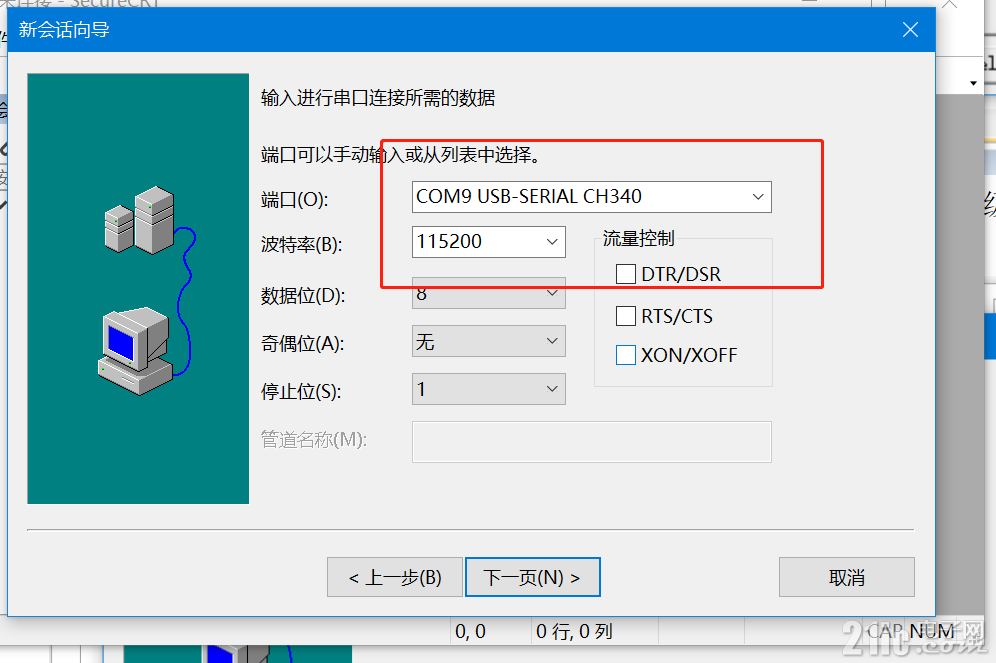

然后我们设置ymodem发送为1024字节：

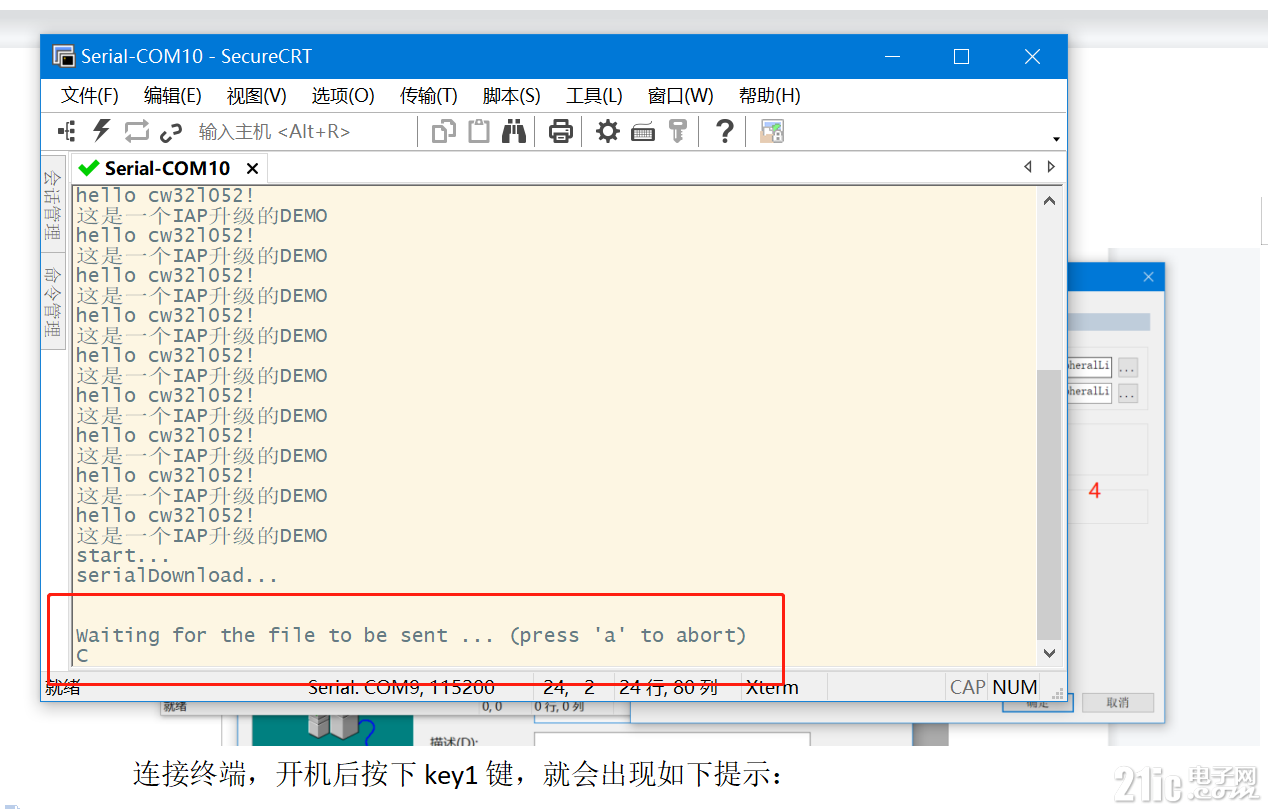

连接终端，开机后按下key1键，就会出现如下提示：

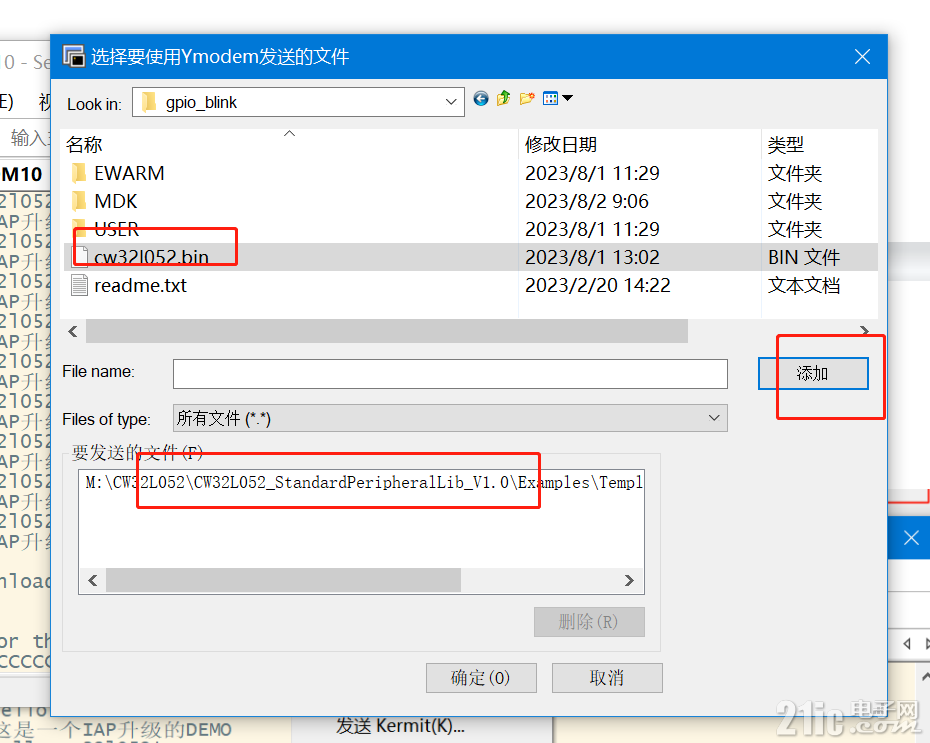

我们选择需要发送的bin文件：

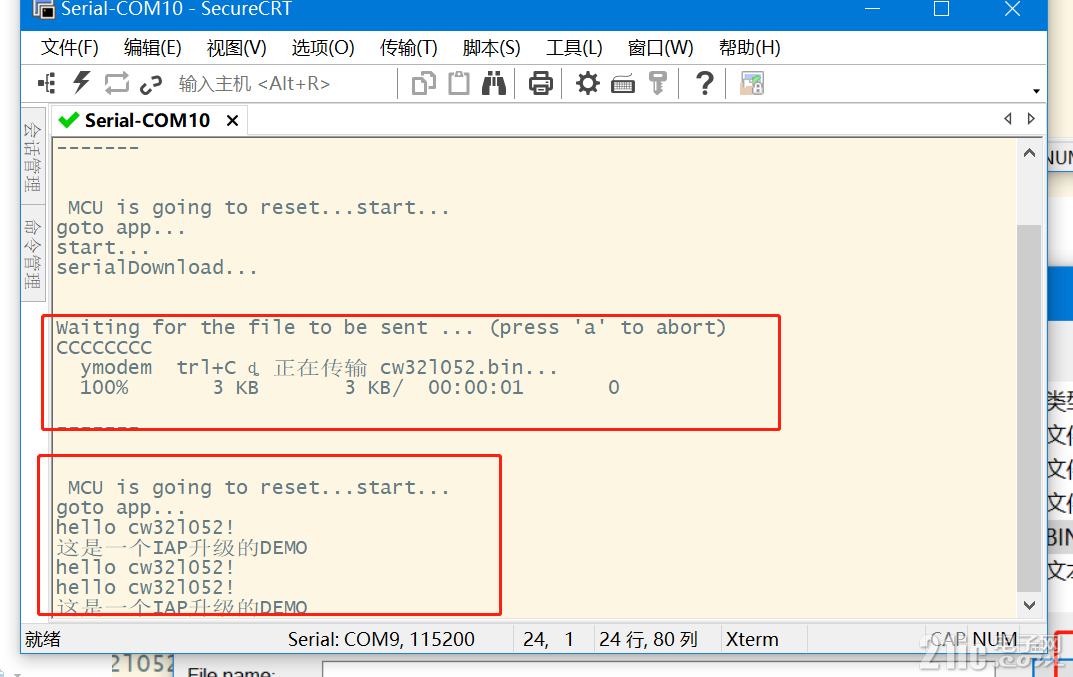

出现如下提示，显示传完成，并且成功的完成APP的跳转。
【总结】
经过一个星期的学习，终于掌握了IAP的串口升级活动。主要的难点是如何匹配串口接收完一个数据包，写入flash的原理。
期间遇到非常多的问题，武汉芯源的技术支持耐心的帮助我排查问题，在此特别感谢孙工、张工、吴工。
