【AT-START-F423测评】2.按键与定时器的使用

#申请原创# @21小跑堂

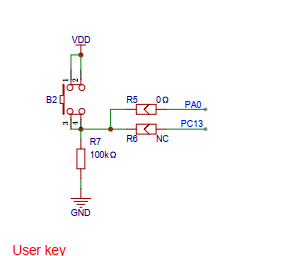

开发板板载一个按键用于测试用，连接的是PA0

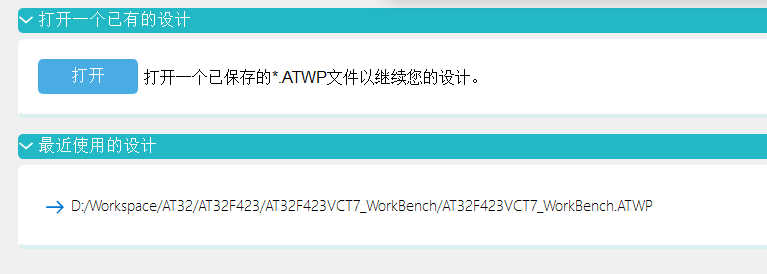

用AT32 Work Bench打开之前新建的工程

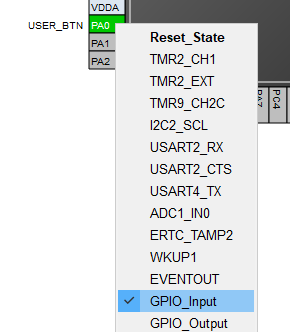

把PA0设置为输入

在程序中使用轮询的方式判断按键状态

1. if(gpio_input_data_bit_read(USER_BTN_GPIO_PORT, USER_BTN_PIN) != RESET)

2. {

3.         delay_ms(20);

4.         if(gpio_input_data_bit_read(USER_BTN_GPIO_PORT, USER_BTN_PIN) != RESET)

5.         {

6.                 while(gpio_input_data_bit_read(USER_BTN_GPIO_PORT, USER_BTN_PIN) != RESET);

7.                 gpio_bits_toggle(LED2_GPIO_PORT,LED2_PIN);

8.                 gpio_bits_toggle(LED3_GPIO_PORT,LED3_PIN);

9.                 gpio_bits_toggle(LED4_GPIO_PORT,LED4_PIN);

10.         }

11. }

复制代码

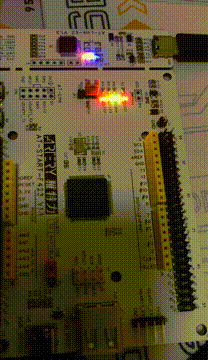

运行效果

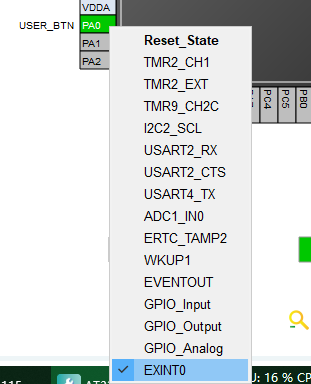

接下来再试试用中断的方式检测按键，在AT32 Work Bench将PA0配置成EXINT

选择上升沿中断

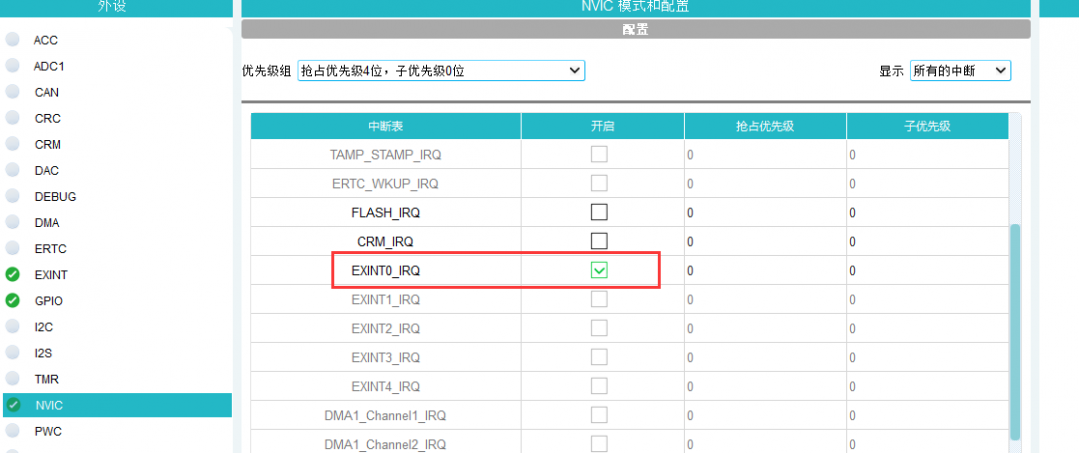

开启中断

在at32f423_int.c中会生成中断函数，在里面写自己的中断处理方法就行了

1. void EXINT0_IRQHandler(void)

2. {

3.   /* add user code begin EXINT0_IRQ 0 */

4.     extern void userkey_int();

5.     if(exint_flag_get(EXINT_LINE_0) != RESET)

6.     {

7.         userkey_int();

8.         exint_flag_clear(EXINT_LINE_0);

9.     }

10.   /* add user code end EXINT0_IRQ 0 */

11.   /* add user code begin EXINT0_IRQ 1 */

12.

13.   /* add user code end EXINT0_IRQ 1 */

14. }

复制代码

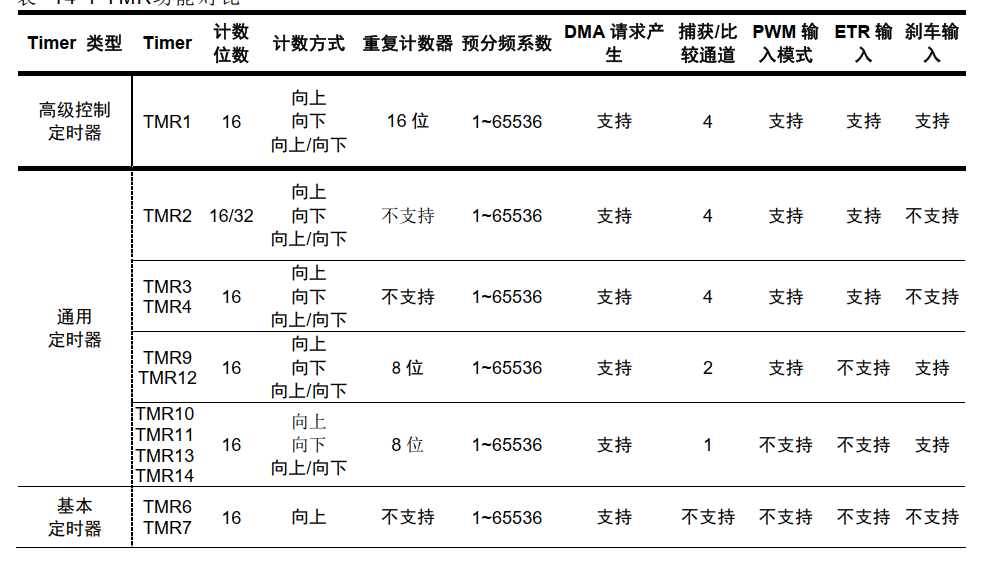

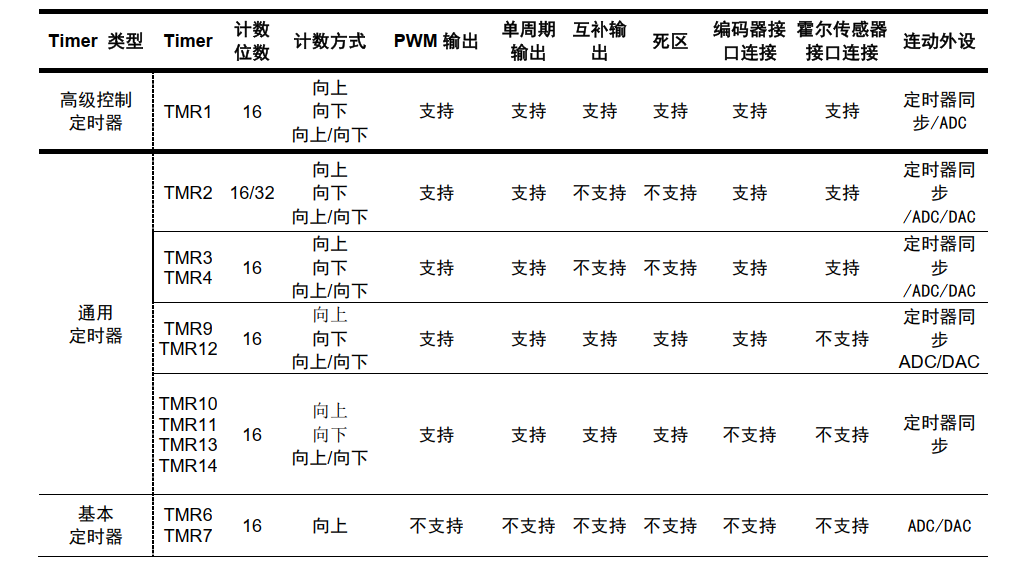

AT32F423的定时器资源很丰富

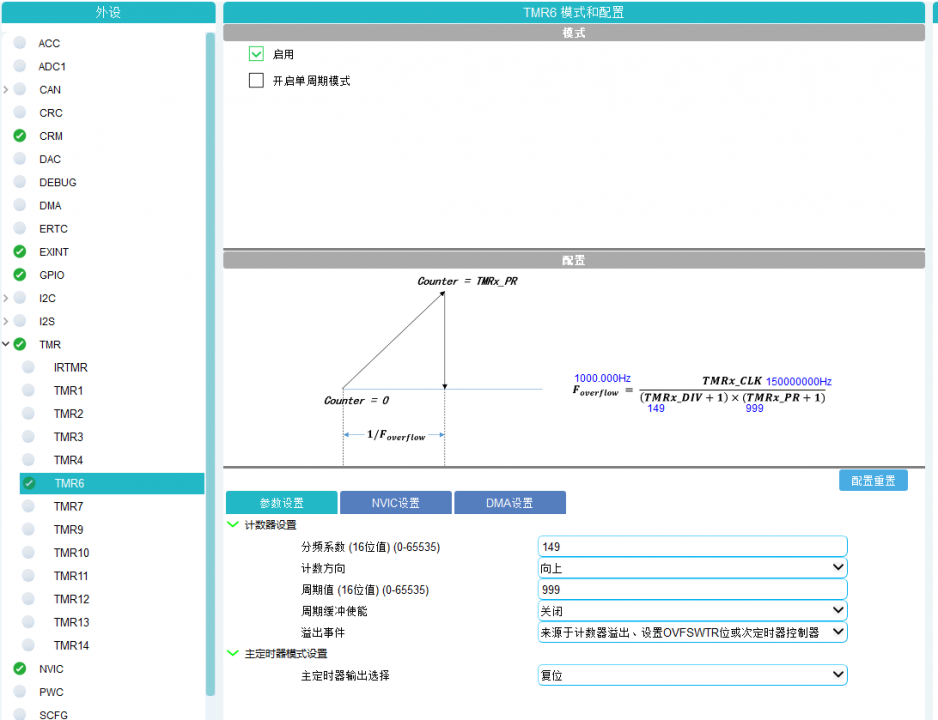

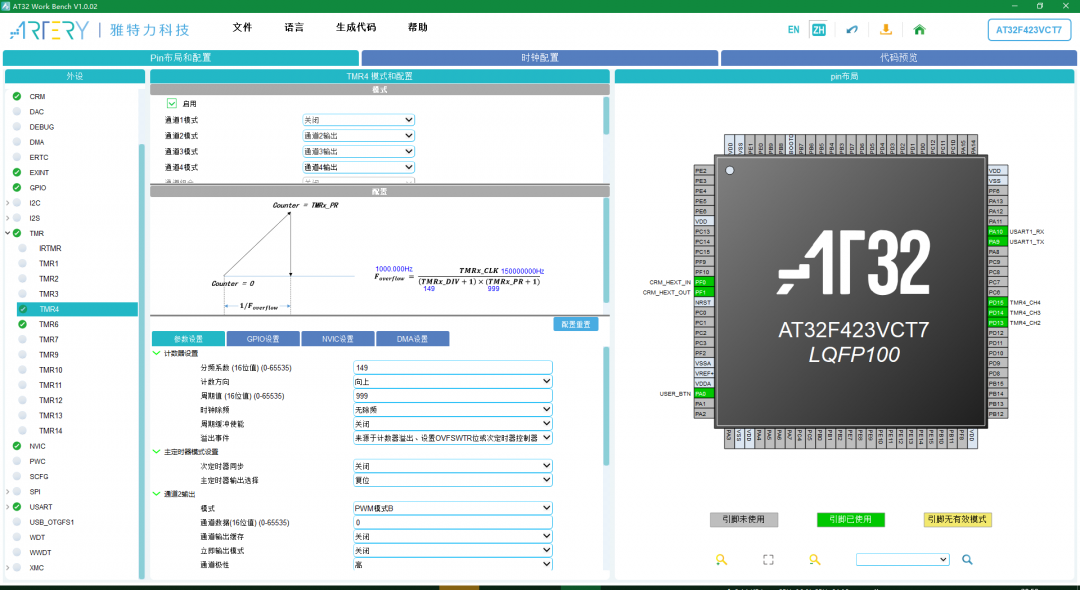

接下来用基本定时器timer6实现一个1ms的定时器，AT32 Work Bench配置定时器时可就太方便了，能直接看到定时器的频率

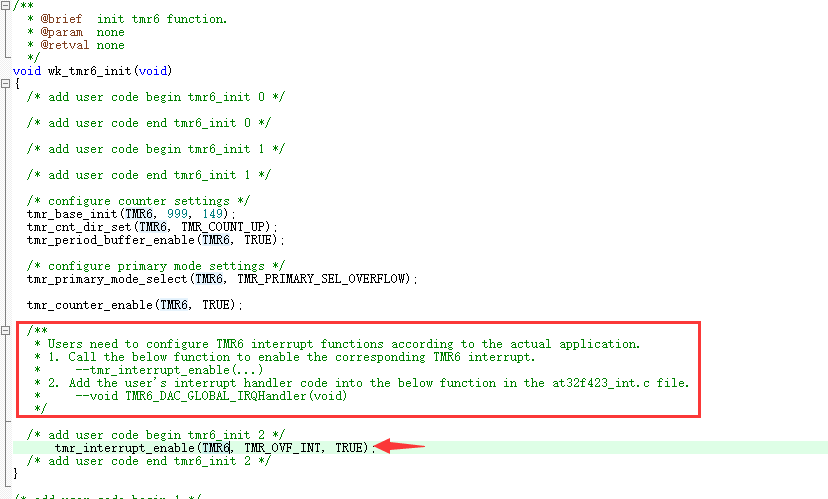

需要注意的是生成的代码并没有开启溢出中断，需要自己写上开启溢出中断的代码

在at32f423_int.c中写入自己的中断处理

1. uint16_t timer6count = 0;

2. void timer6_ov()

3. {

4.     timer6count += 1;

5.     if(timer6count == 500)

6.         gpio_bits_toggle(LED2_GPIO_PORT,LED2_PIN);

7.     else if(timer6count == 1000)

8.         gpio_bits_toggle(LED3_GPIO_PORT,LED3_PIN);

9.     else if(timer6count == 1500)

10.     {

11.         timer6count = 0;

12.         gpio_bits_toggle(LED4_GPIO_PORT,LED4_PIN);

13.     }

14. }

15. void TMR6_DAC_GLOBAL_IRQHandler(void)

16. {

17.   /* add user code begin TMR6_DAC_GLOBAL_IRQ 0 */

18.     extern void timer6_ov();

19.     if(tmr_flag_get(TMR6, TMR_OVF_FLAG) != RESET)

20.     {

21.         tmr_flag_clear(TMR6, TMR_OVF_FLAG);

22.         timer6_ov();

23.     }

24.

25.   /* add user code end TMR6_DAC_GLOBAL_IRQ 0 */

26.   /* add user code begin TMR6_DAC_GLOBAL_IRQ 1 */

27.

28.   /* add user code end TMR6_DAC_GLOBAL_IRQ 1 */

29. }

复制代码

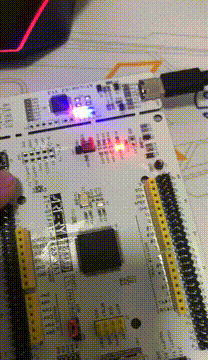

运行效果

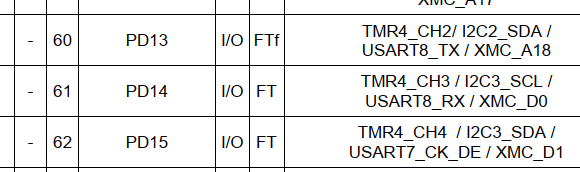

从原理图上看这三个LED的IO是TIMER4的3个输出通道，可以用TIMER4的PWM输出做个呼吸灯

在AT32 Work Bench中将这几个引脚设置为定时器输出通道，并在TMR4中开启通道输出

写上代码

1. uint16_t pwm1 = 0;

2. uint16_t pwm2 = 300;

3. uint16_t pwm3 = 600;

4. void setbreathpwm(tmr_channel_select_type ch,uint16_t *pwm)

5. {

6.     *pwm += 1;

7.     if(*pwm > 1999)

8.         *pwm = 0;

9.     if(*pwm < 1000)

10.     {

11.         tmr_channel_value_set(TMR4,ch,*pwm);

12.     }

13.     else

14.     {

15.         tmr_channel_value_set(TMR4,ch,2000-*pwm);

16.     }

17. }

18. void timer6_ov()

19. {

20.

21.     setbreathpwm(TMR_SELECT_CHANNEL_2,&pwm1);

22.     setbreathpwm(TMR_SELECT_CHANNEL_3,&pwm2);

23.     setbreathpwm(TMR_SELECT_CHANNEL_4,&pwm3);

24. }

复制代码

运行效果

详细
