实时自控 精准调速 | 极海G32R501 2.2kW高性能矢量变频器参考方案

工业互联网、人工智能、物联网等创新技术的快速发展，推动变频器行业加速向智能化、数字化方向迈进。变频器不仅具备调速和节能功能，还能融合远程监控、故障预测和自适应控制等技术，显著提升设备的运行效率和稳定性，同时降低能耗和排放。这些特性使其更符合国际节能减排目标要求。

极海2.2kW高性能
矢量变频器参考方案介绍

极海G32R501 2.2kW高性能通用矢量变频器参考方案，主要用于控制和调节三相交流同步电机的速度和转矩。采用高性能的矢量控制技术，低速高转矩输出，具有良好的动态特性、超强的过载能力、增加了用户可编程功能及后台监控软件，通讯总线功能，支持多种PG卡等，组合功能丰富强大，性能稳定。

可用于纺织、造纸、拉丝、机床、包装、食品、 风机、水泵及各种自动化生产设备的驱动。

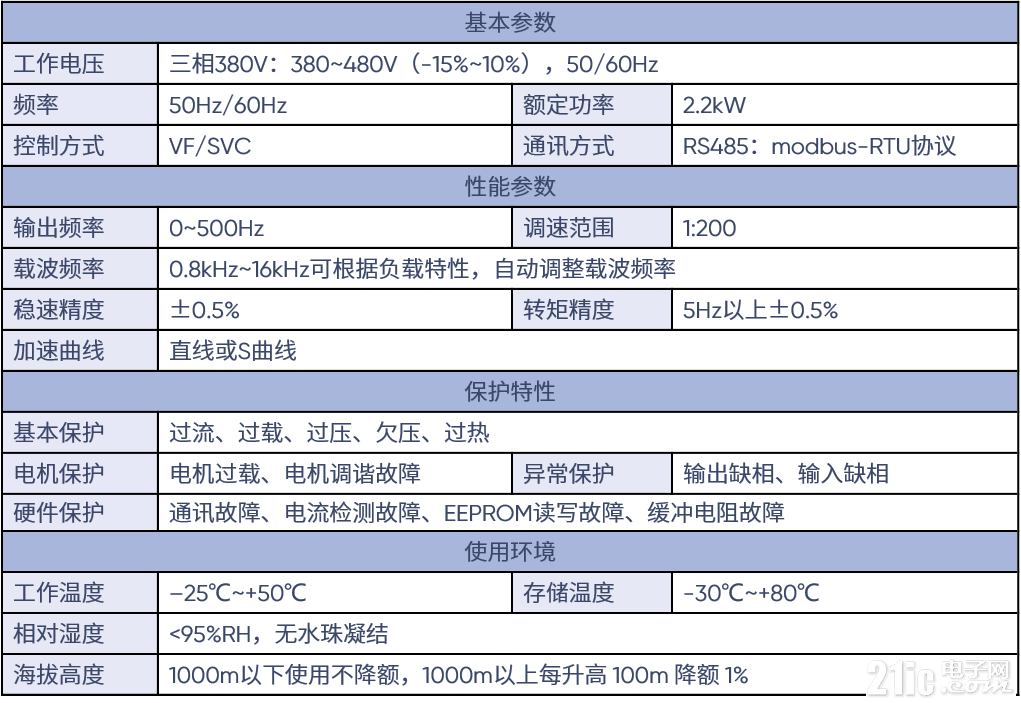

方案部分参数

变频器原理图

软硬件介绍
G32R501 2kW变频器参考方案，由功率板、控制板、按键显示板组成。

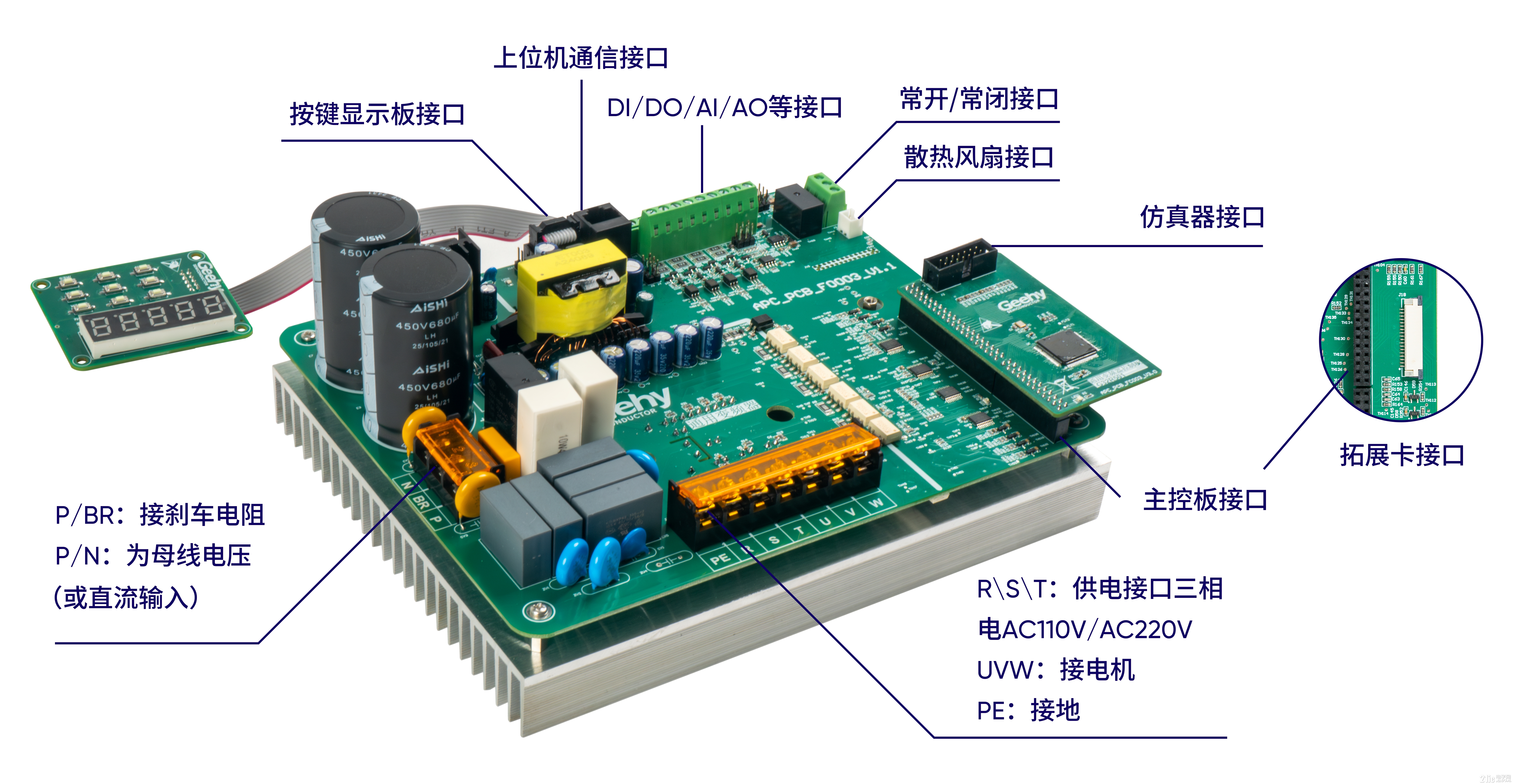

变频器实物图

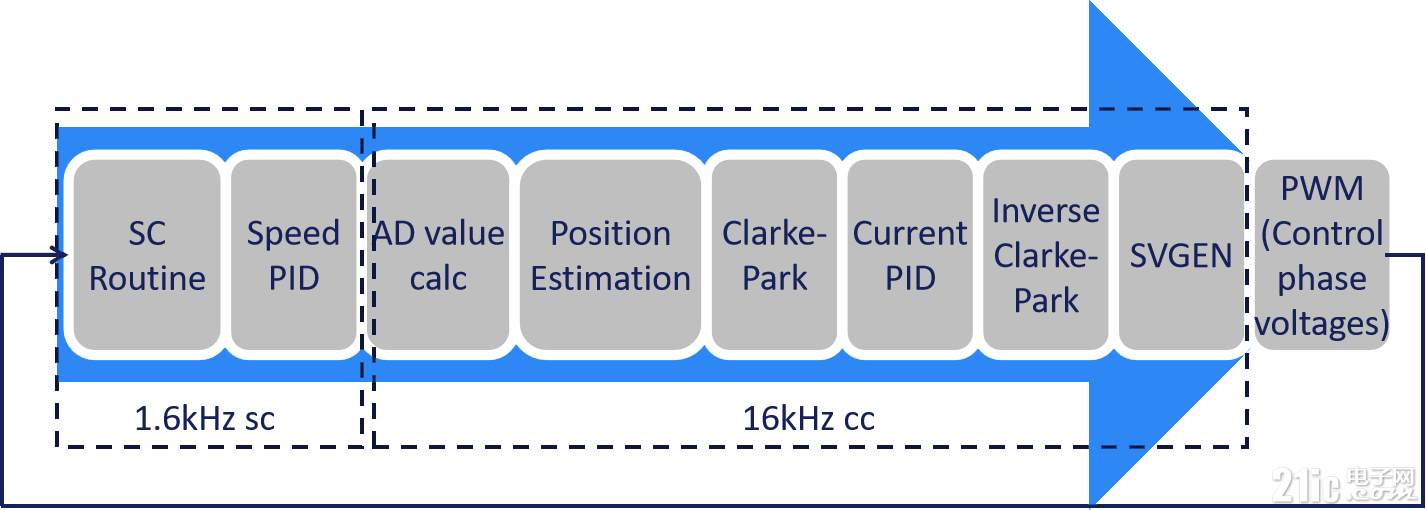

本方案搭载无感观测器，实现高性能无感FOC控制，可实现调速范围：1:200；转速精度：±0.5%；转矩精度：5Hz以上±0.5%

变频器无感控制图

方案优势
■  基于G32R501实时控制MCU的单芯片方案
■  支持零速度切换，瞬停不停，提高设备运行的稳定性、安全性和连续性
■  支持电机参数静态辨识（电阻/电感/磁链）
■  同步电机驱动超强过载能力（可调可设），提供更高灵活性和可靠性
■  载波频率：0.8kHz~16kHz，可根据负载特性自动运行，在控制精度、噪声、效率和适应性等方面具有显著优势
■  PI自整定：模型参考自适应，自动优化控制参数，提高控制精度、动态响应和系统稳定性

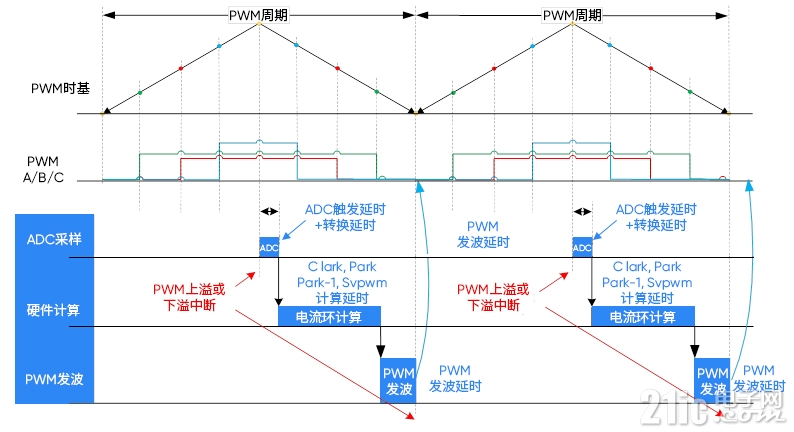

采用G32R501芯片在240MHz主频下，单核FLASH中运行时（路径：ITCM → FACC → Flash），控制环路周期：62.5μs，优化等级为O2状态下，环路执行时间：＜19.8μs（同类产品执行时间为24μs）。

正反转零速切换

支持正反转运行，实现零速度自由切换。通过优化控制策略在正反转切换时设置合理的过渡区和切换逻辑，实现电机在零速时的平滑切换，并采用状态机的滞环切换方案，确保电机在正反转切换时不会出现机械特性反转。

IPD初始位置检测

采用脉冲注入法：假定转子处于某一位置建立 dq 坐标系，将 0-360 电区间划分成 N 份，在每个区间打出等幅值脉冲并采集AB相电流。由于转子磁效应会影响电流变化率，和 S 极方向相同方向的电流变化率越大，和 N 极相同方向电流的变化率越小，找出电流变化率最大的脉冲对应的电角度，再叠加上代码假定的初始角度，即为转子的初始位置，在此基础上还可利用增量式光电编码器数值做抖动补偿。

参数辨识

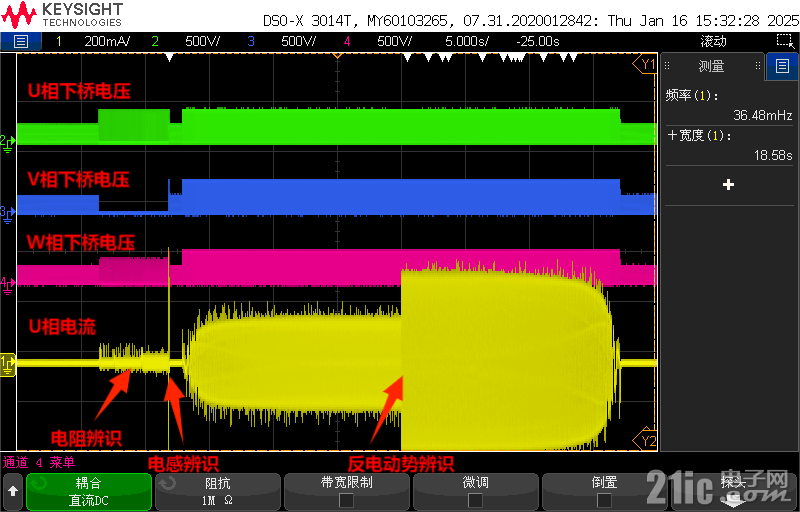

支持电机参数静态辨识（电阻/电感/反电动势(磁链)）,PI参数自整定，无需人工调试，一键运行。 ■  电阻识别技术：采用直流注入法，给电机绕组施加直流电压，测量绕组中的直流电流，根据欧姆定律计算电阻，并对电流和电压进行低通滤波。 ■  电感识别技术：采用脉冲电压法，在准确的两相旋转坐标系的 d、q 轴上注入正反向的高频脉冲电压，依据电压方程计算出 d、q 轴电感。 ■  反电动势识别技术：采用状态观测器，通过对电机转子位置、速度和电流等状态的估计，实现对反电动势的观测和估计。 ■  PI参数自整定：通过建立闭环电机模型，引入临界增益和临界周期来确定最佳的Kp和Ki值。 通过以上技术，可实现无传感器高精度控制。

G32R501芯片特性
■  内核与存储：基于Cortex-M52双核架构，主频250MHz，配备紧耦合内存（ITCM、DTCM）、I/D-Cache，Flash预取，实时性能高；
■  扩展指令：极海自研紫电数学指令扩展单元，支持CRC运算、Viterbi、三角函数、除法、开方等数**算；
■  增强型控制外设：
· 16个PWM通道，多通道同步性能高，助力低速精准电机控制；
· 灵活的IP联动功能，PWM模块具有额外两个比较子模块（CMPC、CMPD）专门用于产生同步事件，可在计数器任意时刻产生事件，同步事件可传递至任一PWM模块同步PWM相位，并触发ADC开始采样；
■  高精度模拟外设：
· 3个3.45MSPS的12-bit高速ADC，快速准确采集模拟信号，减小信号延迟；
· ADC支持3.3V/2.5V内部参考源，2.5V参考源时，电压分辨率可提升32%，提高反馈信号采样精度；
■ 丰富通信接口：CAN×2、I2C×1、UART×2、SPI×2、QSPI×1、LIN、PMBus×1。

极海G32R501 2kW高性能矢量变频器量产级参考方案，涵盖完整的软硬件设计，可提供全功能软件固件和变频器控制上位机PC调试工具，支持参数设置、JOG调试、故障排查、波形分析等功能；方案配有详细使用指南，方便工程师快速进行上手使用、性能评估以及二次开发。
