【AT-START-M412测评】+大摆角距离检测 (1)

#申请原创#

1. 工作原理
大摆角测距处理的工作原理是通过步进电机来拖动超声波测距模块来测定指定方向的空间距离，由于步进电机的精准定位性能，故可有效地达到控制要求。
对于所选用的步进电机来说，其一个节拍可运动0.7度。
而对于所选用的超声波测距模块来讲，其检测范围是20~400cm。
在进行大摆角测距的制作中，是通过TFT显示屏作为人机交互界面，见图1所示。并以表盘的形式来展示工作状态，其界面形式如2所示。

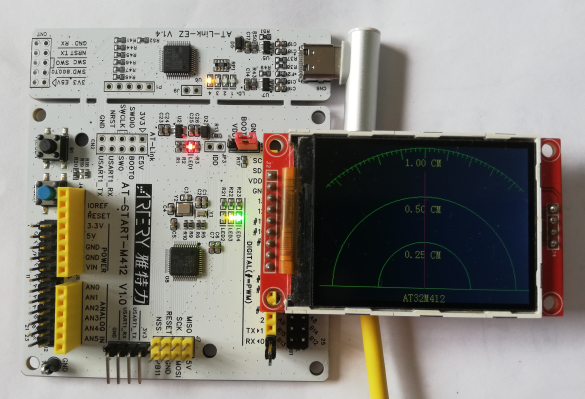

图1 显示屏连接

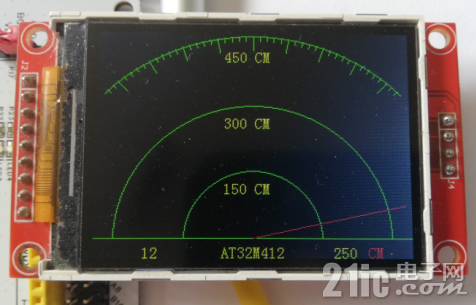

图2 表盘效果

2. 表盘绘制
在制作表盘效果时要对绘制圆形的函数加以修改，以适应制作的需要。
在通常情况下下，为加速处理的速度，要绘制圆是采用八分法来实现。
为此，这里就将其改为一个可绘制8段弧线的函数，其内容为：

复制

void Draw_Circle_k(unsigned int x0,unsigned int y0,char r,char m)

{

int a,b;

int di;

a=0;b=r;

di=3-(r<<1);

while(a<=b)

{

if(m==3) LCD_DrawPoint(x0-b,y0-a);

if(m==0)LCD_DrawPoint(x0+b,y0-a);

if(m==1)LCD_DrawPoint(x0-a,y0+b);

if(m==2)LCD_DrawPoint(x0-a,y0-b);

if(m==4)LCD_DrawPoint(x0+b,y0+a);

if(m==5)LCD_DrawPoint(x0+a,y0-b);

if(m==6)LCD_DrawPoint(x0+a,y0+b);

if(m==7)LCD_DrawPoint(x0-b,y0+a);

a++;

if(di<0)di +=4*a+6;

else

{

di+=10+4*(a-b);

b--;

}

}

}

至于要绘制那段弧，则是通过参数m来确定。
绘制基线和弧线的程序为：

复制

LCD_DrawLine(0, base+1, 319, base+1);

Draw_Circle_k(Xcent,base+1,70,2);

Draw_Circle_k(Xcent,base+1,70,3);

Draw_Circle_k(Xcent,base+1,70,0);

Draw_Circle_k(Xcent,base+1,70,5);

Draw_Circle_k(Xcent,base+1,140,2);

Draw_Circle_k(Xcent,base+1,140,3);

Draw_Circle_k(Xcent,base+1,140,0);

Draw_Circle_k(Xcent,base+1,140,5);

Draw_Circle_k(Xcent,base+1,216,2);

Draw_Circle_k(Xcent,base+1,216,5);

其中，所涉及的参数如下：
Ymax = 239;
Xmax = 319;
Xcent = Xmax / 2;
base = 218;

3. 刻度与指针的绘制
在刻度与指针的制作中，涉及绘制直线绘制函数，其内容为：

复制

void LCD_DrawLine(unsigned int x1, unsigned int y1, unsigned int x2, unsigned int y2)

{

unsigned int t;

int xerr=0,yerr=0,delta_x,delta_y,distance;

int incx,incy,uRow,uCol;

delta_x=x2-x1;

delta_y=y2-y1;

uRow=x1;

uCol=y1;

if(delta_x>0)incx=1;

else if(delta_x==0) incx=0;

else {incx=-1;delta_x=-delta_x;}

if(delta_y>0)incy=1;

else if(delta_y==0)incy=0;

else{incy=-1;delta_y=-delta_y;}

if( delta_x>delta_y)distance=delta_x;

else distance=delta_y;

for(t=0;t<=distance+1;t++ )

{

LCD_DrawPoint(uRow,uCol);

xerr+=delta_x ;

yerr+=delta_y ;

if(xerr>distance)

{

xerr-=distance;

uRow+=incx;

}

if(yerr>distance)

{

yerr-=distance;

uCol+=incy;

}

}

}

若将直线绘制函数与三角函数相配合就可以快速地实现刻度和指针的绘制，其程序内容为：

复制

for(i= 46;i < 136; i+=2)

{

if (i % 10 == 0)

{

LCD_DrawLine(200*cos(radians(i))+Xcent,base - 200*sin(radians(i)) , 215*cos(radians(i))+Xcent,base - 215*sin(radians(i)));

}

else

{

LCD_DrawLine(210*cos(radians(i))+Xcent,base - 210*sin(radians(i)) , 215*cos(radians(i))+Xcent,base - 215*sin(radians(i)));

}

}

POINT_COLOR=RED;

LCD_DrawLine(Xcent, 40, Xcent, base+1);

4. 模拟效果
在未使用步进电机的情况下，可以模拟的方式来制作探测指针的扫描摆动效果。
此外，通过随机函数的使用还可以模拟超声波的检测效果。
实现模拟效果的程序如下：

复制

POINT_COLOR=RED;

for(i= 2;i < 180; i+=2)

{

shuanxin();

LCD_ShowNum(40,base+8,i,3);

j=1+(int)(450.0*rand()/(RAND_MAX+1.0));

LCD_ShowNum(240,base+8,j,3);

POINT_COLOR=RED;

LCD_DrawLine(Xcent,base +1 , 158*cos(radians(i))+Xcent,base - 158*sin(radians(i)));

delay_ms(400);

POINT_COLOR=BLACK;

LCD_DrawLine(Xcent,base +1 , 158*cos(radians(i))+Xcent,base - 158*sin(radians(i)));

}

经程序的测试，其实现的模拟效果如图3和图4所示。

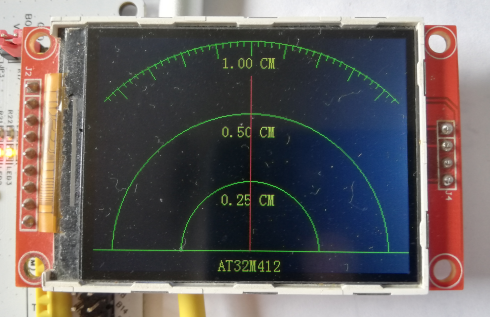

图3 模拟效果1


图4 模拟效果2

模拟效果演示：
