module tri_gen

复制

/************最简单状态机, 三角波发生器**************/

/**************************************************/

/**************************************************/

/******************20250614************************/

`timescale 1ns/10ps

module tri_gen

                                (

                                clk,

                                res,

                                d_out

                                );



input                        clk;

input                        res;

output[8:0]                d_out;





reg[2:0]                state;                //主状态机寄存器;

reg[8:0]                d_out;

reg[7:0]                con;                //计数器, 记录平顶时间

always@(posedge clk or negedge res)

if(~res)

        begin

        state                <=0;

        d_out                <=0;

        con                        <=0;

        end



else

        begin

                case(state)

/**************************************************/

0:                //上升

begin

d_out                <=d_out +1;

if(d_out ==299)

        begin

        state                <=1;

        end

end

/**************************************************/

1:                //平顶

begin

if(con ==200)

        begin

        state                <=2;

        con                        <=0;

        end

else

        begin

        con                        <=con +1;

        end

end

/**************************************************/

2:                //下降

begin

d_out                <=d_out -1;

if(d_out ==1)

        begin

        state                <=3;

        end

end

/**************************************************/

3:                //平底

begin

if(con ==200)

        begin

        state                <=0;

        con                        <=0;

        end

else

        begin

        con                        <=con +1;

        end

end

/**************************************************/

                endcase

        end

endmodule

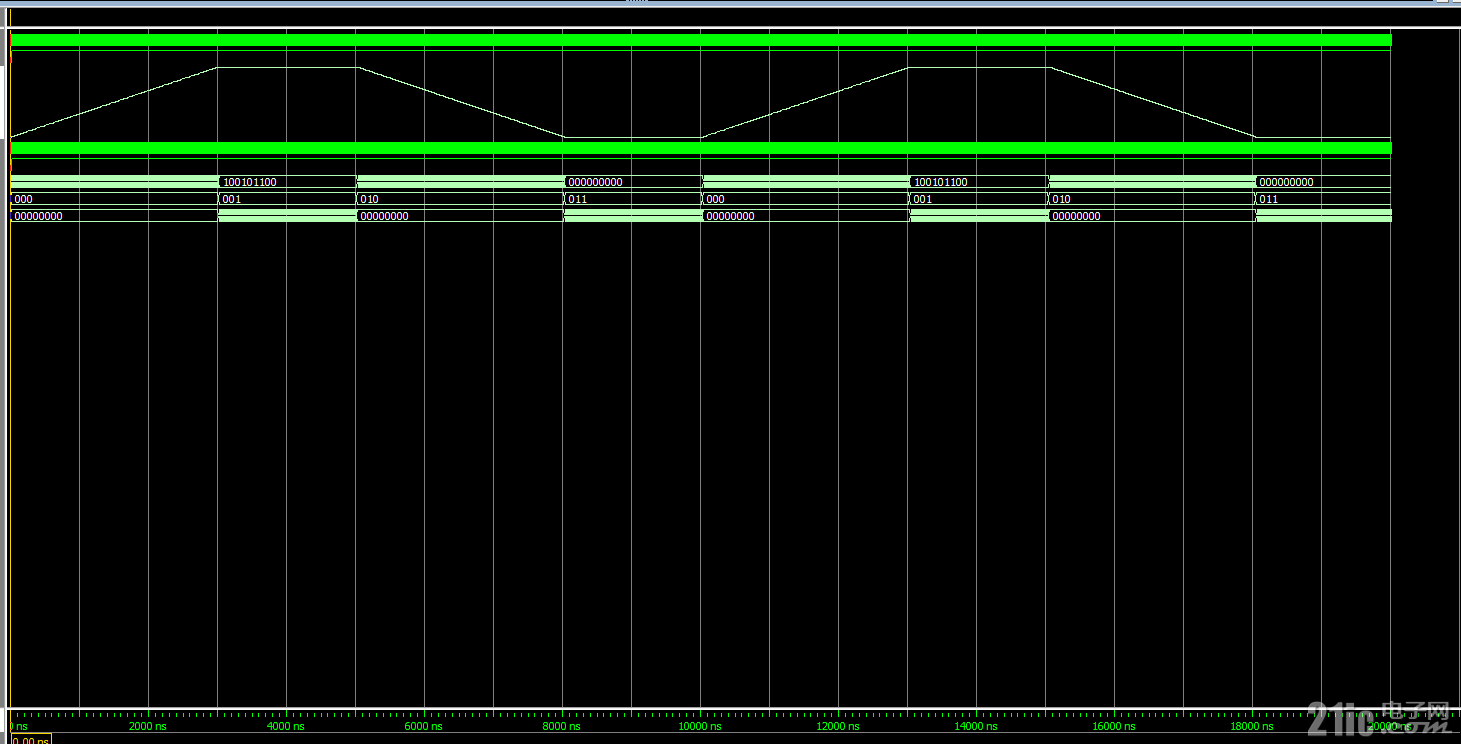

/****************testbench oftri_gen***************/

module tri_gen_tb;

reg                                clk, res;

wire[8:0]                d_out;

tri_gen tri_gen

                                (

                                .clk(clk),

                                .res(res),

                                .d_out(d_out)

                                );

initial

begin

                                clk                <=0;

                                res                <=0;

                #17                res                <=1;

                #20000        $stop;





end

always #5                clk                <= ~clk;



endmodule

/**************************************************/

/**************************************************/

/**************************************************/
