stm32f302 io性能测试.

注意,本测试仅仅测试io性能.

使用nucleo f302r8t6芯片

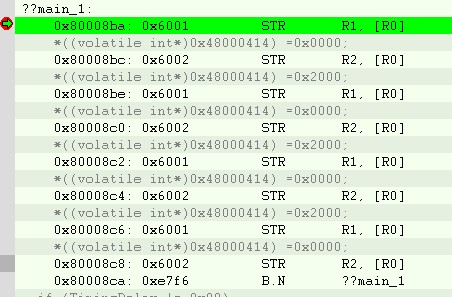

  for(;;)
  {
    *((volatile int*)0x48000414) =0x2000;
    *((volatile int*)0x48000414) =0x0000;
    *((volatile int*)0x48000414) =0x2000;
    *((volatile int*)0x48000414) =0x0000;
    *((volatile int*)0x48000414) =0x2000;
    *((volatile int*)0x48000414) =0x0000;
    *((volatile int*)0x48000414) =0x2000;
    *((volatile int*)0x48000414) =0x0000;
  }
io上外挂了一个led,使用rigol 10x探头测试



芯片手册:Fast I/O handling allows I/O toggling up to 36 MHz.
我测试数据应该优于这个保守的效果.

下图是香水城回帖中的测试.好牛x的示波器


备注:arm的分支预测似乎没想象的好.

为什么我的103的板子IO产生方波信号，感觉上百K就变形了？

另外我示波器,没那么好....

yuanquanquan 发表于 2014-5-17 17:15
为什么我的103的板子IO产生方波信号，感觉上百K就变形了？

有空我再测试一下103.因为103的手册没有写fast io.所以不会太快

icecut 发表于 2014-5-17 17:23
另外我示波器,没那么好....

:D
恩，我上次用429也是这个波形，示波器带宽不够了；
就变正弦波了

yuanquanquan 发表于 2014-5-17 17:15
为什么我的103的板子IO产生方波信号，感觉上百K就变形了？

你用PWM输出看看，几百K没啥问题的；
另外你的示波器带宽多少啊？
还有测试方法

yuanquanquan 发表于 2014-5-17 17:15
为什么我的103的板子IO产生方波信号，感觉上百K就变形了？

f103测量速度比f302慢一倍.示波器20ns/格的时候波形和302 10ns/div波形相同.

但是依旧是循环最后的分支预测会浪费4个指令周期.极限周期20MHZ,io指令周期40M指令/s[一个波形周期需要2条指令.]

302应该是在40MHZ,官方说明36Mhz,指令周期80M指令/s

mmuuss586 发表于 2014-5-17 20:02
你用PWM输出看看，几百K没啥问题的；
另外你的示波器带宽多少啊？
还有测试方法 ...

嗯，今天重新试了下，5M方波波形还是挺不错的。

icecut 发表于 2014-5-17 21:33
f103测量速度比f302慢一倍.示波器20ns/格的时候波形和302 10ns/div波形相同.

但是依旧是循环最后的分支 ...

3Q。我用PWM的形式重新试了下5M方波是不错的，10M波形就变了。20M差不多是个三角波

yuanquanquan 发表于 2014-5-19 18:29
嗯，今天重新试了下，5M方波波形还是挺不错的。

:D
5M方波出来了，确实不错；

yuanquanquan 发表于 2014-5-19 18:31
3Q。我用PWM的形式重新试了下5M方波是不错的，10M波形就变了。20M差不多是个三角波 ...

主要原因是103性能不够好,iar就不会变出302那么高效的单指令代码.

103的是18M，数据手册上有的，我也测试过了

xlsabc123 发表于 2014-5-22 14:27
103的是18M，数据手册上有的，我也测试过了

18M方波.每个方波包含两个跳变指令.如果用循环输出方波,会后很大折扣.
f3 是36M.手册也有说明

STM32F302，内核主频72MHz，GPIO模块挂在AHB总线上，M4内核的STR指令单周期，因此：GPIO最高toggle频率=72MHz/2  =  36MHz

STM32F103，内核主频72MHz，但是GPIO模块挂在APBx总线上，M3内核的STR指令单周期，因此：GPIO最高toggle频率=72MHz/4  =  18MHz。为什么除以4？因为指令要过桥，AHB-APB

STM32F072，内核主频48MHz，但是GPIO模块挂在AHB总线上，M0内核的STR指令双周期，因此：GPIO最高toggle频率=48MHz/4  =  12MHz。为什么除以4？因为指令双周期

明白了。很多时候，IO的速度很重要

不错的IC 就是为电机驱动器设计的IC 三个比较器 三相 和二相电机用的 好 正打算用 估计现在这IC 有点难买,存货不多.
还带了FPU 和TI的有得一拼.  TI怎么拼不过ST的价格...

涨姿势了！

通宵敲代码 发表于 2014-6-16 22:43
涨姿势了！

看我的gpio 物理层那篇**.也有知识

icecut 发表于 2014-6-17 09:54
看我的gpio 物理层那篇**.也有知识

恩，多谢！

香水城 发表于 2014-5-23 16:55
STM32F302，内核主频72MHz，GPIO模块挂在AHB总线上，M4内核的STR指令单周期，因此：GPIO最高toggle频率=72M ...

手册上好像说最高频率50MHz，看来有点假了。
