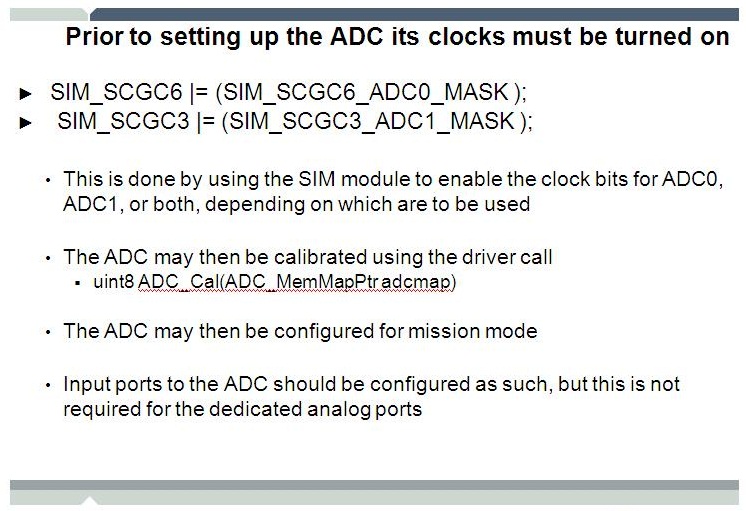

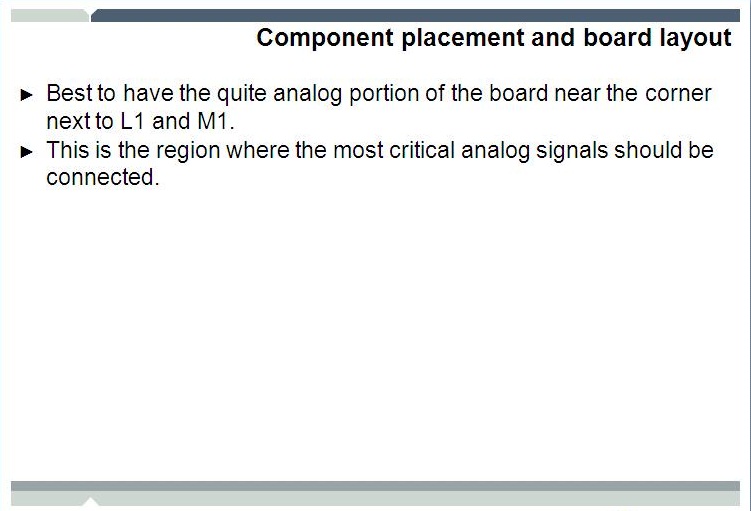

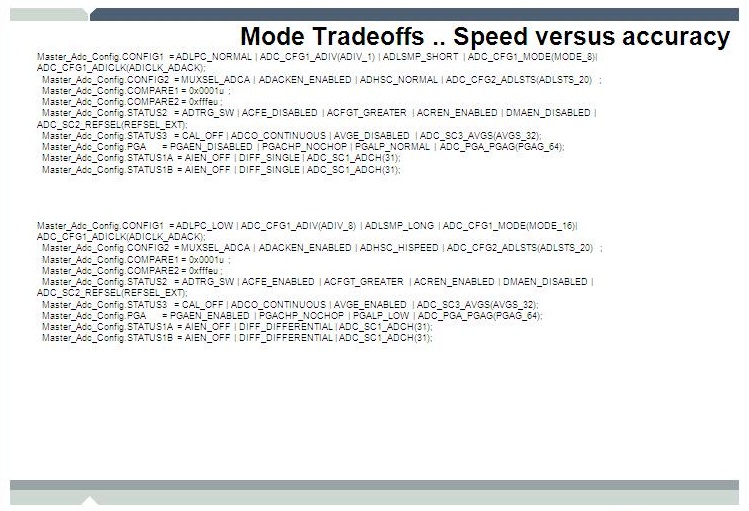

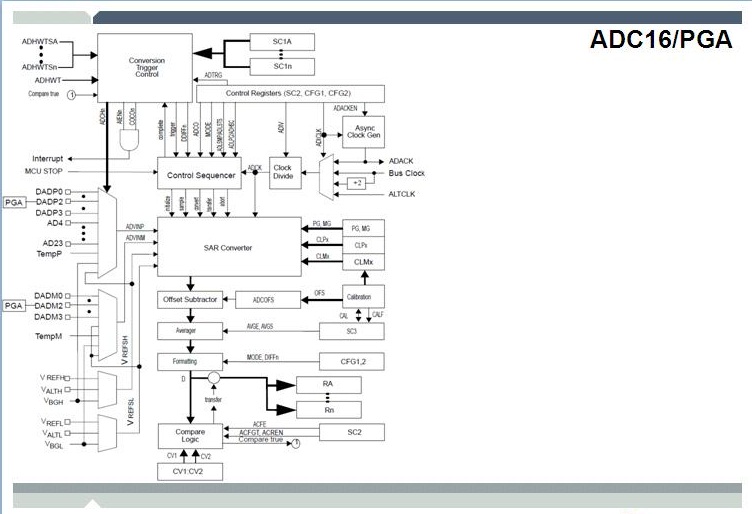

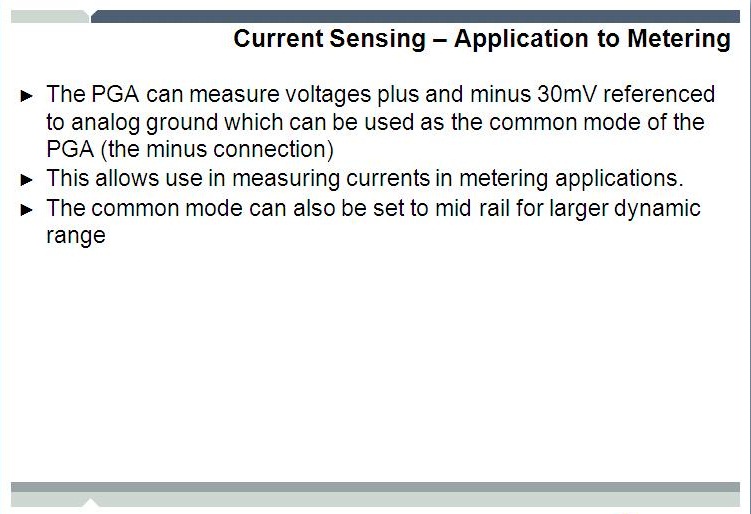

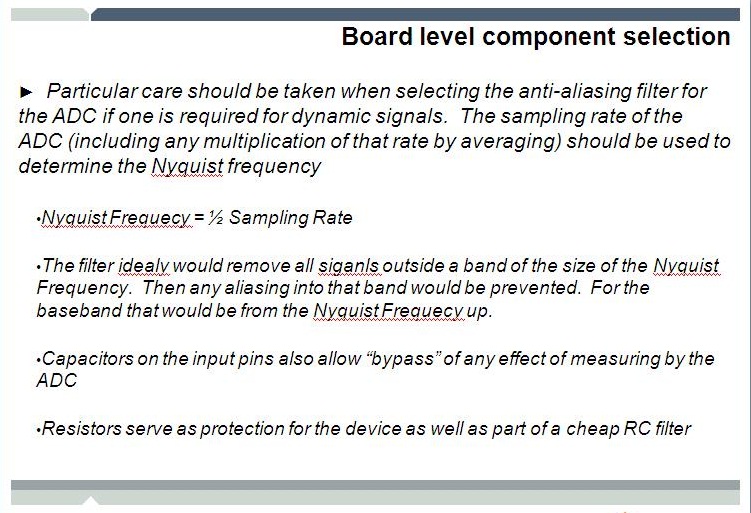

ADC与PDB模块 ADC模块采用逐次逼近算法，最高可支持16位的解析度，支持差分信号或单端信号输入，内置硬件平均器，可支持1、4、8、16、32次平均采样。支持自动比较，可实现小于等于或大于等逻辑判断。 相对于采用Sigma Delta算法的ADC，该ADC在保持精确度的同时更提高了采样率，适用于采样变化快的信号，而且内嵌PGA模块，可用于小信号的采样。 从上图可见，以PGAxDP/M命名的端口都是支持PGA的ADC采样通道。目前Kientis只在channel2的差分输入端口集成了PGA。 除了外部的差分、单端输入信号，ADC还能采样一些内部的信号： 运放输出：OP1/2。大家可以在K53系列中找到运放单元 12位DAC的输出通常都会连接到ADC的某个channel 内置的温度传感器输出 Bandgap 参考电压VREFH和VREFL ADC在某些低功耗模式下是不供电的，以减少功耗，像VLLSx等模式。 LLS模式下虽然不掉电，但是模块保持静态，以减少功耗。 在STOP或VLPS模式下，ADC仍然正常工作，但是前提是使用它内部的参考时钟ADACK,如上图所示。 在其他模式下都可以正常工作。 在初始化ADC之前，首先要通过SIM模块使能模块时钟，这点和其他模式的初始化一致，不同的是ADC模块需要执行一次校验才能正常工作，飞思卡尔提供了校验的驱动，基本由硬件完成。 下图是两种初始化样例，分别注重采样速度和精度。 上图是ADC模块硬件设计时要遵循的一些原理： 首先是奈奎斯特定理，在进行模拟/数字信号的转换过程中，要保证采样频率大于信号中最高频率的2倍，这样采样之后的数字信号才能完整地保留了原始信号中的信息。因此当需要使用抗混叠滤波器来采样数据时，ADC模块的采样率决定了该系统的奈奎斯特频率。 其次在某些情况下，比方说有噪声的干扰，这时候需要在输入端并联一个电容，一般0.01uF的高频电容就可以了，可以提高ADC的采样性能。 并且可同时在输入端串联一个电阻，作为RC过滤电路的一部分。 在PCB layout时，尽量把模拟信号的电路靠近ADC输入管脚。 ADC可用于单相电表等应用，使用支持PGA的差分输入端口连接在电阻的两端，可采样流过极小电阻的电压（毫伏级），从而算出电流值，如果把其中一个端点连接在电阻的中点，还能扩大测量范围。 上面是一些有用的参考资料，可通过下列链接来访问：
Programmable Delay Block (PDB)模块

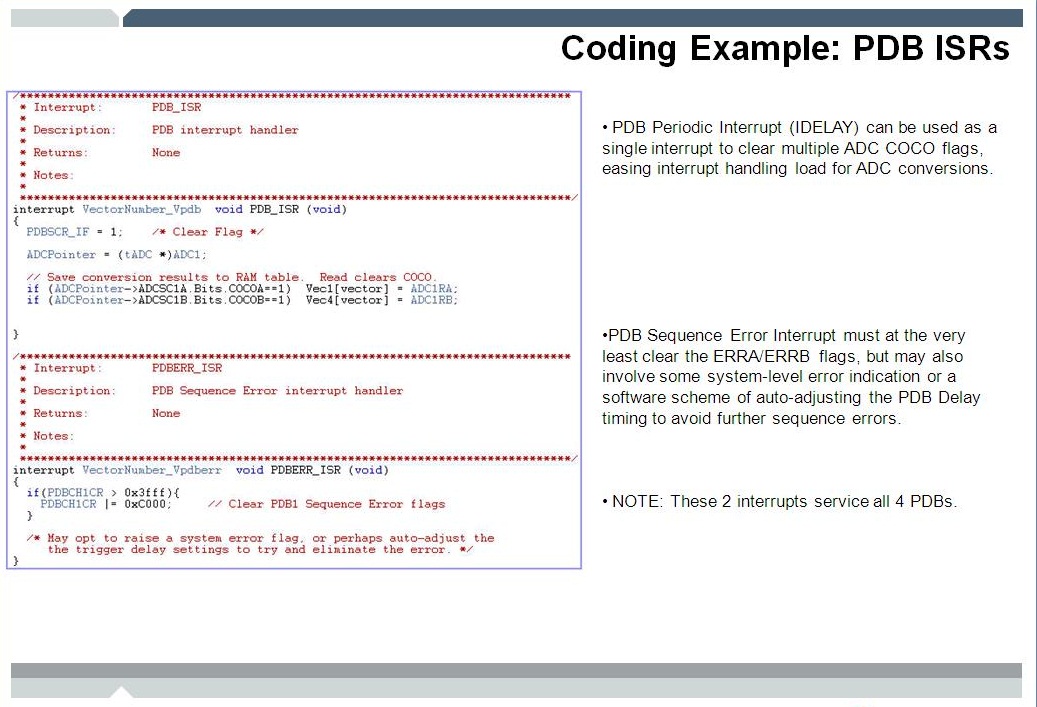

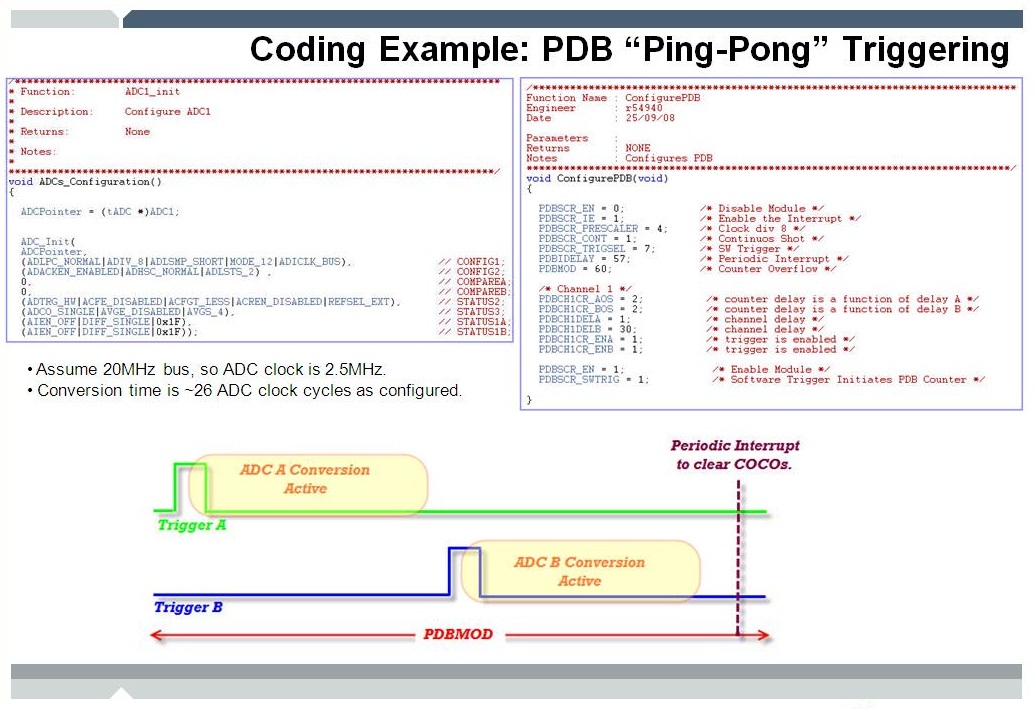

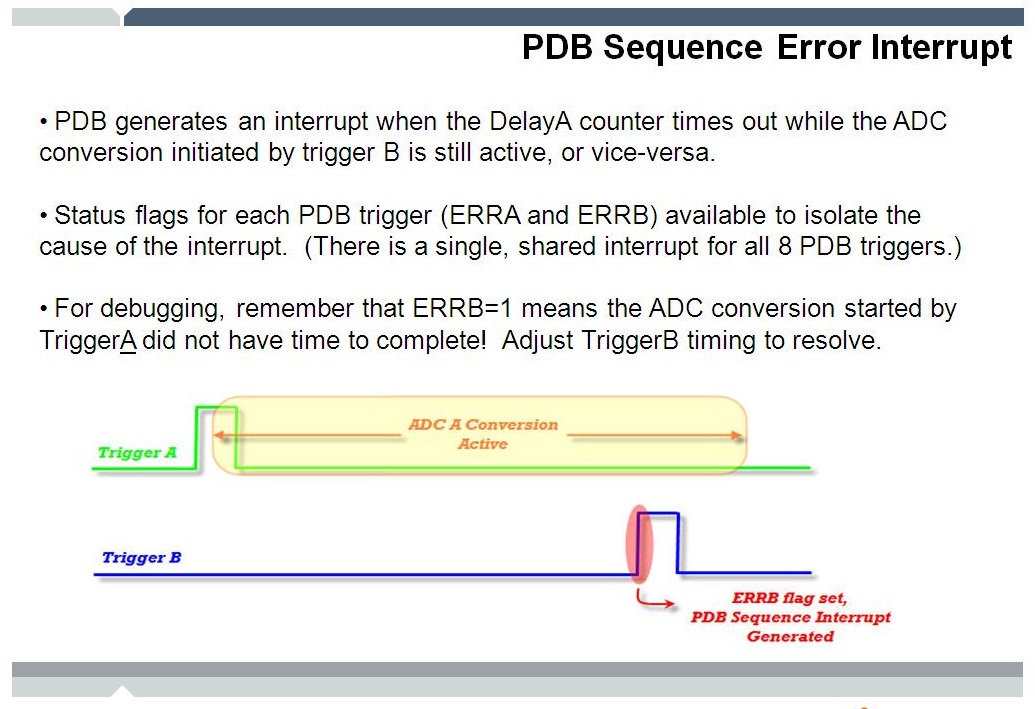

PDB可视为一个计数器模块，它的特殊之处在于它接收外部的触发信号，并且计数时会和多个数值进行比较，并在每次匹配的时间点输出相关的触发信号，从而触发ADC等模块或运行相关的中断服务程序。 上图可以看到一个PDB通道只有一个trigger信号，却有多个pre-trigger信号，其实两者之间的延迟只有一个peripheralclock，pre-trigger的作用可以理解为选中对应的ADC模块配置，从前文我们知道ADC模块有多个SC1n的寄存器，目前的版本支持SC1A和SC1B,pre-trigger 0 可以理解为选中SC1A对应的ADC，pre-trigger 1可以理解为选中SC1B对应的ADC，选中配置后再由trigger信号触发对应的ADC采样。 上图的Trigger A/B可以看做pre-trigger和trigger的组合逻辑。这里要注意的是pre-trigger的周期设置要大于ADC的转换时间，否则不但无法触发ADC采样，反而会产生一个PDBsequence error的中断。 利用PDB的特性，可以在极短的时间内触发两次ADC采样，即上图的ping-pong模式。这里PDB的计数器会和三个数进行比较，当计数器累加到triggerA的设定时间时，会触发ADCA的转换，当计数器累加到triggerB的设定时间时，会触发ADCB的转换，最后计数到PDB的MOD值时，产生中断，并在中断服务程序里清楚ADC的COCO标志。
|
