等待了N久的F469I-DISCO板子下午终于拿到了，这里首先非常感谢21ic和ST的这个活动，让我有了这次试用的机会，毕竟机会难得，一定要好好珍惜。 这里先晒一下F469I-DISCO的美图，初步探索一下开发板的硬件资源，后续再写实战日记。
不知道用F469I-DISCO开发一个带4寸触摸屏的便携式数字示波器会不会好用呢？
没有申请到板子的小伙伴们也不要灰心，说不定下次板子就是你的呦~，嗯！
PS：作为新人，第一次在二姨家发帖子，面对论坛众多的大神，难免会有点小紧张，如果有什么地方言语不适当或者技术性错误，还请大家不要见怪和多多指教啊~~

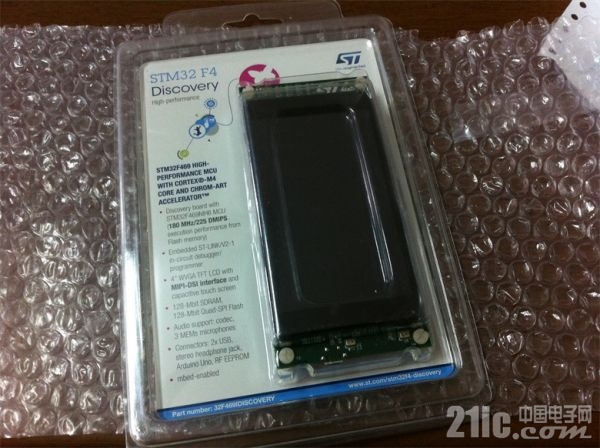

板子是用气泡袋包着的，保护的很好。
液晶屏显示很细腻，做工也很精致。

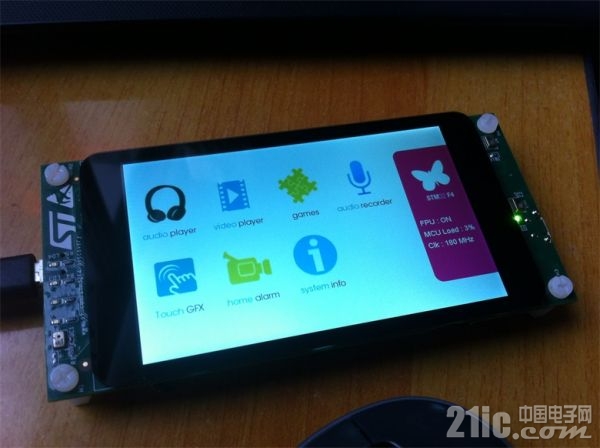

这是主界面了，平时空闲状态CPU使用率比较低，切换界面的时候就会很高了，图标有时候也会有点卡顿，不过整体还是流畅的。
板子背面，可以看到很多黄色的钽电容，整个板子都没有用铝电解，排针都是铜质的贴片，用料实足，可见大厂风范~

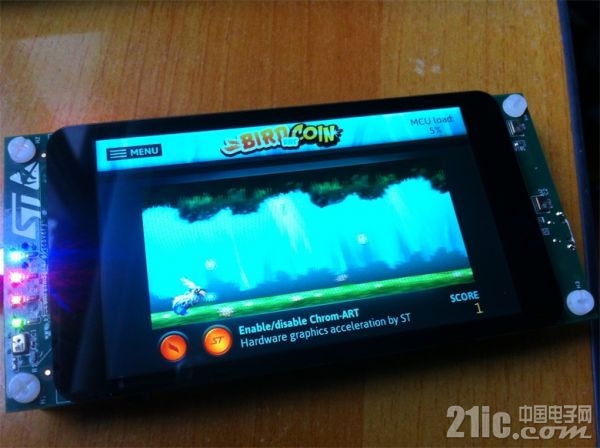

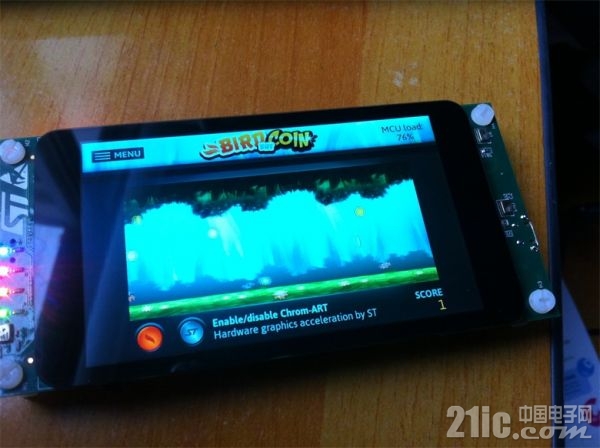

这两幅图不知大家看出来什么了没有？嗯，第一幅使用了(Enable)Chrom-ART，而第二幅则没有（Disable），大家可以看到第一幅的CPU的使用率仅为5%，而第二幅则达到了76%！！通过对比，我们可以大致了解到ST的Chrom-ART Accelerator 图形加速技术至少可以节省70%的CPU资源，用以处理其他事务。这种特性使其能够独立执行要求严格的实时系统控制、监视等应用任务，无需另外搭载性能更强大、能耗更高的处理器。:lol
一些硬件探索：

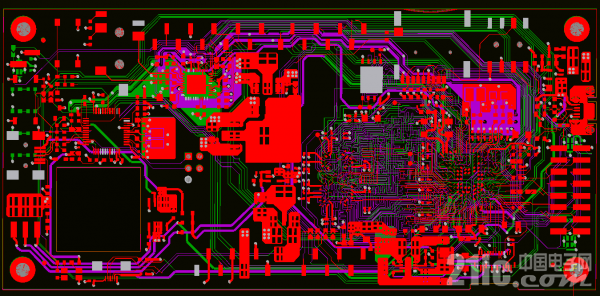

板子的Layout，6层PCB板，三层信号线，重要的信号线都有测试点（Test Point），以供测试。板子走了很多蛇形线以使某些重要的信号线等长或进行阻抗匹配。感觉这些硬件工程师真心强大~
某些问题：

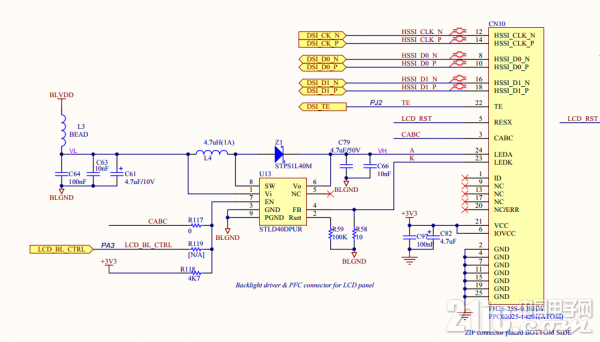

在板子的运行过程中，我无意中听到了一些频率很高的微弱的丝丝的声音，原以为是自己电脑发出来的，但是我拔掉USB线声音就没有了，奇怪，难道如此精致又没有什么机械部件的开发板会发出声音？我再仔细观察了板子背面各个芯片，嗯，个人认为很可能是给触摸屏LED供电的升压电路的电感发出来的，由于发出的声音频率比较高，所以估计这个升压电路的开关频率在十几到二十KHz之间，应该是使用的电感电感量不够，导致电感饱和了，才会发出这种声音，下面附上这个电路的原理图：
不过这完全不影响平时的使用，因为声音是很微弱的，毕竟没有谁会整天把耳朵贴到PCB上吧;P:P。
|
