[stm32] STM32的通用定时器TIMx系统了解

int main(void)

{

  RCC_Configuration();                        //系统时钟设置及外设时钟使能

  NVIC_Configuration();                         //中断源配置

  time_ini();                                 //定时器3的初始化

  while(1);

}

/****************************************************************************

* 名    称：void RCC_Configuration(void)

* 功    能：系统时钟配置为72MHZ， 外设时钟配置

****************************************************************************/

void RCC_Configuration(void){



  SystemInit();

  RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB | RCC_APB2Periph_GPIOC

                          | RCC_APB2Periph_GPIOD| RCC_APB2Periph_GPIOE , ENABLE);

}

/****************************************************************************

* 名    称：void NVIC_Configuration(void)

* 功    能：中断源配置

****************************************************************************/

void NVIC_Configuration(void)

{

  NVIC_InitTypeDef NVIC_InitStructure;

  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);



  NVIC_InitStructure.NVIC_IRQChannel =TIM3_IRQn ;               //配置定时器中断

  NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;

  NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;

  NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

  NVIC_Init(&NVIC_InitStructure);

}

void time_ini(void){

  GPIO_InitTypeDef GPIO_InitStructure;

  RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);            //定时器3 时钟使能



  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;                        //PB5复用为TIM3的通道2

  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;

  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

  GPIO_Init(GPIOB, &GPIO_InitStructure);

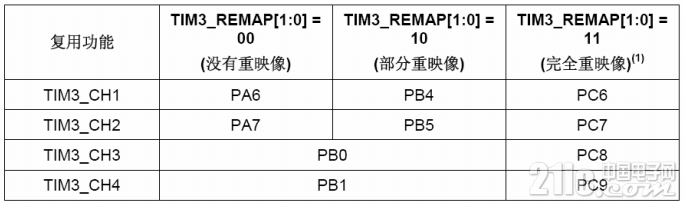

  /* TIM3局部复用功能开启     在TIM3的局部复用开启时，PB5会被复用为TIM3_CH2*/

  GPIO_PinRemapConfig(GPIO_PartialRemap_TIM3 , ENABLE);



  /* Time Base configuration */

  /*-------------------------------------------------------------------

  TIM3CLK=72MHz  预分频系数Prescaler=63 经过分频 定时器时钟为1.125MHz

  捕获/比较寄存器2 TIM3_CCR2= CCR2_Val

  2通道产生的更新频率是=1.125MHz/CCR2_Val=25Hz



  -------------------------------------------------------------------*/

  TIM3_TimeBaseStructure.TIM_Prescaler = 63;                        //预分频器TIM3_PSC=63

  TIM3_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;        //计数器向上计数模式 TIM3_CR1[4]=0

  TIM3_TimeBaseStructure.TIM_Period =0xffff;                        //自动重装载寄存器TIM3_APR

  TIM3_TimeBaseStructure.TIM_ClockDivision = 0x0;                    //时钟分频因子 TIM3_CR1[9:8]=00



  TIM_TimeBaseInit(TIM3,&TIM3_TimeBaseStructure);                    //写TIM3各寄存器参数

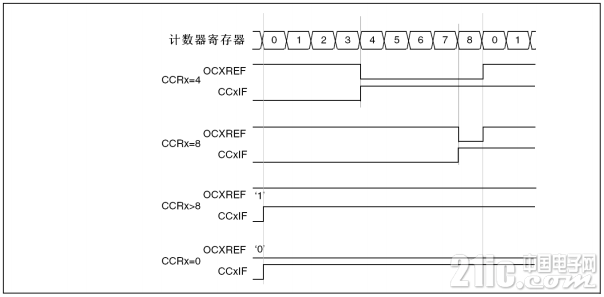

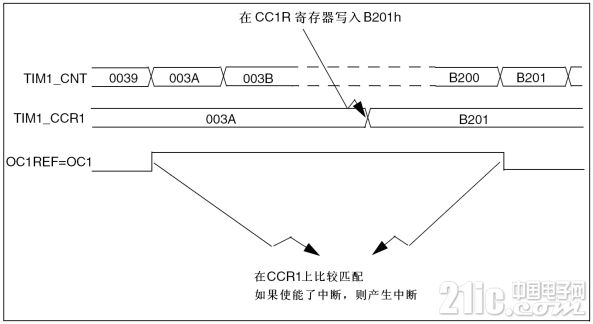

  TIM3_OCInitStructure.TIM_OCMode = TIM_OCMode_Toggle ;                //TIM3_CCMR1[14:12]=011  翻转 当TIM3_CCR2=TIM3_CNT时，翻转OC2REF的电平

  TIM3_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;    //输入/捕获2输出允许  OC2信号输出到对应的输出引脚PB5

  TIM3_OCInitStructure.TIM_Pulse =CCR2_Val;                            //若CC1通道配置为输出：CCR2是装入当前捕获/比较2 TIM3_CCR2寄存器的值（预装载值）。

                                                                      //当前捕获/比较寄存器包含了与计数器TIM3_CNT比较的值，并且在OC端口上输出信号

  TIM3_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;            //输出极性  低电平有效 TIM3_CCER[5]=1;



  TIM_OC2Init(TIM3, &TIM3_OCInitStructure);

  TIM_OC2PreloadConfig(TIM3, TIM_OCPreload_Disable);                //TIM3_CCMR1[1]=0  禁止TIM3_CCR2寄存器的预装载功能，可随时写入TIM3_CCR2

                                                                    //且新值马上起作用



   TIM_Cmd(TIM3,ENABLE);                                            //启动定时器3 TIM3_CR1[0]=1;

   TIM_ITConfig(TIM3,TIM_IT_CC2,ENABLE);                             //TIM3_DIER[2]=1  允许捕获/比较2中断

}

void TIM3_IRQHandler(void)

{



 if (TIM_GetITStatus(TIM3, TIM_IT_CC2) != RESET)        //判断状态寄存器 TIM3_SR[2] 是否发生了捕获/比较2 中断

  {

    TIM_ClearITPendingBit(TIM3, TIM_IT_CC2);            //软件清除状态寄存器 TIM3_SR[2] 捕获/比较2 中断中断标志



    capture1 = TIM_GetCapture2(TIM3);                    //获取TIM3_CCR2的预装值

    TIM_SetCompare2(TIM3, capture1+ CCR2_Val);            //和CCR2_Val累加后装入TIM3_CCR2     这是为了配合计数器值的递增。以在下一次作出比较。



  }

}

int main(void)

{

    unsigned char a=0;

    TIM_OCInitTypeDef  TIM3_OCInitStructure;

      RCC_Configuration();

      time_ini();

    SysTick_Config(72000);       //配置SYSTICK时钟节拍为1ms一次

      while(1){

          Delay(1);          //延时1ms

        TIM3_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2;                       //PWM模式2

          TIM3_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;           //输出禁止

          TIM3_OCInitStructure.TIM_Pulse = CCR2_Val;                               //确定占空比

          TIM3_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;

          TIM_OC2Init(TIM3, &TIM3_OCInitStructure);



          /*调整CCR2_Val的值来改变占空比，逐步的控制LED1的亮度, 占空比大过一定值时，

        亮度的变化就不明显了，所以CCR2_VAL最大设定到17000*/

        if(a==0) CCR2_Val=CCR2_Val+10;

        else CCR2_Val=CCR2_Val-10;

        if(CCR2_Val>17000){ CCR2_Val=17000; a=1;}

        else if(CCR2_Val<200){ CCR2_Val=200; a=0;}

      }

}

/****************************************************************************

* 名    称：void RCC_Configuration(void)

* 功    能：系统时钟配置为72MHZ， 外设时钟配置

****************************************************************************/

void RCC_Configuration(void){



  SystemInit();

  RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB | RCC_APB2Periph_GPIOC

                          | RCC_APB2Periph_GPIOD| RCC_APB2Periph_GPIOE , ENABLE);

}

/****************************************************************************

* 名    称：void time_ini(void)

* 功    能：TIM3初始化

****************************************************************************/

void time_ini(void){

  GPIO_InitTypeDef GPIO_InitStructure;

  RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);



  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;                        //PB5复用为TIM3的通道2

  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;

  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

  GPIO_Init(GPIOB, &GPIO_InitStructure);

  /*TIM3局部复用功能开启     在TIM3的局部复用开启时，PB5会被复用为TIM3_CH2*/

  GPIO_PinRemapConfig(GPIO_PartialRemap_TIM3 , ENABLE);



   /*-------------------------------------------------------------------

  TIM3CLK=72MHz  预分频系数Prescaler=2 经过分频 定时器时钟为24MHz

  根据公式 通道输出占空比=TIM3_CCR2/(TIM_Period+1),可以得到TIM_Pulse的计数值

  捕获/比较寄存器2 TIM3_CCR2= CCR2_Val

  -------------------------------------------------------------------*/

  TIM3_TimeBaseStructure.TIM_Prescaler = 2;                            //预分频器TIM3_PSC=3

  TIM3_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;        //计数器向上计数模式 TIM3_CR1[4]=0

  TIM3_TimeBaseStructure.TIM_Period =24000;                            //自动重装载寄存器TIM3_APR  确定频率为1KHz

  TIM3_TimeBaseStructure.TIM_ClockDivision = 0x0;                    //时钟分频因子 TIM3_CR1[9:8]=00

  TIM3_TimeBaseStructure.TIM_RepetitionCounter = 0x0;



  TIM_TimeBaseInit(TIM3,&TIM3_TimeBaseStructure);                    //写TIM3各寄存器参数



  TIM3_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2;                 //PWM模式2 TIM3_CCMR1[14:12]=111 在向上计数时，

                                                                      //一旦TIMx_CNT<TIMx_CCR1时通道1为无效电平，否则为有效电平

  TIM3_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;    //输入/捕获2输出允许  OC2信号输出到对应的输出引脚PB5

  TIM3_OCInitStructure.TIM_Pulse = CCR2_Val;                         //确定占空比，这个值决定了有效电平的时间。

  TIM3_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;         //输出极性  低电平有效 TIM3_CCER[5]=1;



  TIM_OC2Init(TIM3, &TIM3_OCInitStructure);

  TIM_OC2PreloadConfig(TIM3, TIM_OCPreload_Enable);

  TIM_Cmd(TIM3,ENABLE);                                            //启动定时器3 TIM3_CR1[0]=1;

}
