以下内容来源于EEWorld真实用户（jinglixixi）分享：
1. 初识 期待中的AT32F421开发板如约而至，透明外包装也仍是以往的风格，移去板载其开发板如图1所示。 ▲图1 AT32F421开发板
找来USB线后，将开发板与电脑连接起来后，除了板上电源指示灯被点亮外，demo的流水灯效果开始呈现出来，若按下USER键则流水灯的频率发生一次变换，其效果如图2所示。 ▲图2 演示效果

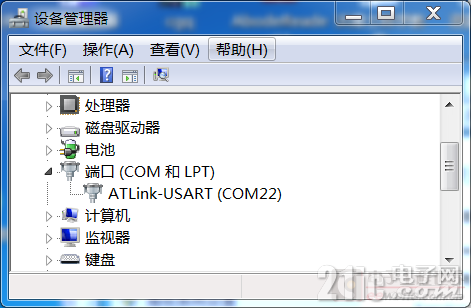

此时，若打开电脑的资源管理器，则可观察到已添加了一个新的虚拟串口，见图3所示。 ▲图3 虚拟串口
2.开发环境构建 在解压AT32F4xx_StdPeriph_Lib_V1.2.9后，可找到AT_START_F421目录及其子目录Examples，在该目录下存放相应的例程以供学习和测试。 本人习惯用的开发工具是MDK，其版本为V5.30。 在安装了一下2个附件后，即可在支持芯片的列表中见到AT32F421的身影，见图4所示。 ▲图4 添加芯片支持
为了便于程序的调试和下载，应按图5所示来设置调试器。若此时为开发板上电，则可见到调试器处于激活状态，见图6所示。 ▲图5 选取调试器
▲图6 激活调试器

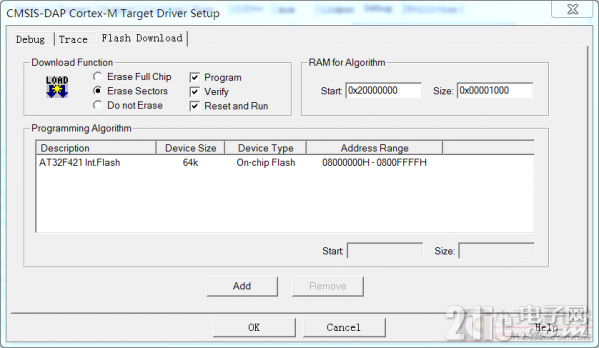

为进行程序下载，应按图7所示来选取下载算法。 ▲图7 选取下载算法
3.开发环境测试 以例程LED_Toggle为例，经编译其结果如图9所示。 ▲图8 完成编译
在程序下载后，即可见到流水灯的演示效果。与出厂demo不同的是该流水灯效果是不受USER键控制来改变闪烁频率的。 ▲图9 完成下载
在完成开发环境构建后，我们就可以按自己的需要来设计和调试程序了。
4.开发板外设 由于开发板的外设资源比较少，其外设的原理图见图10所示，我们可以借助这些简单的外设来掌握GPIO口的使用方法。 ▲图10 外设原理图
|
