人体红外传感器HC-SR501

只看该作者 · 2023-6-29 12:19

HC-SR501

① 调节灵敏度逆时针低
② 调节延时逆时针低

调节距离电位器逆时针旋转，感应距离减小（约 3 米），反之，感应距离增大（约 7 米）
调节延时电位器逆时针旋转，感应延时减短（约 0.5S），反之，感应延时加长（约300S）
③ 触发方式选择

跳帽接上两个针脚(如上图)，为H(可重复触发)，在延时时段内，若感应到，将一直保持高电平
跳帽接下两个针脚，为L(不可重复触发)，延时结束，自动从高电平转到低电平
当感应到人体，其IO输出3.3V高电平

只看该作者 · 2023-6-29 12:19

模块参数：

工作电压：DC5V至20V
静态功耗：65微安
电平输出：高3.3V，低0V
延时时间：可调(0.3秒~18秒)
封锁时间：0.2秒
触发方式：L不可重复，H可重复，默认值为H(跳帽选择)
感应范围：小于120度锥角，7米以内
工作温度：-15~+70度
参考：https://blog.csdn.net/sinat_33523805/article/details/78701878?utm_medium=distribute.pc_relevant.none-task-blog-title-3&spm=1001.2101.3001.4242

只看该作者 · 2023-6-29 12:19

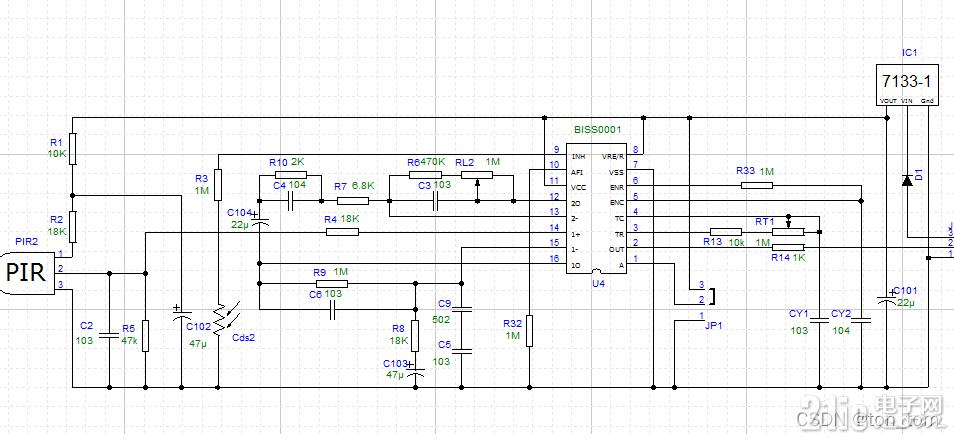

PIR传感的模拟信号经BISS0001运算放大，输出到IO。

只看该作者 · 2023-6-29 12:20

试验
试验中探测IO电平3.56v左右。

只看该作者 · 2023-6-29 12:20

试验设置感应led接线

只看该作者 · 2023-6-29 12:20

树莓派样例

复制

import RPi.GPIO as GPIO

import time



def init():

        GPIO.setwarnings(False)

        GPIO.setmode(GPIO.BCM)

        GPIO.setup(23, GPIO.IN)

        GPIO.setup(16,GPIO.OUT)

        GPIO.output(16, GPIO.LOW)

        pass

def led():

        GPIO.output(16, GPIO.HIGH)

        time.sleep(0.5)

        print "detct people led turn on"



def detct():

        for i in range(1, 31):

                if GPIO.input(23) == True:

                        print time.strftime('%Y-%m-%d %H:%M:%S',time.localtime(time.time()))+"  Someone is closing!"

                        led()

                else:

                        GPIO.output(16, GPIO.LOW)

                        print time.strftime('%Y-%m-%d %H:%M:%S',time.localtime(time.time()))+"  No one!"

                time.sleep(2)

time.sleep(2)

init()

detct()

GPIO.output(16, GPIO.LOW)

GPIO.cleanup()

只看该作者 · 2023-6-29 12:20

复制

root@ton_tom:/home/python # python hc-sr501.py

2022-02-14 17:26:08  Someone is closing!

detct people led turn on

2022-02-14 17:26:10  Someone is closing!

detct people led turn on

2022-02-14 17:26:13  No one!

2022-02-14 17:26:15  No one!

2022-02-14 17:26:17  No one!
