SSD1306 OLED驱动芯片详细介绍（使用I2C）

只看该作者 · 2023-8-25 17:13

设置起始/终止列地址（21H+A[6:0]+B[6:0]）
这是一条三字节指令，由A[6:0]指定起始列地址，B[6:0]指定终止列地址。
同样，由于前1位值无规定，所以：A[6:0] 和 B[6:0] 从 00H~7FH 的取值指定起始/终止列地址为 0~127。
这条指仅在水平/垂直模式下有效，用来设置水平/垂直模式的初始列和结束列

只看该作者 · 2023-8-25 17:13

设置起始/终止页地址（22H+A[2:0]+B[2:0]）
这是一条三字节指令，由A[2:0]指定起始也地址，B[2:0]指定终止页地址。
由于前5位值无规定，所以：A[2:0]和B[2:0]从 00H~07H 的取值指定起始/终止页地址为 0~7。
这条指仅在水平/垂直模式下有效，用来设置水平/垂直模式的初始页和结束页

只看该作者 · 2023-8-25 17:13

设置起始/终止页地址（22H+A[2:0]+B[2:0]）
这是一条三字节指令，由A[2:0]指定起始也地址，B[2:0]指定终止页地址。
由于前5位值无规定，所以：A[2:0]和B[2:0]从 00H~07H 的取值指定起始/终止页地址为 0~7。
这条指仅在水平/垂直模式下有效，用来设置水平/垂直模式的初始页和结束页

只看该作者 · 2023-8-25 17:13

设置起始列地址低位（00H~0FH）
这是一条单字节指令。
高4位恒定为0H，低4位为要设置的起始列地址的低4位。这条指令仅用于页寻址模式。

只看该作者 · 2023-8-25 17:14

设置起始列地址高位（10H~1FH）
这是一条单字节指令
高4位恒定为1H，低4位为要设置的起始列地址的高4位。这条指令仅用于页寻址模式。

只看该作者 · 2023-8-25 17:14

设置页地址（B0H~B7H）
这是一条单字节指令
高4位恒定为BH，第5位规定为0，低3位用于设置页地址，从 B0H~B7H 分别设置起始页为 0~7。这条指令仅用于页寻址模式。

只看该作者 · 2023-8-25 17:14

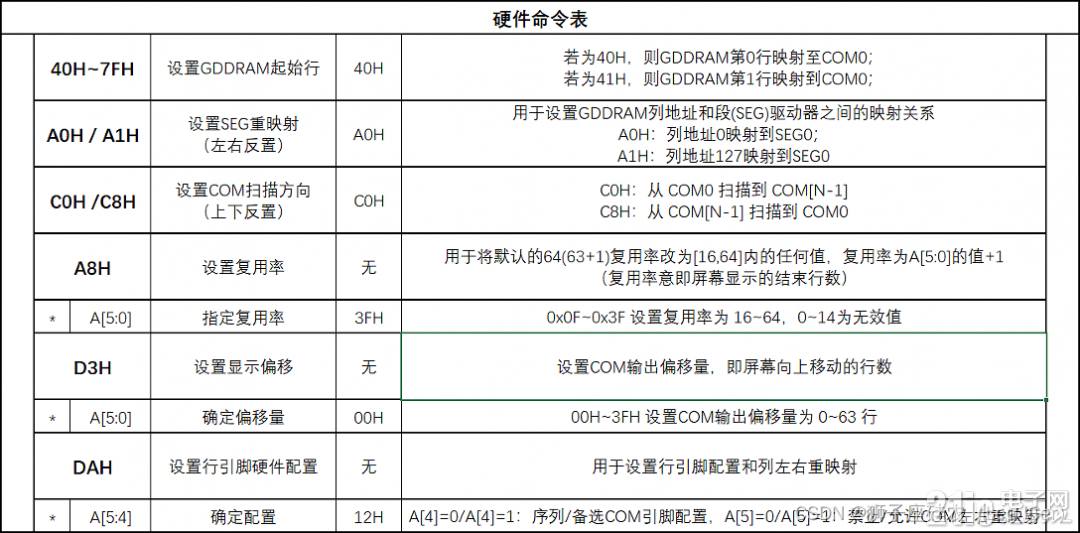

4.3 硬件指令

只看该作者 · 2023-8-25 17:16

设置GDDRAM起始行（40H~7FH）
这是一条单字节指令。
高2位规定为01b，由低6位的取值来决定起始行。整体指令从 40H~7FH 分别设置起始行为 0~63。

只看该作者 · 2023-8-25 17:17

设置SEG映射关系（A0H / A1H）
这是一条单字节指令。
A0H 设置GDDRAM的COL0映射到驱动器输出SEG0。
A1H 设置COL127映射到SEG0

只看该作者 · 2023-8-25 17:17

设置COM扫描方向（C0H / C8H）
这是一条单字节指令。
C0H 设置从COM0扫描到COM[N-1]，N为复用率
C1H 设置从COM[N-1]扫描到COM0

只看该作者 · 2023-8-25 17:17

设置复用率（A8H+A[5:0]）
这是一条双字节指令，由A[5:0]指定要设置的复用率
复用率（MUX ratio）即选通的COM行数，不能低于16，通过A[5:0]来指定。
A[5:0] 高两位无规定视为0，所以第二条指令从 0FH~3FH 的取值设置复用率为 1~64（即A[5:0]+1）。A[5:0]从0到14的取值都是无效的。

只看该作者 · 2023-8-25 17:26

设置垂直显示偏移（D3H+A[5:0]）
这是一条双字节指令，由A[5:0]指定偏移量。
垂直显示偏移即整个屏幕向上移动的行数，最顶部的行会移到最底行。
A[5:0] 高两位无规定视为0，所以第二条指令从0FH~3FH的取值设置垂直偏移为 0~63

只看该作者 · 2023-8-25 17:26

设置COM硬件配置（DAH+A[5:4]）
这是一条双字节指令，由A[5:4]进行设置。
A[5] 位设置COM左右反置，A[4] 用来设置序列/备选引脚配置，其他位有规定，规定如下所示。

只看该作者 · 2023-8-25 17:26

只看该作者 · 2023-8-25 17:26

SSD1306的COMn引脚一共有左边 COM32~COM63 和右边 COM0~COM31 共64个（金手指面朝上方）。通过设置A[5]可以让左右COM引脚的输出互换。A[5]=0时禁止左右反置，A[5]=1时启用左右反置。
COM引脚的排列有序列和奇偶间隔（备选）两种，通过A[4]进行设置。A[4]=0时使用序列COM引脚配置，A[5]=1时使用奇偶间隔（备选）COM引脚配置。

只看该作者 · 2023-8-25 17:26

4.4 时序和指令

只看该作者 · 2023-8-25 17:26

1.设置显示时钟分频数和fosc （D5H+A[7:0]）
2.设置预充电周期（D9H+A[7:0]）
3.设置VCOMH输出的高电平（DBH+A[6:4]）
4.空操作（E3H）
