在调TC3xx的板子时，最害怕的就是刷UCB；稍不注意板子就上锁，调试器也连不上了，这里面的逻辑是什么？
在设计SafetyLib时，对于芯片启动阶段的功能安全逻辑应该是怎样的？
在设计SecurityLib时，对于芯片启动阶段的信息安全应该如何考量？
今天就这几个方向来梳理一下TC3xx的启动流程。
1.启动时序总览

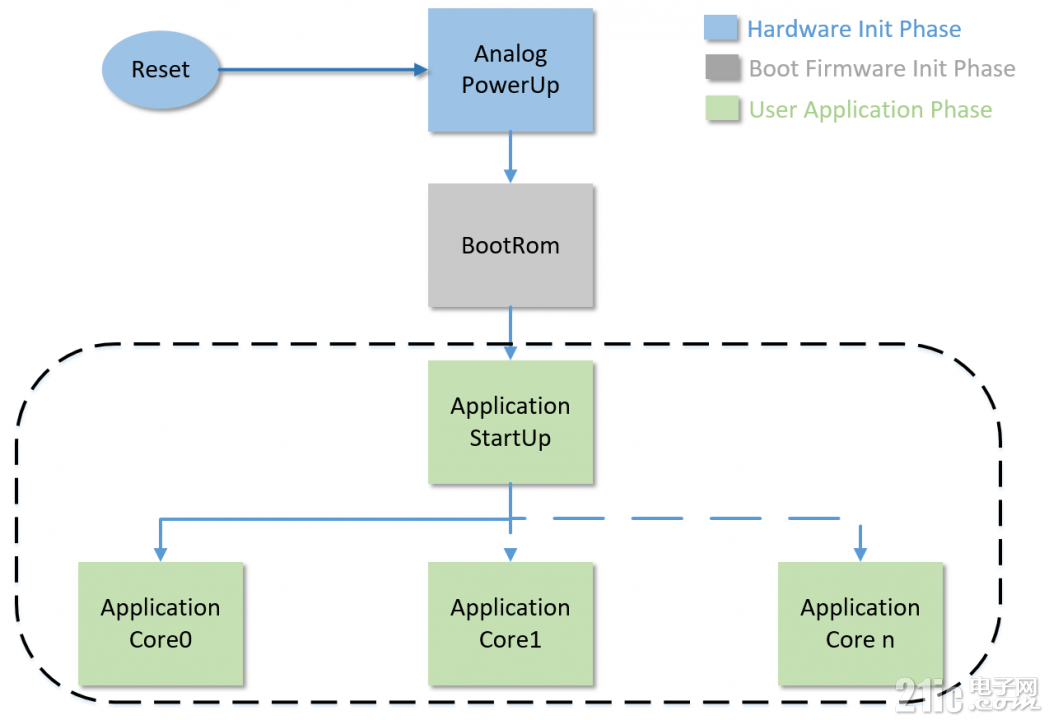

常见MCU的启动时序通常可以分为三大步，如下图：
当外部电源上电后，MCU进入到复位状态，此时不会跑任何代码；这个阶段主要是芯片供电选择、时钟开启、各个IP复位释放；
硬件完成上述工作后，将PC指向BootRom中代码(下文称Firmware)的首地址，此时软件开始参与工作，包括用户配置参数的判断和加载、特定寄存器状态判断、复位源设置、启动模式评估等等；需要注意的是Firmware是芯片在流片时固化好，后续用户无法修改，因此这部分代码逻辑我们会在芯片的UserMannul看到，例如英飞凌TC3xx UserMannul Platform Firmware；
Firmware执行完成后，通常会跳转至用户的启动代码（正常流程），这就是我们软件开发常见的start.s；这部分用户进行定制化开发，进一步初始化软硬件；最后跳转至不同Core 的应用代码。
这么简单描述起来，感觉是不是很简单。但是当我们把Boot Firmware中启动模式评估、功能安全以及信息安全结合到一起时，总会有在本文开头提到的那些疑惑。
那么接下来我们来过一遍Boot Firmware流程，再补充Safety和Security的一些思考。
2.Boot Firmware干了什么？
在TC3xx的Boot Firmware由CPU0执行，包含了两大功能：
Startup Software：简称SSW，主要用于加载用户配置数据、启动模式选择、错误状态处理等等；
Checker Software：简称CHSW，用于检查SSW中的配置是否正确
2.1 BMHD梳理

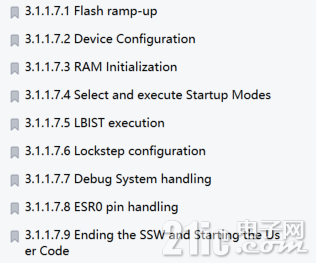

SSW有很多步骤，这里就不一一列举了，基本流程如下：
其中，最值得我们关注的是在启动模式的选择、Error Pin的处理。
前者涉及到我们芯片能不能正常起来（锁板子的痛），后者涉及到系统级功能安全的设计。

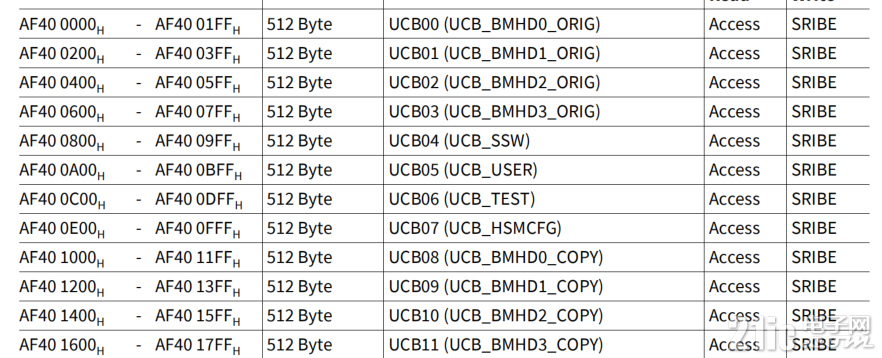

启动模式选择与我们在UCB中关于BMHD的配置息息相关，TC3xx共计8个BMHD，其中4个原始BMHD，4个COPY BMHD防止数据损坏，如下图：

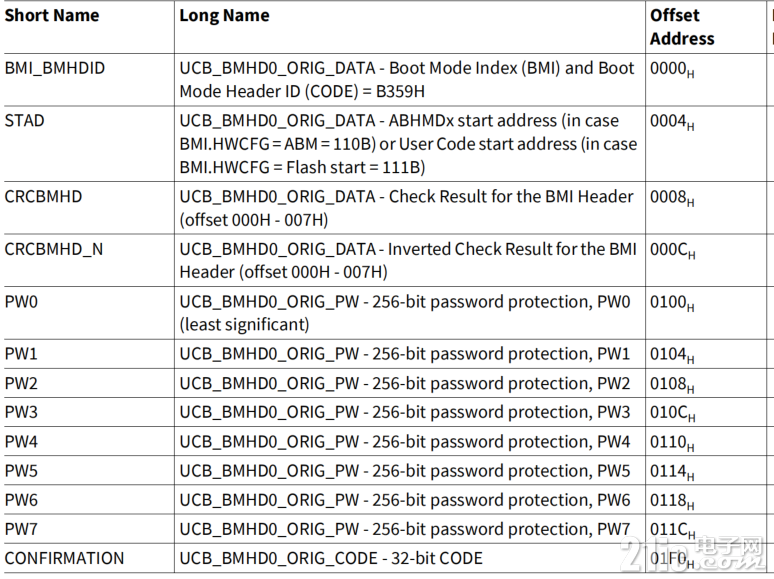

因此，为了MCU能正常启动，我们至少得配置一个有效的BMHD，具体配置项如下：
其中，BMI_BMHDID包含了启动模式、功能等配置信息，以及这个Header的固定ID：0xB359（还挺幽默，转出来显示"Y"）：
SSW软件在进入模式选择流程后，首先会判断Origin BMHD是否有效， 这其中包括ID、STAD、BMI、CRC、CRCN的判定，如果都通过了，则会判定PINDIS和Boot Mode Lock，用于确定是否使用硬件Pin来选择启动模式。
2.2 HWCFG

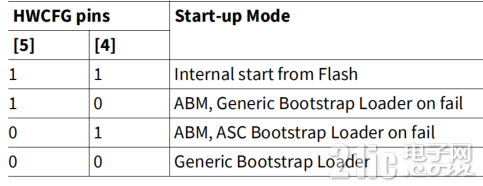

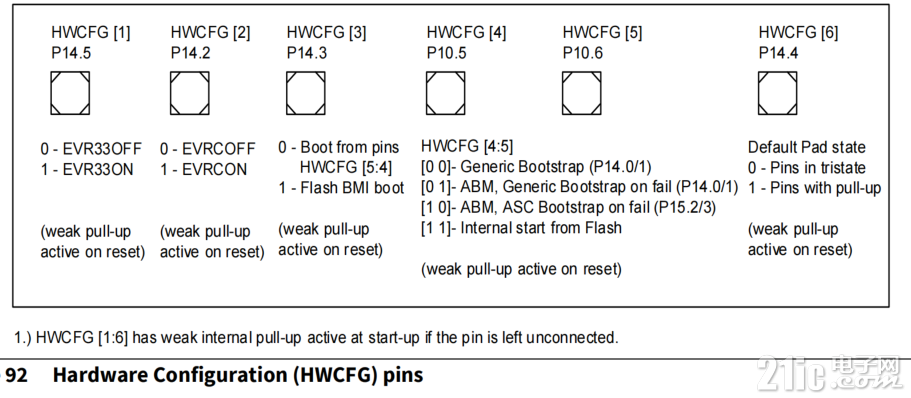

假设使用硬件HWCFG用于启动模式选择，这时候Hardware Configuration Pins派上了用场（PMS章节 Figure92），如下图：
SSW会检查pin是否使能(HWCFG[3] == 0 )，如使能则根据SCU_STSTAT中锁存的HWCFG[4:5]两个PIN脚的电平进行模式选择；
不过这种方式有个风险，容易被暴力刷新，比较少用。
如果不使用硬件PIN选择启动模式，那么就根据我们在UCB_BMHD配置的启动模式进行配置(BMHD.BMI,HWCFG[3:1])。注意，这里非常容易和硬件HWCFG[5:4]搞混淆，其实只要明确一个是通过硬件PIN，一个是通过UCB里的配置（软件）即可。
2.3 ABM
英飞凌TC3xx提供了四种启动模式，从内部Flash启动、ABM(Alternate Boot Mode)启动、CAN Bootstrap和ASC Bootstrap；
在这之前我去回顾了TC27x的启动流程，并与TC3xx进行对比，从中发现了一些端倪。

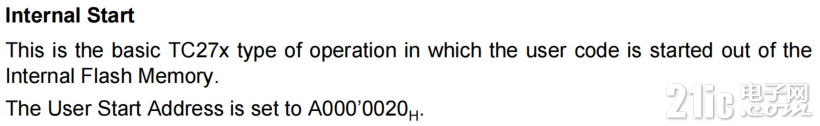

TC27x也分从内部Flash启动和ABM启动，但是如果选择从内部Flash启动，启动地址固定为0xA0000020。
这种固定的启动方式在今天看来有些笨拙，所以提出了ABM模式供用户任意配置启动地址。

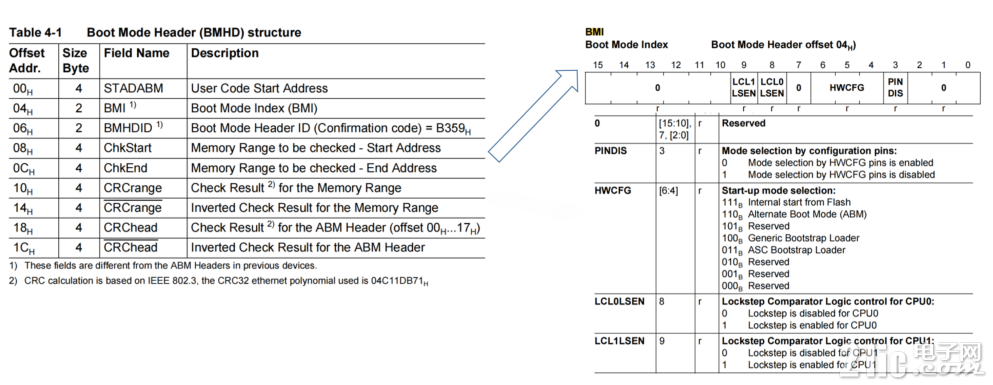

从TC27x的BMHD也可以窥探到一些信息，其结构如下：
可以发现TC27x中BMHD仅有STADABM，没有TC3xx的STAD配置项，且这个BMHD是存在PFlash 0xA0000000-0xA000001F这个位置，所以它的ABM启动方式为：
而到TC3xx系列，它把BMI.STAD做成了两种方式：
从内部Flash启动，STAD就直接指向用户代码；
从ABM模式启动，STAD指向ABM Header存放的地址；

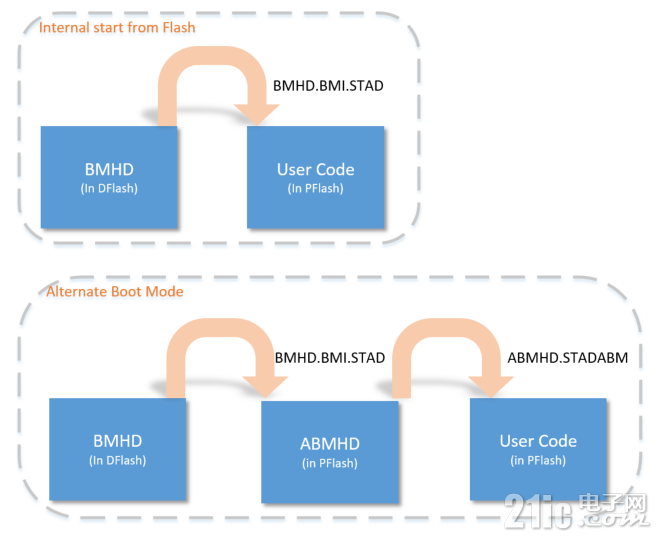

因此这二者启动方式总结如下：
但仔细看，这二者都在从内部Flash启动，在应用层面的用法有什么不一样吗？
我们从BMHD、ABMHD的存放位置和结构属性进行分析。

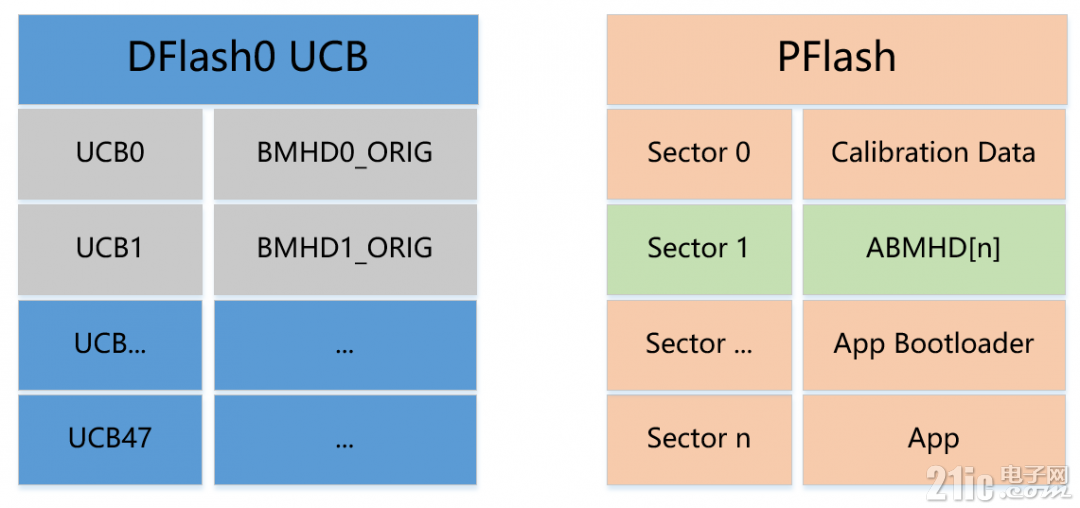

TC3xx的BMHD存放在UCB中(DFlash)，而众所周知UCB的刷新很容易导致板子上锁；ABMHD存放在PFlash中，这就好办了，随便刷。示意如下：
那我们是否可以BMHD配置为ABM，然后在ABM里配置启动地址，这样刷UCB的次数少了，相应锁板子的几率就小了？
2.4 BMHD 无效时处理方案

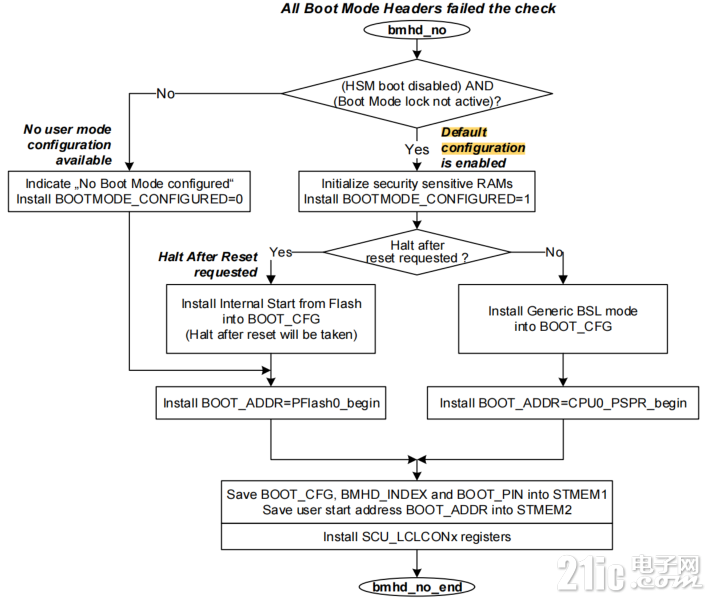

当所有BMHD无效时，SSW给出了解决方案，流程图如下：
可以看到，当HSM Boot没有使能且Boot Mode没有上锁时， 即使没有BMHD，SSW仍会从PFlash0或者CPU0_PSPR进行启动；

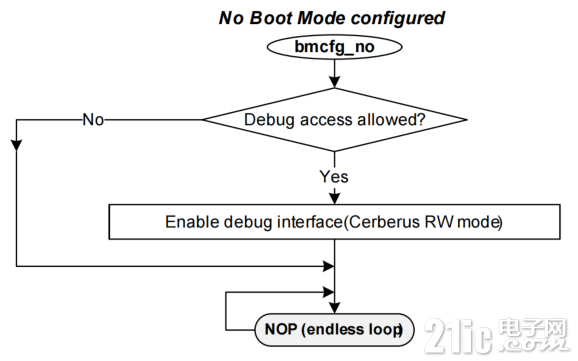

那为什么会锁板子呢？锁板子意味着调试器都连不上，当没有找到任何有效BMHD时，HSM Boot如果开启了，或者BootMode上锁了(DMU_HF_PROCONTP.BML)，则找不到有效的BOOT_CFGH，在3.1.1.6.4章节，详细描述了这种情况，如下图：
这就有点疑惑了，什么叫做该设备的默认配置失效？同时参考流程图，如果Debug访问是使能的，则解锁调试接口，很多人就是卡在这一步，主要是CBS_OSTATE\CBS_OEC这类似的寄存器也是需要NDA的，不太了解其原理。
2.5 HSM启动如何影响SSW启动

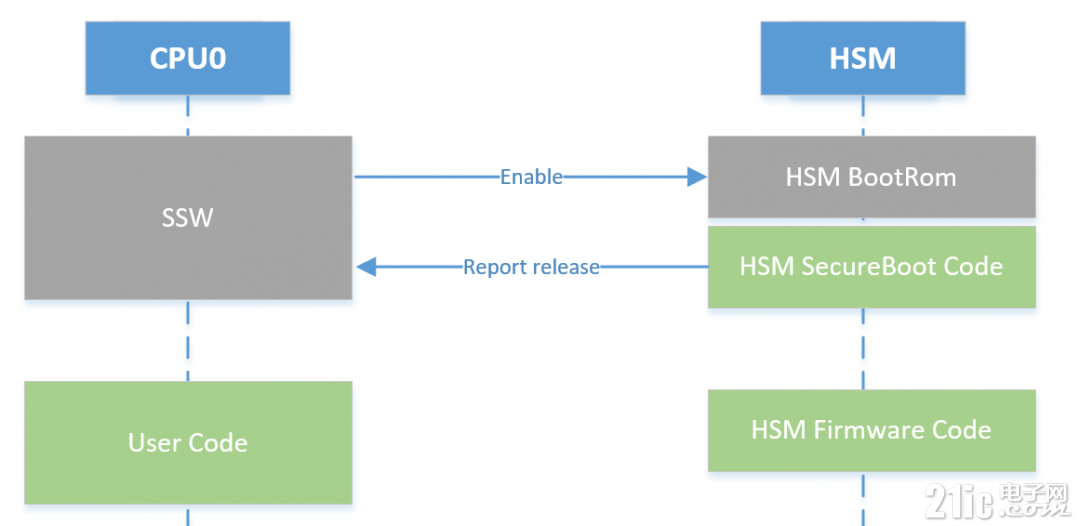

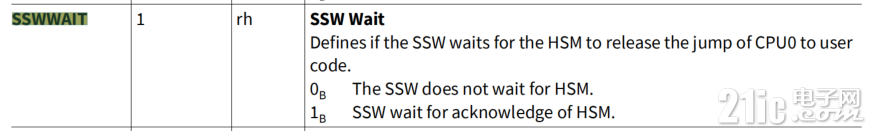

当SSW启动完成后，按理说应该跳转至用户代码开始运行，但在TC3xx中还有一个特别的配置，即SSWWAIT，用于决定SSW是否等待HSM响应后才运行用户代码，如下：
因为我们可以推断出其运行逻辑如下：
而我们常见顺序、并行、混合启动逻辑，就在这HSM SecureBoot Code中进行处理。
3.小结
限于篇幅，本章讲述了SSW里面的一些关键事项，接下来我们来看应用启动代码中的逻辑
————————————————
