提高STM32 ADC采样精度的优化方法与实战指南
引言
在嵌入式系统中，ADC（模数转换器）的精度直接影响信号采集的质量。对于基于STM32F2xx和STM32F4xx系列微控制器的应用，如何通过软硬件优化提升ADC精度是一个关键问题。本文基于ST官方应用笔记AN4073，结合实测数据与代码示例，总结了一套系统化的优化方法。
一、影响ADC精度的关键因素
ADC的精度不仅取决于其自身性能，还与系统设计密切相关。主要影响因素包括：
硬件设计：PCB布局、参考电压源的稳定性、模拟输入源的阻抗、电源噪声等。
软件设计：ADC采样策略、噪声抑制手段。
环境干扰：I/O切换、高频数字信号耦合至模拟电路。
采样周期配置：采样时间过短可能导致信号未稳定，过长则影响转换速率。
二、固件优化技巧
1. 平均采样法
通过多次采样取均值，可有效抑制噪声：
平均N个采样
采样数N应为2的幂次（如4、8），便于通过移位操作快速计算均值。
优点：实现简单，计算速度快（时间复杂度O(N)）。
缺点：若存在极端值（如脉冲干扰），会影响均值精度。
平均N-X个采样
对N个采样排序后，去除两端X个极值，再计算剩余值的均值。
优点：抗干扰能力更强，适用于噪声较大的场景。
缺点：需额外排序操作，时间复杂度较高（如N=8时，计算时间约为N个平均法的14倍）。
2. ADC采样周期优化
采样时间是ADC模块对输入信号进行采样的保持时间，以ADC时钟周期为单位。其配置直接影响精度：
过短的采样时间：输入信号未充分稳定，导致采样值偏差。
过长的采样时间：降低转换速率，可能引入更多环境噪声。
推荐配置：
低速高精度场景：选择较长采样时间（如144周期@36MHz ADC时钟）。
高速场景：适当缩短采样时间，结合平均法补偿精度损失。
示例代码（设置采样时间）：
// 设置ADC通道的采样时间（以STM32 HAL库为例）
ADC_ChannelConfTypeDef sConfig = {0};
sConfig.Channel = ADC_CHANNEL_2;
sConfig.Rank = 1;
sConfig.SamplingTime = ADC_SAMPLETIME_144CYCLES; // 144个ADC时钟周期
HAL_ADC_ConfigChannel(&hadc1, &sConfig);
三、硬件配置优化
1. ART加速器配置
ART（Adaptive Real-Time加速器）的配置对ADC精度影响显著：
推荐配置：DCache+ICache开启，预取关闭，可在保证性能的同时最小化噪声。
2. 电源滤波设计
在V_{DDA}和V_{SSA}引脚并联100nF陶瓷电容，滤除高频噪声。
使用独立的LDO为模拟部分供电，避免数字电路干扰。
四、STM32F4特有的ADC精度选项
1. 选项1：屏蔽预取噪声
作用：抑制预取机制导致的Flash访问噪声。
激活条件：
预取必须关闭。
V_{DD}电压范围：2.4–3.6V。
效果：离散度降低至4–6 LSB。
2. 选项2：屏蔽采样周期内的Flash噪声
作用：在ADC采样阶段屏蔽Flash操作。
激活条件：
ADC时钟≥30MHz。
分辨率设为12位。
效果：离散度降低至4–7 LSB。
五、实测结果与性能对比

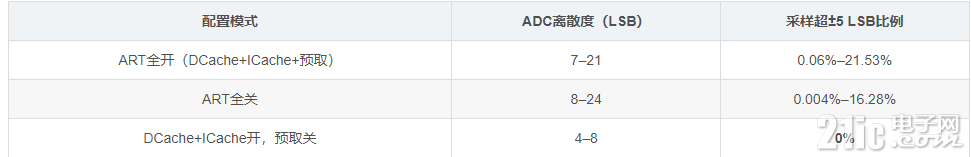

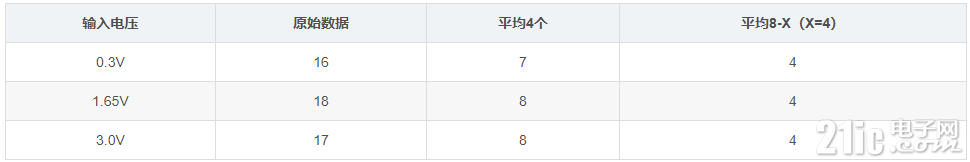

1. 不同配置下的ADC离散度（单位：LSB）

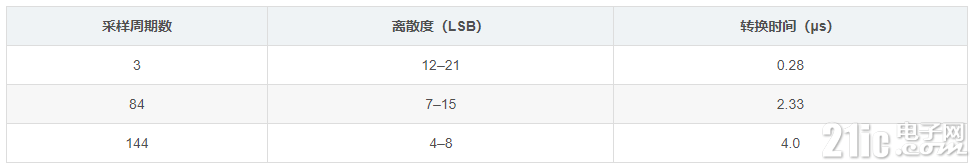

2. 采样周期对精度的影响（36MHz ADC时钟）
结论：
结合硬件优化（DCache+ICache开，预取关）与平均8-X采样法，离散度可降低至±4 LSB。
采样周期需根据信号频率动态调整：高频信号缩短周期，低频信号延长周期。
六、优化后的代码示例
1. 平均N个采样（完整实现）
/**
* @brief 计算N个ADC采样的均值
* @param hadc: ADC句柄
* @param channel: ADC通道
* @param N: 采样次数（建议为2的幂次）
* @retval 均值结果
*/
uint16_t ADC_AverageN(ADC_HandleTypeDef *hadc, uint32_t channel, uint8_t N) {
uint32_t sum = 0;
ADC_ChannelConfTypeDef sConfig = {0};
sConfig.Channel = channel;
sConfig.Rank = 1;
sConfig.SamplingTime = ADC_SAMPLETIME_144CYCLES; // 根据需求调整
HAL_ADC_ConfigChannel(hadc, &sConfig);
for (uint8_t i = 0; i < N; i++) {
HAL_ADC_Start(hadc);
HAL_ADC_PollForConversion(hadc, 10); // 超时10ms
sum += HAL_ADC_GetValue(hadc);
}
return (uint16_t)(sum / N);
}
2. 平均N-X个采样（优化排序算法）
/**
* @brief 快速排序实现（提升效率）
* @param arr: 待排序数组
* @param low: 起始索引
* @param high: 结束索引
*/
static void QuickSort(uint16_t arr[], int low, int high) {
if (low < high) {
uint16_t pivot = arr[high];
int i = low - 1;
for (int j = low; j <= high - 1; j++) {
if (arr[j] <= pivot) {
i++;
uint16_t tmp = arr;
arr = arr[j];
arr[j] = tmp;
}
}
uint16_t tmp = arr[i + 1];
arr[i + 1] = arr[high];
arr[high] = tmp;
int pi = i + 1;
QuickSort(arr, low, pi - 1);
QuickSort(arr, pi + 1, high);
}
}
/**
* @brief 计算N-X个ADC采样的均值
* @param hadc: ADC句柄
* @param channel: ADC通道
* @param N: 总采样数
* @param X: 删除的极值数
* @retval 均值结果
*/
uint16_t ADC_AverageN_X(ADC_HandleTypeDef *hadc, uint32_t channel, uint8_t N, uint8_t X) {
uint16_t *samples = malloc(N * sizeof(uint16_t)); // 动态分配内存
uint32_t sum = 0;
// 采集N个样本
for (uint8_t i = 0; i < N; i++) {
HAL_ADC_Start(hadc);
HAL_ADC_PollForConversion(hadc, 10);
samples = HAL_ADC_GetValue(hadc);
}
// 快速排序并去除极值
QuickSort(samples, 0, N - 1);
for (uint8_t i = X/2; i < N - X/2; i++) {
sum += samples;
}
free(samples); // 释放内存
return (uint16_t)(sum / (N - X));
}
七、最佳实践建议
动态调整采样周期：
高频信号：缩短采样周期，优先保证速度。
低频高精度信号：延长采样周期至144周期（@36MHz）。
代码优化：
使用动态内存分配避免固定数组溢出。
采用快速排序（时间复杂度O(N log N)）替代冒泡排序（O(N²)）。
异常处理：
添加ADC超时检测与错误重试机制。
在关键代码段禁用中断，确保采样一致性。
结语
通过合理的软硬件协同设计，STM32的ADC精度可显著提升至接近理论值。开发者需根据具体应用场景权衡转换速度与精度，灵活选择优化策略。对于高精度要求的场景（如传感器采集），推荐结合硬件滤波、ART配置优化及高级平均算法，以实现最佳效果。
————————————————
