倾佳杨茜-死磕固变：SiC模块及驱动协同构建“松耦合谐振固态变压器（LCR-SST）”及其商业经济模型引言：中压电力转换架构的范式转移与历史性机遇在全球能源结构向深度脱碳与全面电气化转型的宏观背景下，智能电网的边缘侧与核心节点正在经历前所未有的负荷冲击。特别是人工智能（AI）大模型计算的崛起、兆瓦级电动汽车（EV）超充网络的普及，以及电网级大规模储能系统（ESS）的规模化部署，对底层电力电子变换基础设施的功率密度、转换效率以及经济可行性提出了极为严苛的要求。据行业权威预测，至2035年，仅AI数据中心的年耗电量就将达到数百太瓦时级别，而服务于云端计算与数据中心设施的配电与电源管理系统，其全球市场规模预计将激增至1450亿至1500亿美元之间 。
在传统的配电架构中，从高压/中压配电网（如13.8kV）到低压直流母线（如400V、800V或1000V）的能量传输，高度依赖于工频变压器（Line-Frequency Transformers, LFT）结合多级交直流（AC-DC）变换器的传统方案 。此类传统架构面临着难以逾越的物理与经济瓶颈：系统效率通常受限于95%左右，设备体积庞大，耗费海量的硅钢片与绝缘铜线，且由于缺乏动态潮流控制能力，难以适应现代微电网中高度波动的双向能量交互需求 。
固态变压器（Solid-State Transformer, SST）概念的提出，曾被视为解决上述痛点的终极路径。固变SST通过高频电力电子变换技术取代了笨重的低频铁芯，在实现电气隔离的同时，赋予了电网节点主动控制有功和无功功率、隔离谐波以及提供直流接口的卓越能力 。然而，在长期的商业化探索中，传统固变SST架构始终受困于其内部高频变压器（High-Frequency Transformer, HFT）的绝缘设计与热管理悖论 。在处理兆瓦级中高压电能时，传统紧耦合高频变压器不仅制造工艺极其复杂、成本高昂，且在高频dv/dt应力下极易引发局部放电，严重制约了固变SST系统的整体可靠性与商业普及率 。
 面对这一行业痛点，圣地亚哥州立大学（SDSU）的IEEE Fellow 米春亭（Chris Mi）教授团队提出了一种具有颠覆性意义的创新架构——“松耦合谐振固态变压器（Loosely Coupled Resonant Solid-State Transformer, LCR-SST）” 。该架构突破性地将无线电能传输（WPT）中的感应耦合技术引入固态变压器，利用大空气间隙的松耦合线圈替代了传统的高频紧耦合变压器 。
这一底层的拓扑学创新，不仅在物理隔离机制上实现了降维打击，更催生出了一套极具“商业杀伤力”的经济模型，有望在资本支出（CapEx）与运行成本（OpEx）双侧实现断崖式下降 。然而，LCR-SST固变架构的落地并非空中楼阁，其对高频开关损耗的极度敏感以及对复杂谐振网络的控制要求，必须依托于最前沿的宽禁带半导体技术。本报告将以详实的数据与深度的理论分析，全方位解构LCR-SST固变的拓扑机理与经济模型，并系统论证基本半导体（BASiC Semiconductor）的碳化硅（SiC）模块技术与青铜剑技术（Bronze Technologies）的先进门极驱动系统，如何通过软硬件的深度协同，共同构筑这一面向未来的兆瓦级中压电力转换中枢。倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。
倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

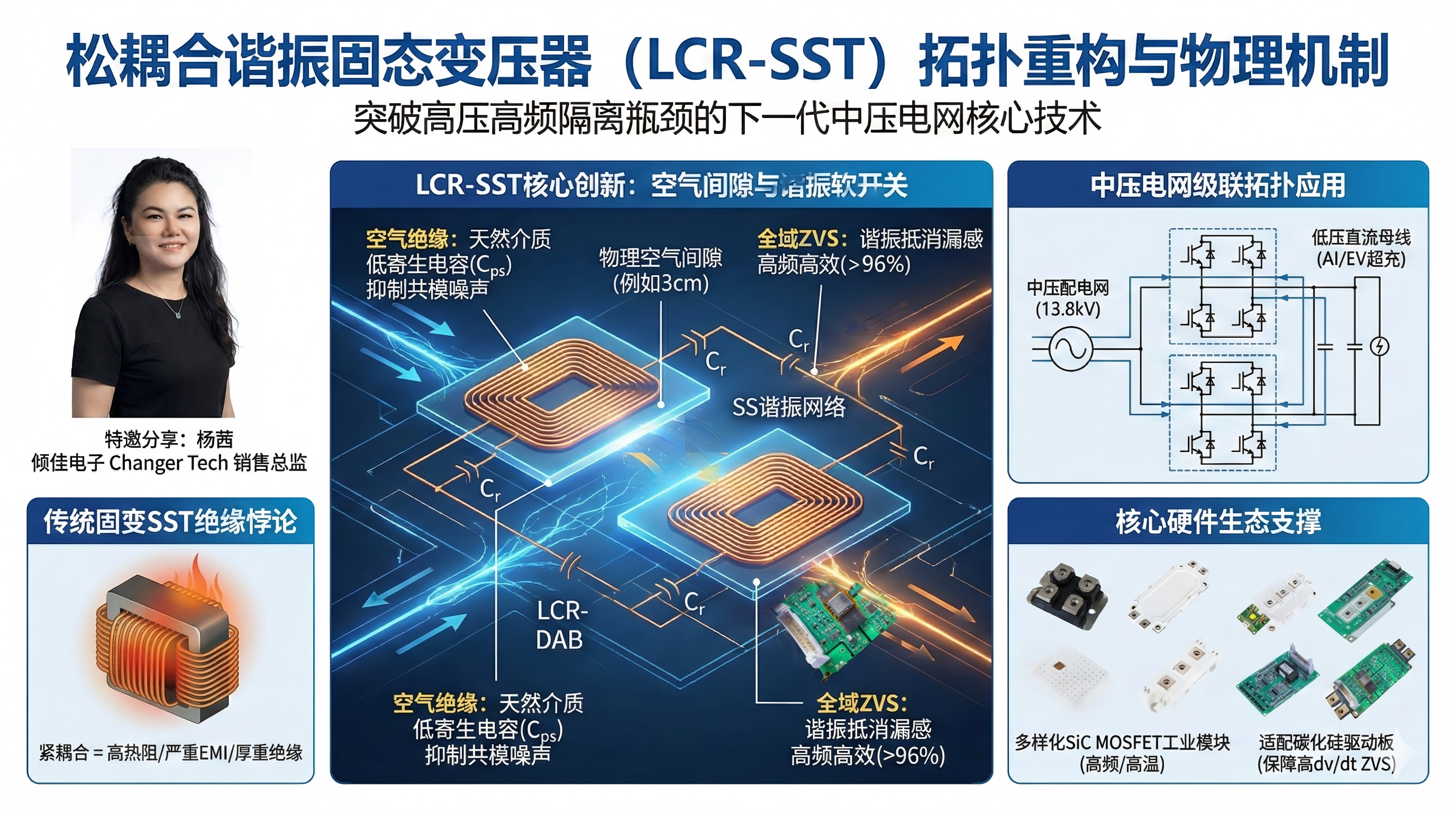

松耦合谐振固态变压器（LCR-SST）的拓扑重构与物理机制要深刻理解Chris Mi教授提出的LCR-SST架构的价值，必须首先剖析传统固变SST在高压、高频工况下面临的物理极限，以及松耦合机制如何巧妙地化解这些工程死结。
传统固变SST高频隔离环节的热力学与绝缘悖论在双有源桥（Dual-Active-Bridge, DAB）变换器构成的传统固变SST核心隔离级中，高频变压器扮演着传递能量与实现电网隔离的双重角色 。为了追求高效率，传统设计倾向于采用紧耦合（耦合系数 k≥0.95）结构 。
然而，在中压并网（如5kV至13.8kV）的兆瓦级应用中，高频变压器原副边绕组之间需要承受极高的电位差。在有限的物理体积内，这就要求必须使用极厚的固体绝缘材料（如环氧树脂真空灌封工艺）来满足严苛的爬电距离和电气间隙标准。这种设计不可避免地导致了三个致命的缺陷：其一，厚重的绝缘层极大地增加了热阻，阻断了磁芯与绕组向外部散热的路径，导致内部温升难以控制；其二，紧密绕制的线圈结构会产生巨大的寄生电容，在以SiC为代表的宽禁带器件极高的电压变化率（dv/dt）作用下，会产生难以抑制的共模漏电流，进而引发严重的电磁干扰（EMI）并加速绝缘材料的老化老化 ；其三，制造工艺繁琐，导致单机成本居高不下，难以实现经济规模效应。
以空气间隙重构绝缘体系：LCR-SST固变的拓扑创新 LCR-SST固变架构的核心思想，在于大刀阔斧地摒弃了紧耦合变压器，转而采用“松耦合谐振双有源桥（LCR-DAB）”结构 。该拓扑直接应用了感应电能传输（IPT）技术中的平面线圈设计，在原边发射线圈和副边接收线圈之间，人为地留出了巨大的物理空气间隙（例如长达3厘米甚至更宽的间隙） 。
空气作为一种天然、自愈且无成本的绝缘介质，彻底颠覆了传统的高压绝缘设计思路：
- 绝缘压力的物理消除：巨大的空气间隙从根本上解决了中压并网应用中的高压绝缘难题。系统无需再依赖复杂昂贵的环氧树脂灌封体系即可轻松实现数千伏乃至上万伏的电气隔离，使得绝缘设计的难度和成本急剧下降 。
- 共模电容的指数级衰减：物理距离的拉开使得原副边之间的寄生耦合电容（Cps）大幅减小。这不仅有效阻断了高频开关产生的共模噪声传播路径，更使得系统在处理SiC器件极高速的开关瞬态时，展现出卓越的电磁兼容（EMC）性能 。
谐振补偿网络的介入与全域软开关（ZVS）实现物理间隙的扩大必然导致线圈之间的耦合系数急剧降低（松耦合的典型耦合系数 k 通常在 0.2 至 0.7 之间），从而产生巨大的漏感 。如果直接使用传统的PWM控制，庞大的漏感将导致不可接受的无功环流和极低的功率因数，使得系统完全无法运行。
为了克服这一物理限制，LCR-SST固变在原边和副边均引入了谐振补偿电容网络，最为典型的架构是串联-串联（Series-Series, SS）对称谐振腔配置 。通过精心设计的电容参数与线圈自身的电感发生高频谐振，补偿网络能够完美抵消系统中的无功分量 。
更具工程价值的是，这种谐振网络的引入，极大地拓宽了全桥变换器的软开关边界。在LCR-DAB的控制策略中，通常采用移相调制（Phase-Shift Modulation, PSM）与脉冲频率调制（Pulse Frequency Modulation, PFM）相结合的混合控制算法 。通过精确控制原副边逆变器触发信号的相位差以及系统的开关频率，LCR-SST固变能够确保全功率范围内、所有主开关器件（如SiC MOSFET）均实现零电压开通（Zero-Voltage Switching, ZVS） 。软开关的全面实现不仅彻底抹除了硬开关带来的导通损耗尖峰，更消除了开关瞬态的寄生振荡，使得系统可以在数十甚至数百千赫兹的高频状态下高效稳定运行，从而大幅缩减磁性元件（线圈）的物理体积 。
实验室的原型测试数据强有力地验证了这一拓扑的卓越效能：在3厘米的空气间隙下，单一LCR-DAB模块在2.4 kW功率等级下，其线圈到线圈的无线传输效率高达97.4%，而包含前后端全桥变换器的直流到直流（DC-DC）端到端总效率依然达到了惊人的96.7% 。
中压电网接口与分布式拓扑的契合面对13.8kV等中压配电网，LCR-SST固变并非采用单一的高耐压模块硬扛，而是通过级联多电平技术化解电压应力。在系统的前端（电网侧），通常采用模块化多电平变换器（Modular Multi-Level Converter, MMC）或级联H桥（CHB）结构 。
在这种架构中，每一个级联子模块的直流侧分别接入一个LCR-DAB隔离单元。多个LCR-DAB的原边串联分担中压电网的高压，而其副边则并联输出，汇聚成大电流的低压直流母线（如专供AI服务器机架的48V/400V DC，或供EV超充桩使用的800V/1000V DC） 。这种高度模块化（Modularity）的拓扑不仅大幅降低了单一电力电子器件的耐压要求（使得采用1200V或1700V的成熟商用SiC模块成为可能），还为系统提供了极佳的冗余度（Redundancy）与容错能力（Fault Tolerance） 。
极具“商业杀伤力”的经济模型与市场渗透潜力任何一项突破性技术的普及，其终极驱动力必然源自其底层商业逻辑的革命。Chris Mi教授架构的LCR-SST固变之所以在学术界和工业界引起巨大轰动，根本原因在于其展示了一套对传统电力基础设施具有毁灭性打击能力的“经济模型”。这种经济模型贯穿了系统的资本支出（CapEx）、运行成本（OpEx）以及由于空间优化带来的隐性资产增值，全方位重塑了兆瓦级电能转换的总拥有成本（TCO）。
资本支出（CapEx）的绝对削减与材料节约在传统的兆瓦级变电及整流系统中，由于工频（50Hz/60Hz）的物理限制，变压器需要消耗极大规模的硅钢片磁芯与粗大的绝缘铜排。随着全球电气化进程加快，铜、铁等基础金属大宗商品的价格屡创新高，直接推高了传统配电设施的建造成本。
LCR-SST固变通过将工作频率提升至高频（如数十kHz），使得变压器（此时表现为高频感应线圈）的物理体积和重量与频率成反比锐减 。不仅如此，由于摒弃了传统的紧耦合变压器架构及其昂贵的环氧树脂灌封绝缘工艺，代之以平面印制线圈或简单绕制的空心线圈，系统对于原材料的依赖度大幅降低。据全面的系统BOM（物料清单）分析与预测，采用LCR-SST架构，系统整体可以节省高达50%的铜、铁等关键金属材料用量 。
在整体建造成本方面，去除了笨重低频变压器及其外围辅助冷却、绝缘油系统的LCR-SST固变，其预计总制造成本将比传统的多级变换配电系统低至少30%；即便与现有采用紧耦合高频变压器的第一代固变SST相比，其成本也将进一步下降15% 。这种规模化的CapEx节约，为设备制造商创造了极大的利润空间，也为终端运营商的投资回报率（ROI）测算提供了强有力的支撑。
运行成本（OpEx）的断崖式下跌与全生命周期能效红利对于AI计算中心与兆瓦级商用超充站而言，电网的电费支出占据了其整体运营支出的绝对大头。Uptime Institute等权威机构的调研指出，高能耗与低效配电一直是数据中心运营的核心痛点 。在数十甚至数百兆瓦的极高负载基数下，哪怕是0.5%的系统效率提升，在设施长达15至20年的生命周期内，都将转化为以千万美元计的电费结余。
传统方案中，从13.8kV中压交流到服务器所需的低压直流，电能需要经历中压变压器降压、低压交流配电、整流器（PFC）AC-DC变换、再到DC-DC稳压等多级繁琐的转换环节。每一个中间环节都会产生不可避免的导通损耗与磁损耗，使得整条配电链路的端到端效率通常被限制在95%左右 。
LCR-SST固变架构凭借其模块化直连设计，一举消除了冗余的电压转换层级，实现了从中压交流到低压直流的直接高效变换 。叠加SiC MOSFET优异的低导通电阻特性与全域软开关（ZVS）技术，系统将原本作为发热浪费掉的能量最大程度地传递给负载。前瞻性的工程预研和仿真数据表明，基于SiC的LCR-SST固变系统端到端效率预计将突破98%的理论高地 。
对比基准95%的效率，98%的效率意味着电能传输过程中的净损耗锐减了60%（从5%降至2%）。在宏观宣发层面，该架构更是致力于将传统SST固变系统中由于硬开关和变压器磁滞带来的能量损耗缩减惊人的70% 。这不仅仅是经济账本上的胜利，在企业ESG（环境、社会与治理）考核日益严苛的当下，损耗的大幅降低直接等效于温室气体（GHG）碳排放量的巨幅削减，赋予了企业无法估量的社会品牌价值 。
空间经济学：消除变电站壁垒与分布式部署的敏捷性LCR-SST固变经济模型中最具战略杀伤力的一环，在于其带来的“空间红利”。高功率密度的设计不仅将设备的占地面积和重量减小了50%以上 ，更核心的是它彻底打破了高耗能设施的选址魔咒。
无论是大型AI数据中心还是城市核心区的电动汽车超级充电枢纽，往往都需要在负荷密集、寸土寸金的地段选址 。传统的供电方案由于需要建造占地庞大的专用降压变电站，不仅面临极高的土地购置或租赁成本，更受到城市规划、环境保护评估以及繁琐且漫长的电网并网审批程序的严重制约 。
LCR-SST固变支持5kV至13.8kV中压配电网的“直接接入（Direct Connection）” 。这一特性完全绕过了变电站级别的基础设施建设，使得配电系统能够以标准化、模块化的机柜形态，灵活、去中心化地部署在城市楼宇、地下车库乃至偏远微电网中 。这种“即插即用”的敏捷部署能力，不仅极大节约了土地成本，更将项目从立项到商业化运营的落地周期（Time-to-Market）从数年压缩至数月，为运营商在激烈的市场竞争中抢占了先机。
碳化硅（SiC）模块：支撑LCR-SST固变高频高效运行的核心硬件基石前文所述的LCR-SST固变架构在拓扑上的巧思与经济模型上的宏大叙事，在工程实践中面临着一个极度苛刻的前提条件：系统的开关频率必须足够高（通常在数万至数十万赫兹区间），否则松耦合线圈的体积将无法收敛，失去轻量化的意义。然而，在高频、中高压且大电流的恶劣工况下，传统的硅（Si）基绝缘栅双极型晶体管（IGBT）由于其内部少数载流子的复合拖尾电流效应，会产生灾难性的开关损耗（Switching Loss），其自身散热根本无法支撑LCR-SST固变的运行需求 。
  以碳化硅（SiC）为代表的宽禁带（Wide Bandgap, WBG）半导体材料，凭借其高击穿电场强度、高电子饱和漂移速度以及极佳的热导率，成为了实现LCR-SST固变架构无可替代的底层硬件基石 。在这一前沿领域，基本半导体（BASiC Semiconductor）所提供的全系列工业级SiC MOSFET半桥模块，完美契合了LCR-SST固变对极低损耗与极致可靠性的双重渴求。
倾佳电子杨茜咬住SiC碳化硅MOSFET功率器件三个必然，勇立功率半导体器件变革潮头：
倾佳电子杨茜咬住SiC碳化硅MOSFET模块全面取代IGBT模块和IPM模块的必然趋势！
倾佳电子杨茜咬住SiC碳化硅MOSFET单管全面取代IGBT单管和大于650V的高压硅MOSFET的必然趋势！
倾佳电子杨茜咬住650V SiC碳化硅MOSFET单管全面取代SJ超结MOSFET和高压GaN 器件的必然趋势！
基本半导体SiC模块的静态物理优势在LCR-DAB及前端MMC拓扑中，基本半导体提供的基于第三代芯片技术的1200V工业模块系列（包括Pcore™2 E2B封装的240A/360A模块、Pcore™2 62mm封装的540A模块，以及全新的Pcore™2 ED3封装等）展现出了强悍的静态电气特性 。
以核心型号BMF540R12MZA3（ED3封装，1200V/540A）及BMF540R12KHA3（62mm封装）为例，在常温（25∘C）下，当施加推荐的导通门极电压（VGS=18V）时，其典型的导通电阻（RDS(on)）仅为极其惊人的2.2mΩ至2.3mΩ 。更关键的是，得益于SiC材料宽禁带本征特性的加持，即使在175∘C的极端高温工况下运行，其导通电阻的上升幅度也受到严格控制，依然表现出极其优异的传导特性 。对于LCR-SST固变中需长期承担数百安培均方根电流（RMS current）不间断运行的逆变与整流桥而言，这意味系统级导通损耗的实质性坍塌。
为直观展示其静态优越性，以下为BMF540R12MZA3的核心静态参数概览：
参数项符号测试条件典型值 (25∘C)典型值 (175∘C)单位
漏源击穿电压BVDSSVGS=0V,ID=1mA1596 (上桥)1651 (上桥)V
门极阈值电压VGS(th)VDS=VGS,ID=138mA2.711.85V
导通电阻RDS(on)VGS=18V,ID=540A2.604.81mΩ
输入电容CissVGS=0V,VDS=800V33.9534.16nF
反向传输电容Crssf=1MHz,VGS=0V53.0247.48pF数据来源：基本半导体ED3 SiC MOSFET产品技术手册
如表所示，高达近1600V的实际击穿电压裕量（相较于标称的1200V）为应对电网侧浪涌提供了坚实的缓冲；而仅为53pF量级的极低反向传输电容（米勒电容Crss），则从物理层面上预告了其极快的开关瞬态响应能力。
动态开关损耗的“系统级碾压”：与IGBT的仿真对决如果说静态RDS(on)决定了系统的发热基座，那么动态开关损耗则直接宣判了SST固变系统能否向更高频率进军的死刑或豁免。为了精准量化SiC模块在系统级应用中的优势，基本半导体基于PLECS电力电子仿真平台，构建了直观的器件对比数字孪生模型 。
在模拟电机驱动或并网逆变器的典型工况下（散热器固定温度 Th=80∘C，母线电压 Vdc=800V，极高负荷的输出相电流 Irms=400A / 300A，功率因数 cosϕ=0.9），我们将基本半导体BMF540R12MZA3与某国际顶级大厂（Infineon）的主流同级别IGBT模块（FF900R12ME7）及某日系大厂（FUJI）的IGBT模块进行了严格的损耗与结温数据对冲：
双电平逆变拓扑中的满载运行损耗对比（400Arms 相电流输出，生成约378kW有功功率）：
模块类型 / 型号开关频率 (fsw)单开关导通损耗单开关开关损耗单开关总损耗整机绝对效率监控点最高结温 (Tj)
SiC: BMF540R12MZA38 kHz254.66 W131.74 W386.41 W99.38%129.4∘C
IGBT: FF900R12ME78 kHz187.99 W470.60 W658.59 W98.66%123.8∘C (MOS) / 101.4∘C (Diode)
IGBT: 2MBI800XNE8 kHz209.48 W361.76 W571.25 W98.79%115.5∘C
SiC: BMF540R12MZA316 kHz266.14 W262.84 W528.98 W99.15%147.0∘C数据来源：基本半导体应用仿真报告
数据呈现出的趋势是颠覆性的：
- 开关损耗的鸿沟：在相同的8kHz载频下，SiC MOSFET的单管开关损耗仅为131.74W，不到同级别IGBT（470.6W）的三分之一。SiC作为多数载流子器件，彻底消除了IGBT关断时令人头疼的尾电流延时，使得关断损耗（Eoff）大幅缩减 。
- 频率跃迁的资本：当基本半导体的SiC模块将频率拉升整整一倍至16kHz时，其单管总损耗（528.98W）依然显著低于IGBT在8kHz时的表现（658.59W）。这种超越不仅意味着在更高频率下可以有效减小LCR-SST固变松耦合线圈的体积，而且在不改变现有水冷/风冷散热系统设计余量的前提下，轻松实现了整机功率密度的代际跃升。
- 整机效率的系统学意义：在378kW的大功率输出下，SiC方案相比Infineon的IGBT方案，整机效率从98.66%提升至99.38%。这看似仅为0.72%的绝对效率差值，但在热力学上意味着整机散发的热量（废热）相差了近一倍 。热量减半直接意味着散热系统的体积、重量和成本可以成比例地削减，深刻契合了LCR-SST固变经济模型中关于CapEx缩减的核心诉求。
内置SiC SBD：根绝反向恢复损耗与双极性退化在LCR-DAB结构中，由于工作在软开关（ZVS）模式，主开关管必须利用反并联二极管进行换流续流。传统SiC MOSFET的体二极管（Body Diode）由于是双极型结构，其正向压降（VF）通常极高（常超过3V甚至5V），在续流期间会产生不可忽视的导通损耗，并在长期大电流正向注入下引发致命的层错扩展（Stacking Fault expansion），即业界闻之色变的“双极性退化（Bipolar Degradation）”导致RDS(on)永久性升高 。
基本半导体针对高端应用在部分模块（如E2B系列）内部创造性地集成了独立的碳化硅肖特基势垒二极管（SiC SBD） 。由于SBD也是多数载流子器件，它具有两个显著优势：
- 超低管压降与零反向恢复：模块内置SBD后，在电流通过二极管路径续流时，管压降被大幅钳制在极低水平（典型正向压降曲线呈现明显优化），同时其极小的反向恢复电荷（Qrr，在540A工况下仅为2~3微库仑级别）消除了高频切换时的尖峰电流，大幅降低了二极管反向恢复损耗（Err） 。
- 锁死退化路径，重塑可靠性边界：独立的SBD接管了续流工作，使得电流不再大量流经MOSFET原生的体二极管。加速老化测试表明，普通SiC MOSFET在体二极管导通运行1000小时后，其导通内阻RDS(on)的劣化飘移高达42%；而基本半导体内置SBD的产品在同等严酷测试下，内阻变化率被死死压制在3%以内 。这一底层材料科学的胜利，使得LCR-SST固变在需要24/7不间断满负荷运行的AI数据中心与微电网中具备了无可挑剔的长期运行寿命。
Si3N4 AMB陶瓷基板：抵御极端热循环的装甲LCR-SST固变不仅要求电学性能的卓越，由于负载潮汐波动带来的剧烈热力学交变，模块内部的封装材料必须具备极强的抗疲劳断裂韧性。为此，基本半导体在ED3及62mm全系列高性能产品中，引入了氮化硅（Si3N4）活性金属钎焊（AMB）陶瓷覆铜板技术 。
通过下表的硬核参数对比，可以清晰洞察材料升级带来的可靠性飞跃：
陶瓷材料类型热导率 (W/mk)热膨胀系数 (ppm/K)抗弯强度 (N/mm2)断裂强度 (Mpa//m)剥离强度 (N/mm)
氧化铝 (Al2O3)246.84504.224
氮化铝 (AlN)1704.73503.4/
氮化硅 (Si3N4)902.57006.0≥10数据来源：基本半导体产品文档多种陶瓷覆铜板性能比较
业界最廉价的Al2O3基板导热率垫底，无法胜任高功率密度SiC的散热需求；而AlN虽然导热率极高，但材质本身极脆（抗弯强度仅350 N/mm2）。在高达175∘C的高温运行以及频繁的开关机冷热冲击（Thermal Cycling）作用下，由于硅片、覆铜层与脆性陶瓷之间热膨胀系数的严重失配，AlN基板极易发生微观脆裂与铜层分层（Delamination）剥离 。
相比之下，Si3N4基板展现出了工业美学中的完美平衡。其热膨胀系数（2.5 ppm/K）与硅材料高度匹配，同时其抗弯强度（700 N/mm2）与断裂韧性相比AlN翻了一番。因为拥有极高的机械强度，Si3N4陶瓷层的厚度可以做到极薄（典型值360um），这抵消了其导热率略逊于AlN的劣势，使得两者的整体热阻水平不相上下。在极限环境的1000次剧烈温度冲击试验后，Al2O3和AlN基板均出现了大面积的严重分层现象，而搭载高温焊料工艺的Si3N4产品则完好无损地保持了极佳的接合强度 。这一重金属装甲级别的封装工艺，为LCR-SST系统赋予了长达十余年的工程寿命免维护保障。
门极驱动与智能保护：LCR-SST固变系统级安全的“数字中枢”SiC MOSFET拥有惊世骇俗的物理潜能，但也正因其极快的开关速度（超高dv/dt与di/dt）以及相对脆弱的抗短路能力（短路耐受时间SCWT通常仅为2-3微秒），给门极驱动控制系统设计带来了极度艰巨的挑战。在LCR-SST固变架构中，通过级联多电平网络，数十个子模块在极高的母线电位中并发运作，任何一个门极驱动（Gate Driver）指令的误发、延迟或保护失效，都会瞬间引发上下桥臂的致命直通（Shoot-through），酿成全盘崩溃的系统灾难 。
青铜剑技术（Bronze Technologies）深谙这一痛点，针对大功率全碳化硅电力电子应用，深度研发并推出了双通道高可靠性即插即用（Plug-and-Play）驱动板。以其适配62mm封装的2CP0220T12-ZC01以及适配EconoDual封装的1700V级2CP0225Txx-AB产品为例，它们不仅是电平转换的“肌肉”，更是守护LCR-SST固变核心硬件安全的“智能中枢” 。
中压电网并网的基石：超高电气隔离与瞬态抗扰在13.8kV等中压级别的模块化多电平（MMC）并网系统中，级联的各个SiC半桥子模块通常悬浮在几千乃至上万伏的极高共模对地电位之上 。如果驱动器的隔离层崩溃，高压将毫无阻挡地倒灌回低压控制板（DSP或FPGA主控），造成灾难性后果。
青铜剑2CP0220T12-ZC01及2CP0225Txx-AB驱动器在PCB层面设计了充裕的电气间隙（例如12mm以上）与爬电距离（13.2mm以上），并在内部集成了自研的高绝缘强度DC/DC电源芯片组，能够提供高达5000 Vac的稳态原副边绝缘耐压（Isolation test voltage），完全满足严苛的IEC 60077-1安规标准 。此外，考虑到SiC器件极高dv/dt引发的位移电流，隔离设计的等效耦合电容被刻意压低至微小的28 pF级别。这极大阻断了共模噪声向控制侧传导的路径，保障了极高的共模瞬态抗扰度（CMTI），为系统稳定接收100kHz级别的高频脉宽调制（PWM）指令扫清了障碍 。
系统状态机的底层逻辑：CPLD控制与双模机制LCR-SST固变系统的数字控制架构极为庞杂。为此，青铜剑驱动板原边内嵌了高性能CPLD（复杂可编程逻辑器件），承担对PWM指令流的实时分配与校验 。
针对LCR-DAB的不同拓扑需求，驱动板设计了灵活的逻辑模式接口（MOD引脚）。当系统将其配置为“直接模式（Direct Mode）”时，两个驱动通道完全解耦，分别响应各自的触发输入（IN1与IN2），将死区时间（Dead-Time）的管理权彻底让渡给上位机的高级算法，这对于执行移相+调频（PSM+PFM）复杂调制的LCR-SST固变尤为重要；当配置为“半桥模式（Half-Bridge Mode）”时，CPLD则在硬件底层接管互锁逻辑，一旦输入指令，驱动器将自动插入安全死区（例如3.2微秒），严防任何因外部软件崩溃而导致的误开通直通惨剧 。此外，该驱动提供强悍的±20A至±25A峰值拉灌电流能力（Peak Current），并允许输出+20V/-5V（或+15V/-4V）的非对称驱动电平，以充沛的2W单通道驱动功率死死锁定SiC MOSFET的导通与关断稳态 。
应对极端开关极速的绝杀手段：主动米勒钳位（Miller Clamping）SiC MOSFET的高速特性是一柄双刃剑。在半桥或双有源桥的高速切换过程中，当上管极速开通时，会在桥臂中点处产生极高的电压跳变（其dv/dt往往超过20kV/us至30kV/us）。根据电容电流公式 I=C⋅dv/dt，这一剧烈的电压跳变将通过下桥臂处于关断状态SiC MOSFET的内部寄生栅漏电容（即米勒电容Cgd或Crss），瞬间注入一股强大的位移电流（米勒电流 Igd） 。
这股米勒电流被迫流经关断电阻（Rgoff）流向负电源轨。此时，灾难往往发生：米勒电流在Rgoff上产生额外的电压降（V=Igd⋅Rgoff），直接抬高了原本被拉负的栅极绝对电压。SiC MOSFET的阈值电压（VGS(th)）本身就极低（如常温2.7V，在175∘C时甚至降至1.85V以下）。如果被抬高的栅压越过了这个门槛，原本该死死关断的下管将被瞬间误触发导通。上下桥短路，瞬间剧增的直通电流伴随爆炸，成为无数SiC电力电子工程师的梦魇 。
青铜剑的驱动核部署了纯硬件底层的主动米勒钳位防御系统。该系统直接从器件的门极（Gate）采样电压反馈。当驱动发出关断指令后，且内部比较器检测到真实的门极电压已经下降到一个安全低电平阈值（通常设定在相对于副边COM负极的2V至2.2V左右）时，系统将瞬间触发一个并联的低阻抗有源钳位MOSFET（即Miller Clamping引脚） 。这条钳位回路如同一条高速排洪渠，完全旁路了外部较大的关断电阻，将门极与负电源轨（如-4V或-5V）以极低的阻抗死死短接。任凭中点电压dv/dt如何狂暴地注入位移电荷，都会被这一钳位回路瞬间泄放殆尽。门极电位纹丝不动，彻底宣判了米勒误开通效应的死刑 。
高频感性关断保护：高级有源钳位网络（Advanced Active Clamping）LCR-SST固变松耦合架构不可避免的一个物理特性，是系统存在远高于传统变压器的大漏感与线路杂散电感（Lσ）。在紧急停机或发生外围短路故障时，驱动系统会发出关断信号试图切断以数千安培/微秒速度飙升的浪涌电流。巨大的电流下降率（di/dt）与系统杂散电感交织，将依据法拉第电磁感应定律（ΔV=Lσ⋅di/dt），在SiC MOSFET的漏源极两端激发极其狂暴的过电压尖峰 。一旦该尖峰电压超过器件的雪崩击穿极限，模块将遭受不可逆的物理粉碎。
青铜剑采用的高级有源钳位（Advanced Active Clamping）技术，构建了一个横跨SiC MOSFET漏极（Drain）与栅极（Gate）的动态防御链路 。该回路由一系列精密串联的瞬态电压抑制二极管（TVS）组成。以2CP0225T12-AB型号（适配1200V系统）为例，当系统监测到漏极瞬态电压飙升并突破预设的极高击穿阈值（例如1020V或更高等）时，TVS二极管阵列瞬间雪崩导通 。
奇妙的自稳定负反馈机制由此展开：击穿瞬间，一股钳位电流穿越TVS网络强行注入SiC的栅极，这一干预行动在副边ASIC控制环路的配合下，将原本正迅速被拉低的栅极电压再次抬升至线性放大区。这使得SiC器件从完全截止状态强制退回到微弱的导通状态。正是这一微小的重导通，极大地减缓了漏极电流的下降斜率（降低了di/dt），将本欲冲向毁灭的电压尖峰死死钳制在安全工作区（RBSOA）内，吸收了线路中积聚的毁灭性感性磁能 。
微秒级绝地营救：退饱和（DESAT）检测与软关断（Soft Turn-off）协同如前文所述，相比于传统庞大的硅基IGBT，SiC器件为了追求高频与低容效，芯片结面积大幅减小，导致其抗短路热容极低。在发生一类直通短路或二类相间短路时，留给驱动器切断电源的窗口时间（短路耐受时间）通常被压缩在2到3微秒之内 。
青铜剑驱动器集成了纳秒级别响应的VDS压降监测电路（即业界通称的退饱和检测，DESAT） 。该电路通过高速高压阻塞二极管实时紧盯处于导通状态下SiC MOSFET的漏源极压降。当线路发生严重短路、电流暴增导致SiC模块退出饱和导通区进入线性区时，其端电压将迅速攀升。一旦检测电路捕捉到电容上的充电电压越过预设的容错触发阈值（例如10V或10.2V），比较器将在极短的响应时间（典型值不到1.7微秒）内立即翻转，启动最高优先级的灾难保护逻辑 。
在极端短路工况下执行硬关断无疑是饮鸩止渴，巨大的短路电流一旦被瞬间切断，产生的极高di/dt会引发更猛烈的电压尖峰反噬器件。在此生死攸关的数微秒内，驱动器内建的ASIC芯片会唤醒“软关断（Soft Turn-off）”程序 。芯片内部参考电压模块将以一种精密标定的固定斜率匀速下降。通过比较放大环路的连续闭环控制，门极放电MOS管并非瞬间全开，而是以阻抗渐变的方式将SiC MOSFET的栅极电荷进行“节流式”缓慢泄放 。这使得SiC的门极电压以一个舒缓的斜坡平滑下降，强制主器件经历一个长达约2.1微秒至2.5微秒的柔和关断过程 。这种处理在挽救芯片免受瞬间热失控损毁的同时，平滑消化了管芯内的庞大动能，避免了次生过压击穿灾难。
在成功完成紧急软关断自救后，驱动器副边立即通过高频隔离信号通道向原边CPLD发出紧急求救信号。原边芯片通过SOx（Fault）故障管脚，将低电平告警以极低的传输延时（低至500纳秒）直接通报给主控数字信号处理器（DSP），随后驱动器自我闭锁并进入长达数十毫秒（如95ms，通过外部RTB电阻可调）的强制冷却与安全锁定状态 。在此期间，LCR-SST固变的上位机系统将有充足的宽裕度，切断所有级联多电平网络的PWM输入，下发系统级的总闭锁与诊断指令，确保整套兆瓦级能源路由器的宏观安全 。
软硬件的深度融合：重构下一代兆瓦级电力能源路由体系 宏观的商业构想必须有微观的物理引擎予以兑现。将Chris Mi教授提出的松耦合谐振固态变压器（LCR-SST）前瞻性架构、基本半导体的碳化硅（SiC）底层功率模块，以及青铜剑技术的数字式高级门极驱动系统相叠加，我们看到的是一幅环环相扣、层层使能的下一代兆瓦级电能转换系统的完整全景图：
- 拓扑架构使能硬件减负，材料极限决定架构上限：LCR-SST固变的物理级拓扑创新，利用廉价的空气间隙一劳永逸地化解了传统SST固变在中压应用面临的绝缘、共模与热管理死结，重塑了系统的经济性边界。但这一降本增效的设想实质上是将储能与隔离任务全盘压在了高频谐振腔上。倘若没有基本半导体BMF540R12MZA3等高性能工业级SiC器件凭借极低的RDS(on)与可忽略的开关损耗在数十乃至上百千赫兹频段内保持低发热、高效率运转，大空气间隙的松耦合线圈就会因频率受限而变得异常庞大，甚至比工频变压器更不具备商业化可行性。
- 驱动系统筑起生存防线，算法协同榨干器件潜能：在LCR-DAB高频换流、移相调频交替、以及全域ZVS软开关精准实现的过程中，不仅要求主逆变硬件具备极高的效能，更要求控制脉冲执行时做到分毫不差。青铜剑驱动器提供的低至180-240纳秒的极速信号传输延迟、以及仅约20纳秒的开关抖动（Jitter），保障了复杂多电平算法极高保真度的落地执行 。与此同时，从5000V高压隔离到主动米勒钳位，再到微秒级退饱和检测与柔性软关断系统，一系列硬核的实时保护屏障为在恶劣工况下“走钢丝”的SiC晶圆构筑了坚不可摧的生存防线，彻底弥补了宽禁带器件由于芯片面积小带来的物理耐受性短板。
圣地亚哥州立大学IEEE Fellow Chris Mi教授团队研发的“松耦合谐振固态变压器（LCR-SST）”绝不仅仅是学术期刊上一次单纯的电路拓扑推演，它本质上是一场旨在引爆电力电子基础设施重构的“商业经济学核爆” 。通过用天然空气间隙的平面线圈系统全面取代笨重、昂贵且脆弱的铁芯变压器，LCR-SST固变以前所未有的姿态清除了制约兆瓦级中压系统向高功率密度、轻量化与高绝缘可靠性迈进的最后壁垒。这种架构的颠覆不仅将其理论能效上限暴力拉升至98%以上，使得配电网链路上的综合能源损耗暴降70%，更将整机设备的物料成本硬生生削减了30%，体积与重量缩水了一半 。其无变压器直接对接13.8kV电网的去中心化并网能力，将使得AI计算核心和超级充电枢纽彻底摆脱对大型降压变电站土地指标与繁杂审批的依赖，具备极高的敏捷部署战略价值 。
然而，这套杀手级经济模型的商业化落地，是一项精密而庞大的系统工程。它的血肉之躯，必须建立在拥有如基本半导体Si3N4 AMB高可靠性封装、具备极低传导与高频开关损耗的现代1200V碳化硅模块之上，以提供澎湃的功率心脏；它的中枢神经，必须仰赖青铜剑技术这种具备超高压电气隔离、毫秒不差的软关断与主被动钳位网络的高级智能驱动系统，以赋予架构在恶劣电网波动中不可撼动的韧性。理论架构、半导体物理学与底层数字驱动逻辑的这种深度交融与无缝咬合，已经打通了从实验室到商业部署的任督二脉。可以预见，一个更加高效、更加智能且具备无穷扩展弹性的下一代能源互联网中枢节点技术，必将在未来的3至5年内迎来大规模的商业爆发。
|
|
