设计项目：文氏电桥振荡电路
项目链接：http://easysim.21ic.com/simulator#552

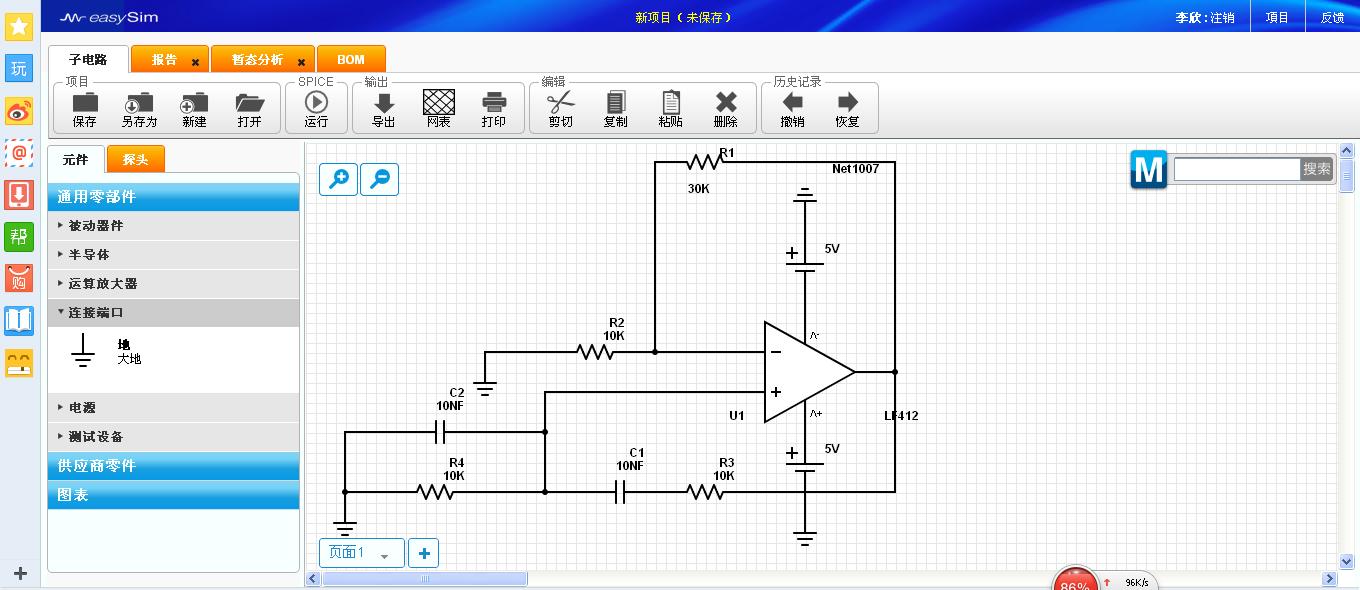

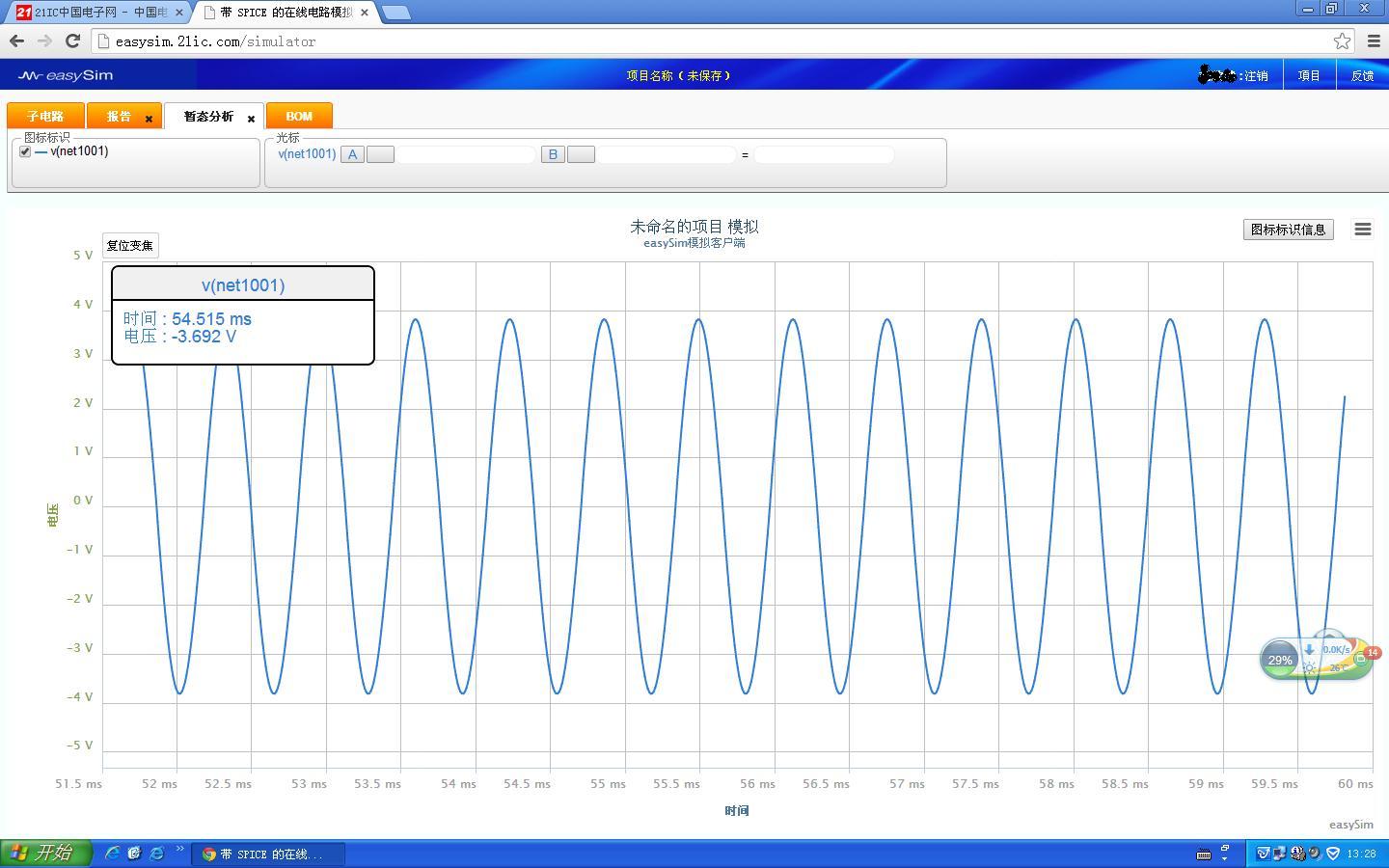

设计原理：RC串并联网络具有选频的作用，它与放大器结合起来即可构成RC振荡电路
电阻R2接在放大器的输出端与反相输入端之间，构成负反馈，用以控制增益RC串并联选频网络接在运算放大器的输出端与同相输入端之间，构成正反馈。当RC选频网络在ω=ω0时，反馈电压与输入电压的相位差φ=0，B=1/3，为满足起振条件，要求放大器的增益AU＞3，即电路中的（1+R2/R1）＞3。由此可得出当R2＞2R1时即能使振荡电路满足自激振荡的振幅（注意：实际应用中，R2应略大于R1，才能既保证起振，又不会因其过大而引起波形严重失真）和相位起振条件，产生自激振荡。

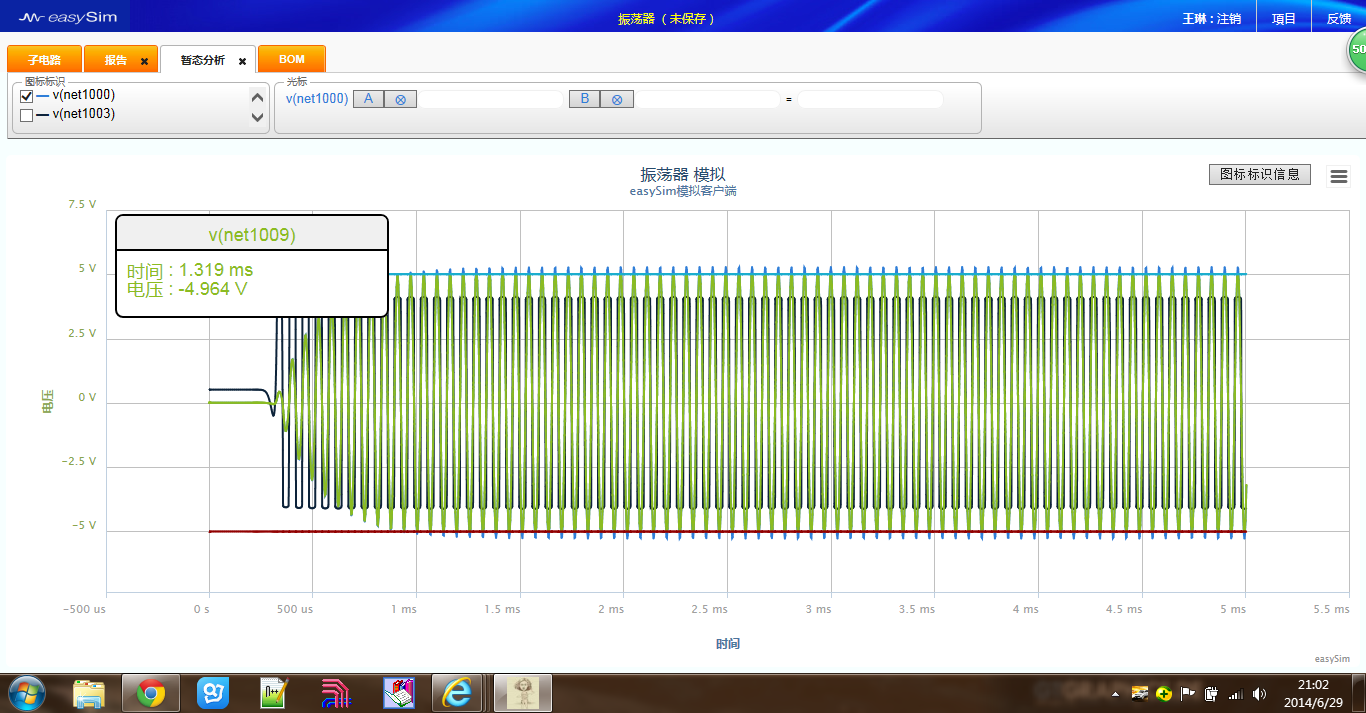

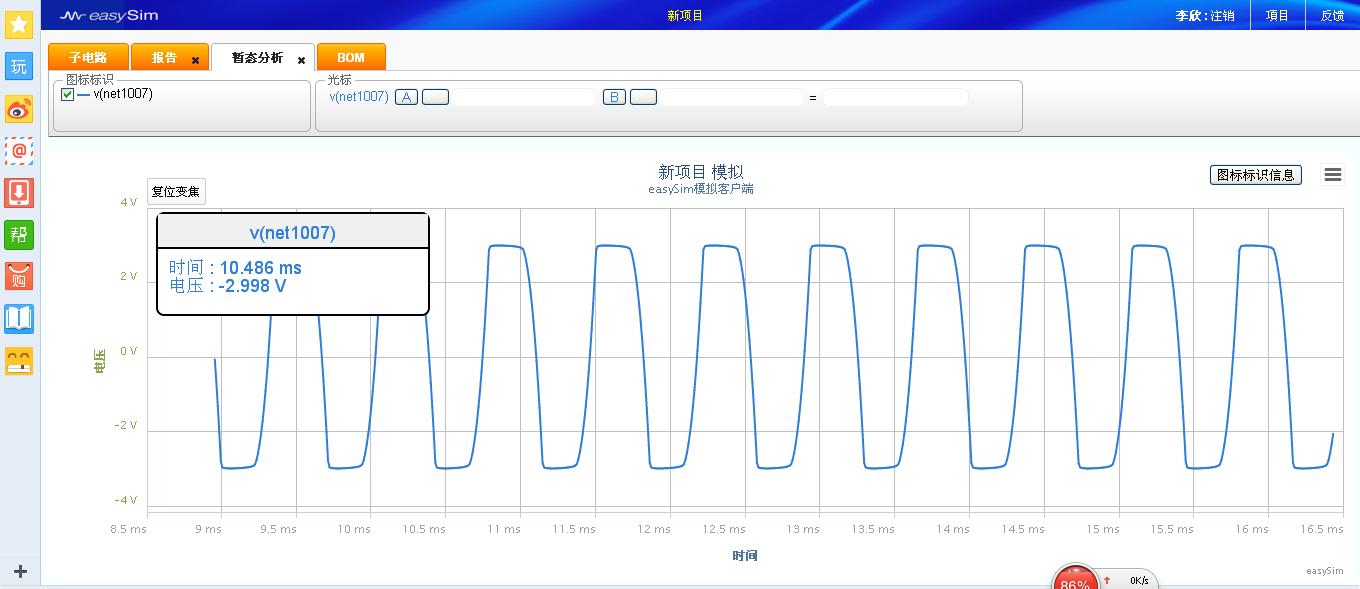

电路是依靠集成运算放大器的非线性进行限幅的，波形会产生较大的失真。在实际电路中需要有自动限幅机构。 |
|
