有幸拿到了一套飞思卡尔K64的开发套件，是万利电子出品的。做工很赞，很高大上。首先我从它的时钟系统入手。去官网下了个数据手册和参考手册下来。 主要是看数据手册的时钟模块。一看手册，真晕了，时钟系统好复杂。整个时钟系统由 MCG 、OSC 和 RTC 几部分组成，此外还与 SIM 有关系，这是因为 SIM 控制了大多数模块的时钟门控。这个跟STM32 也是类似的，要用到那个外设，先要把相应的时钟打开。这次使用的编译器是IAR FOR ARM 7.3 版本。先放出他高大上的靓照：

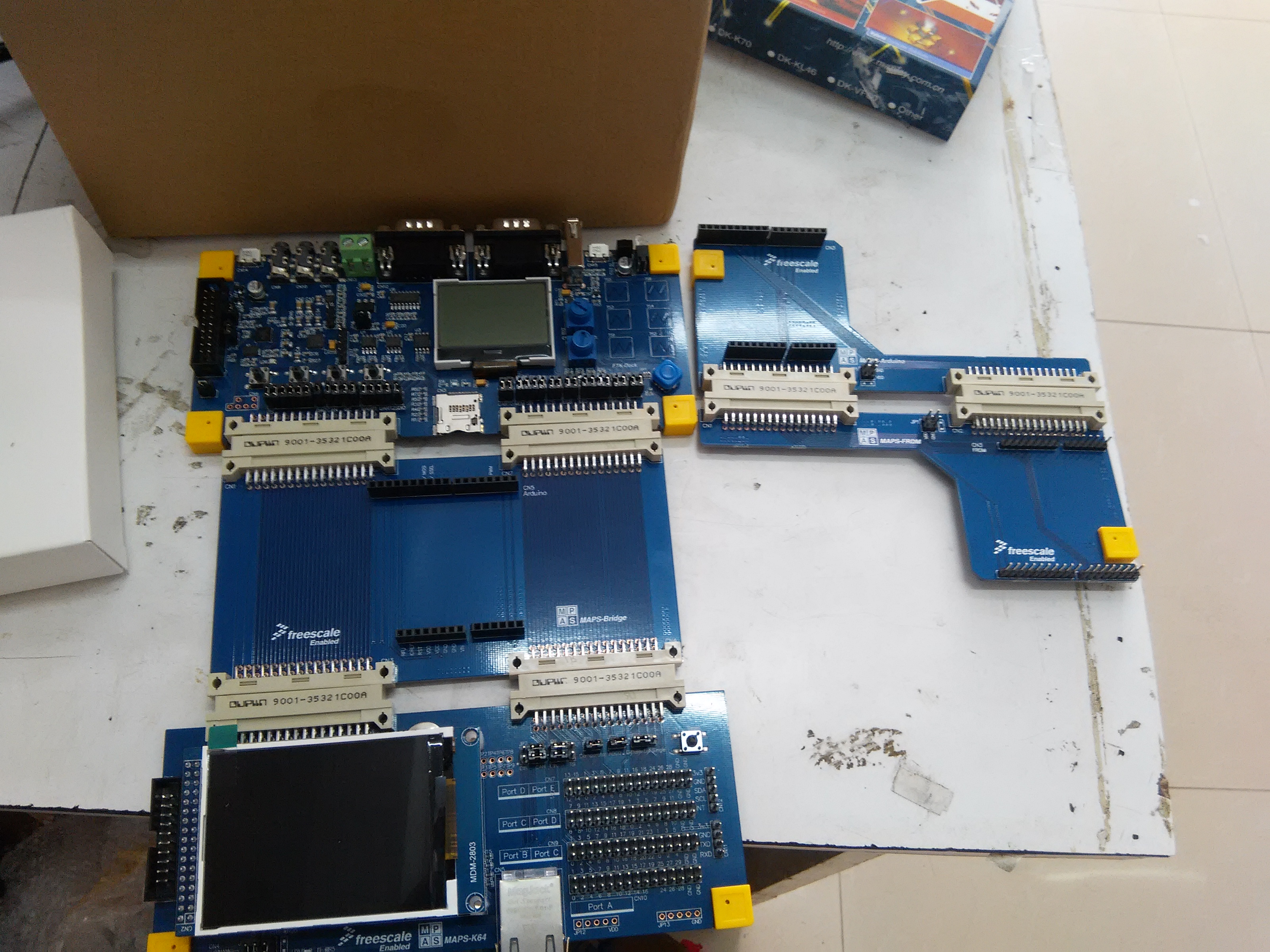

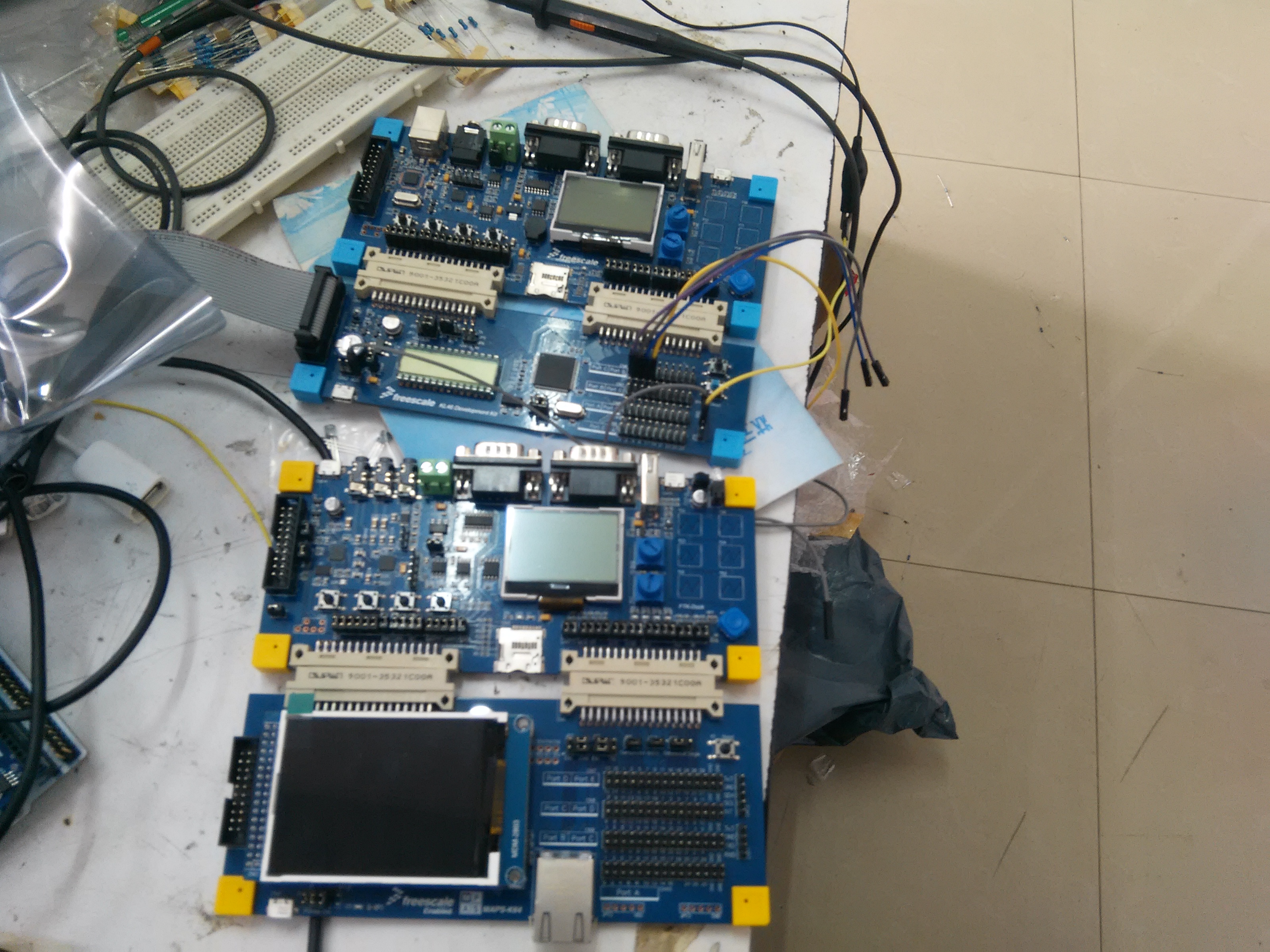

KL46和K64套件的合照：
现在来分享我首次使用的感受吧：
下面我自己用例程工程，把总线时钟频率二分频输出到PTC3口上输出，如下图可以看出PTC3有个复用功能是时钟输出。
然后我从官网下载一些K64 Demo套件的程序。然后就找到同一型号的芯片的例程。这个例程是I2C的例程，我把I2C部分的程序注释掉了，然后我再添加了个时钟输出的函数： void clk_out_init(void) {
PORTC_PCR3= ( PORT_PCR_MUX(0x5));//把PORTC3设置位时钟输出脚
SIM_SOPT2 |= SIM_SOPT2_CLKOUTSEL(2); //使能

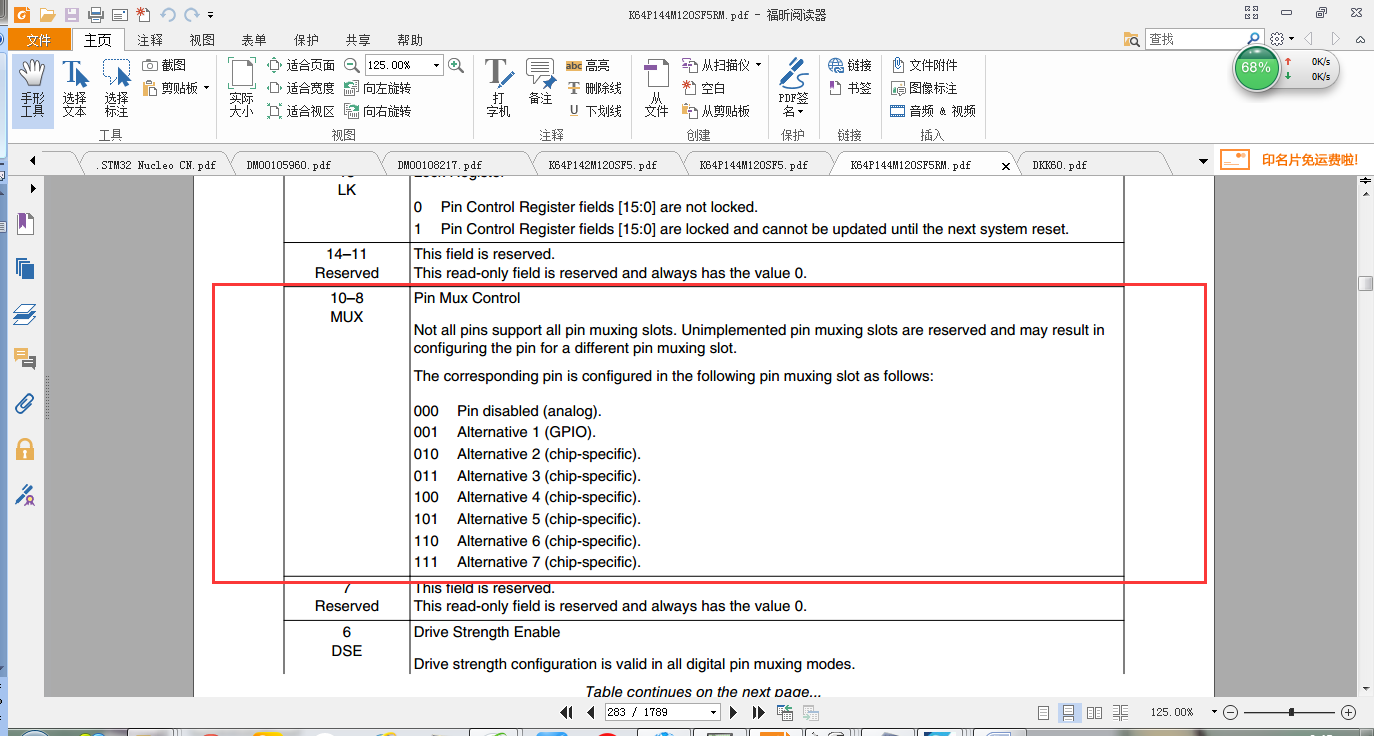

} 这个函数很简单，就是把PORTC3设为时钟输出脚，要把PORTC3配置成时钟输出脚，就是配置PORTn_PCRn(n = 1,2,3.......)寄存器里的PORT_PCR_MUX(功能选择寄存器)，他是PORTn_PCRn寄存器的10~8位，就是这3位的组合就可以有8中模式，具体如下图：
然后我们要把PORTC3配置成时钟输出脚，我可以通过数据手册查到配置成这种功能所需要的信息，如下图：
ALTn就是Alternative n的缩写，ALT5就是Alternative 5。而PORTC3要配置成时钟输出脚，就要把PORT_PCR_MUX(功能选择寄存器)配置成Alternative5（ALT5），然后通过手册查到Alternative5模式的对应的组合是101；就是往PORTn_PCRn的8~10位填进101即可，当然我们还有另一种快速的途径，我们要善于利用飞思卡尔的头文件，因为飞思卡尔把PORT_PCR_MUX定义了出来，我只需要PORTC_PCR3 = ( PORT_PCR_MUX(0x5));这个语句就把PORTn_PCRn的8~10位设成101,101写成16进制刚好就是0x5；这样看起来也通俗易懂，方便后来的人移植。 我这里是用Jlink V8进行仿真和下载程序的，所以工程的配置还要设置一下才能用，方法如下：

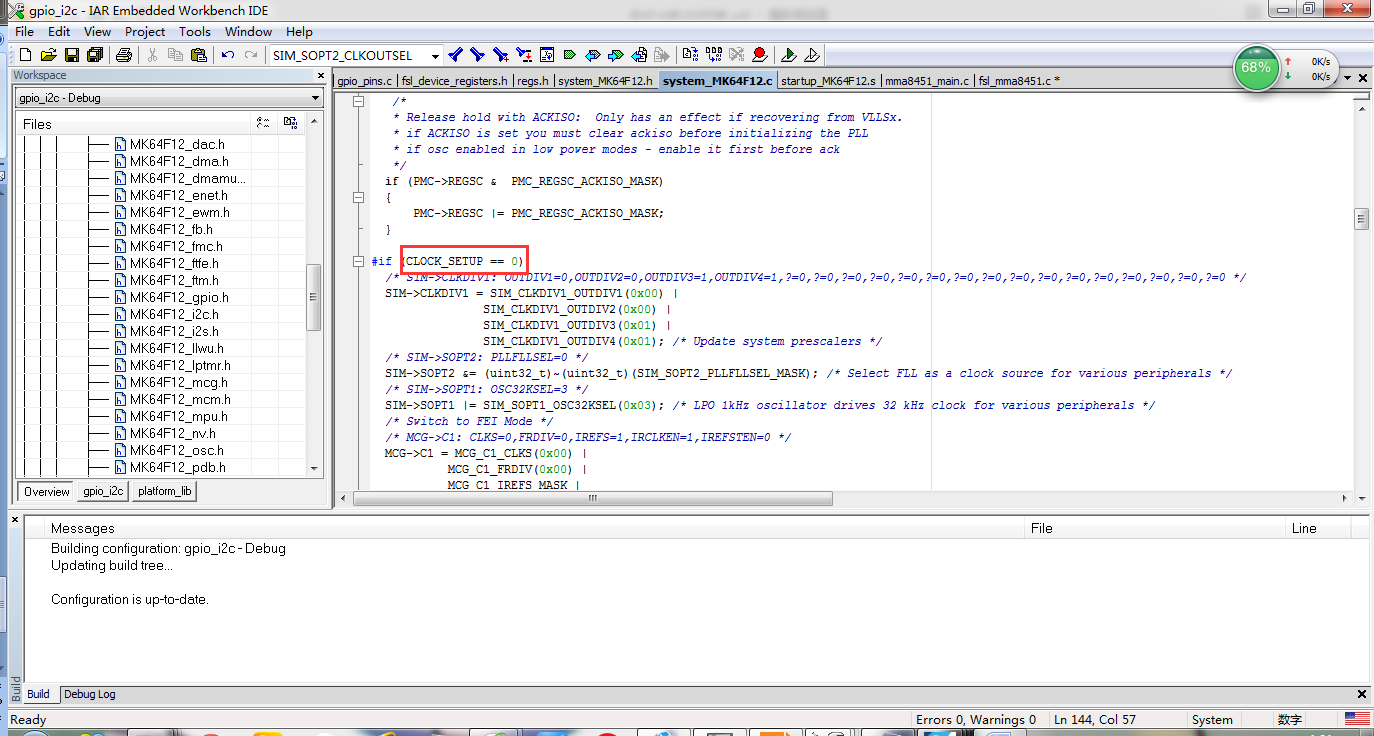

然后就可以编译，把程序下载进去了；时钟这部分很复杂，要花点时间消化。 关于时钟的初始化，官方例程有4种模式，是通过CLOCK_SETUP参数传递的，如下截图：
还有一点大家要注意，IAR要最好更新到7.3版本的，我之前电脑的6.7版本也不支持K64的。 下面放出测试图：
时钟输出成功了，这样往后的工作就好办了
|
