原边反馈和副边反馈的芯片在待机功耗上的表现也是有所区别的。大家都知道原边反馈的好处是省了光耦和TL431，但可以说还有一个附赠的礼品就是降低了空载损耗，因为光耦和TL431也都不是省油的灯。

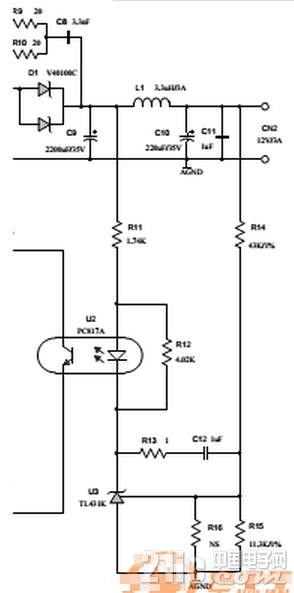

这里是一个典型的副边反馈的配置，空载状态下典型的偏置电流都在500uA-1mA之间，那么假设副边和辅助绕组的供电都是12V的话，这里就产生了10-20mW的损耗。哦，别忘了还要考虑转换效率。

只看该作者 · 2015-5-29 14:12

接下来再谈谈一些周边辅助电路设计的影响。

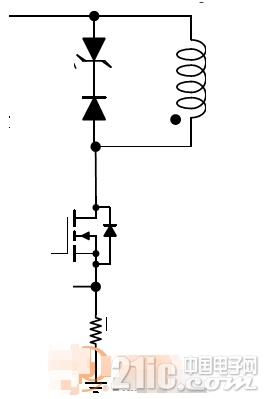

RCD是比较常用的吸收电路，主要是吸收漏感的能量以限制开关管上的尖峰电压。相信大家都清楚，RCD如果做的太强的话会对效率有很明显的影响，那自然也会影响轻载效率和待机功耗。如果考虑到待机状态下电源都是工作在极低频率的Burst状态下的话，实际上C的大小对待机功耗的影响比R要大得多，因为每次C都会充满再放光的。这部分能量就像一个假负载挂在那里一样
从这个角度出发，有一种做法是把C彻底拿掉，用一个TVS来代替，这样就拿掉了这个“假负载”。

只看该作者 · 2015-5-29 14:13

在多路输出的应用里面还有一些小手段可以减小待机功耗的
之前提到过作反馈用的光耦和431的损耗，这里再补充一点。在多路绕组输出的应用里面，光耦和431的偏置电流应该取自电压最低的那一路，（当然是在不影响反馈性能的前提下），这样可以非常明显的节约待机功耗。
有一种在家电、智能家居应用中非常常见的两路输出的结构，是基于LDO的。一般比较高的电压是18V、12V等供风扇、继电器或者背光的，再通过一个LDO提供稳定的5V或3.3V给MCU。因为风扇、继电器这些基本上在待机状态下都是不用的，那么就可以用MCU提供一个待机信号，把18V、12V降到5-6V，只要能保持MCU正常工作就行了。这个是从系统的角度出发来实现节约的。
