1 摘要

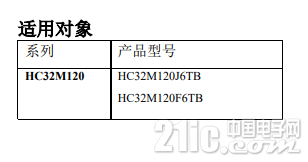

本篇应用笔记主要介绍如何使用 HC32M120 系列芯片的 DMA 模块传输数据

2 DMA 简介
什么是 DMA？
DMA（直接内存访问控制器）功能块可以不通过 CPU 高速传输数据。使用 DMA 能提高系统
性能。

DMA 的重要特征？
DMA 总线独立于 CPU 总线，所以即便是在使用 CPU 总线的时候，DMA 也可进行传输操作

3 HC32M120 系列的 DMA

3.1 简介
华大 HC32M120 系列 MCU 内部集成 DMAC 模块，能够在 CPU 不参与的情况下实现存储器之
间，存储器和外围功能模块之间以及外围功能模块之间的数据交换。

3.2 说明
DMAC 总线独立于 CPU 总线，按照 AMBA AHB-Lite 总线协议传输。
拥有 2 个独立通道，可以独立操作不同的 DMA 传输功能。

这是刷帖吗？为什么不一次发完

每个通道的启动请求源通过独立的触发源选择寄存器配置。

每次请求传输一个数据块，数据块最小为 1 个数据，最多为 256 个数据。每个数据的宽度可配
置为 8bit，16bit，32bit。

可以配置最多 1023 次传输。

源地址和目标地址可以独立配置为固定、自增、自减、支持以下功能四选一：源地址循环、源
地址指定偏移量的跳转、目标地址循环、目标地址指定偏移量的跳转。

可产生 3 种中断：块传输完成中断，传输完成中断，传输错误中断。每种中断都可配置是否屏
蔽。其中块传输完成，传输完成可作为事件输出，作为其他外围模块的触发源。

支持连锁传输功能，可实现一次请求传输多个数据块。

不使用时可设置进入模块停止状态以降低功耗

3.2.1 寄存器介绍
1) DMA_EN：DMA 使能寄存器，使能或关闭 DMA 模块。

2) DMA_CHEN：通道使能寄存器，使能 DMA 通道，bit0~1 分别对应一个通道，写 1 使能，
写 0 无效。

3) DMA_CHENCLR：通道使能复位寄存器，通道使能复位，bit0~1 分别对应一个通道，写 1
复位 CHEN 寄存器相应通道，写 0 无效。
