前言：为什么需要低功耗？
在嵌入式开发中，功耗是一个绕不开的核心指标，尤其是对于电池供电设备（如智能手环、无线传感器、物联网终端）。想象一下：一个户外传感器如果每天耗电100mA，一节500mAh的电池只能撑5天；但如果通过低功耗优化将电流降至10μA，同样的电池可以工作50000天（约137年）——这就是低功耗技术的价值。
STM32系列MCU提供了多种低功耗模式，从简单的"CPU休眠"到深度的"仅RTC运行"，覆盖了不同场景的功耗需求。本文将系统讲解STM32的三大类低功耗模式（睡眠模式、停止模式、待机模式），包括工作原理、配置步骤、唤醒方式和实战案例，帮助大家在实际项目中实现极致的功耗优化。
一、STM32低功耗模式总览：从高功耗到低功耗的梯度选择
STM32的低功耗模式并非单一选项，而是根据关闭的硬件模块和保留的功能分为多个梯度。以应用最广泛的STM32F1/F4/L4系列为例，低功耗模式可分为三大类：

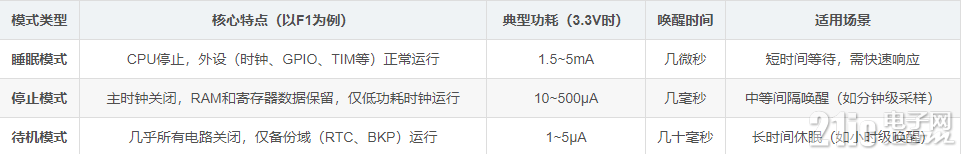

核心差异：模式功耗越低，关闭的硬件越多，唤醒时间越长，保留的数据越少。实际开发中需根据"唤醒频率"和"响应速度"选择平衡——例如：
实时性要求高的设备（如游戏手柄）适合用睡眠模式；
周期性采样的传感器（如温湿度采集）适合用停止模式；
低频次唤醒的设备（如智能门锁）适合用待机模式。
二、睡眠模式（Sleep Mode）：CPU休息，外设待命
睡眠模式是最轻度的低功耗模式，其核心是"CPU停止工作，但外设和时钟正常运行"。当系统无需CPU参与（如等待外设数据）时，可进入睡眠模式降低功耗，一旦有中断触发，CPU立即唤醒继续工作。
2.1 睡眠模式的工作原理
睡眠模式的硬件状态：
CPU：停止执行指令（内核时钟关闭）；
外设：所有外设（GPIO、USART、TIM、ADC等）正常运行，时钟源不变；
内存：SRAM和寄存器数据完全保留；
唤醒源：任何中断（EXTI、TIM、USART等）或事件均可唤醒。
形象比喻：睡眠模式类似"人坐着闭目养神"——大脑（CPU）休息，但耳朵（外设）仍能听到声音（中断），一有动静立即清醒。
2.2 睡眠模式的两种子模式
STM32的睡眠模式分为两种，由系统控制寄存器（SCR）的SLEEPDEEP位决定：
睡眠模式（SLEEPDEEP=0）：仅CPU停止，内核外设（NVIC、SysTick）仍运行；
深度睡眠模式（SLEEPDEEP=1）：CPU和内核外设均停止，仅外部外设运行（部分系列支持）。
注意：不同STM32系列对子模式的定义有差异（如F1仅支持基本睡眠模式，F4支持深度睡眠），具体需参考芯片手册。
2.3 进入睡眠模式的指令
进入睡眠模式需执行CPU指令：
WFI（Wait For Interrupt）：等待中断触发后唤醒；
WFE（Wait For Event）：等待事件触发后唤醒（事件可由外设产生，无需CPU干预）。
两者的区别：WFI会等待任何中断（无论是否使能），而WFE仅等待已使能的事件信号。
2.4 睡眠模式配置步骤（HAL库）
步骤1：配置唤醒源（如EXTI中断）
// 配置PA0为下降沿中断（作为唤醒源）
GPIO_InitTypeDef GPIO_InitStruct = {0};
GPIO_InitStruct.Pin = GPIO_PIN_0;
GPIO_InitStruct.Mode = GPIO_MODE_IT_FALLING;
GPIO_InitStruct.Pull = GPIO_PULLUP;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
// 配置NVIC
HAL_NVIC_SetPriority(EXTI0_IRQn, 0, 0);
HAL_NVIC_EnableIRQ(EXTI0_IRQn);
步骤2：进入睡眠模式
void EnterSleepMode(void)
{
// 可选：关闭未使用的外设时钟（进一步降低功耗）
__HAL_RCC_USART1_CLK_DISABLE();
__HAL_RCC_SPI1_CLK_DISABLE();
// 清除SLEEPDEEP位（进入普通睡眠模式）
SCB->SCR &= ~SCB_SCR_SLEEPDEEP_Msk;
// 执行WFI指令进入睡眠模式
__WFI(); // 等待中断唤醒
// 唤醒后：自动恢复CPU运行，无需重新配置时钟
}
步骤3：唤醒后的处理
// 中断服务程序（唤醒源触发）
void EXTI0_IRQHandler(void)
{
HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_0);
}
// 中断回调函数
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
if (GPIO_Pin == GPIO_PIN_0)
{
// 唤醒后执行的任务（如读取传感器）
printf("从睡眠模式唤醒！\r\n");
}
}
2.5 睡眠模式实战技巧
外设时钟优化：进入睡眠前关闭未使用的外设时钟（如USART、SPI），可降低10~30%的功耗；
选择WFE还是WFI：若需通过事件（如DMA完成）唤醒，用WFE；若需通过中断唤醒，用WFI；
避免频繁切换：睡眠模式唤醒速度快（几微秒），但切换本身有功耗开销，适合高频次短时间休眠。
三、停止模式（Stop Mode）：时钟停摆，数据留存
停止模式是中等深度的低功耗模式，其核心是"关闭主时钟，保留RAM数据"，功耗比睡眠模式低1~2个数量级，同时支持快速唤醒（毫秒级），是平衡功耗和响应速度的理想选择。
3.1 停止模式的核心特性
停止模式的硬件状态（以STM32F1为例）：
时钟系统：HSE、HSI、PLL主时钟关闭，仅LSI（内部低速）或LSE（外部低速）可运行；
CPU与外设：CPU和大部分外设停止，仅低功耗外设（RTC、EXTI）可运行；
内存：SRAM和寄存器数据完全保留（关键优势）；
唤醒源：EXTI中断（GPIO、RTC闹钟、USB唤醒等）。
形象比喻：停止模式类似"人睡午觉"——大脑和大部分器官休息，但重要生理功能（如呼吸）仍运行，被叫醒后能快速恢复状态。
3.2 停止模式的两种子模式（以F4为例）
STM32F4及以上系列将停止模式细分为两种，支持不同的低功耗需求：
Stop 0模式：保留PLL和HSI，唤醒后无需重新配置高速时钟，唤醒时间短（30μs），功耗稍高（50μA）；
Stop 1模式：关闭PLL和HSI，唤醒后需重新初始化高速时钟，唤醒时间长（100μs），功耗更低（10μA）。
注意：STM32F1仅支持一种停止模式（类似Stop 1），L4系列则支持Stop 2模式（功耗低至2μA）。
3.3 停止模式的配置步骤（HAL库）
以STM32F1为例，配置步骤如下：
步骤1：配置唤醒源（如RTC闹钟或EXTI）
// 配置RTC闹钟作为唤醒源（适合周期性唤醒）
void RTC_Alarm_Init(void)
{
// 初始化RTC（略，参考RTC章节）
RTC_AlarmTypeDef sAlarm = {0};
sAlarm.AlarmTime.Hours = 0;
sAlarm.AlarmTime.Minutes = 0;
sAlarm.AlarmTime.Seconds = 10; // 每10秒唤醒一次
sAlarm.AlarmMask = RTC_ALARMMASK_DATEWEEKDAY; // 仅匹配时分秒
HAL_RTC_SetAlarm_IT(&hrtc, &sAlarm, RTC_FORMAT_BIN);
}
步骤2：关闭不必要的外设和时钟
void DisablePeripherals(void)
{
// 关闭GPIO时钟（除唤醒源所在端口）
__HAL_RCC_GPIOA_CLK_DISABLE();
__HAL_RCC_GPIOB_CLK_DISABLE();
// 关闭USART、SPI、TIM等外设时钟
__HAL_RCC_USART1_CLK_DISABLE();
__HAL_RCC_SPI1_CLK_DISABLE();
__HAL_RCC_TIM2_CLK_DISABLE();
}
步骤3：进入停止模式
void EnterStopMode(void)
{
// 1. 关闭外设
DisablePeripherals();
// 2. 配置进入停止模式
HAL_PWR_EnterSTOPMode(PWR_LOWPOWERREGULATOR_ON, PWR_STOPENTRY_WFI);
// 说明：
// - PWR_LOWPOWERREGULATOR_ON：使用低功耗稳压器（降低功耗）
// - PWR_STOPENTRY_WFI：通过WFI指令进入
// 3. 唤醒后重新配置系统时钟（停止模式会关闭主时钟）
SystemClock_Config(); // 重新初始化HSE、PLL等
}
步骤4：唤醒后的处理
// RTC闹钟中断服务程序（唤醒源）
void RTC_Alarm_IRQHandler(void)
{
HAL_RTC_AlarmIRQHandler(&hrtc);
}
// RTC闹钟回调函数
void HAL_RTC_AlarmAEventCallback(RTC_HandleTypeDef *hrtc)
{
// 唤醒后执行任务（如采集传感器数据）
printf("从停止模式唤醒，执行数据采集...\r\n");
// 任务完成后再次进入停止模式
EnterStopMode();
}
3.4 停止模式的关键注意事项
时钟恢复：停止模式会关闭主时钟（HSE、PLL），唤醒后必须重新调用SystemClock_Config配置时钟，否则外设无法正常工作；
GPIO配置：未使用的GPIO需配置为浮空输入（避免漏电流），唤醒源GPIO需保持中断使能；
低功耗稳压器：进入停止模式时选择PWR_LOWPOWERREGULATOR_ON（低功耗稳压器）可降低功耗，但唤醒后电压稳定时间稍长；若需快速唤醒，可选PWR_MAINREGULATOR_ON（主稳压器）。
四、待机模式（Standby Mode）：极致省电，仅留核心
待机模式是STM32功耗最低的模式，几乎关闭所有电路，仅保留备份域（RTC、BKP寄存器、WKUP引脚）运行，适合需要长期休眠的场景（如电池供电的遥控器、烟雾报警器）。
4.1 待机模式的核心特性
待机模式的硬件状态：
时钟系统：所有时钟（包括HSI、HSE、LSI）关闭，仅RTC可由LSE驱动；
CPU与外设：CPU、所有外设完全停止，仅备份域电路运行；
内存：SRAM和寄存器数据丢失（仅备份域BKP寄存器保留）；
唤醒源：WKUP引脚（PA0）上升沿、RTC闹钟、NRST引脚复位；
功耗：典型值1~5μA（F1系列），低功耗系列（如L4）可低至0.5μA。
形象比喻：待机模式类似"手机关机但闹钟仍能响"——大部分功能关闭，仅保留最核心的唤醒功能，唤醒后需重新启动系统。
4.2 待机模式与停止模式的核心区别
4.3 待机模式的配置步骤（HAL库）
步骤1：配置唤醒源（如RTC闹钟或WKUP引脚）
// 配置RTC闹钟作为唤醒源
void RTC_StandbyWakeup_Init(void)
{
// 初始化RTC（略）
RTC_AlarmTypeDef sAlarm = {0};
sAlarm.AlarmTime.Hours = 0;
sAlarm.AlarmTime.Minutes = 1; // 每1分钟唤醒一次
sAlarm.AlarmTime.Seconds = 0;
sAlarm.AlarmMask = RTC_ALARMMASK_DATEWEEKDAY;
HAL_RTC_SetAlarm_IT(&hrtc, &sAlarm, RTC_FORMAT_BIN);
// 使能RTC唤醒待机模式
__HAL_RTC_WAKEUPTIMER_ENABLE_IT(&hrtc, RTC_IT_WUT);
}
// （可选）配置WKUP引脚（PA0）作为唤醒源
void WKUP_Pin_Init(void)
{
// 使能PA0的WKUP功能（需配置为输入）
GPIO_InitTypeDef GPIO_InitStruct = {0};
GPIO_InitStruct.Pin = GPIO_PIN_0;
GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
GPIO_InitStruct.Pull = GPIO_NOPULL;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
// 使能WKUP引脚唤醒
HAL_PWR_EnableWakeUpPin(PWR_WAKEUP_PIN1); // PA0对应WKUP引脚1
}
步骤2：清除之前的唤醒标志（关键）
待机模式下，唤醒标志（如RTC闹钟标志）会保持，需提前清除，否则可能立即唤醒：
// 清除RTC闹钟标志
__HAL_RTC_ALARM_CLEAR_FLAG(&hrtc, RTC_FLAG_ALRAF);
// 清除PWR唤醒标志
HAL_PWR_ClearFlag(PWR_FLAG_WU);
步骤3：进入待机模式
void EnterStandbyMode(void)
{
// 1. 关闭所有外设时钟
__HAL_RCC_GPIOA_CLK_DISABLE();
__HAL_RCC_GPIOB_CLK_DISABLE();
__HAL_RCC_USART1_CLK_DISABLE();
// ...（其他外设）
// 2. 解锁备份域（允许配置RTC和BKP）
HAL_PWR_EnableBkUpAccess();
// 3. 清除唤醒标志
HAL_PWR_ClearFlag(PWR_FLAG_WU);
__HAL_RTC_ALARM_CLEAR_FLAG(&hrtc, RTC_FLAG_ALRAF);
// 4. 进入待机模式
HAL_PWR_EnterSTANDBYMode();
// 注意：进入待机模式后，以下代码不会执行（相当于关机）
}
步骤4：唤醒后的处理（复位流程）
待机模式唤醒后，系统会执行复位流程（类似上电复位），需在main函数中判断是否由待机唤醒：
int main(void)
{
HAL_Init();
// 检查是否由待机模式唤醒
if (__HAL_PWR_GET_FLAG(PWR_FLAG_SB) != RESET)
{
// 清除待机标志
__HAL_PWR_CLEAR_FLAG(PWR_FLAG_SB);
printf("从待机模式唤醒，执行初始化...\r\n");
}
else
{
printf("首次上电启动...\r\n");
}
// 初始化系统时钟、外设
SystemClock_Config();
MX_GPIO_Init();
MX_RTC_Init();
// 主循环：执行任务后进入待机模式
while (1)
{
printf("执行任务...\r\n");
HAL_Delay(1000); // 模拟任务执行
// 任务完成，进入待机模式
EnterStandbyMode();
}
}
4.4 待机模式的关键注意事项
数据丢失问题：待机模式会清除SRAM数据，需将关键信息（如配置参数）存入BKP寄存器或外部EEPROM；
唤醒源限制：仅少数唤醒源有效（如RTC闹钟、WKUP引脚），需提前确认芯片支持的唤醒源（参考数据手册）；
WKUP引脚电平：WKUP引脚（PA0）需输入高电平才能唤醒，若外部无信号，可通过上拉电阻保持高电平；
功耗极致优化：未使用的引脚需配置为浮空输入（避免漏电流），备份域无需的功能（如RTC）可关闭。
五、低功耗模式的唤醒源对比：如何选择合适的唤醒方式？

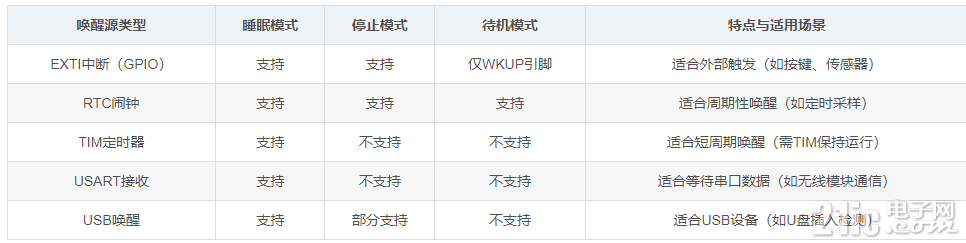

唤醒源的选择直接影响低功耗模式的实用性，不同模式支持的唤醒源不同，需根据场景匹配：
5.1 常见唤醒源及适用模式
5.2 唤醒源选择策略
高频次唤醒（<1秒）：优先用TIM定时器（睡眠模式），避免频繁切换时钟；
中频次唤醒（1秒~1分钟）：用RTC闹钟（停止模式），平衡功耗和唤醒速度；
低频次唤醒（>1分钟）：用RTC闹钟或WKUP引脚（待机模式），追求最低功耗；
外部触发唤醒：用EXTI中断（GPIO），三种模式均支持（待机模式限WKUP引脚）。
六、实战案例：低功耗传感器节点设计
以"电池供电的温湿度传感器节点"为例，需求：
每10分钟采集一次数据；
采集后发送到无线模块（LoRa）；
电池容量1000mAh，目标续航1年以上。
6.1 功耗分析
采集+发送阶段：约50mA，持续1秒 → 每次耗电50mA×1s≈0.014mAh；
休眠阶段：需10分钟（600秒），若用待机模式（5μA） → 耗电5μA×600s≈0.0008mAh；
总功耗：每天144次（24×6） → 144×(0.014+0.0008)≈2.14mAh/天 → 1000mAh可支持约467天（达标）。
6.2 方案设计
工作模式：采集发送时用正常模式，空闲时进入待机模式；
唤醒源：RTC闹钟（每10分钟唤醒一次）；
低功耗优化：
采集发送阶段关闭未使用外设；
待机阶段所有GPIO配置为浮空输入；
关键数据（如设备ID）存入BKP寄存器。
6.3 核心代码实现
#include "stm32f1xx_hal.h"
#include "dht11.h" // 温湿度传感器驱动
#include "lora.h" // LoRa无线模块驱动
RTC_HandleTypeDef hrtc;
void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_RTC_Init(void);
void EnterStandbyMode(void);
int main(void)
{
// 初始化HAL库
HAL_Init();
// 检查是否由待机唤醒
if (__HAL_PWR_GET_FLAG(PWR_FLAG_SB) != RESET)
{
__HAL_PWR_CLEAR_FLAG(PWR_FLAG_SB); // 清除待机标志
printf("从待机模式唤醒，开始工作...\r\n");
}
// 初始化时钟和外设
SystemClock_Config();
MX_GPIO_Init();
MX_RTC_Init();
DHT11_Init();
LoRa_Init();
// 1. 采集温湿度数据
float temp, humi;
DHT11_Read(&temp, &humi);
printf("温度：%.1f℃，湿度：%.1f%%\r\n", temp, humi);
// 2. 发送数据到LoRa模块
LoRa_SendData(temp, humi);
// 3. 配置下一次唤醒（10分钟后）
RTC_AlarmTypeDef sAlarm = {0};
HAL_RTC_GetAlarm(&hrtc, &sAlarm, RTC_ALARM_A, RTC_FORMAT_BIN);
sAlarm.AlarmTime.Minutes += 10; // 分钟+10
if (sAlarm.AlarmTime.Minutes >= 60)
{
sAlarm.AlarmTime.Minutes -= 60;
sAlarm.AlarmTime.Hours += 1;
}
HAL_RTC_SetAlarm_IT(&hrtc, &sAlarm, RTC_FORMAT_BIN);
// 4. 进入待机模式
printf("任务完成，进入待机模式...\r\n");
EnterStandbyMode();
// 不会执行到这里
while (1)
{
}
}
// 进入待机模式函数
void EnterStandbyMode(void)
{
// 关闭外设时钟
__HAL_RCC_GPIOA_CLK_DISABLE();
__HAL_RCC_GPIOB_CLK_DISABLE();
__HAL_RCC_USART1_CLK_DISABLE(); // LoRa模块用USART1
// 配置GPIO为浮空输入
GPIO_InitTypeDef GPIO_InitStruct = {0};
GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Pin = GPIO_PIN_All;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
// 清除唤醒标志
HAL_PWR_ClearFlag(PWR_FLAG_WU);
__HAL_RTC_ALARM_CLEAR_FLAG(&hrtc, RTC_FLAG_ALRAF);
// 进入待机模式
HAL_PWR_EnterSTANDBYMode();
}
// 其他初始化函数（RTC、GPIO、时钟）省略...
七、低功耗设计的进阶技巧：从硬件到软件的全方位优化
除了选择合适的低功耗模式，还需从硬件和软件两方面进行全方位优化，实现极致功耗。
7.1 硬件设计优化
电源选择：
用LDO稳压器（如TC1185）替代开关稳压器（降低噪声和功耗）；
电池选择锂锰电池（CR系列）或锂电池（3.7V），避免使用碱性电池（电压不稳定）。
（TC1185）
GPIO设计：
未使用的引脚悬空或接GND（避免悬空引入的漏电流）；
高速切换的引脚（如LED）串联限流电阻（1kΩ以上），降低开关损耗。
外设选择：
选用低功耗外设（如SPI接口的OLED替代LCD1602）；
传感器选择支持休眠模式的型号（如DHT11待机电流<100μA）。
7.2 软件设计优化
时钟树优化：
正常模式下用最低必要频率（如8MHz替代72MHz，若性能足够）；
关闭未使用的时钟源（如HSE、PLL在待机前关闭）。
外设管理：
外设使用后立即关闭（如ADC采集后关闭ADC时钟）；
串口、SPI等通信外设采用中断方式（避免轮询等待）。
唤醒时间控制：
唤醒后快速完成任务，减少正常模式运行时间；
避免频繁唤醒（如合并相邻的定时任务）。
低功耗模式切换时机：
在任务间隙（而非任务执行中）进入低功耗模式；
确保所有中断标志已清除再进入（避免立即唤醒）。
八、不同STM32系列的低功耗特性对比

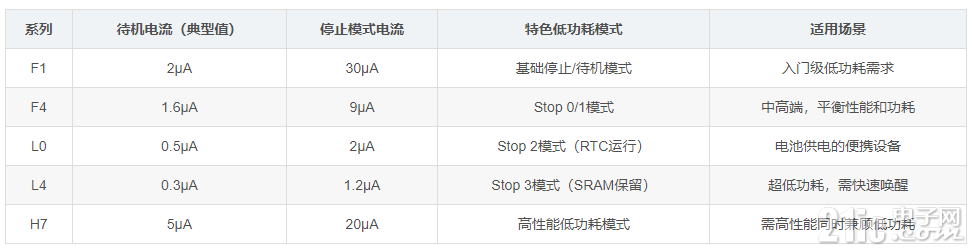

STM32各系列的低功耗能力差异较大，选择时需根据需求匹配：
选型建议：
预算有限且功耗要求不高 → 选F1/F4；
极致低功耗（如可穿戴设备） → 选L0/L4；
高性能+低功耗（如工业传感器） → 选F4/H7。
九、总结：低功耗模式的选择策略
选择低功耗模式的核心是平衡功耗、唤醒速度和数据保留需求，可按以下流程决策：
确定唤醒频率：
高频唤醒（<1秒） → 睡眠模式；
中频唤醒（1秒~1分钟） → 停止模式；
低频唤醒（>1分钟） → 待机模式。
确认数据保留需求：
需要保留SRAM数据 → 停止模式；
仅需保留少量配置 → 待机模式（用BKP寄存器）。
评估唤醒速度要求：
微秒级响应 → 睡眠模式；
毫秒级响应 → 停止模式；
可接受几十毫秒 → 待机模式。
验证功耗指标：
用电流表测量实际功耗（关键步骤！），对比理论值；
逐步优化（如关闭冗余外设、优化GPIO配置）。
低功耗设计是一个"迭代优化"的过程，需结合硬件选型、软件配置和实际测试，才能达到预期的续航目标。
附录：低功耗测试工具与方法
电流测量工具：
万用表（适合mA级测量）；
微安表/纳安表（如Keysight U1253B，适合μA/nA级）；
电源分析仪（如Tektronix PA1000，可测动态功耗）。
测试方法：
串联电流表：将电流表串联在电源回路中（注意量程匹配）；
隔离测试：避免USB供电干扰（用电池或外部直流电源）；
多次测量：不同模式下测量3次以上，取平均值。
常见问题排查：
电流异常高：检查是否有外设未关闭、GPIO配置错误（如推挽输出悬空）；
无法唤醒：确认唤醒源配置正确、标志位已清除、时钟已恢复。
————————————————
