STM32学习笔记

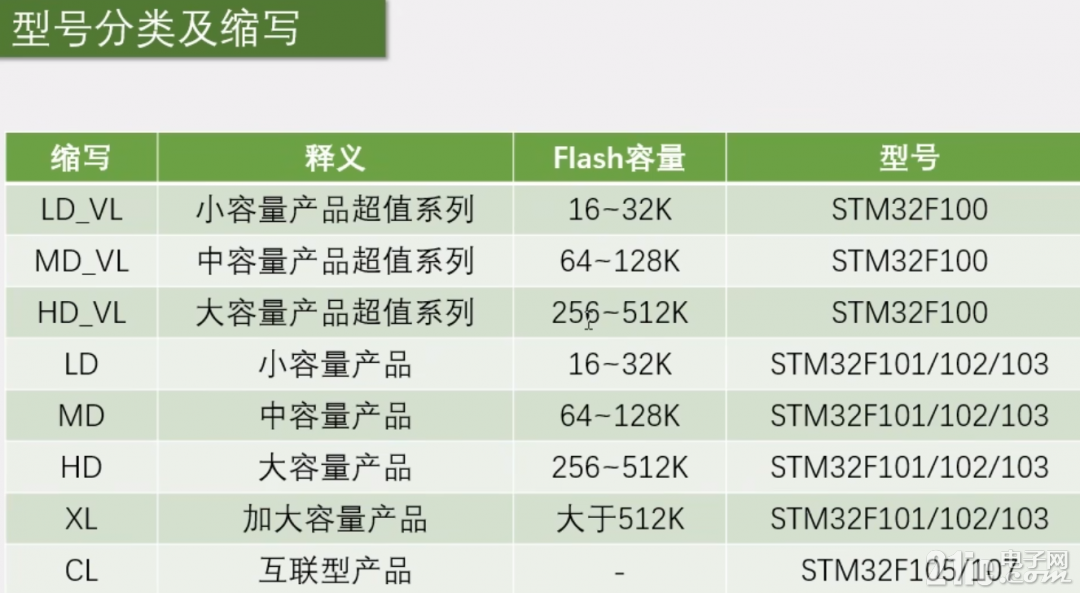

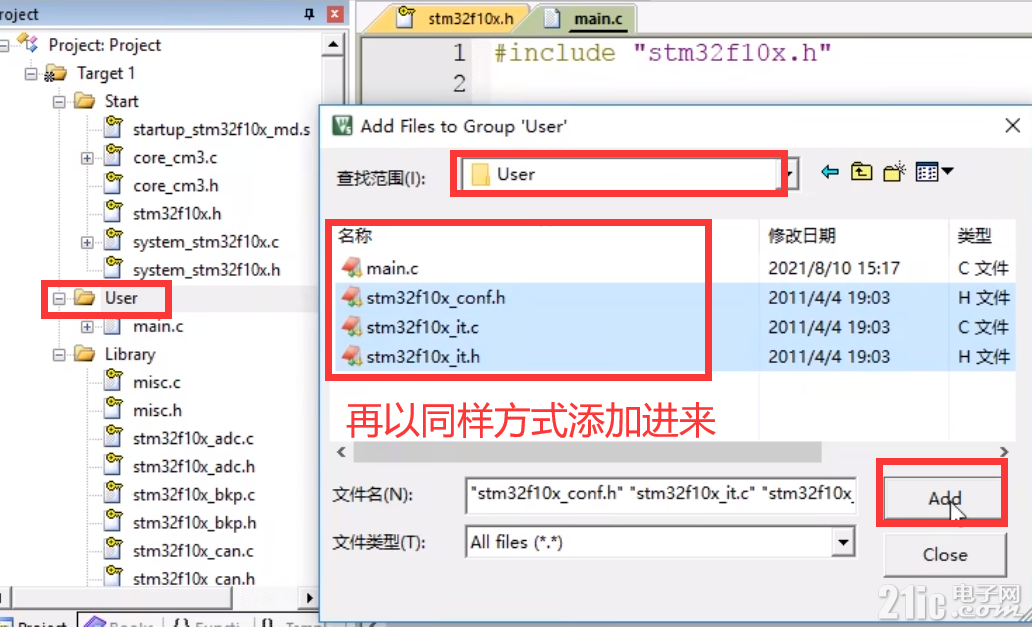

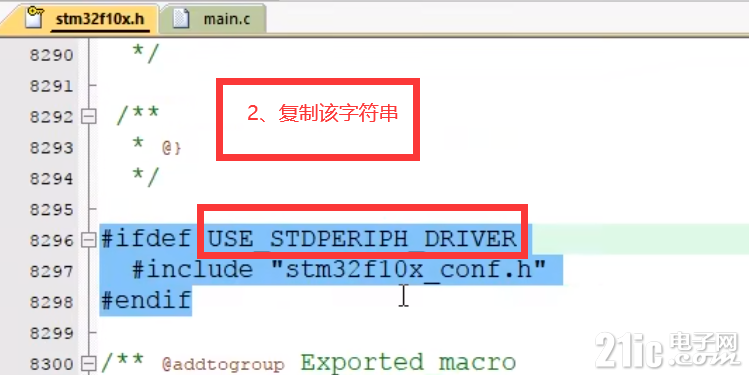

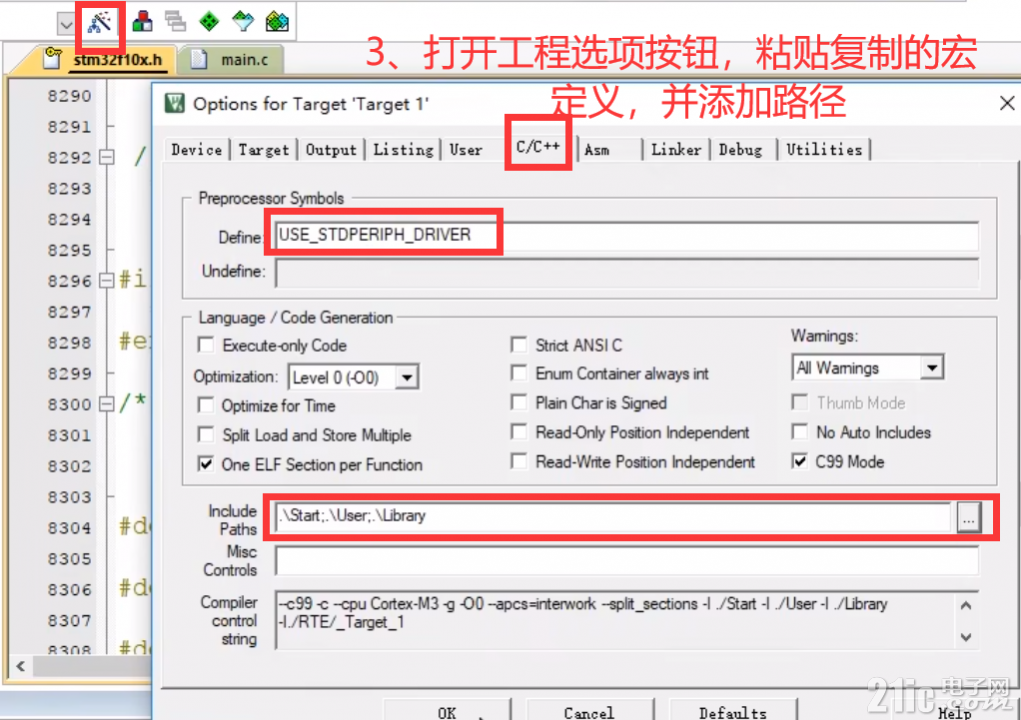

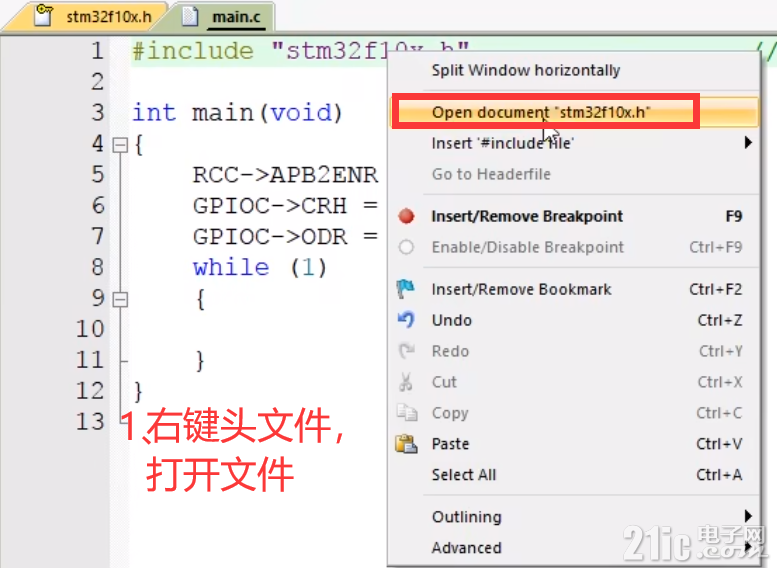

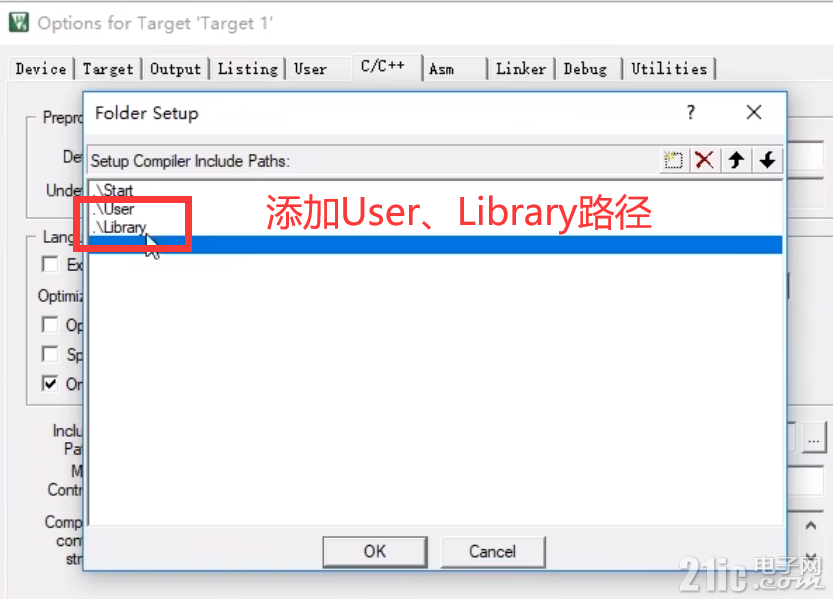

四、型号分类及缩写

五、GPIO
GPIO（General Purpose Input Output）通用输入输出口，俗称IO口
可配置为8种输入输出模式
引脚电平：0V~3.3V，部分引脚可容忍5V
输出模式下可控制端口输出高低电平，用以驱动LED】控制蜂鸣器、模拟通信协议输出时序等
输入模式下可读取端口的高低电平或电压，用于读取按键输入、外接模块电平信号输入（光敏电阻、热敏电阻）、ADC电压采集
模拟通信协议接收数据等

1、基本结构

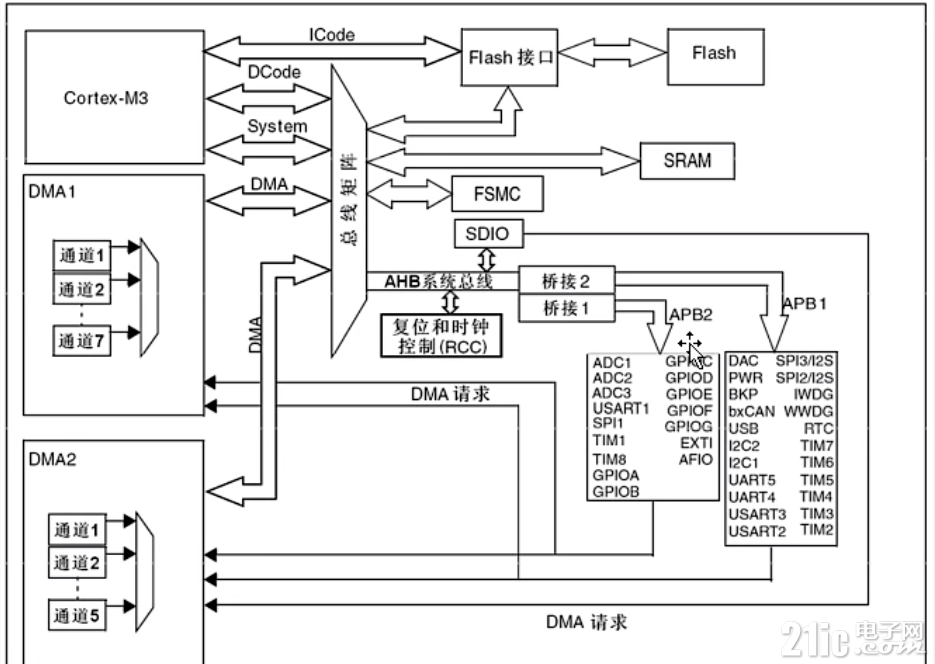

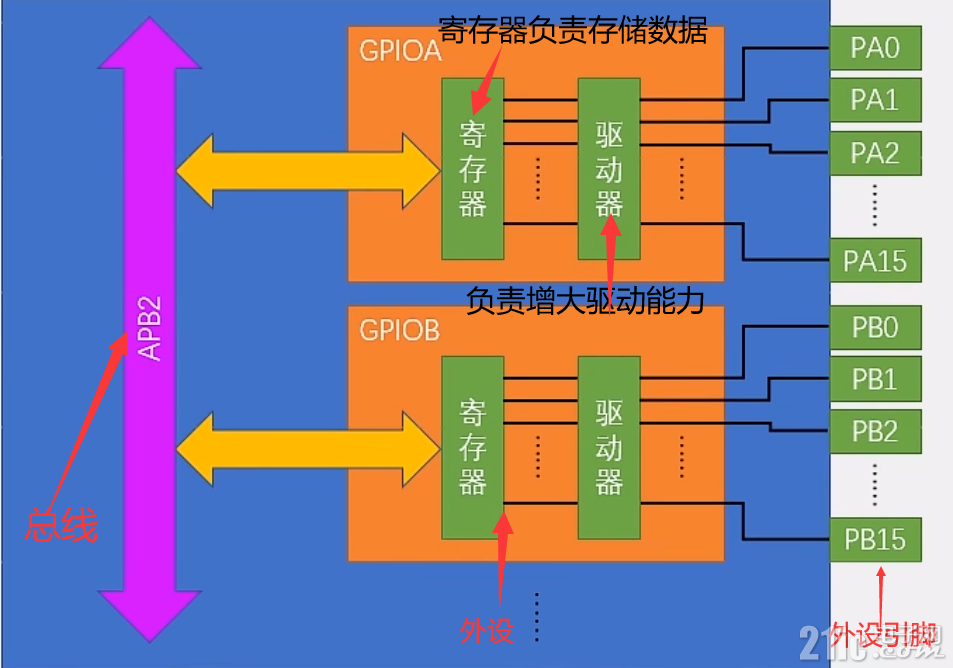

2、系统结构

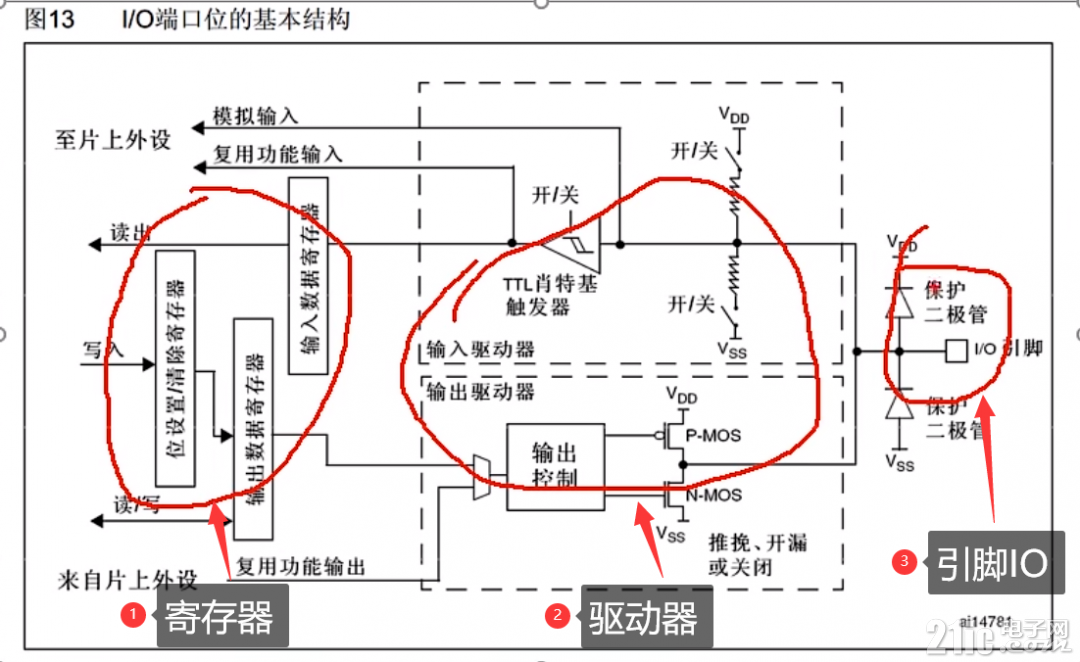

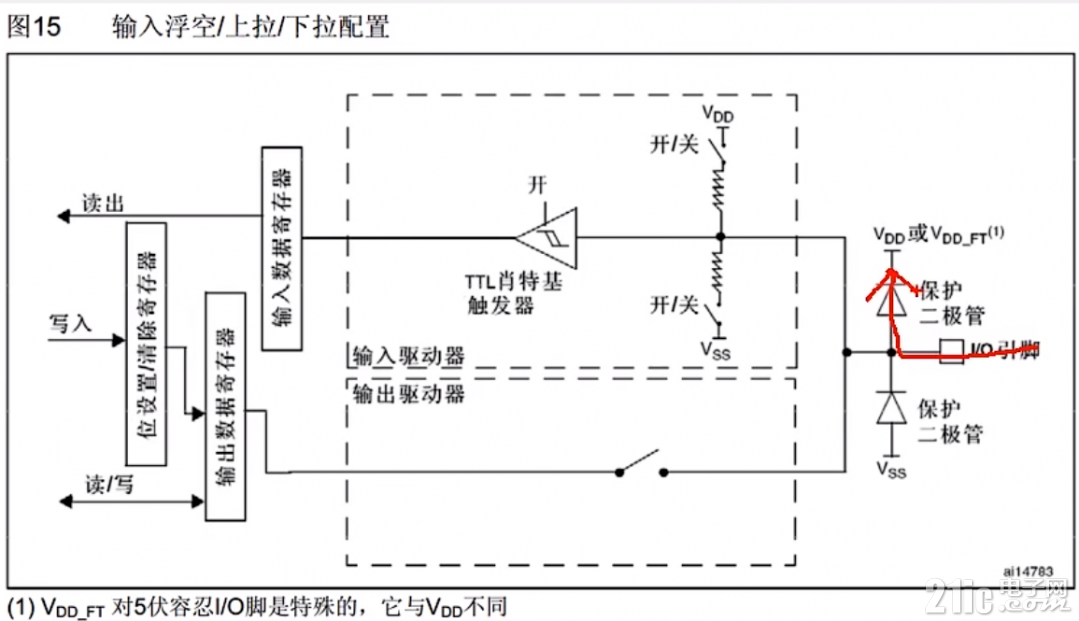

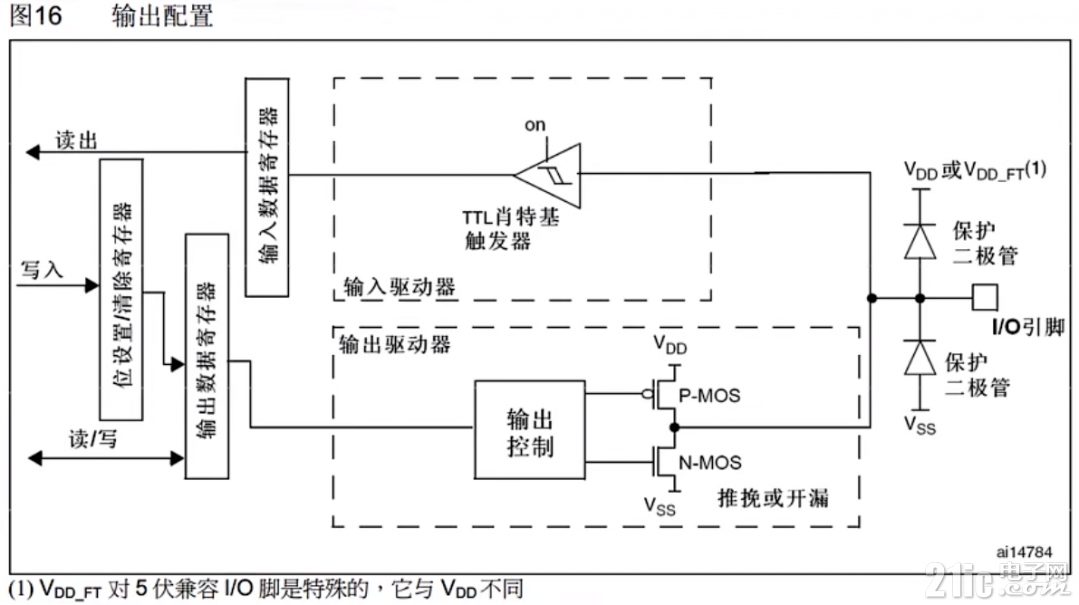

3、GPIO位结构

4、GPIO模式

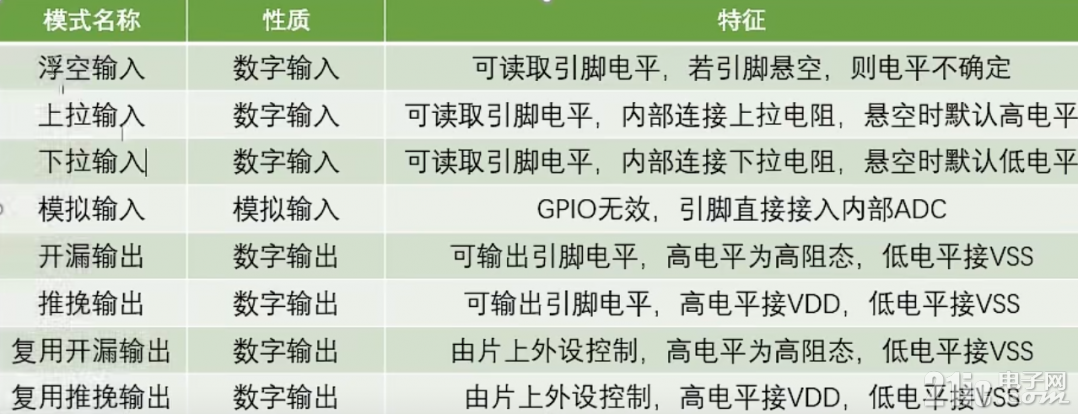

通过配置GPIO的端口配置寄存器，端口可以配置成以下8种模式

浮空 / 上拉 / 下拉输入

开漏 / 推娩输出

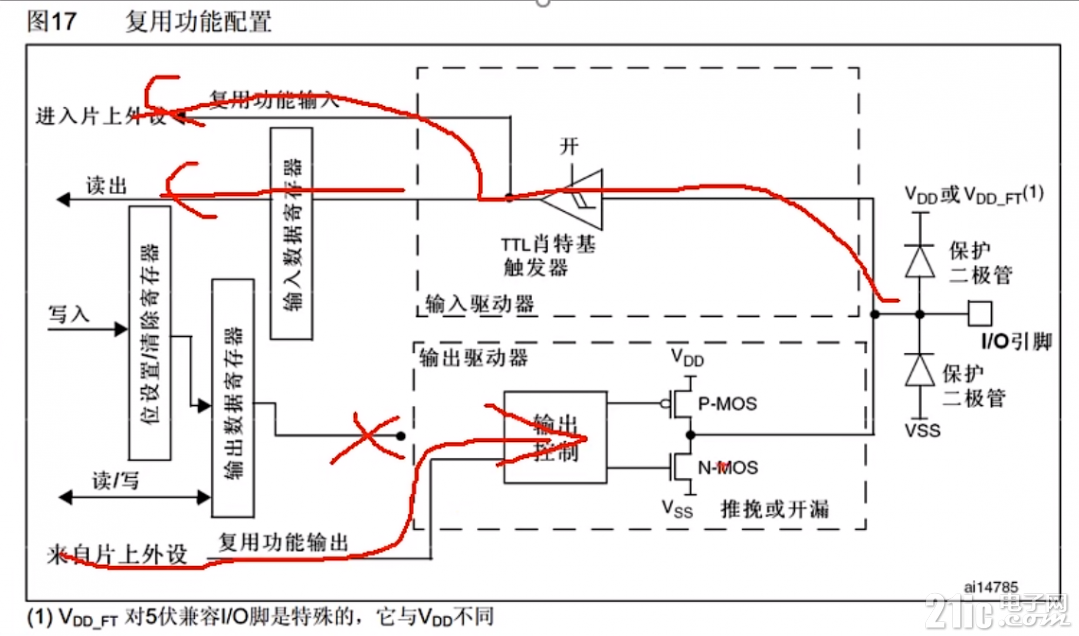

复用开漏 / 推娩输出

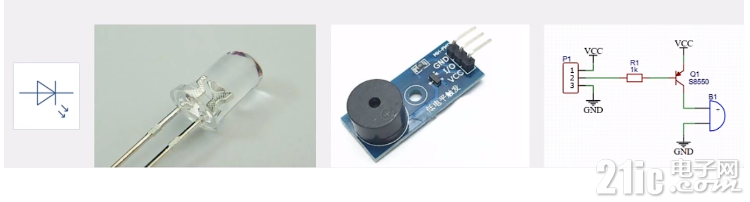

5、LED 和 蜂鸣器介绍
LED：发光二极管，正向通电点亮，反向通电不亮
有源蜂鸣器：内部自带振荡源，将正负极接上直流电压即可持续发声，频率固定【见下图】
无源蜂鸣器：内部不带振荡源，需要控制器提供振荡脉冲才可发声，调整提供振荡脉冲的频率，可发出不同频率的声音

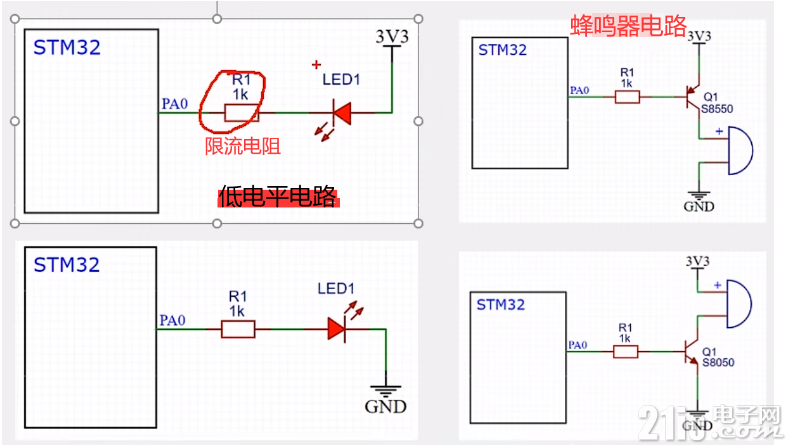

6、GPIO输出的硬件电路

7、GPIO输入的硬件电路

8、传感器模块
传感器模块：传感器元件（光敏电阻、热敏电阻、红外接收管等）的电阻会随外界模拟量的变化而变化，通过与定值电阻分压即可得到模拟电压输出，在通过电压比较器进行二值化即可得到数字电压输出

光敏电阻、热敏电阻、红外接收管均是随外界强度增大而阻值减小

9、C语言知识
9.1、数据类型

9.2、宏定义
