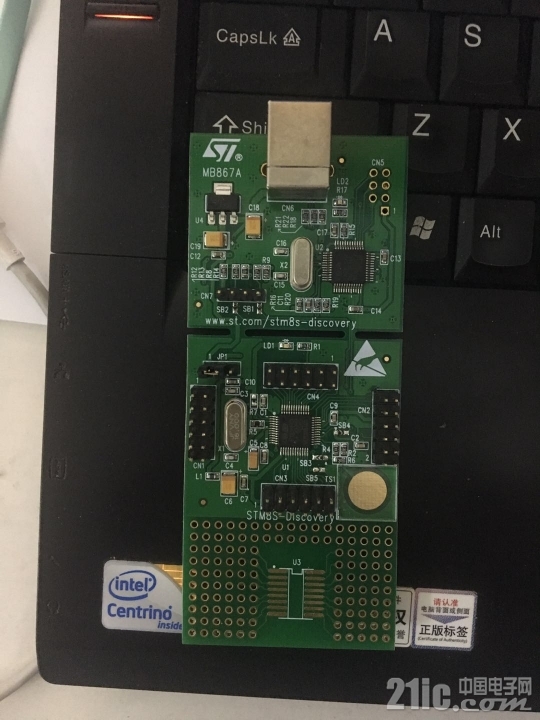

- STM8S105C6T6 微控制器，32KB Flash，2KB RAM，1KB EEPROM
- 采用USB电缆供电
- 可选3.3V和5V电源
- 触摸传感器按键
- LED
- 引出全部引脚的扩展接口
- 用户DIY的洞洞板区域
- 内嵌ST-LINK
- USB的仿真和编程接口
- SWIM调试接口
核心器件STM8S的简单介绍：
芯片特性：
工作频率可达到16MHz
2.95到5.5V 工作电压
内核
高级STM8内核，具有3级流水线的哈佛 结构
扩展指令集
存储器
程序存储器：32K字节Flash;10K次擦写 后在55°C环境下数据可保存20年
数据存储器：1字节真正的数据 EEPROM;可达30万次擦写 ��
RAM：2K字节
中断管理
带有32个中断的嵌套中断控制器
6个外部中断向量，高达37个外部中断
定时器
高级控制定时器：16位，4个捕获/比较 通道，3个互补输出，死区控制和灵活的同步
带有8位预分频器的8位基本定时器
16位通用定时器，带有5个捕获/比较通 道(IC、OC 或 PWM)
带分离时钟源的独立看门狗
通信接口
带有同步时钟输出的UART ，智能卡， 红外IrDA，LIN主模式接口
SPI接口最高到8Mbit/s
I2C接口最高到400Kbit/s
模数转换器
10位，±1LSB的ADC，最多有10路通 道
IO端口
48脚封装芯片上最多有38个I/O，包括16个高吸收电流输入
非常强健的I/O设计，对倒灌电流有非常 强的承受能力
STM8S-Discovery原理图分析：
LED接口：从原理图中可知，LED使用的是PD0.
触摸按键接口： PC1和PC3
扩展接口：
仿真器部分原理： 采用STM32F103C8T6设计的STM8S仿真器，这个仿真器支持虚拟磁盘，直接复制烧写代码，相当的先进。
可对外部STM8仿真的引出接口：
USB仿真接口及电源：采用1117转3.3V线性稳压电源芯片。
开发环境：
在网上搜索一下stm8编译器，有官方提供的STVD和IAR，但是到众多开发者对STVD的评价都不是太好，大家都建议采用IAR。后面也准备随波逐流的采用大家推荐的开发环境对这个STM8S进一步的研究一下。
楼主
