STM8 单片机入门 王志杰

1 STM8 微控制器简介
1.1 STM8S 系列
2009 年 3 月 4 日，意法半导体发布了针对工业应用和消费电子开发的微控制器 STM8S
系列产品。
STM8S 平台打造 8 位微控制器的全新世代，高达 20 MIPS 的 CPU 性能和 2.95-5.5V 的
电压范围，有助于现有的 8 位系统向电压更低的电源过渡。新产品嵌入的 130nm 非易失性存
储器是当前 8 位微控制器中最先进的存储技术之一，并提供真正的 EEPROM 数据写入操作，
可达 30 万次擦写极限。在家用电器、加热通风空调系统、工业自动化、电动工具、个人护理设
备和电源控制管理系统等各种产品设备中，新产品配备的丰富外设可支持精确控制和监视
功能。功能包括 10 位模数转换器，最多有 16 条通道，转换用时小于 3 微秒；先进的 16 位
控制定时器可用于马达控制、捕获/比较和 PWM 功能。其它外设包括一个 CAN2.0B 接口、两
个 U(S)ART 接口、一个 I2C 端口、一个 SPI 端口。
STM8S 平台的外设定义与 STM32 系列 32 位微控制器相同。外设共用性有助于提高不
同产品间的兼容性，让设计灵活有弹性。应用代码可移植到 STM32 平台上，获得更高的性
能。除设计灵活外，STM8S 的组件和封装在引脚上完全兼容，让开发人员得到更大的自由
空间，以便优化引脚数量和外设性能。引脚兼容还有益于平台化设计决策，产品平台化可节
省上市时间，简化产品升级过程

STM8S主要特点:  速度达20 MIPS的高性能内核
 抗干扰能力强，品质安全可靠  领先的130纳米制造工艺，优异的性价比  程序空间从4K到128K, 芯片选择从20脚到80脚，宽范围产品系列
 系统成本低，内嵌EEPROM和高精度RC振荡器  开发容易，拥有本地化工具支持

STM8S主要应用:  汽车电子：传感器、致动器、安全系统微控制器、DC马达、车身控制、汽车收音机、LIN节点、
加热/通风空调
 工业应用：家电、家庭自动化、马达控制、空调、感应、计量仪表、不间断电源、安全  消费电子：电源、小家电、音响、玩具、销售点终端机、前面板、电视、监视设备
 医疗设备：个人护理产品、健身器材、便携护理设备、医院护理设备、血压测量、血糖测量、
监控、紧急求助

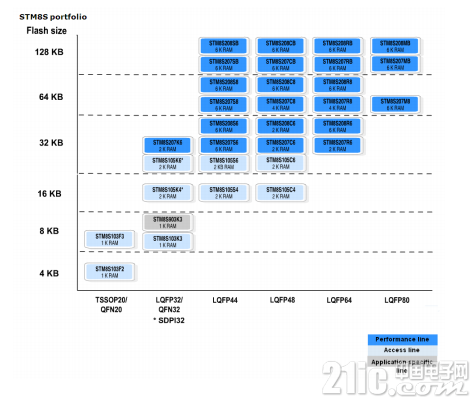

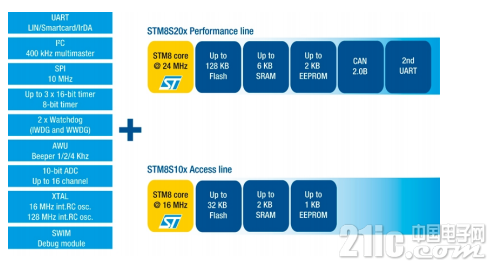

STM8S 产品分为“Access Line（入门级）”和“Peroformance Line(增强型)”，如
下图所示。

1.2 STM8L 系列
2009 年 9 月 15 日，意法半导体宣布，首批整合其高性能 8 位架构和最近发布的超低功
耗创新技术的 8 位微控制器开始量产。以节省运行和待机功耗为特色，STM8L 系列下设三个
产品线，共计 26 款产品，涵盖多种高性能和多功能应用。
设计工程师利用全新的 STM8L 系列可提高终端产品的性能和功能，同时还能满足以市
场为导向的需求，例如，终端用户对节能环保产品的需求，便携设备、各种医疗设备、工业
设备、电子计量设备、感应或安保设备对电池使用周期的要求。设计人员将选择 STM8L 这类超
低功耗的微控制器，以符合低功耗产品设计标准，如“能源之星”、IEA 的“1W 节能计划”
或欧盟的 EuP 法令。
这三条 STM8L 产品线都基于意法半导体的超低功耗技术平台，这个平台采用意法半导
体独有的超低泄漏电流优化的 130nm 制程。独一无二的技术优势包括在 1.65V 到 3.6V 的整
个电源电压范围内达到 CPU 最大工作频率，发挥 CPU 的全部性能。此外，由于采用一个片上 稳压器，功耗与 Vdd 电压无关，所以具有更高的设计灵活性，并有助于简化产品设计。
其它创新特性包括低功耗嵌入式非易失性存储器和多个电源管理模式，包括 5.4µA 低 功耗运行模式、3.3µA 低功耗待机模式、1µA 主动停止模式（实时时钟运行）和 350nA 停止模 式。STM8L 可以在 4µs 内从停止模式唤醒，支持频繁使用最低功耗模式。低功耗外设，包括
小于 1µA 的实时时钟和自动唤醒（AWU）模块，有助于进一步节省电能。总之，这个平台可
将动态电流消耗降到 150µA/MHz。

STM8L主要特点:  STM8 16 MHz CPU
 内置 4-32 KB 闪存，多达 2KB SRAM
 三个系列:跨系列的引脚对引脚兼容、软件相互兼容、外设相互兼容
 电源电压：1.8 V-3.6 V (断电时，最低 1.65 V)
 超低功耗模式：保持 SRAM 内容时，最低功耗 350nA  运行模式动态功耗低至 150μA/MHz
 最先进的数字和模拟外设接口
 工作温度范围:-40°C 到+85 °C，可高达 125 °C
 免费的触感固件库

STM8L主要应用:  便携医疗设备
 玩具和游戏
 公路收费
 电池供电设备
 个人保健产品
 保安传感器

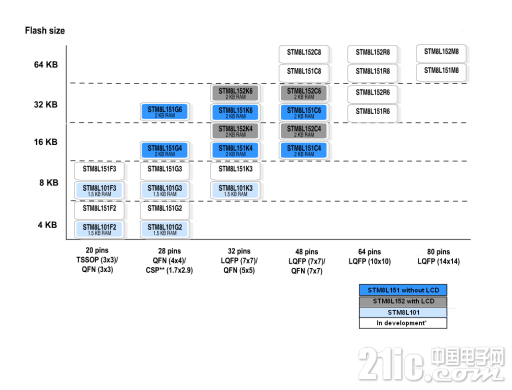

STM8L 产品分为三大子系列，STM8L101 基本型，STM8L151 增强型和 STM8L152 带 LCD 驱
动的增强型，如下图所示。

1.3 STM8A 系列
意法半导体公司推出的 STM8A 是一款专门用于满足汽车应用的特殊需求的 8-位 Flash
微控制器。这些模块化产品提供了真数据 EEPROM 以及软件和引脚兼容性，适用的程序存
储器尺寸范围为 8KB 至 256KB 和 20 至 128-引脚封装。所有器件的工作电压均为 3V 至 5V， 并且其工作温度扩展到了 145°C。

STM8A 主要特点：
 集成式真数据 EEPROM
 16MHz 和 128kHz RC 振荡器
 高效的 STM8 内核：在 16MHz 的频率下可以实现 10MIPS 的性能
 应用安全性高：独立的看门狗定时器、时钟安全系统
 所有产品均具有 LIN 2.0 和自同步功能
 电源电压：3.3V 和 5V
 最高工作温度:145 °C

STM8A主要应用:  激励器，车体控制器，传感器，DC 电机控制，安全微控制器，LIN 节点，汽车无线电，
HVAC

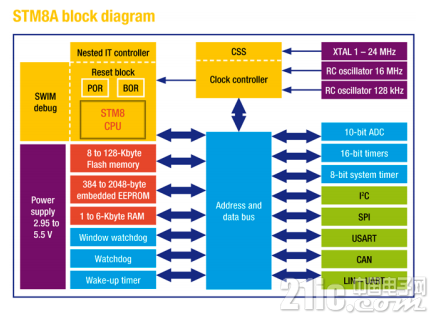

STM8A 产品线如下图所示：

1.4 STM8 微控制器网站

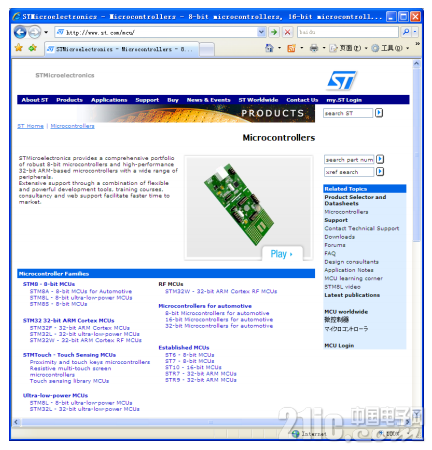

ST官方所发布的全部微控制器产品信息，尽在 http://www.st.com/mcu。点击相应的产
品系列，则可进入其产品主页。在每个产品的主页上一般都会有一个超连接，点击超连接可
找到其系列的全部的官方资料。例如STM8S系列，在进入STM8S主页后，点击如下的超连接可
找到全部的资料和文件：Documents and Files for STM8S family

入门知识天天学

也可以通过以下地址直接进入相关的STM8系列主要网址。  STM8A汽车电子产品系列
http://www.st.com/stonline/products/families/automotive/microcontrollers/stm8a.htm
 STM8L超低功耗产品系列:
http://www.st.com/mcu/familiesdocs-120.html
 STM8S标准产品系列：
http://www.st.com/mcu/familiesdocs-113.html

2 STM8 集成开发环境简介
2.1 ST TOOLSET
ST TOOLSET 是 ST 提供的微控制器开发套件。ST TOOLSET 包括两部分软件：ST
Visual Develop (STVD)和 ST Visual Programmer (STVP)。支持 STM8 全系列的开发。
