【STM32H745I-DISCO试用】1、开箱与资料收集

开箱与资料收集

收到的板子的型号是STM32H745I-DISCO，这开发板的基本信息如下：

主控：STM32H745XIH6
内核：双核架构，分别是，第一：480 MHz Cortex-M7核心，提供1027 DMIPS性能，支持DSP指令。第二：240 MHz Cortex-M4核心，提供300 DMIPS性能，同样也包含DSP指令。
存储资源：拥有2MB Flash存储器和1MB RAM。

LCD屏幕：配备4.3英寸分辨率是480×272的LCD屏幕，支持电容式触摸。

通信接口：支持USB OTG FS（全速）、以太网10/100Mb/s，并且以太网支持PoE（以太网供电）。

音频功能：具备SAI音频编解码器，支持音频DAC立体声输入输出，板载1个ST-MEMS数字麦克风。

外部存储：板载2×512Mbit Quad-SPI NOR Flash存储器、128Mbit SDRAM以及4GB eMMC。

扩展接口：提供ARDUINO® Uno V3扩展连接器，方便连接扩展板。

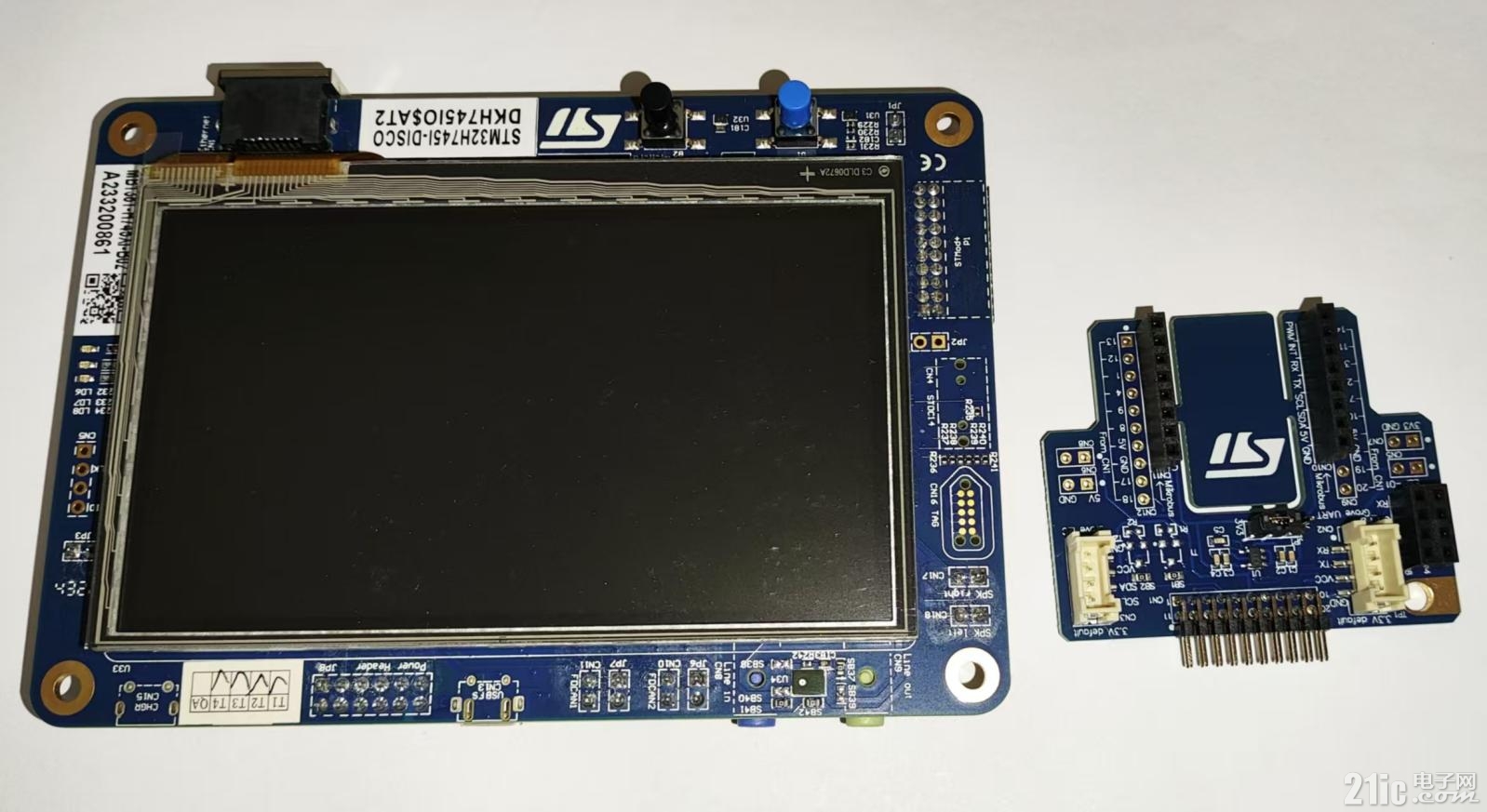

1、开箱照片
正面：

背面：


2、资料收集
2.1、用户手册：

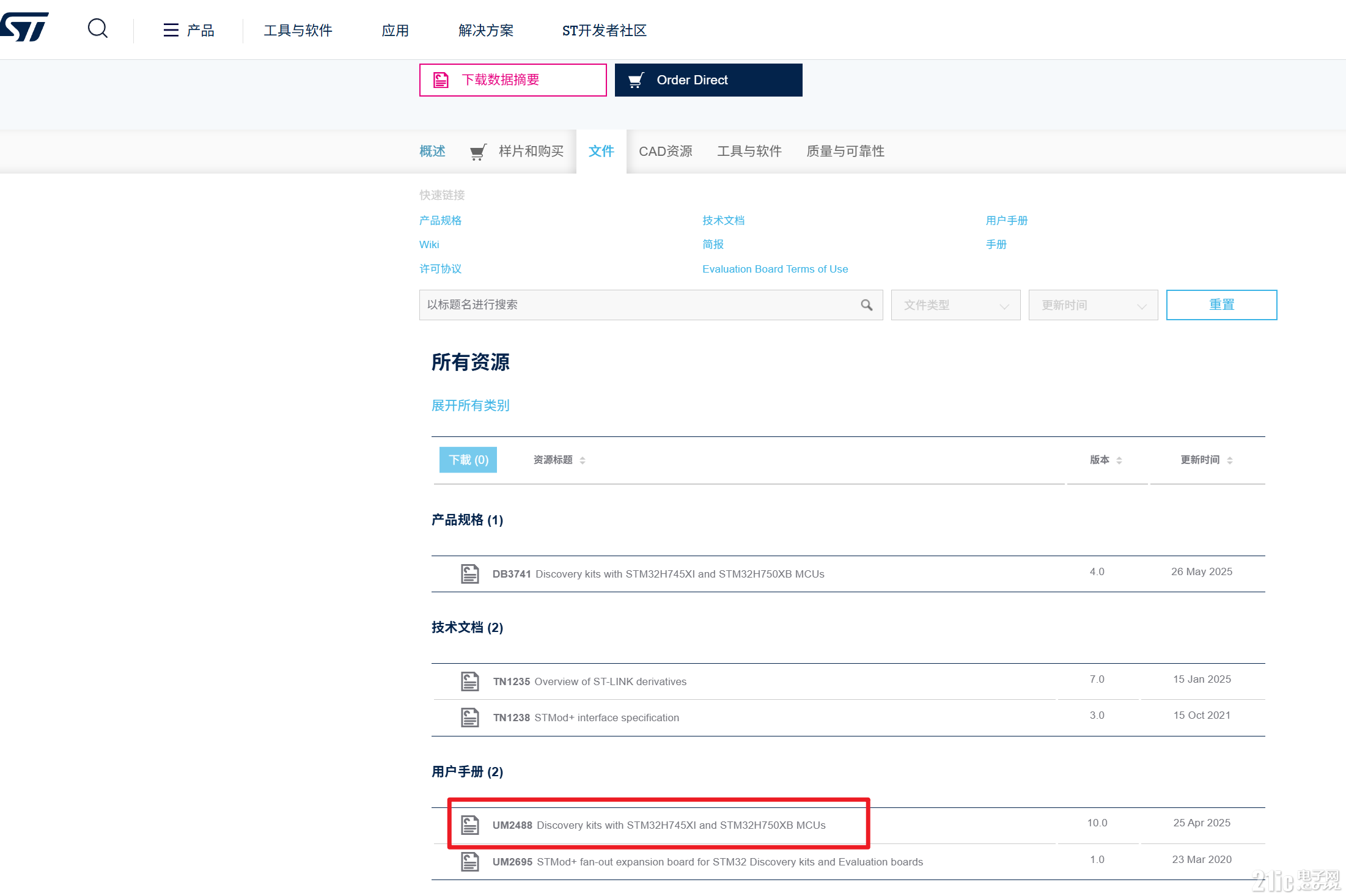

    用户手册包含开发板与拓展板2份用户手册，用户手册中有基本的介绍，链接如下：
https://www.st.com.cn/zh/evaluation-tools/stm32h745i-disco.html#documentation

开发前最好快速翻阅以便，该文档基本介绍了开发板有哪些资源、基本的功能块框图

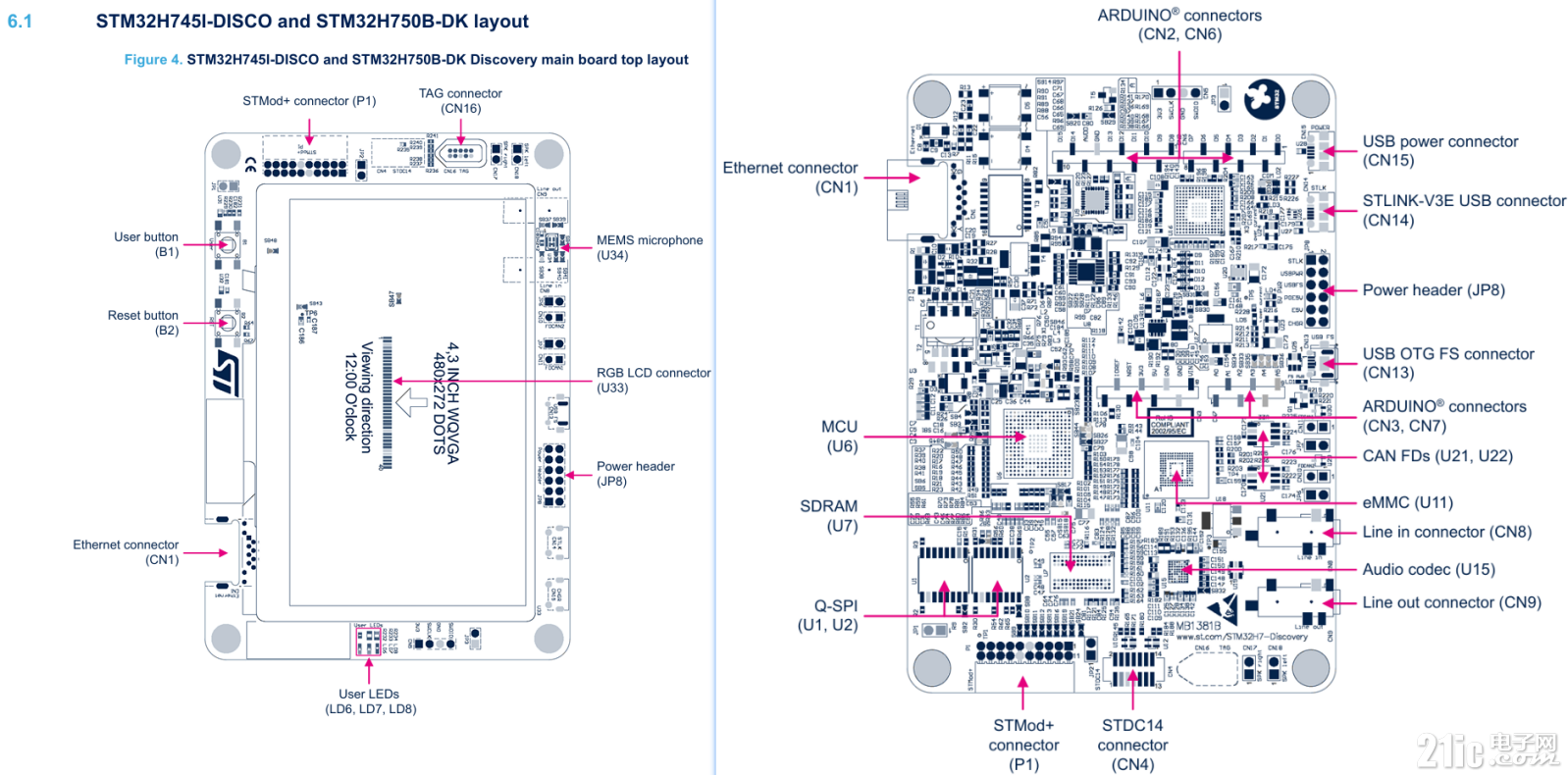

    如下图可见文档中介绍基本功能块分布介绍：

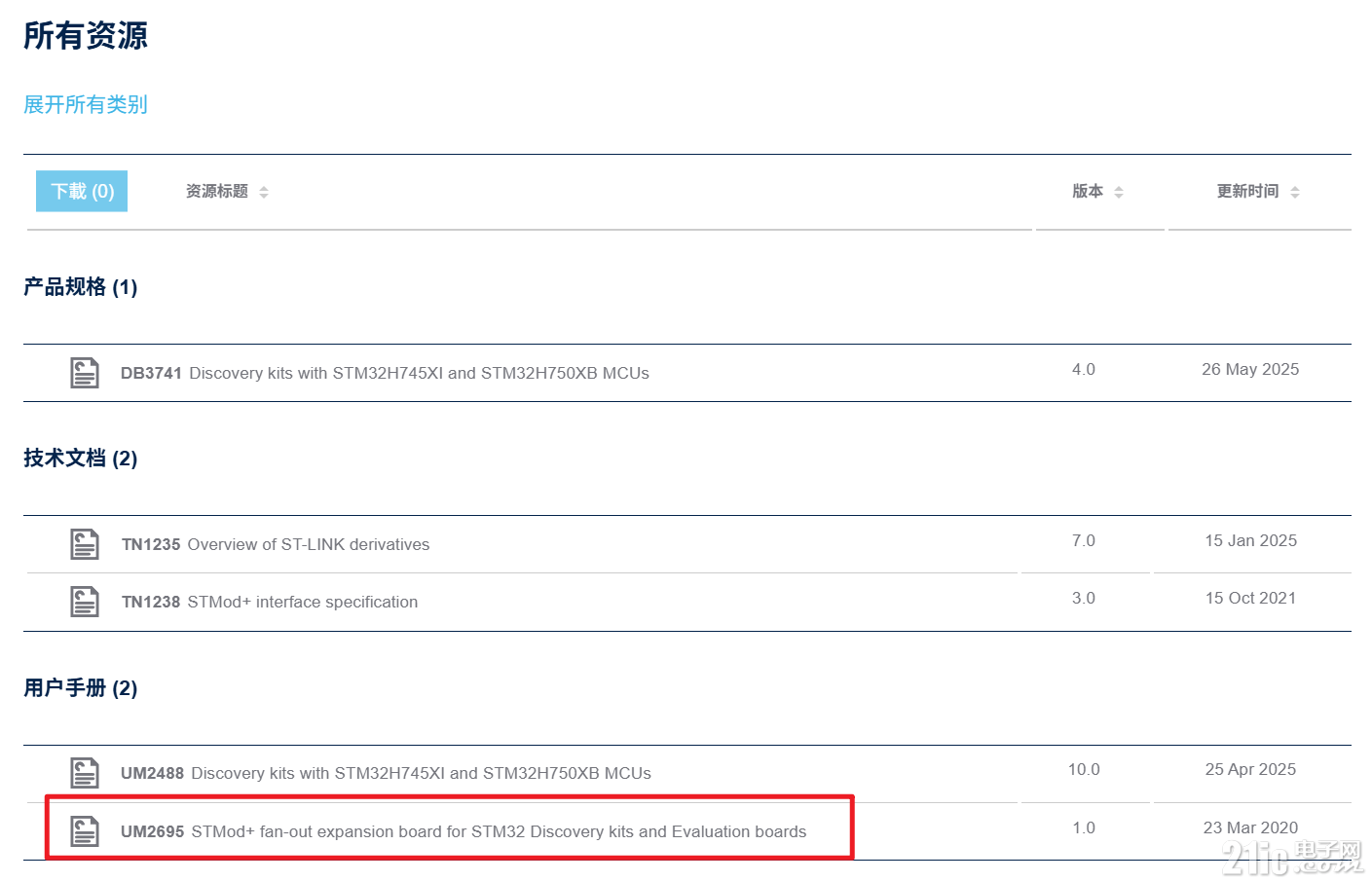

    另外一份手册则是，拓展小板的介绍，下载如下图的文档

    这份文档可以找到板子的定义，电源电压的选择，引脚定义等信息。



2.2、原理图与PCB下载

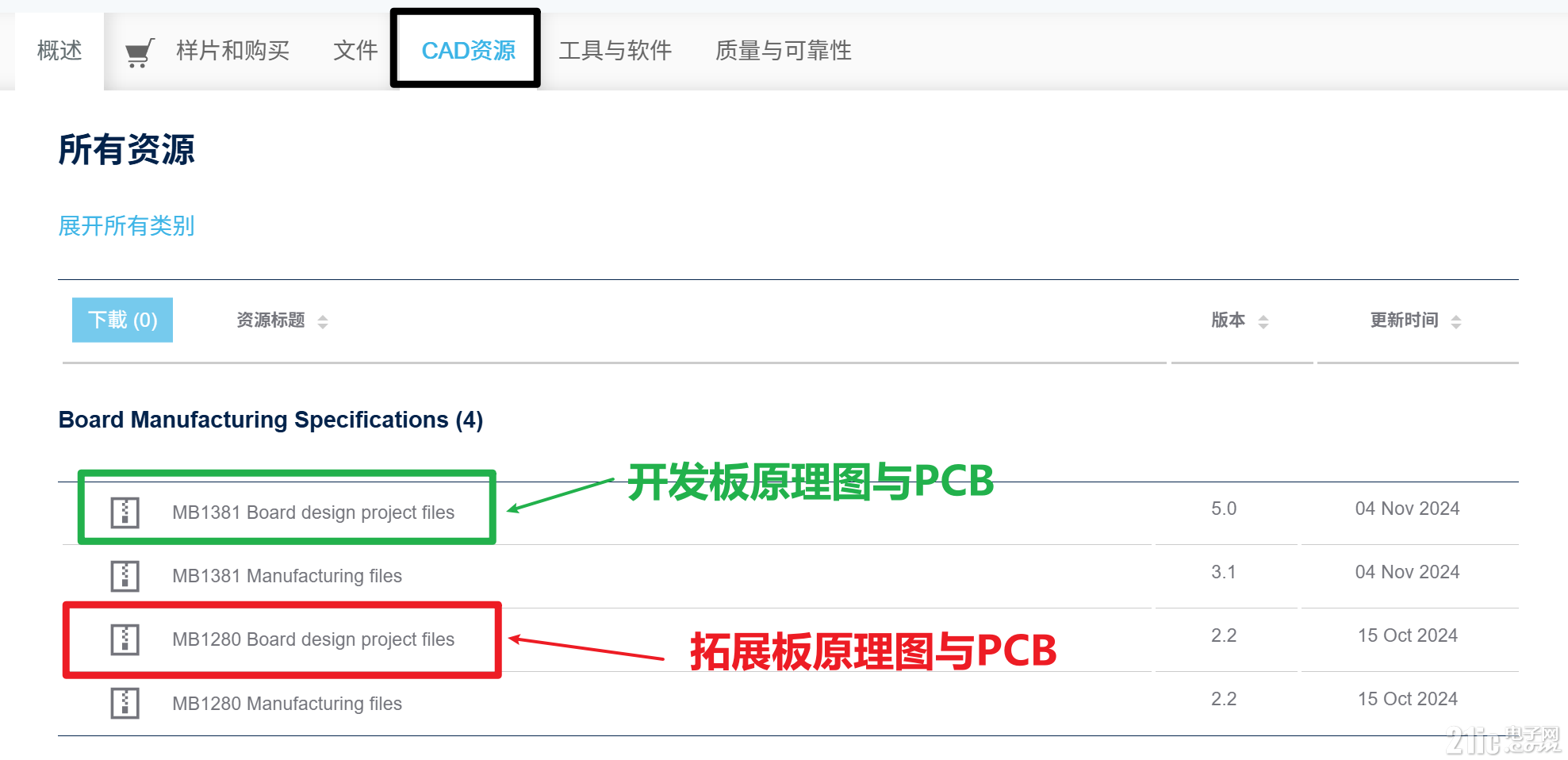

    CAD资源中包含开发板与拓展板的AD格式的原理图和PCB的完整工程，下载后可以打开后不但可以看原理图，还可以详细看走线。

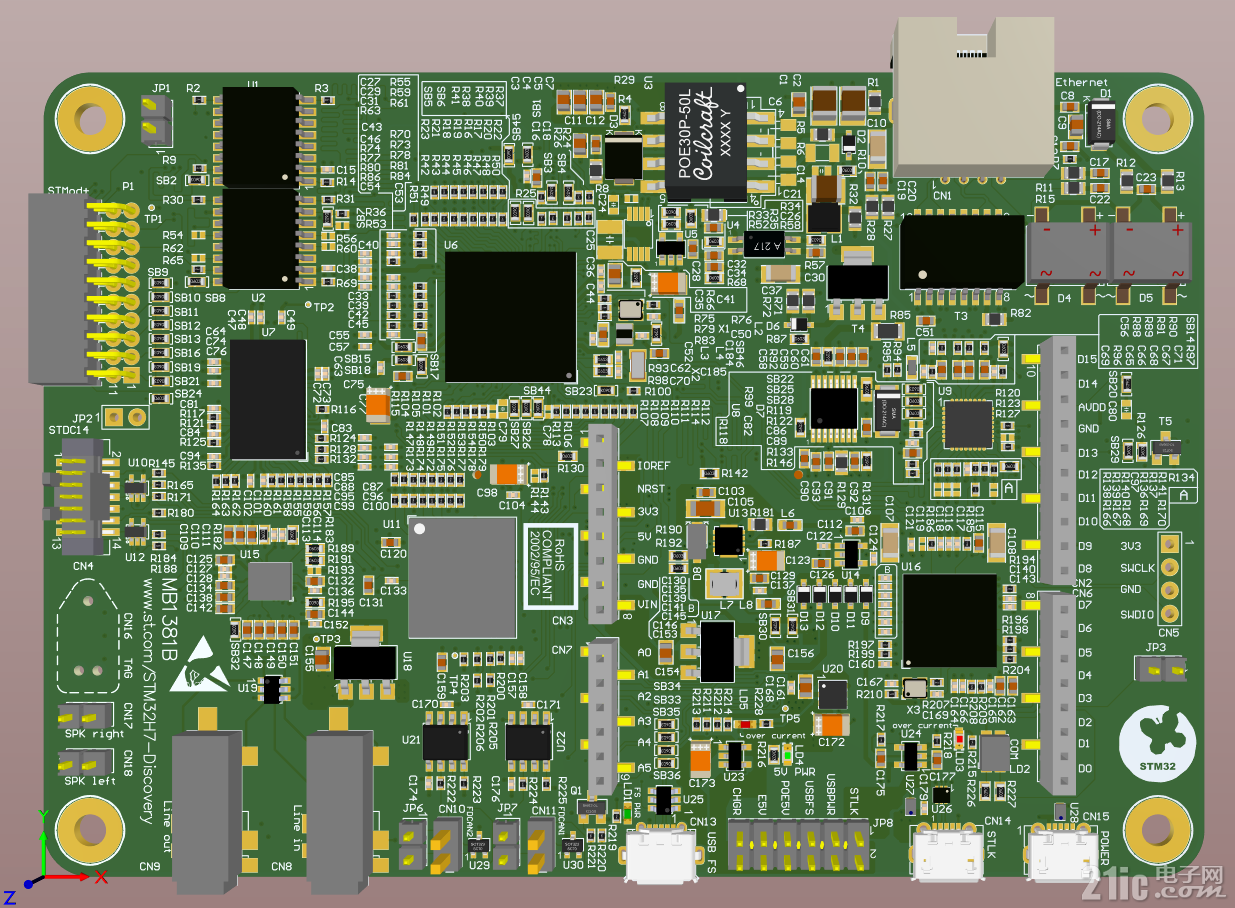

PCB 3D效果如下：
大厂的3D封装画的真好啊。



3、总结
    STM32H745I-DISCO是一块板载资源 和 外设非常丰富的开发板，并且在设计的时候就已经外置了大容量的Flash 、 SDRAM、eMMC，足够非常多场景的应用，不用再让用户后面去折腾！！
    后续的计划是在STM32H745I-DISCO上移植LVGL，并且是“无脑”级详细记录每一步。
    最后由于本人其他事情耽误了非常久，感谢21ic 任然给评测机会，会努力更新，聊表歉意！

LVGL非常实用的图形显示
