本设备的微波源控制系统的温度监测模块的软件设计包括:磁控管温度监测
软件设计和非接触式红外温度监测软件设计。该模块的功能是实时监测磁控管的
温度和负载的温度，一旦超出正常工作范围，立即采取保护措施，TFT-LCD显示
错误、蜂鸣器报警并关断控制信号。

1万 · 2019-7-5 12:58

磁控管温度监测采用DS 18B20温度传感器，该软件设计的功能是实现STM32
微处理器和外部温度传感器(DS18B20)的通信，并把从温度传感器得到的磁控
管温度显示在TFT-LCD屏上。

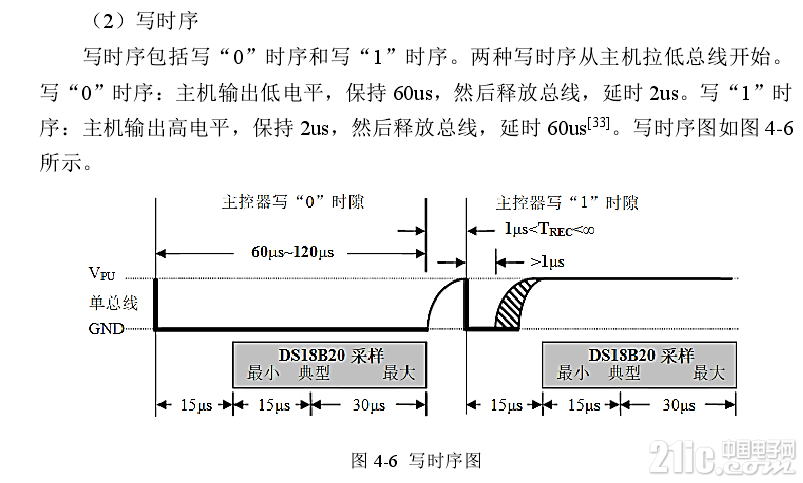

DS 18B20采用单总线传输方式，共有3种工作时序:复位时序(复位信号和
应答信号)、写时序(写“0”和写“1")和读时序(读“0”和读“1" )。除了应答脉冲
以外，其余信号都由主机发出，并且发送的命令和数据采用低位在前的方式。
C1)复位时序
主机输出低电平信号，并至少拉低480us，以产生复位信号[[32]。然后主机释放
总线，上拉电阻把单总线拉高，等待15^}60us后进入接收模式(Rx)。接着DS 18B20
拉低总线60}240us，以产生低电平应答脉冲。复位时序图如图4-5所示。

1万 · 2019-7-5 12:59

1万 · 2019-7-5 12:59

1万 · 2019-7-5 12:59

C3)读时序图
DS 18B20的所有读时序都是由主机发起，拉低总线并至少保持1 us，在主机进
行读时序期间，要释放总线，读时序所需时间至少60uso
DS 18B20的典型温度读取过程为:复位一发SKIP ROM命令一发开始转换命
令一延时一复位一发送SKIP ROM命令一发读存储器命令一连续读出两个字节数
据(即温度)一结束。

1万 · 2019-7-5 12:59

非接触式红外温度监测模块采用Melexis公司的非接触式红外传感器
1VB,X90614，用于实时监测理疗部位皮肤的温度。该模块软件设计的功能是实现
STM32微处理器和外部温度传感器(LVB,X90614 )的通信，并把从温度传感器得
到的皮肤温度显示在TFT-LCD屏上。

1万 · 2019-7-5 13:00

1万 · 2019-7-5 13:00

微波源控制系统的显示采用3.5寸TFT-LCD屏，分辨率为320*480，其显示
流程图如图4-8所示。在第三章的电路设计介绍中可知，TFT-LCD屏的硬复位引
脚与系统的复位引脚连接在一起，当微控制器硬复位时，显示屏一同复位。待
TFT-LCD初始化序列和驱动程序完成后，直接调用驱动函数和字符编码库即可在
TFT-LCD上显示信息。
初始化序列主要完成FSMC接口FO的初始化;TFT-LCD驱动函数包括坐标
设置函数、画点函数、读点函数、字符显示函数等函数;字符编码库由上位机软
件PCtoLCD2002生成。
