今天有时间，拿出新定义的TBK-RD8T3x开发板，测试一下BTM中断和UART1发送数据的功能。

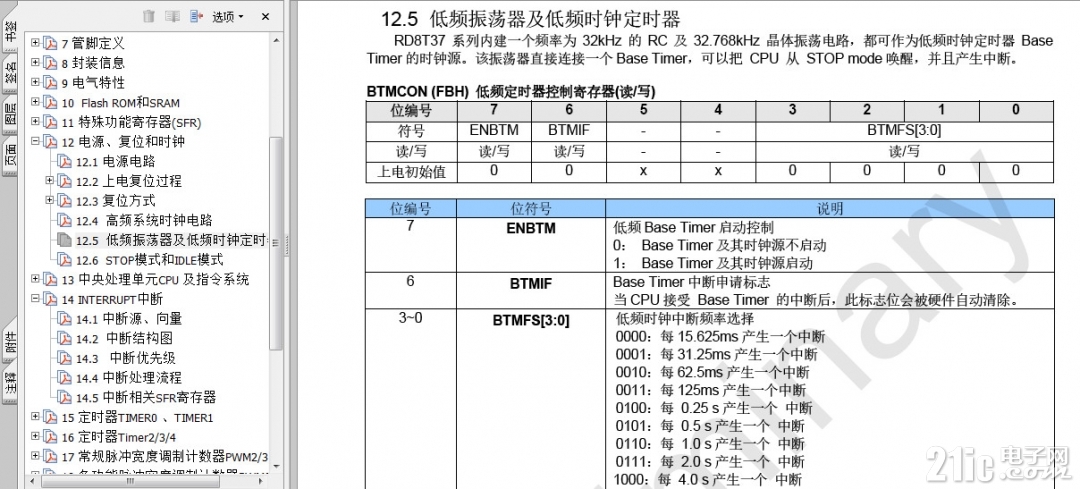

关于BTM（Base Timer），《RD8T37x系列数据手册》上有具体叙述。
下面记录的是用易码魔盒来生成BTM+UART1工程的过程：
1、运行EasyCodeCube，点击“新建工程”，设置好工程路径和填写工程项目名称（这个名称填写后，软件会在工程路径下新建以这个项目名称为名的新文件夹）。
2、选择芯片型号（可以先输入关键字眼如“8T37P”来进行速选）
然后点击“点击这里开始工程”：

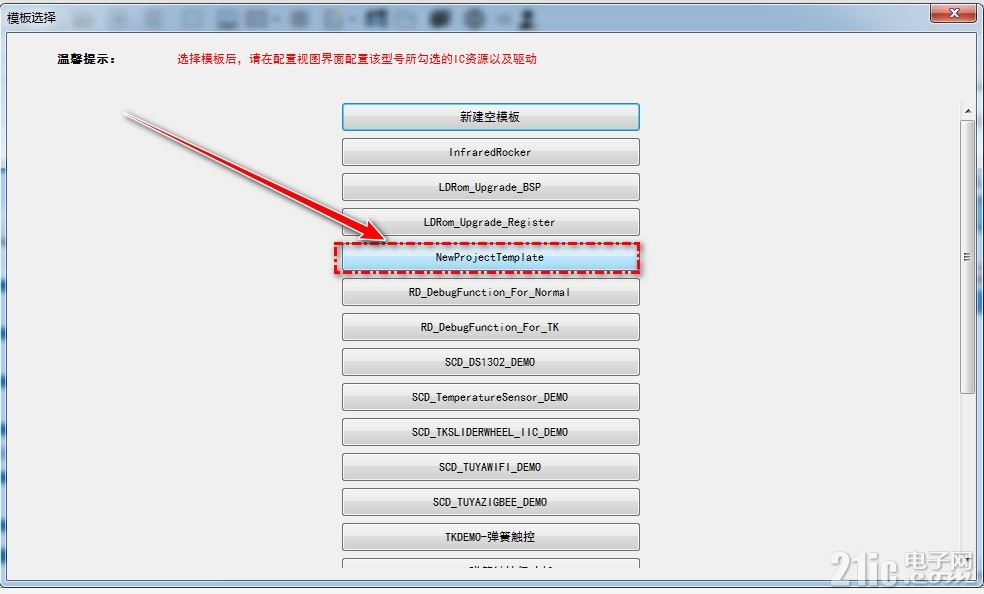

3、选择项目模板（因为没有涉及特殊应用，所以只选择一般性空模板）
4、设置：启用内部32K振荡器
5、启用串口1，并设置串口1参数
如单片机串口1需要接收数据，则“UART接收”项要选择“允许”。
串口波特率，默认是9600，此处改为115200。
工作模式，要选择模式1，注意不能选择模式0。
6、设置P34端口模式

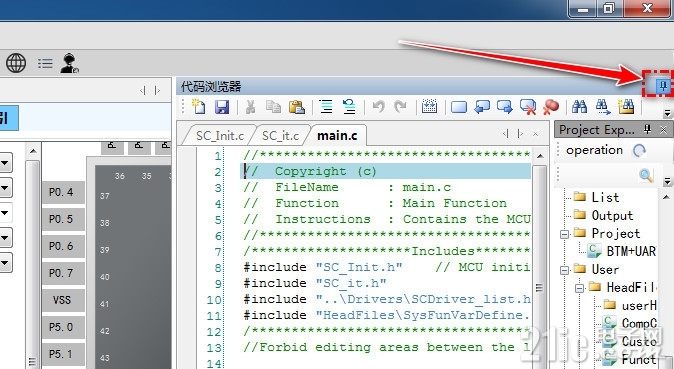

为了方便图形化设置P34端口模式，首先可以将代码窗口进行隐藏，方法是点击代码阅读窗口右上角的隐藏按钮：

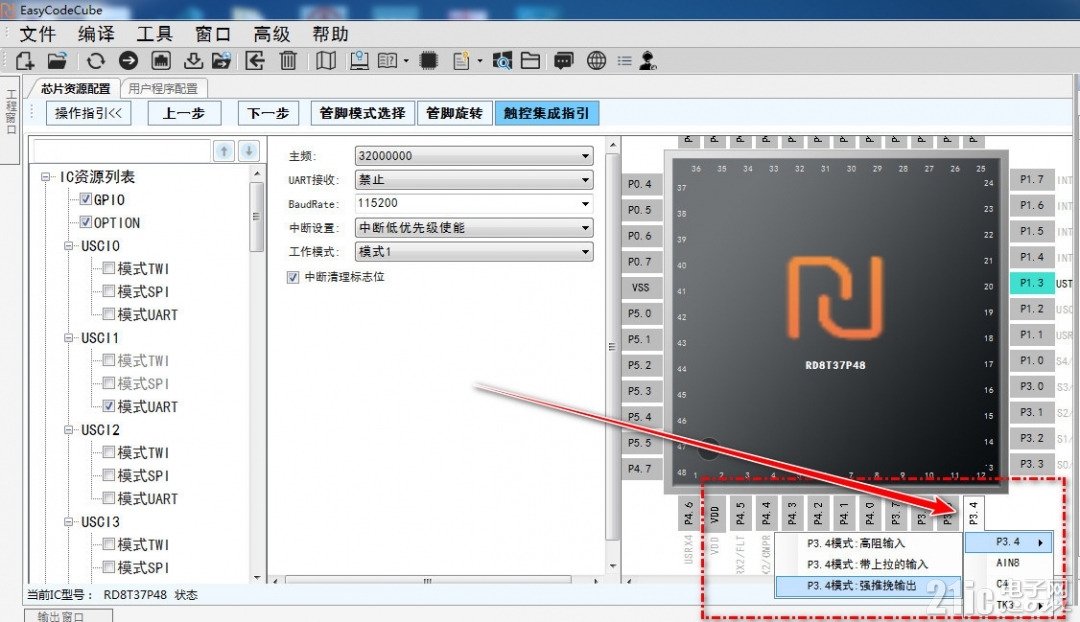

将P34设置为推挽输出模式（闪灯用）：
7、设置BTM中断时间为1秒（闪灯用）：
8、设置完成，点击“生成”按钮。

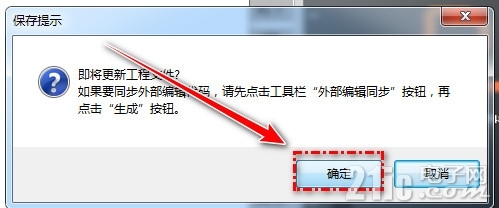

这时可以直接在易码魔盒中添加代码、编译和下载，但因习惯于keil，所以下面用keil打开工程项目。
9、用Keil C51打开工程项目。
初次打开，会提示找不到RD8T37P48器件，点击“确定”就是。

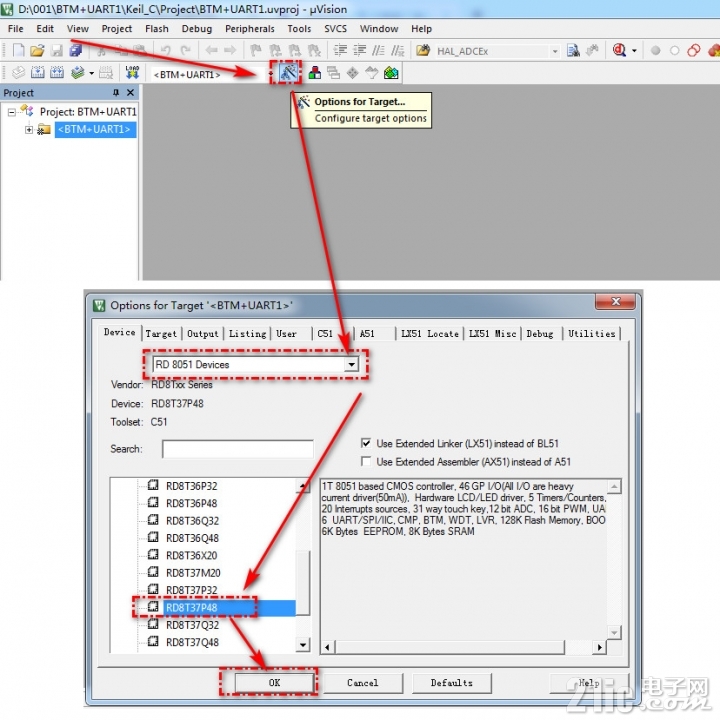

10、点击keil中的魔术棒，选择对应的器件。
11、在中断程序中添加代码：
P34=!P34;//闪灯
USCI1_UART_SendData8('A');//发送串口数据

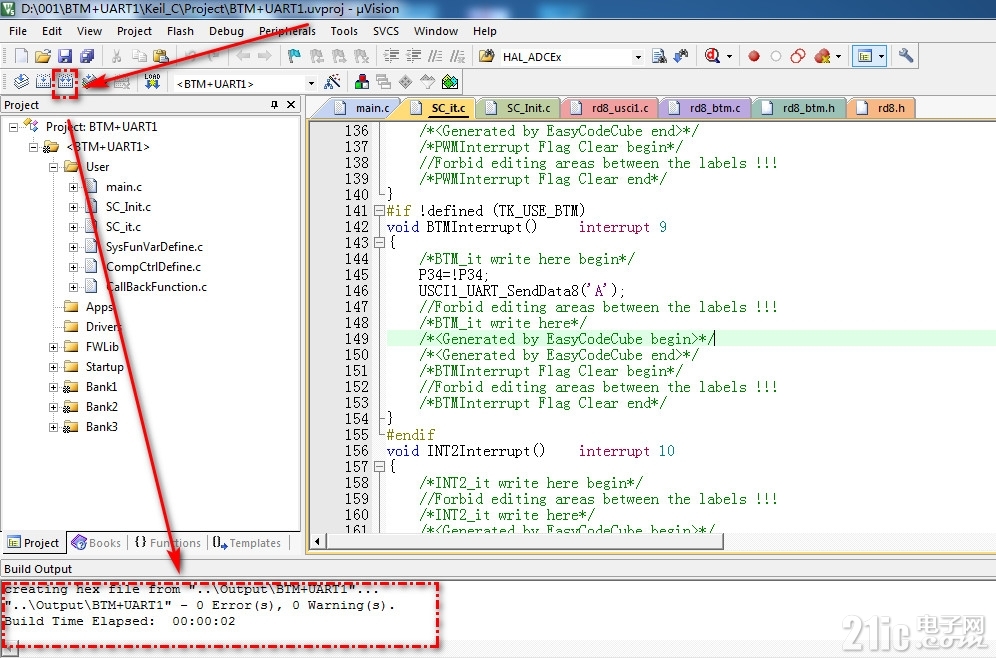

12、进行编译。
13、用ISPTool下载程序。

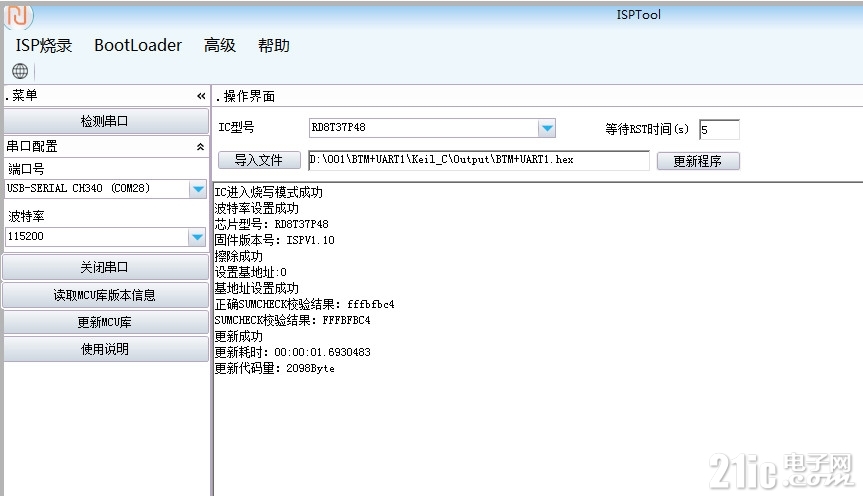

14、用ISPTool打开串口，查看串口接收数据。
|
