【CH32X035评估板测评】+串口

只看该作者 · 2023-10-18 00:05

在百度中查了一下，理解了一下这个串口，看字面意思与ST差不多，这里略过，以示例为准。

CH32X035的串口收发实验

CH32X035系列微控制器有4组通用同步异步收发器（USART1/2/3/4）。下面以USART1为例，简单介绍串口收发实验。

一、USART1的引脚定义

USART1的TX和RX分别连接至串口转USB芯片（如CH431）的RXD和TXD引脚。另外USART1还需要接时钟（P1^7）和复位（P1^6）。

二、USART1的初始化

使能USART1时钟：通过P1^6使能USART1的时钟。
设置USART1参数：包括波特率、数据位、停止位、校验位等。
使能USART1：通过P1^7使能USART1。

三、串口收发程序示例

以下是简单的串口收发程序示例，其中用到了HAL库函数。

复制

#include "hal_board.h"

#include "hal_uart.h"

#include "hal_key.h"

#include "stdio.h"



#define UART_PORT HAL_UART_PORT_1   // 串口选择，UART1

#define BAUD_RATE HAL_UART_BR_115200  // 波特率，115200

#define PUT_CHAR HAL_UART_WriteChar   // 发送字符函数

#define GET_CHAR HAL_UART_ReadChar    // 接收字符函数

#define CHECK_UART_ERROR() do{} while(0)  // 错误检查函数，本例中不进行错误检查



int main(void)

{

    // 初始化串口

    HAL_UART_Init(UART_PORT, BAUD_RATE);

    // 循环检测是否有按键按下，如果有则发送相应的字符

    while (1) {

        if (HAL_KEY_GetState(KEY_USER) == KEY_STATE_ON) { // USER键按下时，向串口发送字符'A'

            PUT_CHAR(UART_PORT, 'A');

            CHECK_UART_ERROR(); // 错误检查

        }

    }

}

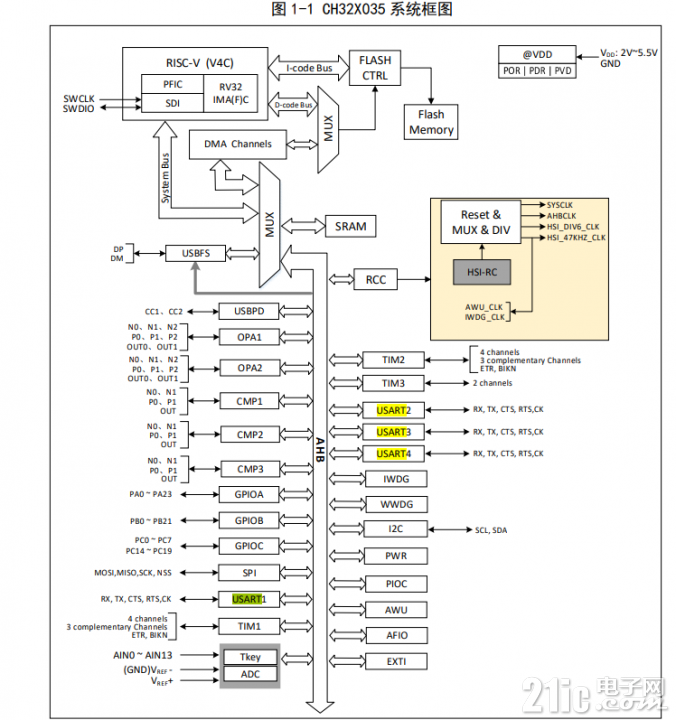

来个总框架：

APB1 外设复位寄存器

串口的配置：

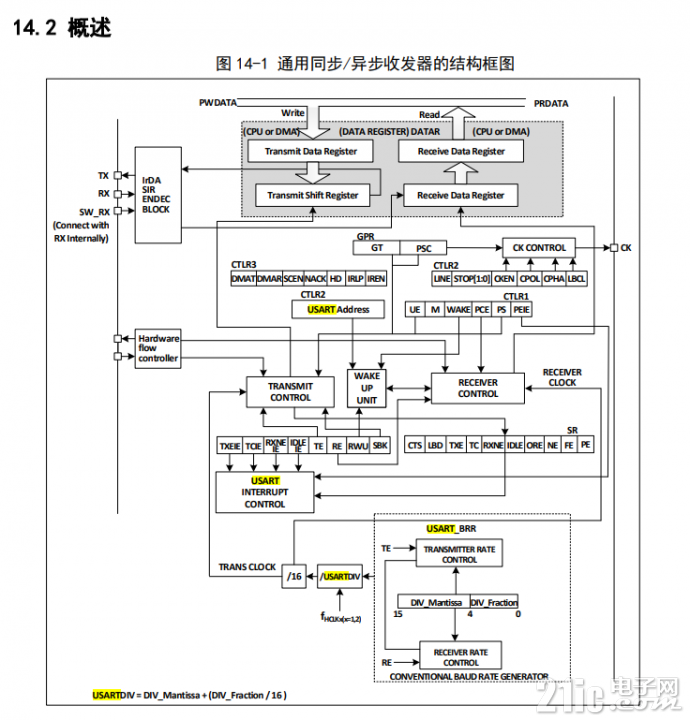

串口框架：

时序：

寄存器：

相关代码：

复制

 GPIO_InitTypeDef  GPIO_InitStructure;

    USART_InitTypeDef USART_InitStructure;



#if(DEBUG == DEBUG_UART1)

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOB, ENABLE);



    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;

    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;

    GPIO_Init(GPIOB, &GPIO_InitStructure);



#elif(DEBUG == DEBUG_UART2)

    RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);



    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;

    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;

    GPIO_Init(GPIOA, &GPIO_InitStructure);



#elif(DEBUG == DEBUG_UART3)

    RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3, ENABLE);

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);



    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;

    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;

    GPIO_Init(GPIOB, &GPIO_InitStructure);



#endif



    USART_InitStructure.USART_BaudRate = baudrate;

    USART_InitStructure.USART_WordLength = USART_WordLength_8b;

    USART_InitStructure.USART_StopBits = USART_StopBits_1;

    USART_InitStructure.USART_Parity = USART_Parity_No;

    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;

    USART_InitStructure.USART_Mode = USART_Mode_Tx;



#if(DEBUG == DEBUG_UART1)

    USART_Init(USART1, &USART_InitStructure);

    USART_Cmd(USART1, ENABLE);



#elif(DEBUG == DEBUG_UART2)

    USART_Init(USART2, &USART_InitStructure);

    USART_Cmd(USART2, ENABLE);



#elif(DEBUG == DEBUG_UART3)

    USART_Init(USART3, &USART_InitStructure);

    USART_Cmd(USART3, ENABLE);



#endif



    printf("SystemClk:%d\r\n", SystemCoreClock);

    printf( "ChipID:%08x\r\n", DBGMCU_GetCHIPID() );

输出结果：
