TPL0102 是一种双通道数字电位器，常用于各种电子设备的音量控制、亮度调节等应用。它通过 I2C 总线与主控进行通信，能够实现精确的电位调节。本文将详细介绍如何使用 APM32F003 微控制器驱动 TPL0102。

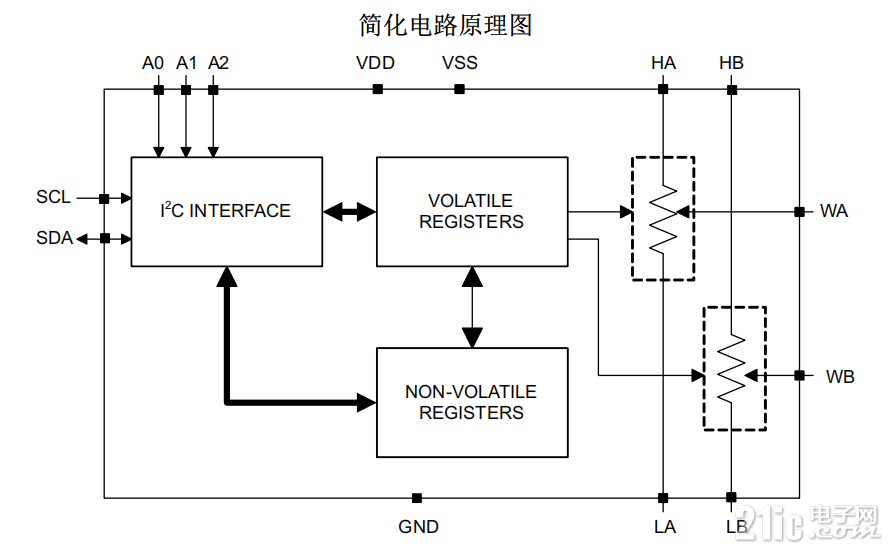

TPL0102内部简化原理图如下所示：
TPL0102内有A、B两个电位器，通过IIC协议可以分别控制A、B两个电位器输出0-100K的电阻值,当然也可以将A、B两个电位器串联起来实现0-200K的电阻值输出。
下来就是驱动代码实现：
1、首先是I2C 初始化这里使用的是模拟IIC 如下所示
#include "i2c1.h"
// 初始化I2C的GPIO引脚
void I2C_Init(void) {
GPIO_Config_T gpioConfig;
gpioConfig.mode = GPIO_MODE_OUT_OD;
gpioConfig.speed = GPIO_SPEED_10MHz;
gpioConfig.intEn = GPIO_EINT_DISABLE;
gpioConfig.pin = I2C_SCL_PIN | I2C_SDA_PIN;
GPIO_Config(I2C_GPIO_PORT, &gpioConfig);
I2C_Stop();
}
/**
* [url=home.php?mod=space&uid=247401]@brief[/url] I2C 开始,SCL为高电平的时候SDA产生一个下降沿信号
*/
void I2C_Start(void) {
/* _____
*SDA \_____________
* __________
*SCL \________
*/
GPIO_SetBit(I2C_GPIO_PORT, I2C_SDA_PIN);
GPIO_SetBit(I2C_GPIO_PORT, I2C_SCL_PIN);
timer_delay_ms(1);
GPIO_ClearBit(I2C_GPIO_PORT, I2C_SDA_PIN);
timer_delay_ms(1);
GPIO_ClearBit(I2C_GPIO_PORT, I2C_SCL_PIN);
timer_delay_ms(1);
}
// 生成I2C停止条件
void I2C_Stop(void) {
/* _______
*SDA __________/
* ____________
*SCL _____/
*/
GPIO_ClearBit(I2C_GPIO_PORT, I2C_SDA_PIN);
GPIO_SetBit(I2C_GPIO_PORT, I2C_SCL_PIN);
timer_delay_ms(1);
GPIO_SetBit(I2C_GPIO_PORT, I2C_SDA_PIN);
timer_delay_ms(1);
}
// 发送I2C应答信号
void I2C_Ack(void) {
/* ____
*SCL ______/ \______
* ____ _____
*SDA \_______/
*/
GPIO_ClearBit(I2C_GPIO_PORT, I2C_SDA_PIN);
timer_delay_ms(1);
GPIO_SetBit(I2C_GPIO_PORT, I2C_SCL_PIN);
timer_delay_ms(1);
GPIO_ClearBit(I2C_GPIO_PORT, I2C_SCL_PIN);
}
// 发送I2C非应答信号
void I2C_NAck(void) {
/* ____
*SCL ______/ \______
* __________________
*SDA
*/
GPIO_SetBit(I2C_GPIO_PORT, I2C_SDA_PIN);
timer_delay_ms(1);
GPIO_SetBit(I2C_GPIO_PORT, I2C_SCL_PIN);
timer_delay_ms(1);
GPIO_ClearBit(I2C_GPIO_PORT, I2C_SCL_PIN);
}
// 发送一个字节
void I2C_SendByte(uint8_t byte) {
for (uint8_t i = 0; i < 8; i++) {
if (byte & 0x80) {
GPIO_SetBit(I2C_GPIO_PORT, I2C_SDA_PIN);
} else {
GPIO_ClearBit(I2C_GPIO_PORT, I2C_SDA_PIN);
}
byte <<= 1;
timer_delay_ms(1);
GPIO_SetBit(I2C_GPIO_PORT, I2C_SCL_PIN);
timer_delay_ms(1);
GPIO_ClearBit(I2C_GPIO_PORT, I2C_SCL_PIN);
}
// 读取应答信号
GPIO_SetBit(I2C_GPIO_PORT, I2C_SDA_PIN);
timer_delay_ms(1);
GPIO_SetBit(I2C_GPIO_PORT, I2C_SCL_PIN);
timer_delay_ms(1);
GPIO_ClearBit(I2C_GPIO_PORT, I2C_SCL_PIN);
}
// 读取一个字节
uint8_t I2C_ReadByte(uint8_t ack) {
uint8_t byte = 0;
GPIO_SetBit(I2C_GPIO_PORT, I2C_SDA_PIN);
for (uint8_t i = 0; i < 8; i++) {
byte <<= 1;
GPIO_SetBit(I2C_GPIO_PORT, I2C_SCL_PIN);
timer_delay_ms(1);
if (GPIO_ReadInputBit(I2C_GPIO_PORT, I2C_SDA_PIN)) {
byte |= 0x01;
}
GPIO_ClearBit(I2C_GPIO_PORT, I2C_SCL_PIN);
timer_delay_ms(1);
}
if (ack) {
I2C_Ack();
} else {
I2C_NAck();
}
return byte;
}
2、TPL0102的代码读写：
#include "tpl0102.h"
#define TPL0102_ADDR 0x50 // TPL0102 I2C地址
//TPL0102 Register Addresses
#define TPL0102_REG_RA 0x00
#define TPL0102_REG_RB 0x01
void Test(void)
{
I2C_Init();
// 设置电位器值
TPL0102_SetWiper(TPL0102_REG_RA, 0X66);
TPL0102_SetWiper(TPL0102_REG_RB, 0X66);
}
// 写入TPL0102寄存器
void TPL0102_WriteReg(uint8_t reg, uint8_t value) {
I2C_Start();
I2C_SendByte(TPL0102_ADDR << 1); // 发送设备地址和写命令
I2C_SendByte(reg); // 发送寄存器地址
I2C_SendByte(value); // 发送数据
I2C_Stop();
}
// 读取TPL0102寄存器
uint8_t TPL0102_ReadReg(uint8_t reg) {
uint8_t value;
I2C_Start();
I2C_SendByte(TPL0102_ADDR << 1); // 发送设备地址和写命令
I2C_SendByte(reg); // 发送寄存器地址
I2C_Start();
I2C_SendByte((TPL0102_ADDR << 1) | 1); // 发送设备地址和读命令
value = I2C_ReadByte(0); // 读取数据
I2C_Stop();
return value;
}
// 设置TPL0102的电位器值
void TPL0102_SetWiper(uint8_t wiper, uint8_t value) {
if (wiper == 0) {
TPL0102_WriteReg(TPL0102_REG_RA, value); // 设置电位器0
} else if (wiper == 1) {
TPL0102_WriteReg(TPL0102_REG_RB, value); // 设置电位器1
}
}
// 读取TPL0102的电位器值
uint8_t TPL0102_GetWiper(uint8_t wiper) {
if (wiper == 0) {
return TPL0102_ReadReg(TPL0102_REG_RA); // 读取电位器0
} else if (wiper == 1) {
return TPL0102_ReadReg(TPL0102_REG_RB); // 读取电位器1
}
return 0;
}
int main(void)
{
TMR4_Init();
I2C_Init();
while(1)
{
// 将目标电阻值映射到TPL0102的步进值
TPL0102_SetWiper(TPL0102_REG_RA, 0Xff);
TPL0102_SetWiper(TPL0102_REG_RB, 0X00);
}
}
······
······
······
|
