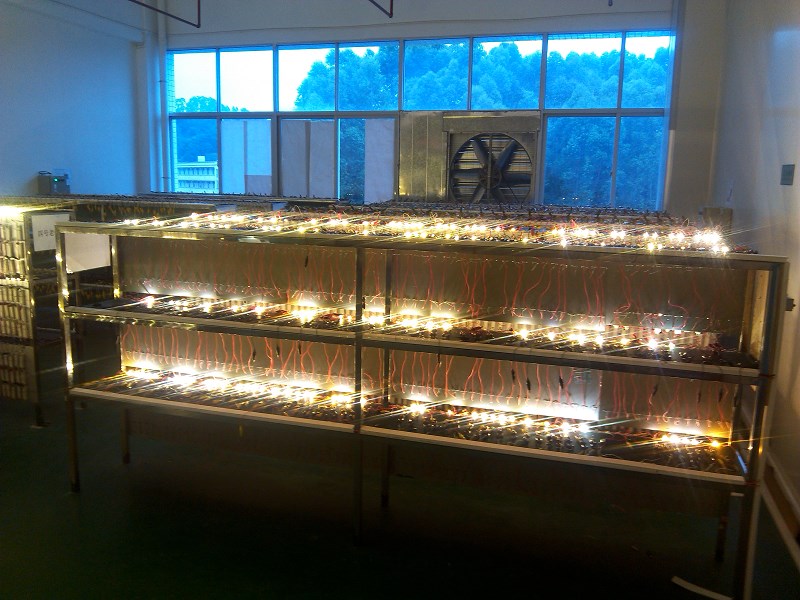

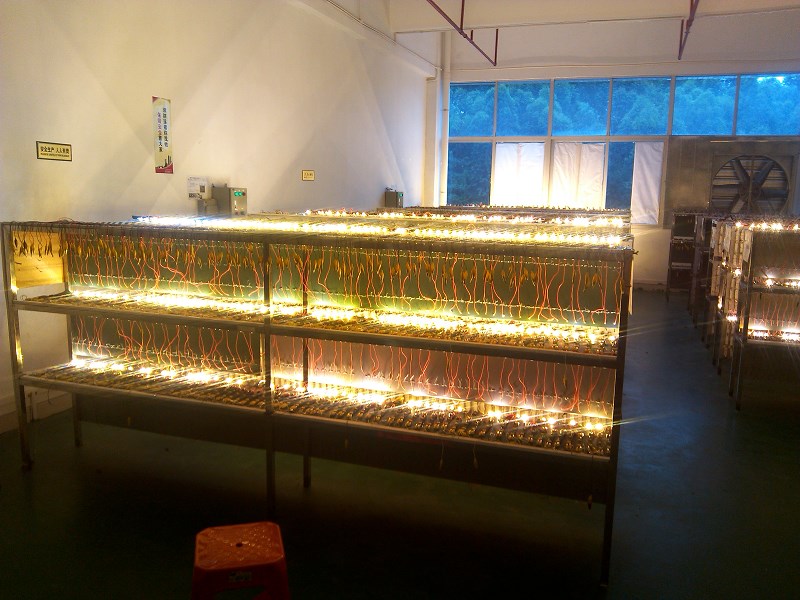

当今小功率LED驱动90%以上是采用恒流驱动，拓扑结构采用反激式变换，国内市场拼技术很少，拼成本倒愈演愈烈，利润已经趋于0，大部分厂商为了扩大利润，压缩成本，元器件供应商也为了能分一杯羹，也开始偷工减料，造成元器件的指标达不到应有的额定值，尤其是MOSFET和电解电容。
假负载的妙用值得来探讨一下：
什么是假负载？
就是并在输出电容两端的电阻，R=U*U/P，这样就定下来假负载的大小了。
灯珠对电流的要求蛮严格的，尤其是稳定的电流，能增加使用寿命。一般灯珠采用几串几并的方式，电流的稳定输出对灯管的光通量有一定共生的关系。
所以假负载的作用不可不谈，假负载在设计之初是不会考虑的，是生产过程中出现一些问题后的对策。
空载有可能输出电压不稳定时，也有稳定输出电压的作用。稳定输出电压其实就是校正环路响应的结果。
环路不稳会引起输出电压变动，纹波电压变大。
这种情况，纹波电压变大，这个纹波和正常的纹波意义完全不同，它是系统的自激，加假负载就是提高系统的阻尼比，增加系统的相位裕度。提高相对稳定性，消除自激。
假负载，会使主功率回路的极点向低频移动，降低了带宽，增加了响应时间。
高压轻载情况下，是反激环路最恶劣的状态，因为这时候主功率回路的极点频率很低，增益曲线会以
-20db/dec衰减，而我们常常会在反激滤波电容的ESR零点频率处增加一个极点来补偿滤波电容的ESR零点，补偿回路在ESR零点频率后，会以-20db/dec衰减，而主功率回路，也会以-20db/dec衰减，这样一来，总的开环增益会以-40db/dec衰减，穿过0db线，系统极容易发生震荡。增加假负载以后，主功率回路在ESR零点频率处的增益，是被抬高了的。
滤波作用：反激式的变压器处于半工作状态，利用率达不到100%，造成输出电压波动，输出的纹波也就随着增大，这时候假负载开始起作用了，消耗掉纹波的能量，保证负载有稳定的电压和电流。
|
