国产MCU专栏第59期：十大基于CH32V307的创新项目设计精选

只看该作者 · 2023-7-27 14:33

国产MCU专栏第59期：十大基于CH32V307的创新项目设计精选

——“第二届RISC-V MCU创新应用大赛” 作品集

*阅读说明：以下仅做简要总结展示，排名不分先后。详细项目描述、源码、资料等请戳原链接查看。

作品一：

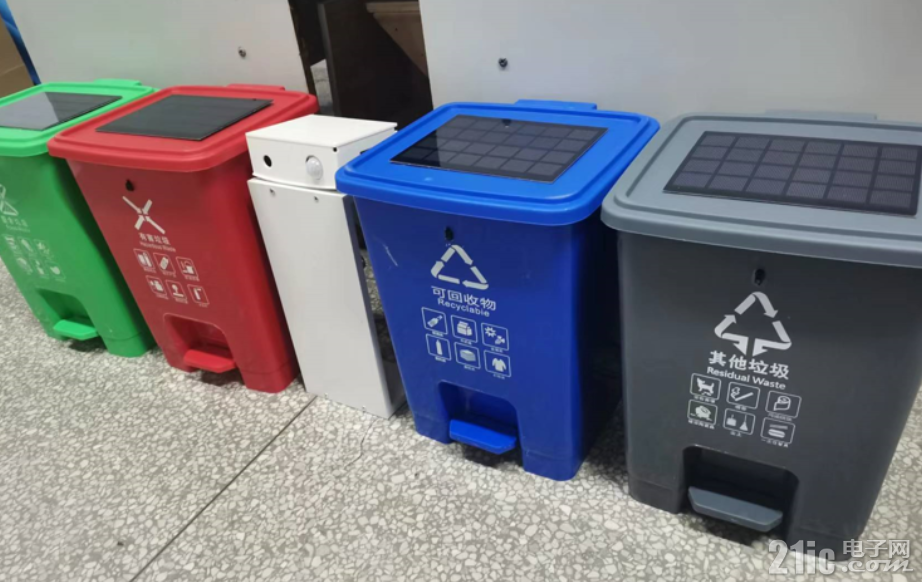

本设计是一个智能垃圾桶及其信息管理系统，主要解决了一些卫生和管理的问题。第一个问题是人与垃圾桶接触和垃圾分类的问题，利用语音识别来自动开启对应的垃圾桶盖；第二个问题是远离市电地方投放垃圾桶问题，我们采用太阳能电池板供电；第三个问题是垃圾及时清运和垃圾桶合理配置问题，我们采用光电传感器检测每个单体垃圾桶是否满，一旦满了就通过板载的以太网模块或WiFi模块给物联网平台发送数据，利用手机APP通知清运者，提升垃圾桶清运更换时间，并且记录垃圾桶开盖次数，利用此数据分析同一区域范围人丢垃圾的活动规律，优化垃圾桶的投放配置。

作品二：

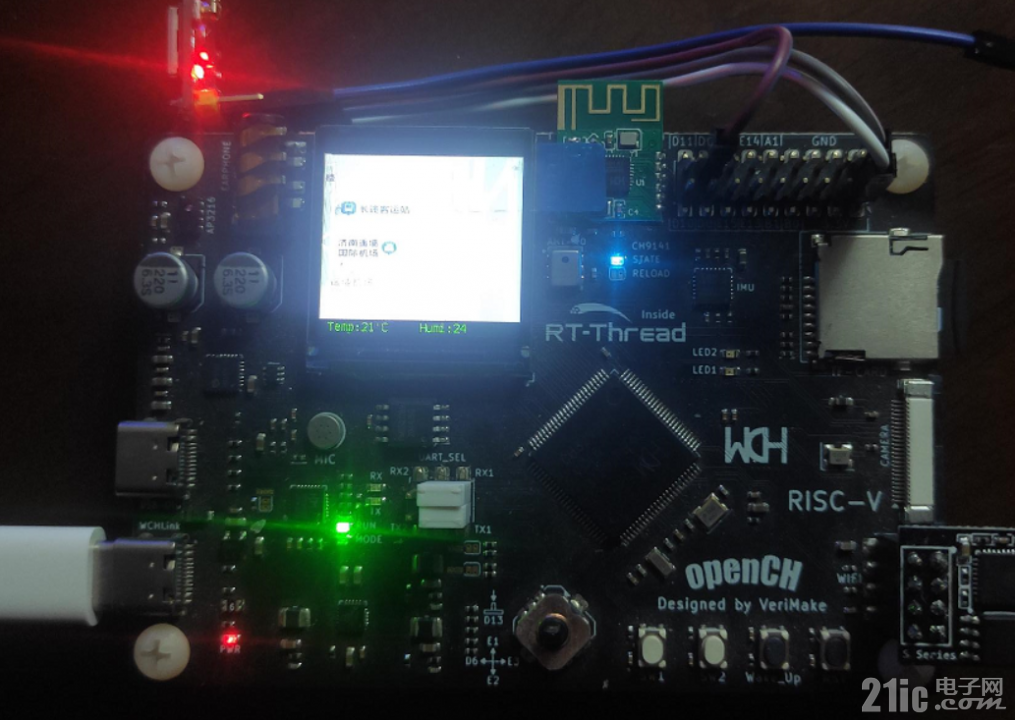

基于CH32V307和北斗的场面设备监视

该系统使用CH32V307和模块GPS北斗双模定位ATGM336H，通过MQTT协议将定位等相关的数据发给到服务器，并根据前端设备规划监控围栏判断设备是否闯入，并通知相关管理人员，推送相关告警到终端设备，设备接收到命令的时候，对车辆设备进行告警提示，该系统能够为用户提供全面的机场场面活动态势显示；对机场场面活动态势进行自动监控和告警，为系统用户提供告警提示。设备自带有温湿度、MPU6050等设备，可以实现实时监视场面温湿度数据和场面设备的加速度等相关，为场面是否存在结冰条件和事故调查提供依据。设备还预留了CH9141与其他终端设备进行交互。

作品三：

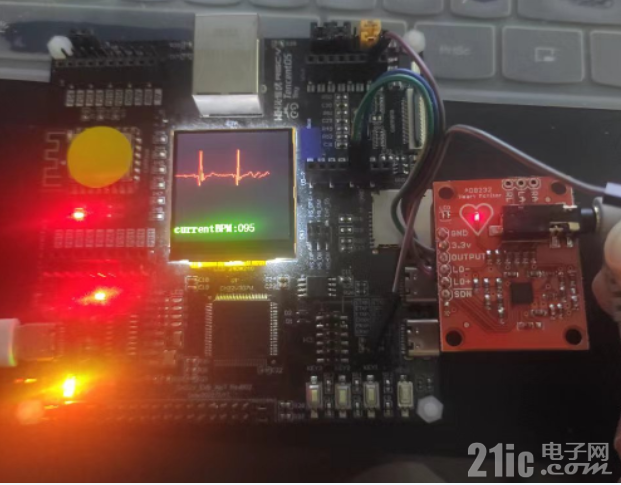

基于CH32V307和TtencentOSTiny的物联网心率监测

这里利用CH32V307和TtencentOSTiny设计了一款物联网心率监测系统。

实现CH32V307和AD8232实现心率的测量，并将该数据发送到腾讯云上，然后有腾讯云将数据转发到微信小程序上实现远程实时查看数据，并通过将心率过高或者过低的数据推送到绑定的公众号上。

作品四：

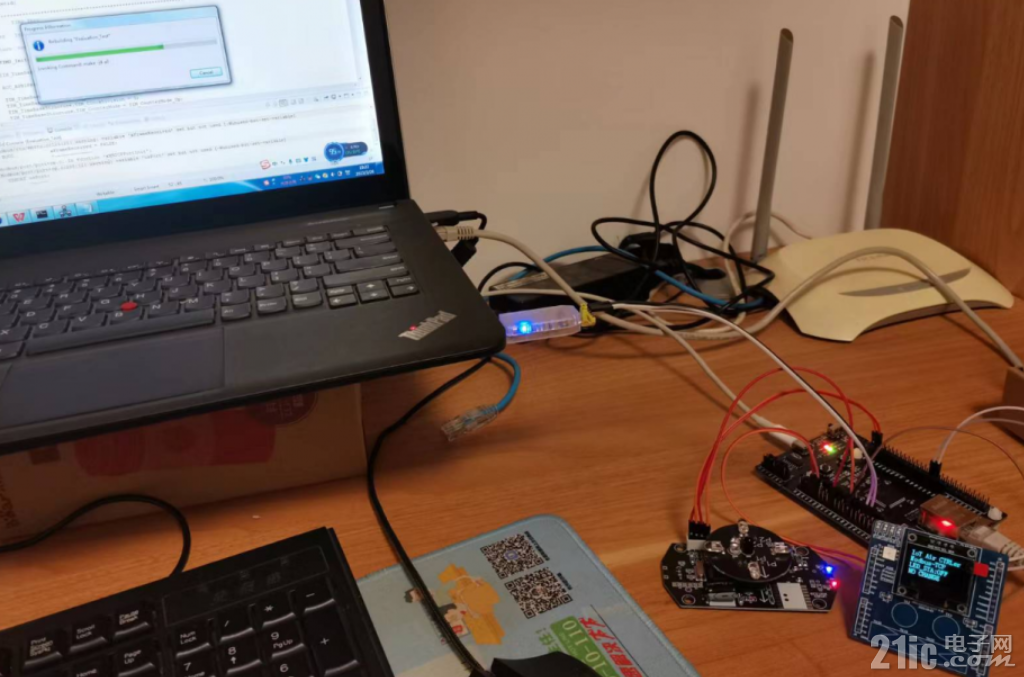

CH32V307 ModbusTCP&RTU物联网型智能空调控制器

实现功能：

1、该方案是通过以外网络TCP和串行总线两种方式分别以ModbusTCP和ModbusRTU的标准协议对CH32V307主板进行访问实现各类寄存器读写功能，包括线圈寄存器、离散输入寄存器、保持寄存器等；

2、通过CH32V307主板进行modbus协议解析，通过串口对红外模块进行控制以实现空调进行学习、开机、关机、制热、制冷、除湿、风速、风量、定时等功能；

3、OLED液晶会对系统进行信息展示，如灯光状态、空调状态等，远程管理主机以PC机上的MThings及modbuspoll来替代完成；

作品五：

基于CH32V307&腾讯连连小程序的二氧化碳TVOC环境监测仪

本文基于CH32V307开发板采集TVOC、CO2、温读和湿度四项环境数据，通过WIFI无线网络接入腾讯云物联网平台IoT Explorer，实现了在腾讯连连小程序上能够实时监测室内空气质量的应用。

系统结构：系统采用CH32V307作为控制核心，esp8266无线wifi模块用于和腾讯云物联网平台通信，SGP30模块用于采集TVOC、CO2浓度数据、SHT40模块用于采集温湿度数据，led和按键用于人机交互，用户可通过微信小程序实时查看监测数据。系统结构如图所示：

作品六：

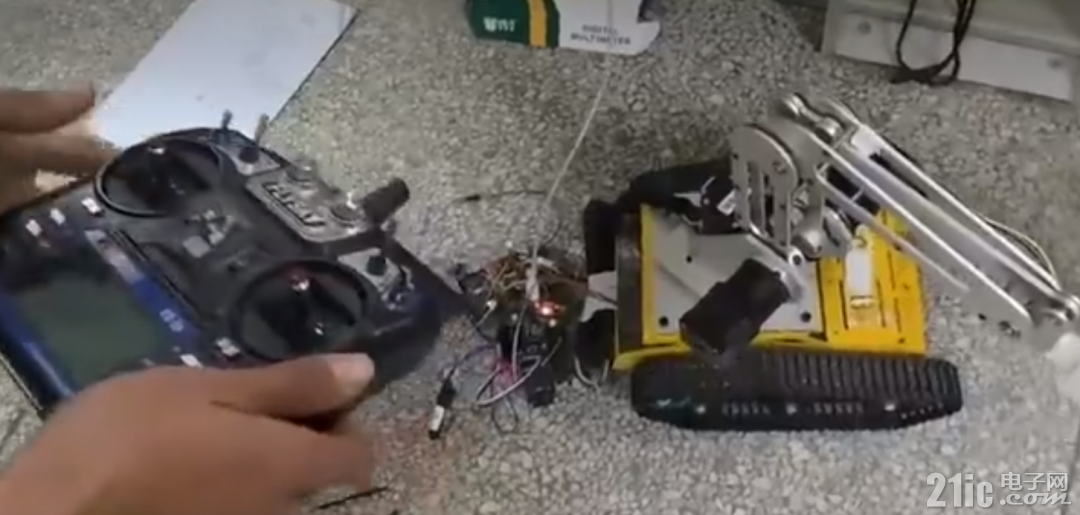

基于腾讯云的远程机械臂小车【CH32V307开发板】

本文基于CH32V307开发板开发了智能移动履带机械臂小车，通过WIFI无线网络接入腾讯云物联网平台IoT Explorer，实现了在腾讯连连小程序上能够实时在线控制和在线监测运动数据。

系统结构：系统采用CH32V307作为核心控制单元，处理客户端发送的命令并将控制信号发送给Arduino。Arduino作为底层驱动控制机械臂和履带的运动。该智能机械臂履带车可以通过两种方式进行控制，第一种控制方式是用户通过微信小程序腾讯连连实现远程运动控制和运动数据监测；第二种控制方式是通过RC遥控器进行近程控制。

作品七：

基于CH32V307，LORA以及VHF频率通信的老人居家远程健康监测控制系统

使用CH32V307-EVT评估板接上必要传感器外设，监测老人居家的环境温度、大气压、有害气体浓度、心率、血样、血氧、三轴加速度、三轴陀螺仪等指标，其中三轴加速度和三轴陀螺仪是为了监控老人是否发生摔倒的情况，通过400M LORA数字信号发送于老人子女手上的另一块电路板（以下以子女电路板代称），LORA通信距离视乎发射器功率，使老人子女可以通过子女电路板在一公里以内实时监测老人居家的上述指标，同时，CH32V307-EVT评估板还通过板上TTL串口控制一个VHF语音对讲模块，子女电路板上也接入一个相同型号，相同频率的VHF语音对讲模块，VHF在城市内可进行一公里内的无衰减异步语音通信，进行三公里内的衰减异步语音通信，老人和老人子女均可通过VHF语音对讲模块上的PTT按钮进行语音通话，而无需使用网络流量，开机即用，老人子女也可以通过串口方式对VHF语音对讲模块写频。

作品八：

基于CH32V307评估板的单相逆变电源设计

制作基于CH32V307评估板的单相正弦波逆变电源设计。本次设计的软件代码。硬件系统电路图。结构框图等均完全开源。

系统主要分为三个部分。分别是供电控制电路。信号产生电路。主电路。

作品九：

基于CH32V307的土壤墒情和水位监测系统

该项目为土壤墒情和水位监测系统，其用于监测不同土壤层含水量信息和地下水位信息，该系统由水分传感器、水位传感器、数据处理单元和WEB端监测平台四部分组成。多探头的水分传感器利用电磁场感知土壤含水量并将其转换成频率信号；水位传感器基于陶瓷压敏器件感知水压并将其转换成模拟电压信号，数据处理单元对水分传感器和水位传感器进行分时采集，并将采集到的电信号根据对应标定模型转换成数值信息，最后基于4G模块通过MQTT协议将土壤墒情信息和水位信息远程传输到WEB端上；WEB端基于OneNET物联网开放平台并利用View 3.0可视化工具搭建而成，完成对上传数据的解析和显示。
